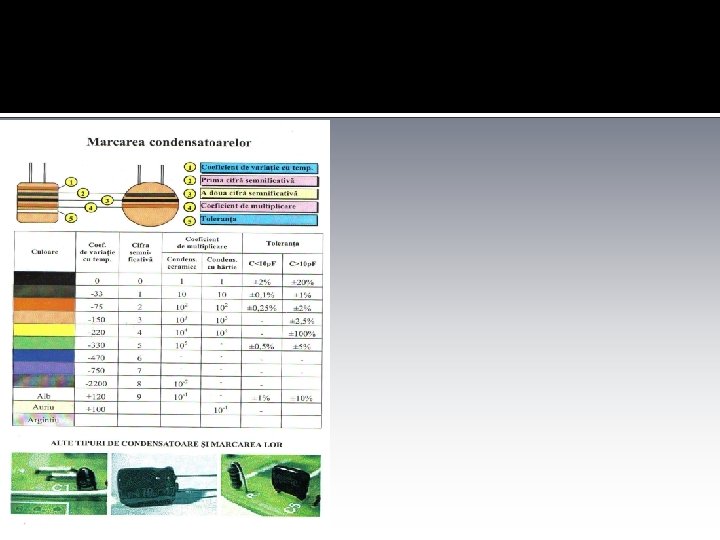

CUPRINS INTRODUCERE CLASIFICAREA CONDENSATOARELOR SIMBOLIZAREA SI MARCAREA LEGAREA CONDENSATOARELOR PATRAMETRII CONDENSATOARELOR CARACTERISICI CONSTRUCTIVE CONDENSATORUL ÎN CURENT ALTERNATIV

Ce sunt condensatoarele? Condensatorul electric este un sistem de două conductoare numite armături separate printr-un izolator (dielectric), având capacitatea de a înmagazina o cantitate de electricitate. Simbol Condensator fix Condensator variabil

Tipuri de condensatoare

Încărcarea condensatorului cu sarcină electrică V C +Q + -Q - Capacitatea electrică a unui condensator – este mărimea fizică egală cu raportul dintre sarcina electrică Q de pe o armatură şi tensiunea electrică U la bornele condensatorului

Clasificare În funcţie de natura dielecticului: • cu dielectric solid • anorganic : sticlă, mică, ceramică • organic : hârtie, pelicule plastice • cu dielectric oxid metalic : condensatoare electrolitice • cu dielectric gazos ( gaze ) • cu dielectric lichid ( ulei )

Cu dielectric solid anorganic Condensator cu sticlă Condensatoare cu mică

C Condensatoare ceramice

Cu dielectric solid organic Condensatoare cu hârtie Condensatoare cu material plastic

Condensatoare electrolitice Condensatoare cu aluminiu Condensatoare cu tantal

Cu dielectric gazos şi lichid Condensatori cu gaz Condensatori cu ulei

Clasificare În funcţie de forma armăturilor • condensator plan S • condensator sferic Q -Q R r • condensator cilindric d

Gruparea condensatoarelor Gruparea în serie C 1 C 3 C 2 C 1 B A C 2 A B +Q -Q Capacitatea echivalentă :

Gruparea condensatoarelor Gruparea în paralel C 1 +Q 1 A C 2 +Q 2 C 1 -Q 1 B -Q 2 C 3 +Q 3 C 3 A -Q 3 Capacitatea echivalentă : B C 2

Energia înmagazinată într-un condensator E + - + - + U + - Densitatea volumică de energie Condendator de capacitate C, încărcat cu sarcina electrică Q : Condendator de capacitate C, încărcat la o tensiune electrică U : Condendator de volum V între armături şi intensitate a câmpului E :

Condensator ideal în curent alternativ V C A ~ u

Reprezentare grafică si fazorială Intensitatea curentului printr-un circuit care conţine un condensator ideal este defazată înaintea tensiunii aplicate cu i u I I U 0 t U Legea lui Ohm : Reactanţa capacitivă : [ XC ]SI = Ω

Condensaror într-un filtru auto Condensatori în circuite electronice Punte redresoare

http: //www. actrus. ro http: //www. google. com http: //www. circuiteelectrice. ro http: //www. didactic. ro/ http: //www. electroniq. net

BIBLIOGRAFIE Radoi C-tin. , Svasta P. , Lazarescu V. , Stoichescu D. , Lita I. , "Aparate, echipamente si instalatii de electronica industriala. Automatizari". Manual pentru liceele industriale si scoli profesionale", Bucuresti 1999. Calin Sergiu G. - "Aparate si echipamente electrice", Editura Didactica si Pedagogica, Bucuresti 1986. Ciobanu M. , Carcu T. , sa. - "Instalatii electrice. Manual de utilizare", Editura Tehnica, Bucuresti 1975.

Sugestii metodologice UNDE PREDĂM? Conţinutul poate fi predat în laboratorul de electronică. CUM PREDĂM? Clasa poate fi organizată pe grupe de 3 -4 elevi. EXERCIŢIUL: Identificarea diferitelor tipuri de condensatoare după aspect: polarizate, nepolarizate, ceramice, electrolitice, fixe, reglabile, variabile Citirea valorilor condensatoarelor marcate în Codul culorilor, folosind condensatoare ceramice de diferite valori şi tabelul cu Codul culorilor, pentru marcarea condensatoarelor; Determinarea capacităţii echivalente pentru o grupare serie. Determinarea capacităţii echivalente pentru o grupare paralel. CA MATERIALE SUPORT SE POT FOLOSI: lecţii electronice de tip AEL multimetru analogic şi digital platforme de lucru
