ELECTIVA 2 Profesor Ing Franklin Castellano Esp en

ELECTIVA 2 Profesor: Ing. Franklin Castellano Esp. en Protección y Seguridad Industrial

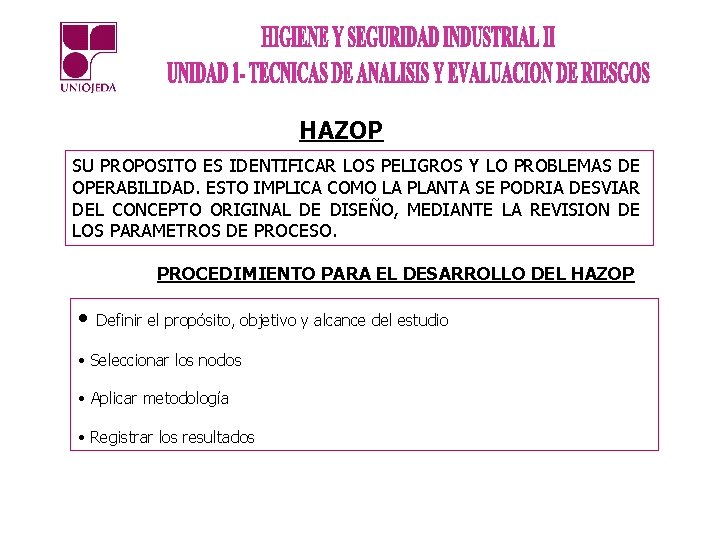

HAZOP SU PROPOSITO ES IDENTIFICAR LOS PELIGROS Y LO PROBLEMAS DE OPERABILIDAD. ESTO IMPLICA COMO LA PLANTA SE PODRIA DESVIAR DEL CONCEPTO ORIGINAL DE DISEÑO, MEDIANTE LA REVISION DE LOS PARAMETROS DE PROCESO. PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP • Definir el propósito, objetivo y alcance del estudio • Seleccionar los nodos • Aplicar metodología • Registrar los resultados

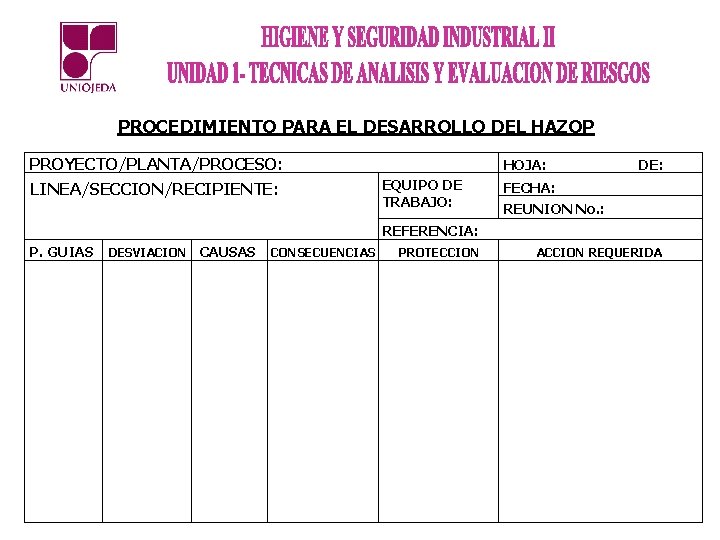

PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP PROYECTO/PLANTA/PROCESO: LINEA/SECCION/RECIPIENTE: HOJA: EQUIPO DE TRABAJO: DE: FECHA: REUNION No. : REFERENCIA: P. GUIAS DESVIACION CAUSAS CONSECUENCIAS PROTECCION ACCION REQUERIDA

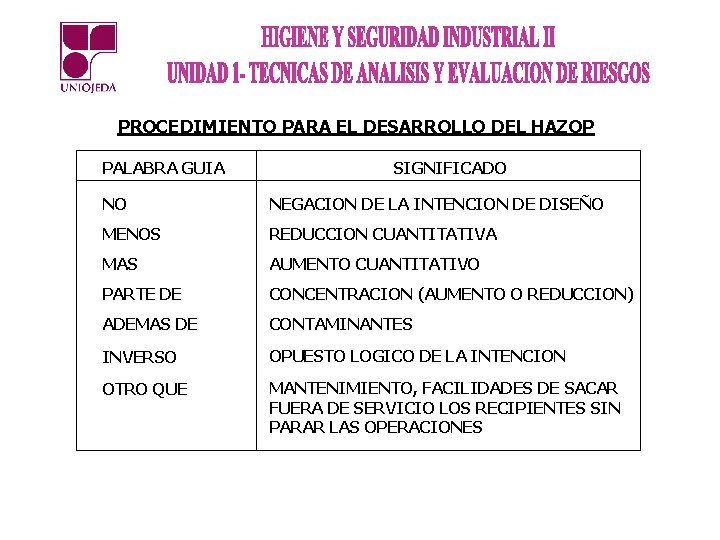

PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP PALABRA GUIA SIGNIFICADO NO NEGACION DE LA INTENCION DE DISEÑO MENOS REDUCCION CUANTITATIVA MAS AUMENTO CUANTITATIVO PARTE DE CONCENTRACION (AUMENTO O REDUCCION) ADEMAS DE CONTAMINANTES INVERSO OPUESTO LOGICO DE LA INTENCION OTRO QUE MANTENIMIENTO, FACILIDADES DE SACAR FUERA DE SERVICIO LOS RECIPIENTES SIN PARAR LAS OPERACIONES

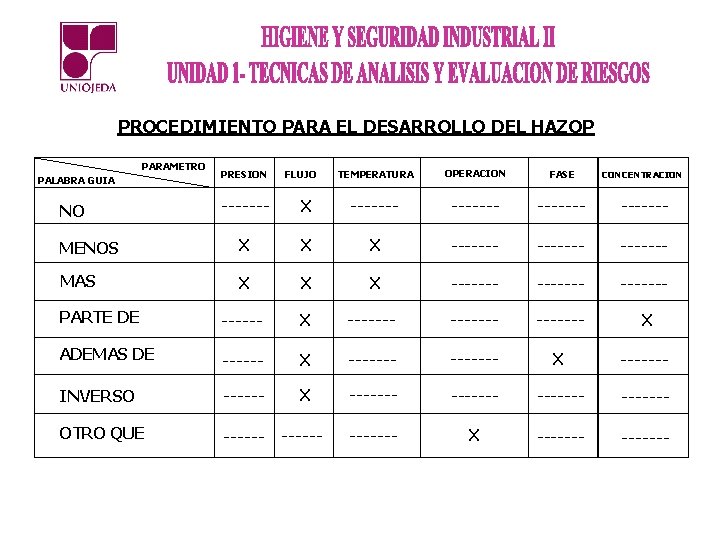

PROCEDIMIENTO PARA EL DESARROLLO DEL HAZOP PARAMETRO PALABRA GUIA PRESION FLUJO TEMPERATURA OPERACION FASE CONCENTRACION ------- X ------- MENOS X X X ------- MAS X X X ------- PARTE DE ------ X ------- X ADEMAS DE ------ X ------- INVERSO ------ X ------- OTRO QUE ------- X ------- NO

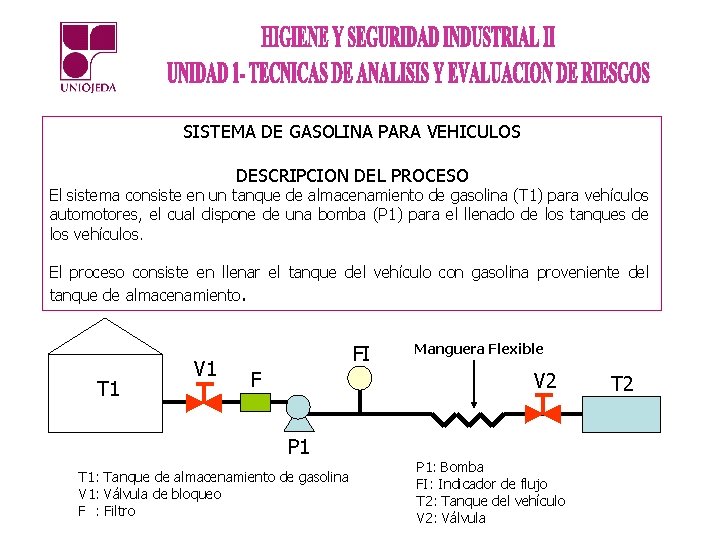

SISTEMA DE GASOLINA PARA VEHICULOS DESCRIPCION DEL PROCESO El sistema consiste en un tanque de almacenamiento de gasolina (T 1) para vehículos automotores, el cual dispone de una bomba (P 1) para el llenado de los tanques de los vehículos. El proceso consiste en llenar el tanque del vehículo con gasolina proveniente del tanque de almacenamiento. T 1 V 1 FI F Manguera Flexible V 2 P 1 T 1: Tanque de almacenamiento de gasolina V 1: Válvula de bloqueo F : Filtro P 1: Bomba FI: Indicador de flujo T 2: Tanque del vehículo V 2: Válvula T 2

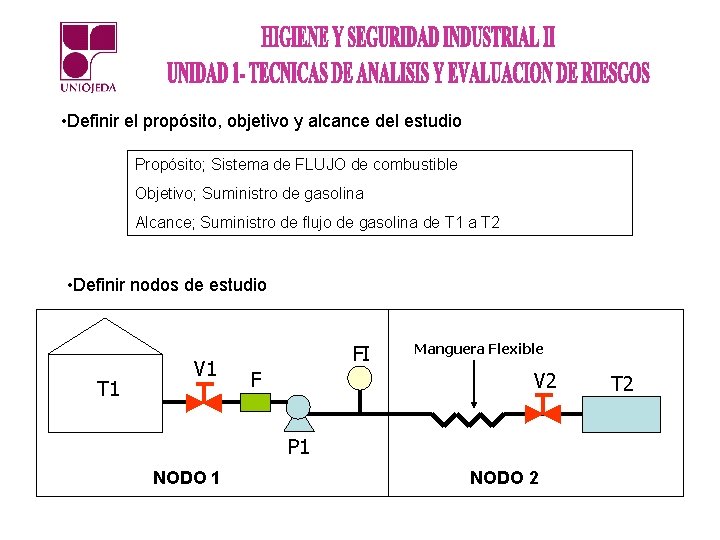

• Definir el propósito, objetivo y alcance del estudio Propósito; Sistema de FLUJO de combustible Objetivo; Suministro de gasolina Alcance; Suministro de flujo de gasolina de T 1 a T 2 • Definir nodos de estudio T 1 V 1 FI F Manguera Flexible V 2 P 1 NODO 2 T 2

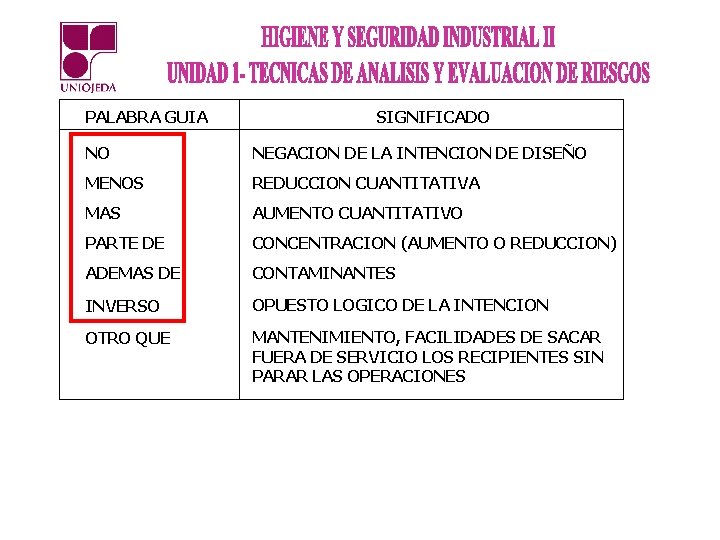

PALABRA GUIA SIGNIFICADO NO NEGACION DE LA INTENCION DE DISEÑO MENOS REDUCCION CUANTITATIVA MAS AUMENTO CUANTITATIVO PARTE DE CONCENTRACION (AUMENTO O REDUCCION) ADEMAS DE CONTAMINANTES INVERSO OPUESTO LOGICO DE LA INTENCION OTRO QUE MANTENIMIENTO, FACILIDADES DE SACAR FUERA DE SERVICIO LOS RECIPIENTES SIN PARAR LAS OPERACIONES

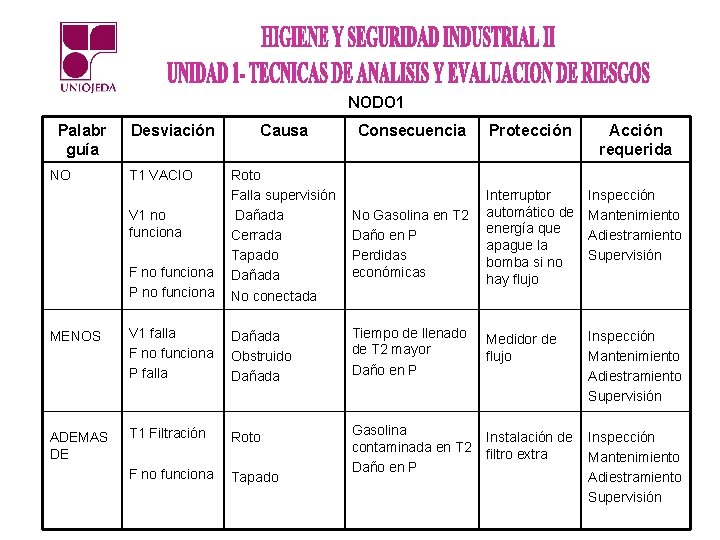

NODO 1 Palabr guía NO Desviación T 1 VACIO Causa Consecuencia Protección Acción requerida No Gasolina en T 2 Daño en P Perdidas económicas Interruptor automático de energía que apague la bomba si no hay flujo Inspección Mantenimiento Adiestramiento Supervisión F no funciona P no funciona Roto Falla supervisión Dañada Cerrada Tapado Dañada No conectada MENOS V 1 falla F no funciona P falla Dañada Obstruido Dañada Tiempo de llenado de T 2 mayor Daño en P Medidor de flujo Inspección Mantenimiento Adiestramiento Supervisión ADEMAS DE T 1 Filtración Roto Instalación de filtro extra F no funciona Tapado Gasolina contaminada en T 2 Daño en P Inspección Mantenimiento Adiestramiento Supervisión V 1 no funciona

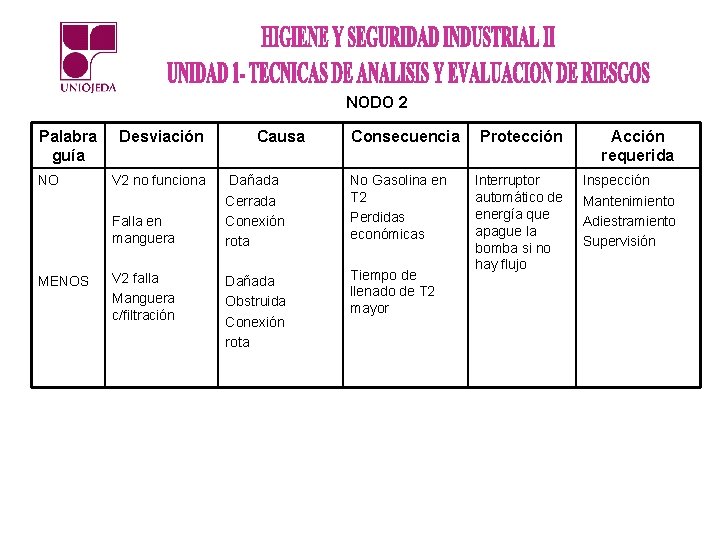

NODO 2 Palabra guía NO Desviación V 2 no funciona Falla en manguera MENOS V 2 falla Manguera c/filtración Causa Consecuencia Dañada Cerrada Conexión rota No Gasolina en T 2 Perdidas económicas Dañada Obstruida Conexión rota Tiempo de llenado de T 2 mayor Protección Acción requerida Interruptor automático de energía que apague la bomba si no hay flujo Inspección Mantenimiento Adiestramiento Supervisión

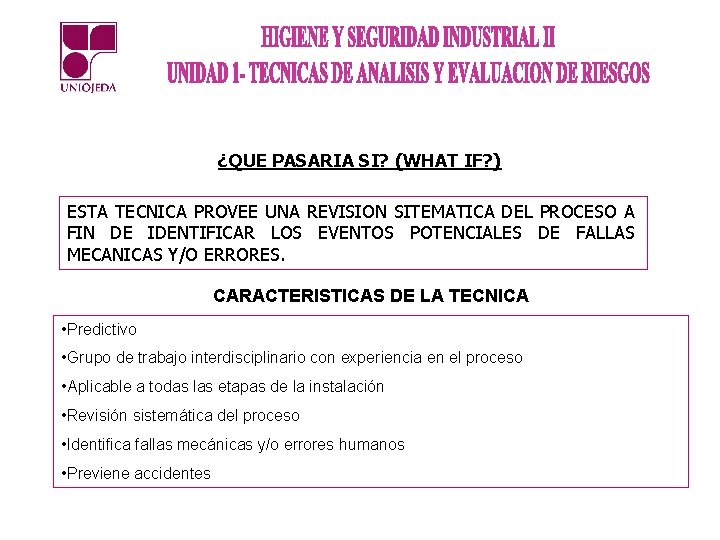

¿QUE PASARIA SI? (WHAT IF? ) ESTA TECNICA PROVEE UNA REVISION SITEMATICA DEL PROCESO A FIN DE IDENTIFICAR LOS EVENTOS POTENCIALES DE FALLAS MECANICAS Y/O ERRORES. CARACTERISTICAS DE LA TECNICA • Predictivo • Grupo de trabajo interdisciplinario con experiencia en el proceso • Aplicable a todas las etapas de la instalación • Revisión sistemática del proceso • Identifica fallas mecánicas y/o errores humanos • Previene accidentes

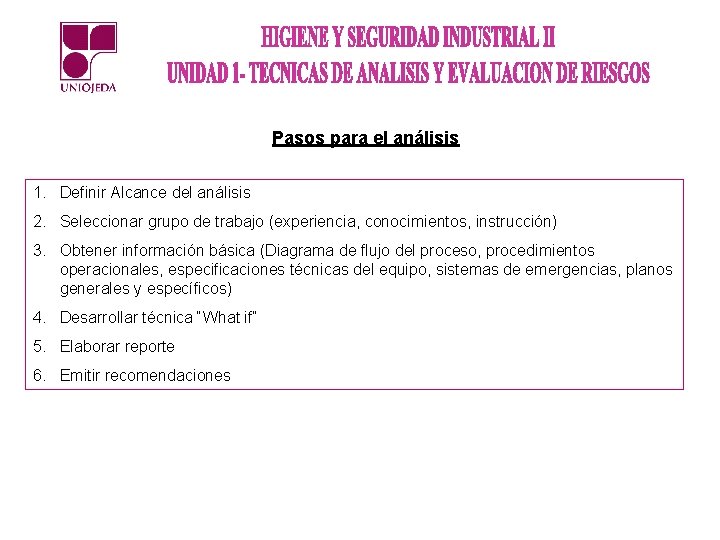

Pasos para el análisis 1. Definir Alcance del análisis 2. Seleccionar grupo de trabajo (experiencia, conocimientos, instrucción) 3. Obtener información básica (Diagrama de flujo del proceso, procedimientos operacionales, especificaciones técnicas del equipo, sistemas de emergencias, planos generales y específicos) 4. Desarrollar técnica “What if” 5. Elaborar reporte 6. Emitir recomendaciones

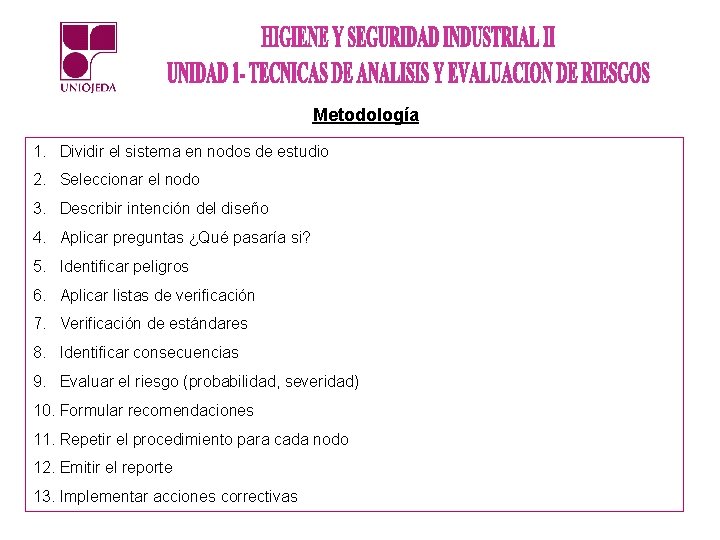

Metodología 1. Dividir el sistema en nodos de estudio 2. Seleccionar el nodo 3. Describir intención del diseño 4. Aplicar preguntas ¿Qué pasaría si? 5. Identificar peligros 6. Aplicar listas de verificación 7. Verificación de estándares 8. Identificar consecuencias 9. Evaluar el riesgo (probabilidad, severidad) 10. Formular recomendaciones 11. Repetir el procedimiento para cada nodo 12. Emitir el reporte 13. Implementar acciones correctivas

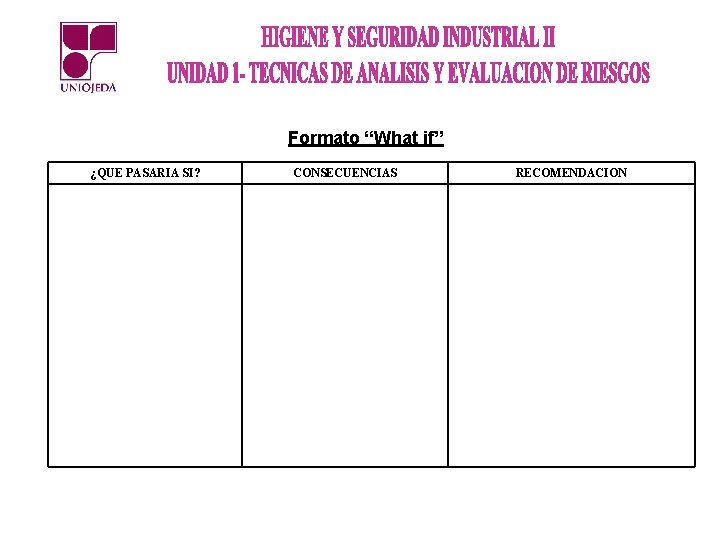

Formato “What if” ¿QUE PASARIA SI? CONSECUENCIAS RECOMENDACION

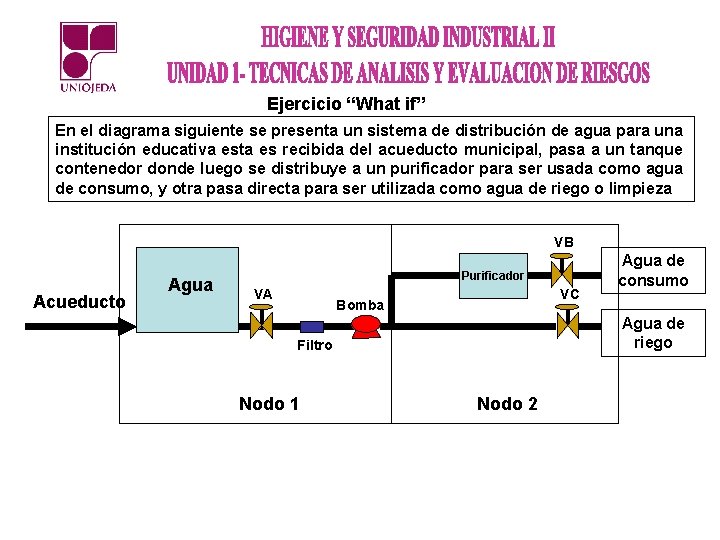

Ejercicio “What if” En el diagrama siguiente se presenta un sistema de distribución de agua para una institución educativa esta es recibida del acueducto municipal, pasa a un tanque contenedor donde luego se distribuye a un purificador para ser usada como agua de consumo, y otra pasa directa para ser utilizada como agua de riego o limpieza VB Acueducto Agua Purificador VA VC Bomba Agua de riego Filtro Nodo 1 Agua de consumo Nodo 2

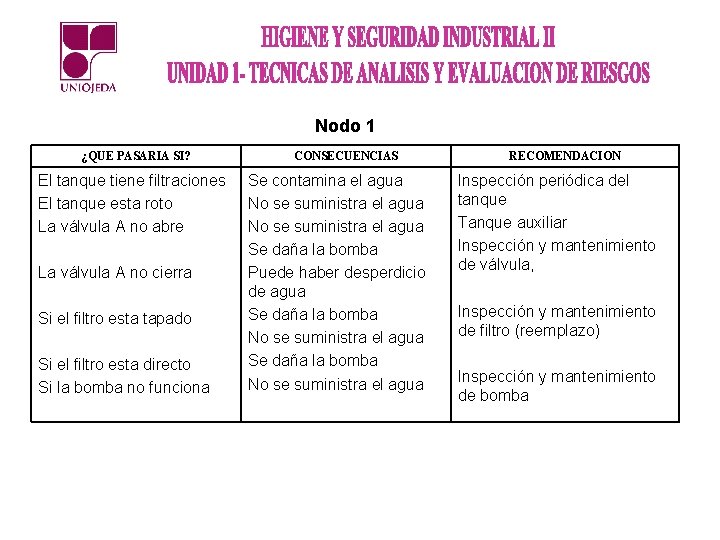

Nodo 1 ¿QUE PASARIA SI? El tanque tiene filtraciones El tanque esta roto La válvula A no abre La válvula A no cierra Si el filtro esta tapado Si el filtro esta directo Si la bomba no funciona CONSECUENCIAS Se contamina el agua No se suministra el agua Se daña la bomba Puede haber desperdicio de agua Se daña la bomba No se suministra el agua RECOMENDACION Inspección periódica del tanque Tanque auxiliar Inspección y mantenimiento de válvula, Inspección y mantenimiento de filtro (reemplazo) Inspección y mantenimiento de bomba

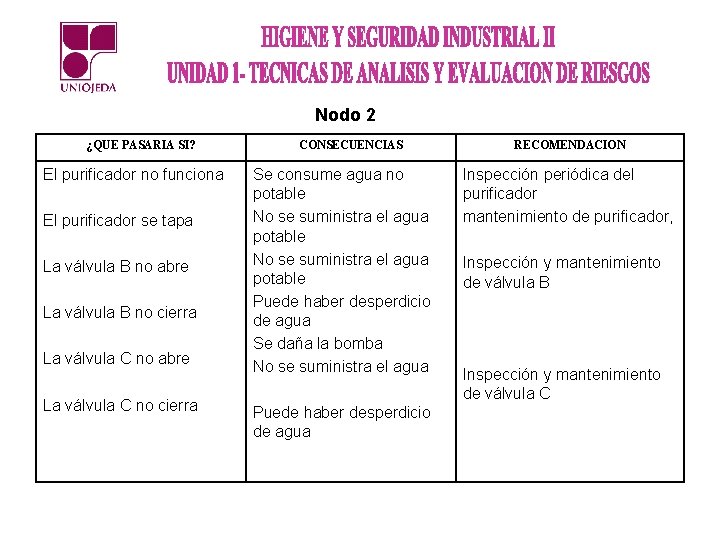

Nodo 2 ¿QUE PASARIA SI? El purificador no funciona El purificador se tapa La válvula B no abre La válvula B no cierra La válvula C no abre La válvula C no cierra CONSECUENCIAS Se consume agua no potable No se suministra el agua potable Puede haber desperdicio de agua Se daña la bomba No se suministra el agua Puede haber desperdicio de agua RECOMENDACION Inspección periódica del purificador mantenimiento de purificador, Inspección y mantenimiento de válvula B Inspección y mantenimiento de válvula C
