DK128 Serial port Parallel port high low FND

DK-128 메인보드 – 연산, 제어 Serial port 확장보드 - 입출력 Parallel port high low FND low high LED Atmega 4 K EEPROM & Sensor Tact Switch EEPROM Power 1: TWI clock, 2: TWI data, 상위5~8: Infrared sensor

DK-128의 결선 8 line 1 1 - red + black j 15 2 16 61 25 35 42 j 19 1 j 18 1 j 16 16 54 - + 8 line

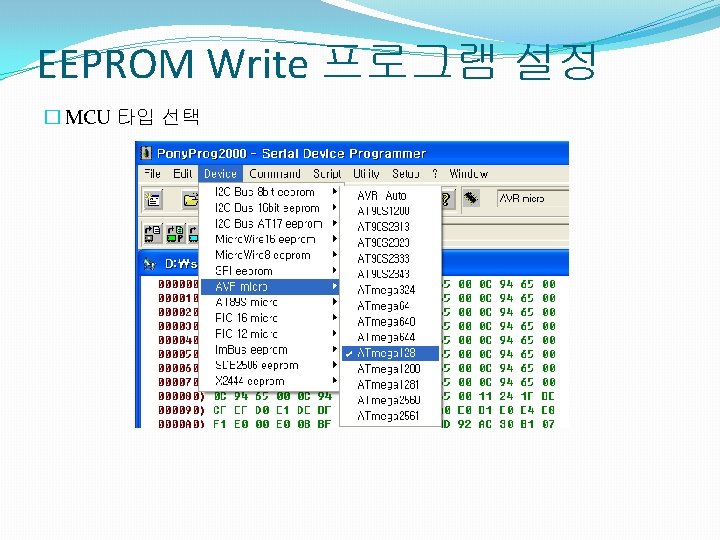

EEPROM Write 프로그램 설정 � DK 128 보드와 연결 � Setup > Calibration > OK � Setup > Interface Setup 항목 선택 후 다음과 같이 설정

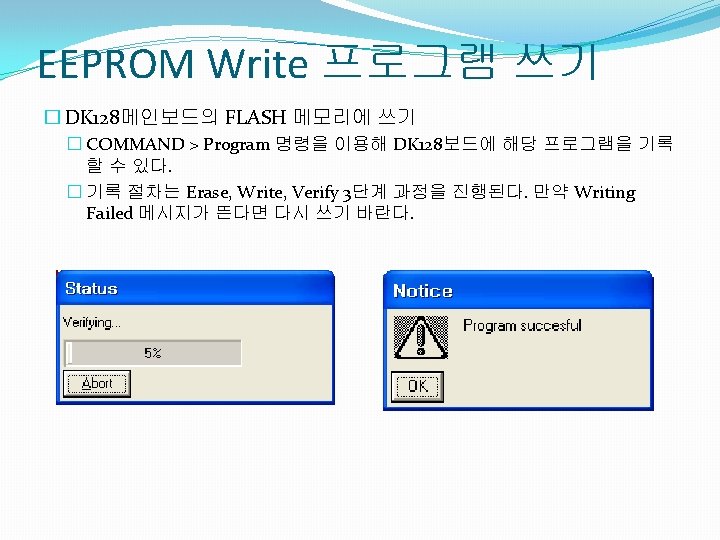

EEPROM Write 프로그램 쓰기 � HEX파일 불러오기 � File > Open Program (FLASH) File 항목을 선택 � Programmers Notepad에서 Make All 명령 실행 � 이후 생성된 main. hex파일 불러오기

DK-128의 결선 8 line 1 j 15 16 61 35 42 1 j 18 1 j 16 16 54 8 line
