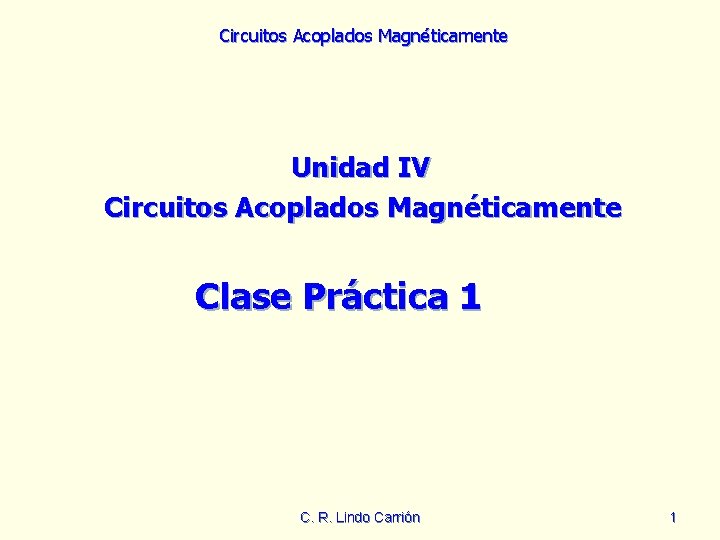

Circuitos Acoplados Magnéticamente Unidad IV Circuitos Acoplados Magnéticamente Clase Práctica 1 C. R. Lindo Carrión 1

Circuitos Acoplados Magnéticamente Objetivos Utilizar el fenómeno de acoplamiento magnético en los circuitos eléctricos. Utilizar adecuadamente el modelo del transformador ideal y las relaciones de corriente , voltaje y potencia que lo caracterizan. Utilizar las relaciones de corriente, voltaje y potencia de los Autotransformadores y Transformadores trifásicos. Contenido Ejemplos resueltos utilizando el fenómeno de acoplamiento magnético y las ecuaciones del transformador ideal. Ejemplos resueltos aplicando las relaciones de corriente, voltaje y potencia en los autotransformadores y transformadores trifásicos. C. R. Lindo Carrión 2

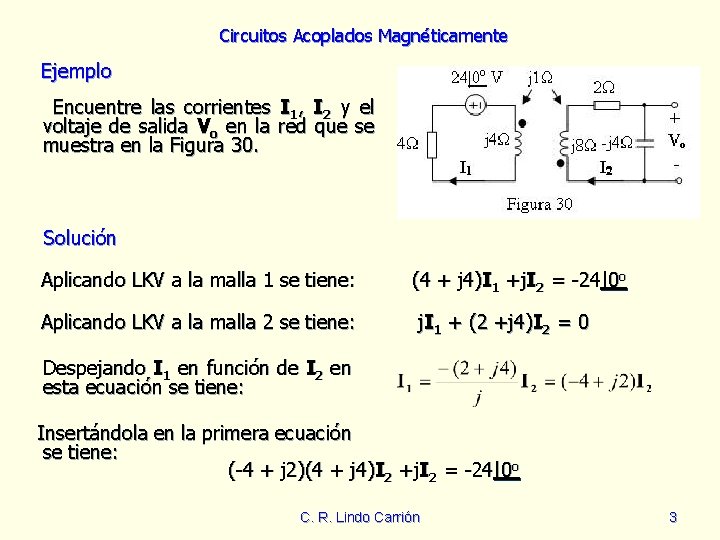

Circuitos Acoplados Magnéticamente Ejemplo Encuentre las corrientes I 1, I 2 y el voltaje de salida Vo en la red que se muestra en la Figura 30. Solución Aplicando LKV a la malla 1 se tiene: Aplicando LKV a la malla 2 se tiene: (4 + j 4)I 1 +j. I 2 = -24|0 o j. I 1 + (2 +j 4)I 2 = 0 Despejando I 1 en función de I 2 en esta ecuación se tiene: Insertándola en la primera ecuación se tiene: (-4 + j 2)(4 + j 4)I 2 +j. I 2 = -24|0 o C. R. Lindo Carrión 3

Circuitos Acoplados Magnéticamente (-24 – j 8)I 2 +j. I 2 = -24|0 o (-24 – j 7)I 2 = -24 Ahora podemos encontrar I 1 Entonces Vo es: Vo = (– j 4)I 2 = 3. 84|-106. 26º V C. R. Lindo Carrión 4

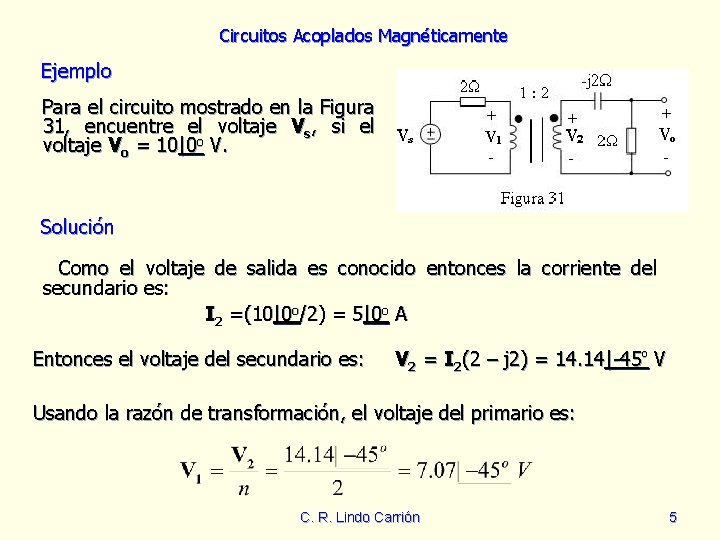

Circuitos Acoplados Magnéticamente Ejemplo Para el circuito mostrado en la Figura 31, encuentre el voltaje Vs, si el voltaje Vo = 10|0 o V. Solución Como el voltaje de salida es conocido entonces la corriente del secundario es: I 2 =(10|0 o/2) = 5|0 o A Entonces el voltaje del secundario es: V 2 = I 2(2 – j 2) = 14. 14|-45º V Usando la razón de transformación, el voltaje del primario es: C. R. Lindo Carrión 5

Circuitos Acoplados Magnéticamente La corriente del primario es: I 1 = n. I 2 = 10|0 o A Por lo tanto el voltaje de la fuente es: Vs = I 1(2) + V 1 = 20|0 o + 7. 07|-45º = 25. 5|-11. 31º V C. R. Lindo Carrión 6

Circuitos Acoplados Magnéticamente Ejemplo Para el circuito mostrado en la Figura 32, encuentre la corriente I. Solución Primero haremos una transformación de fuentes en el primario y luego lo transferimos al secundario como se muestra en las siguientes Figuras. C. R. Lindo Carrión 7

Circuitos Acoplados Magnéticamente Ahora podemos aplicar la LKC al nodo superior de –j 4 y lo llamaremos V, así la corriente I será: C. R. Lindo Carrión 8

Circuitos Acoplados Magnéticamente Así la corriente I será: C. R. Lindo Carrión 9

Circuitos Acoplados Magnéticamente Ejemplo Un transformador de dos devanados de 36 KVA, 2400/240 V, se conectará como autotransformador para suministrar 2160 V a una carga. Dibuje un esquema de conexión del transformador y determine la clasificación en KVA del autotransformador. Solución Nos piden |S 1|, para ello necesitamos la corriente I 1. Entonces la clasificación en KVA del autotransformador es: C. R. Lindo Carrión 10

Circuitos Acoplados Magnéticamente Ejemplo Un transformador de dos devanados de 440/110 V, clasificado a 20 KVA, se conecta como se muestra en la Figura 33. Determine el voltaje V 2 y la clasificación en KVA del transformador en la configuración mostrada. Solución El voltaje de la carga será: V 2 = 440 V – 110 V = 330 V Para determinar la clasificación en KVA del transformador necesitamos la corriente I 2, así: C. R. Lindo Carrión 11

Circuitos Acoplados Magnéticamente Ejemplo Un transformador trifásico balanceado esta clasificado a 240 /208 Y Vrms, El transformador sirve a una carga trifásica balanceada que consume 12. 5 KVA con fp 0. 8 atrasado. La magnitud del voltaje de línea en la carga es 200 Vrms y la impedancia de línea es 0. 1 + 0. 2 Ω. Encuentre la magnitud de la corriente de línea y la magnitud del voltaje de línea en el primario del transformador. Solución Podemos dibujar el circuito como se muestra en la Figura 34 C. R. Lindo Carrión 12

Circuitos Acoplados Magnéticamente Ya que S = 3 VLIL entonces la corriente de línea es: Si ahora suponemos que VAN = (200/ 3)|0 o V y como el factor de potencia es 0. 8 atrasado, el ángulo de la corriente = -cos-1(0. 8) = 36. 9º, entonces la corriente IA’A = 36. 08|-36. 87 Arms. Entonces el voltaje de fase A’N’ es: VA’N’ = (0. 1 + j 0. 2)IA’A + 115. 47|0 o VA’N’ = (0. 22|63. 43 o)(36. 08|-36. 87º) + 115. 47|0 o = 122. 74|1. 69º V Así el voltaje de línea en el primario es: C. R. Lindo Carrión 13
