CAP. 5 ESTÁGIOS DE SAÍDA E AMPLIFICADORES DE POTÊNCIA TE 054 CIRCUITOS ELETRÔNICOS LINEARES

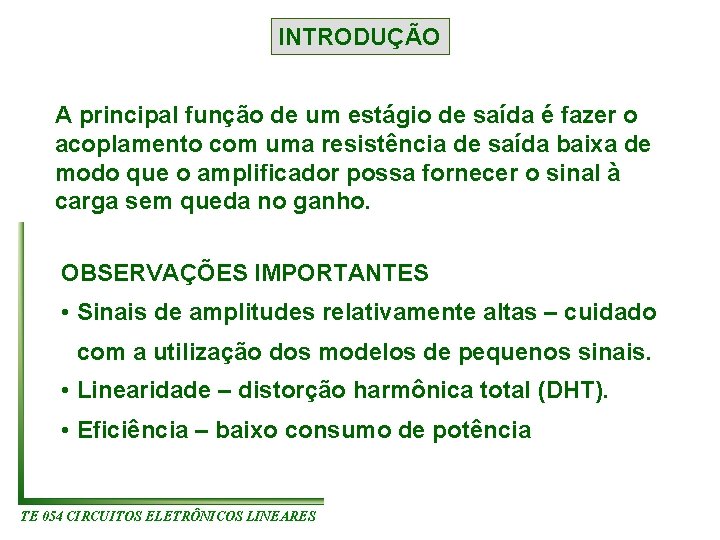

INTRODUÇÃO A principal função de um estágio de saída é fazer o acoplamento com uma resistência de saída baixa de modo que o amplificador possa fornecer o sinal à carga sem queda no ganho. OBSERVAÇÕES IMPORTANTES • Sinais de amplitudes relativamente altas – cuidado com a utilização dos modelos de pequenos sinais. • Linearidade – distorção harmônica total (DHT). • Eficiência – baixo consumo de potência TE 054 CIRCUITOS ELETRÔNICOS LINEARES

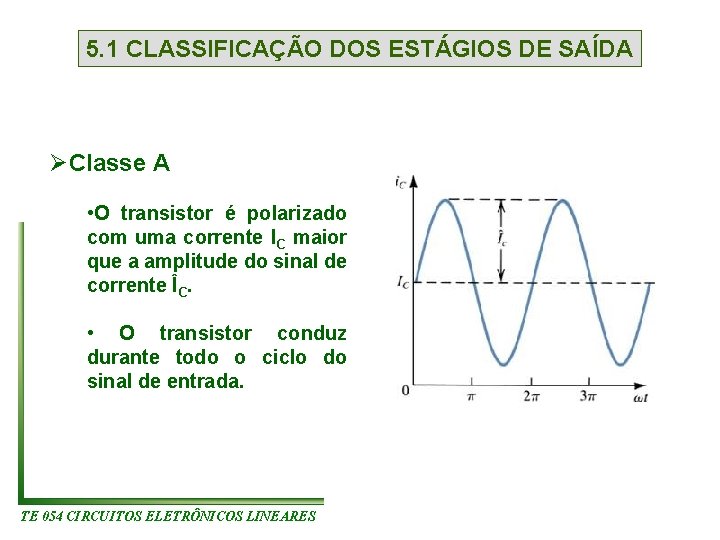

5. 1 CLASSIFICAÇÃO DOS ESTÁGIOS DE SAÍDA ØClasse A • O transistor é polarizado com uma corrente IC maior que a amplitude do sinal de corrente ÎC. • O transistor conduz durante todo o ciclo do sinal de entrada. TE 054 CIRCUITOS ELETRÔNICOS LINEARES

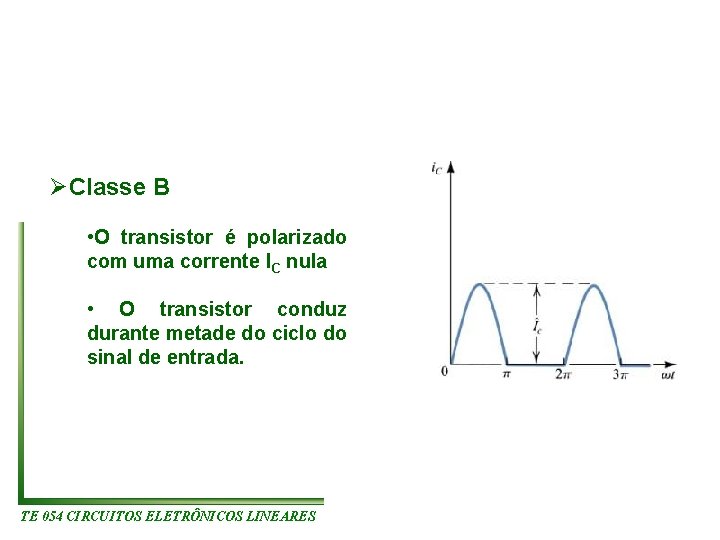

ØClasse B • O transistor é polarizado com uma corrente IC nula • O transistor conduz durante metade do ciclo do sinal de entrada. TE 054 CIRCUITOS ELETRÔNICOS LINEARES

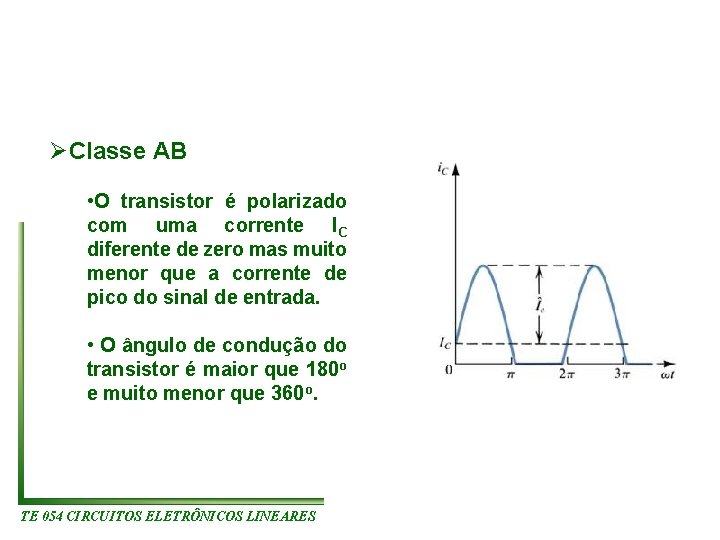

ØClasse AB • O transistor é polarizado com uma corrente IC diferente de zero mas muito menor que a corrente de pico do sinal de entrada. • O ângulo de condução do transistor é maior que 180 o e muito menor que 360 o. TE 054 CIRCUITOS ELETRÔNICOS LINEARES

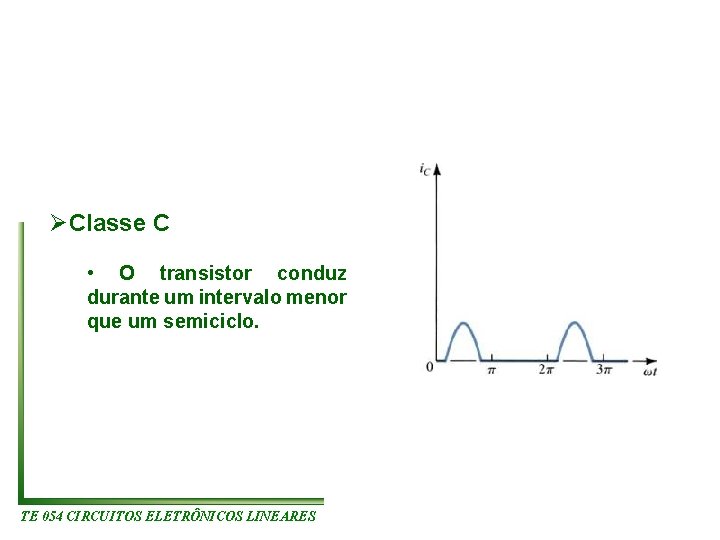

ØClasse C • O transistor conduz durante um intervalo menor que um semiciclo. TE 054 CIRCUITOS ELETRÔNICOS LINEARES

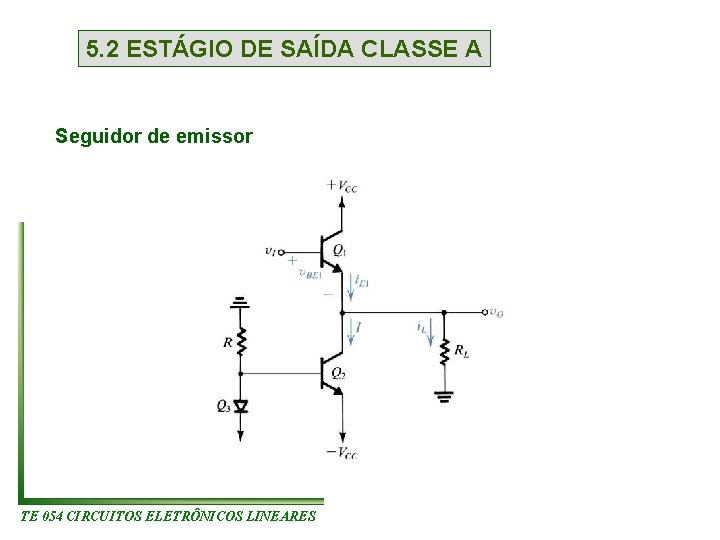

5. 2 ESTÁGIO DE SAÍDA CLASSE A Seguidor de emissor TE 054 CIRCUITOS ELETRÔNICOS LINEARES

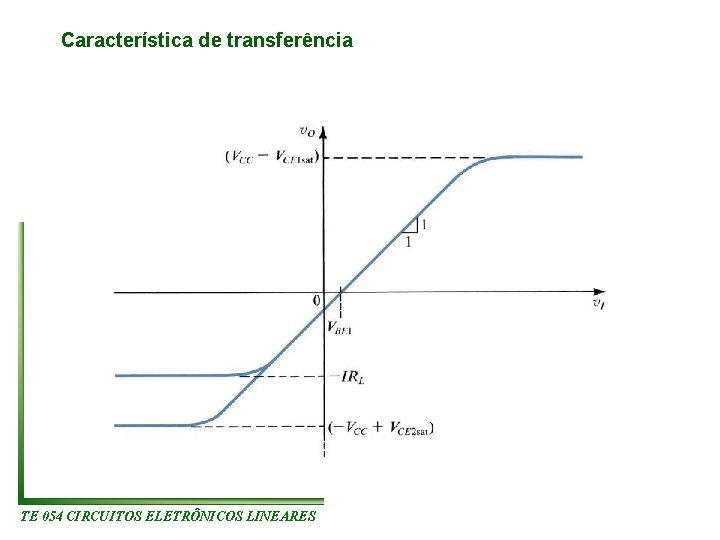

Característica de transferência TE 054 CIRCUITOS ELETRÔNICOS LINEARES

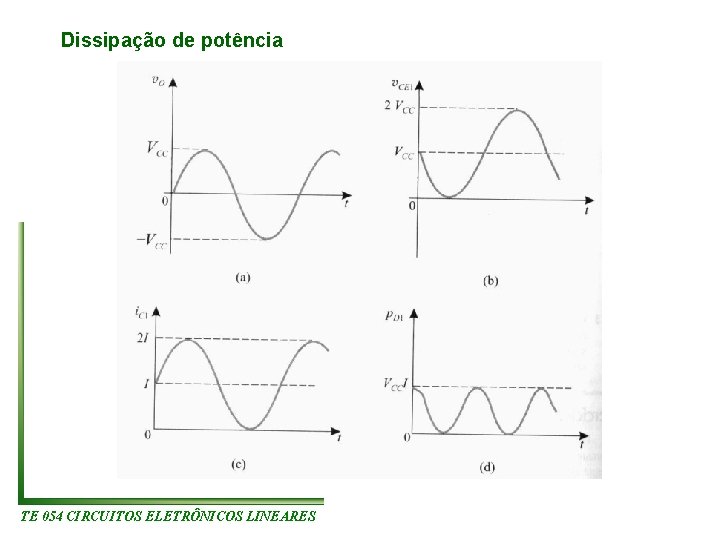

Dissipação de potência TE 054 CIRCUITOS ELETRÔNICOS LINEARES

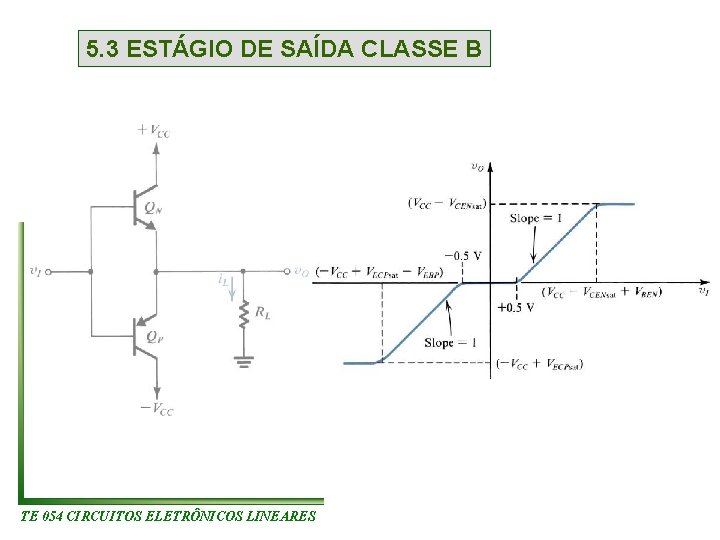

5. 3 ESTÁGIO DE SAÍDA CLASSE B TE 054 CIRCUITOS ELETRÔNICOS LINEARES

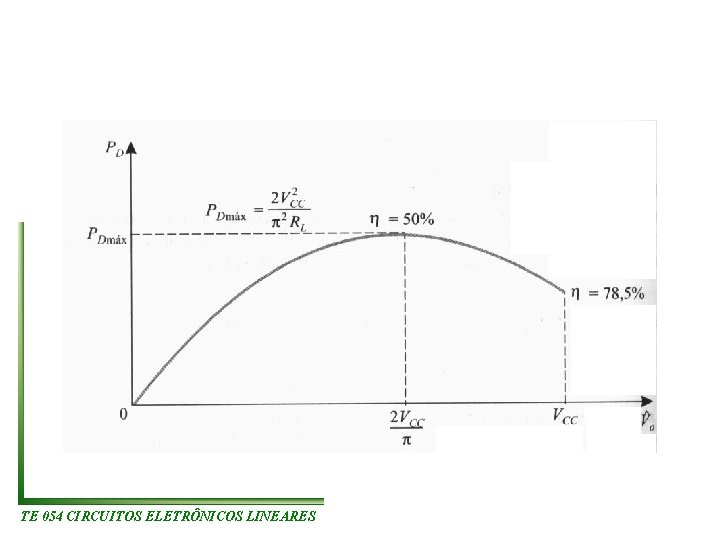

TE 054 CIRCUITOS ELETRÔNICOS LINEARES

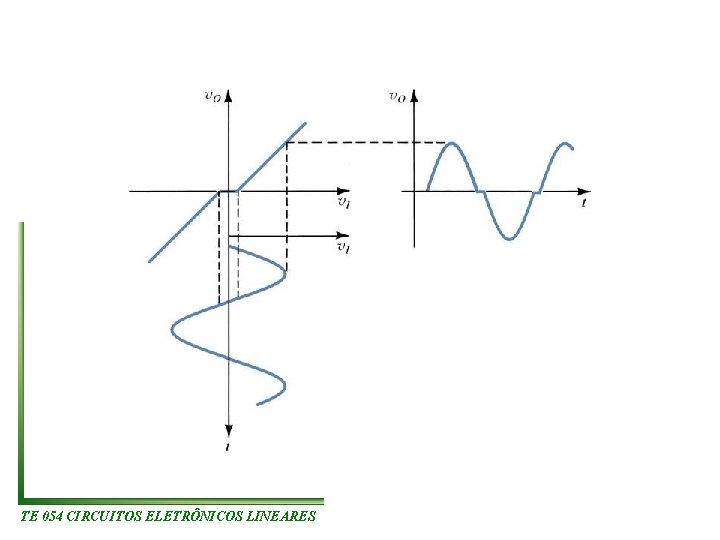

TE 054 CIRCUITOS ELETRÔNICOS LINEARES

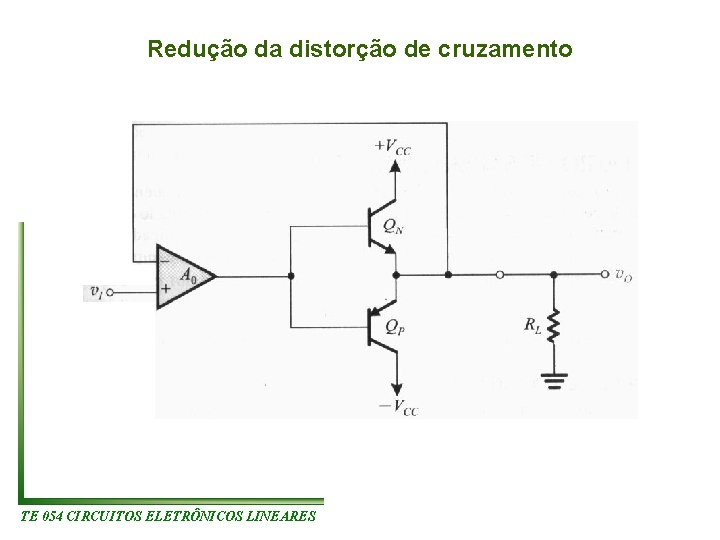

Redução da distorção de cruzamento TE 054 CIRCUITOS ELETRÔNICOS LINEARES

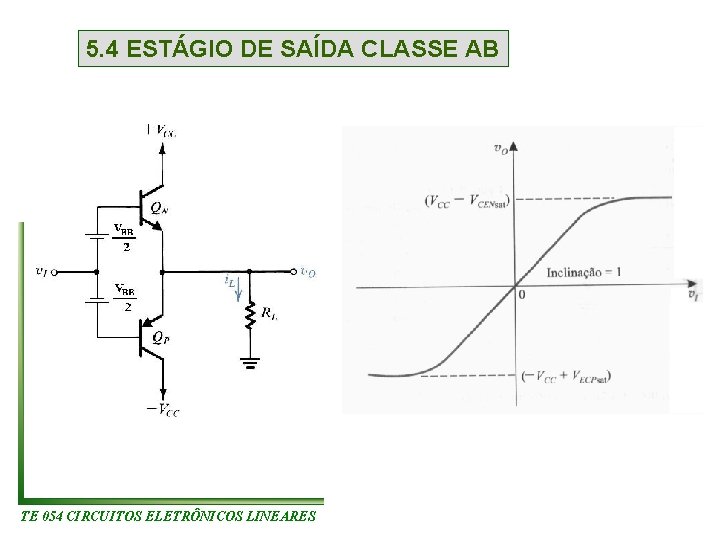

5. 4 ESTÁGIO DE SAÍDA CLASSE AB TE 054 CIRCUITOS ELETRÔNICOS LINEARES

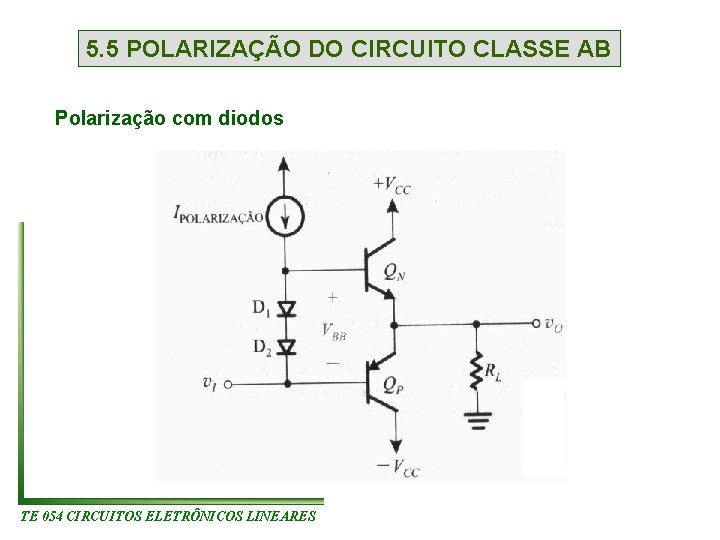

5. 5 POLARIZAÇÃO DO CIRCUITO CLASSE AB Polarização com diodos TE 054 CIRCUITOS ELETRÔNICOS LINEARES

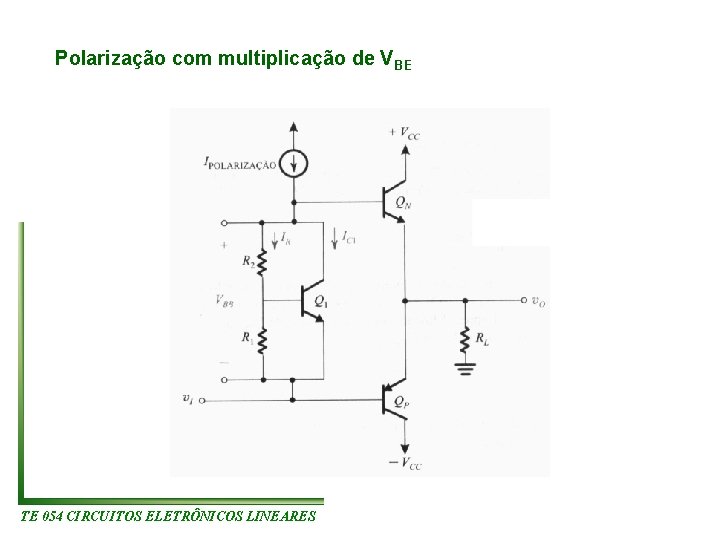

Polarização com multiplicação de VBE TE 054 CIRCUITOS ELETRÔNICOS LINEARES

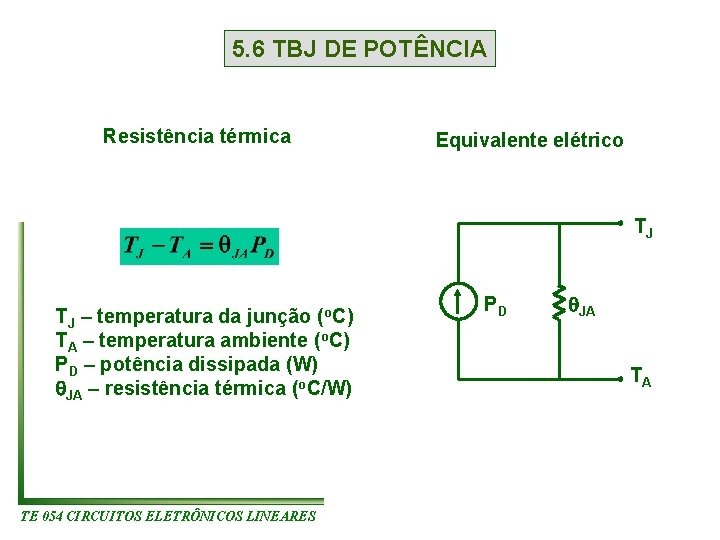

5. 6 TBJ DE POTÊNCIA Resistência térmica Equivalente elétrico TJ TJ – temperatura da junção (o. C) TA – temperatura ambiente (o. C) PD – potência dissipada (W) JA – resistência térmica (o. C/W) TE 054 CIRCUITOS ELETRÔNICOS LINEARES PD JA TA

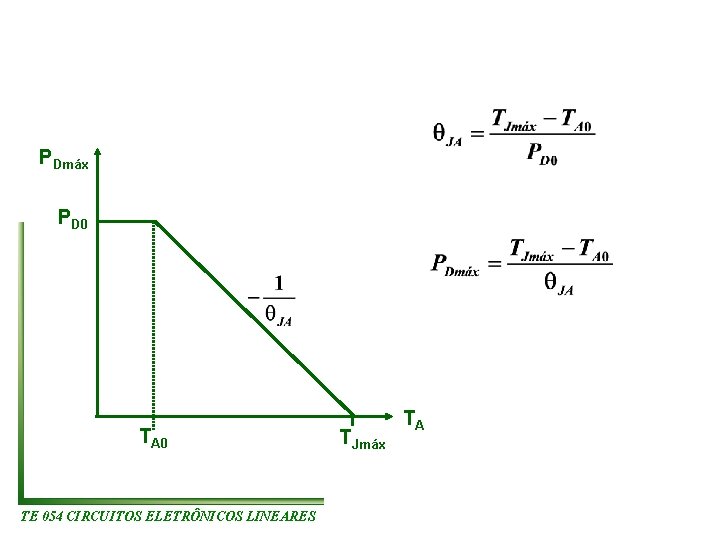

PDmáx PD 0 TA 0 TE 054 CIRCUITOS ELETRÔNICOS LINEARES TJmáx TA

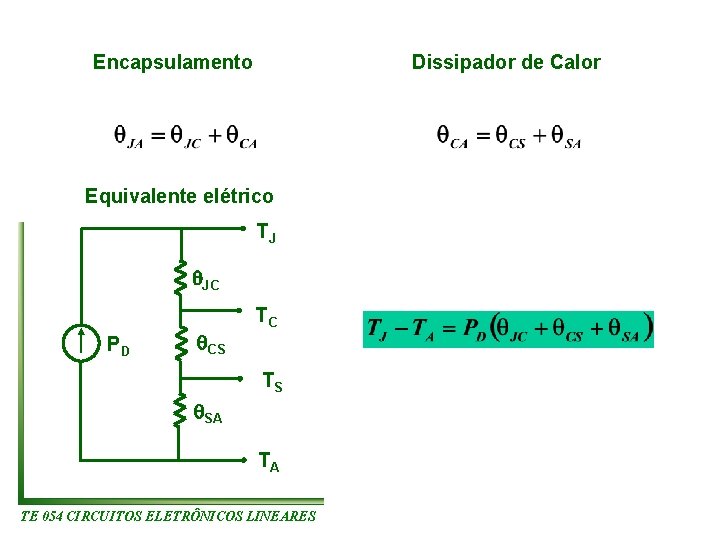

Encapsulamento Dissipador de Calor Equivalente elétrico TJ JC PD CS TC TS SA TA TE 054 CIRCUITOS ELETRÔNICOS LINEARES

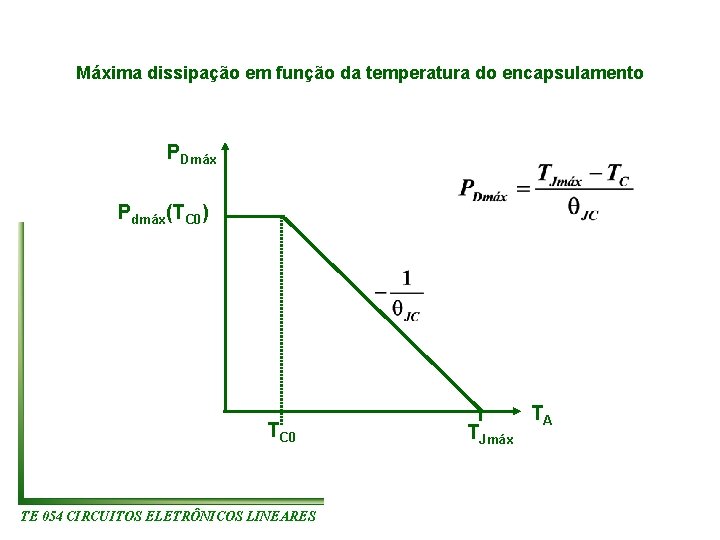

Máxima dissipação em função da temperatura do encapsulamento PDmáx Pdmáx(TC 0) TC 0 TE 054 CIRCUITOS ELETRÔNICOS LINEARES TJmáx TA

5. 7 VARIAÇÕES NA CONFIGURAÇÃO CLASSE AB TE 054 CIRCUITOS ELETRÔNICOS LINEARES
