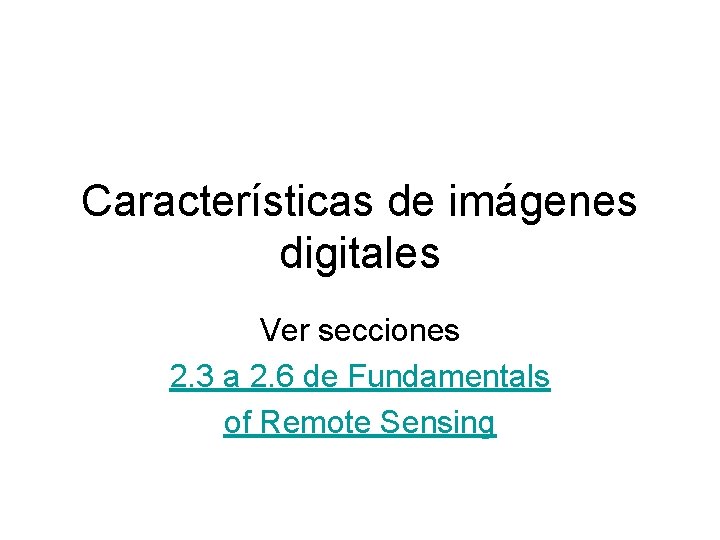

Características de imágenes digitales Ver secciones 2. 3 a 2. 6 de Fundamentals of Remote Sensing

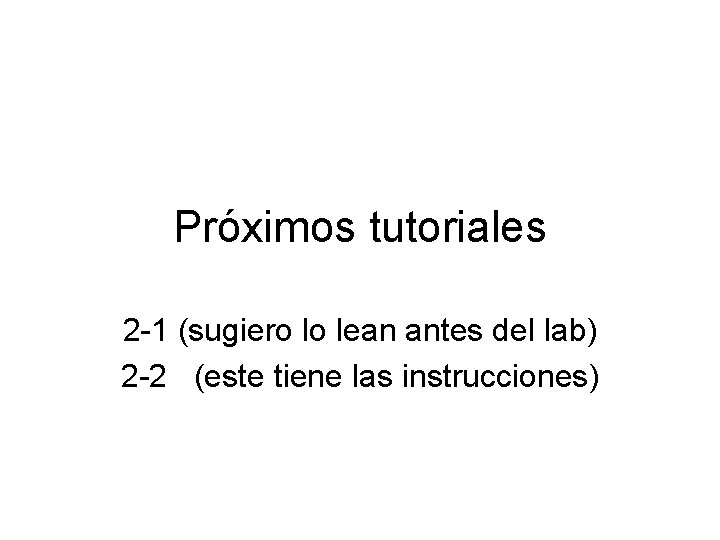

Próximos tutoriales 2 -1 (sugiero lo lean antes del lab) 2 -2 (este tiene las instrucciones)

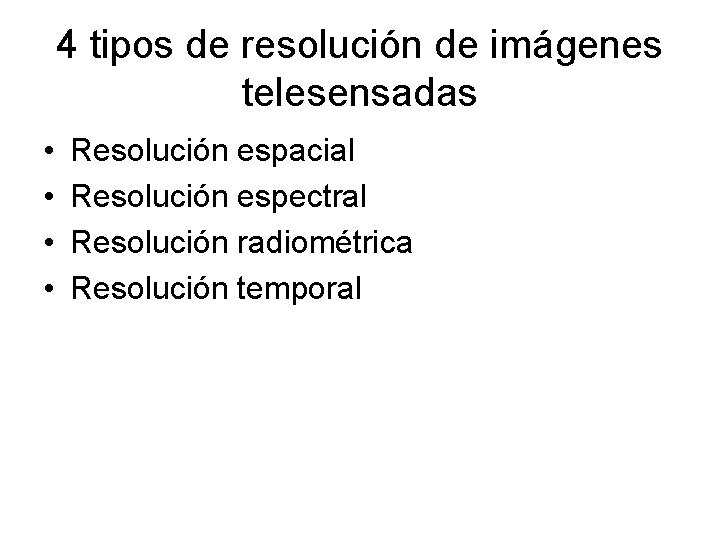

4 tipos de resolución de imágenes telesensadas • • Resolución espacial Resolución espectral Resolución radiométrica Resolución temporal

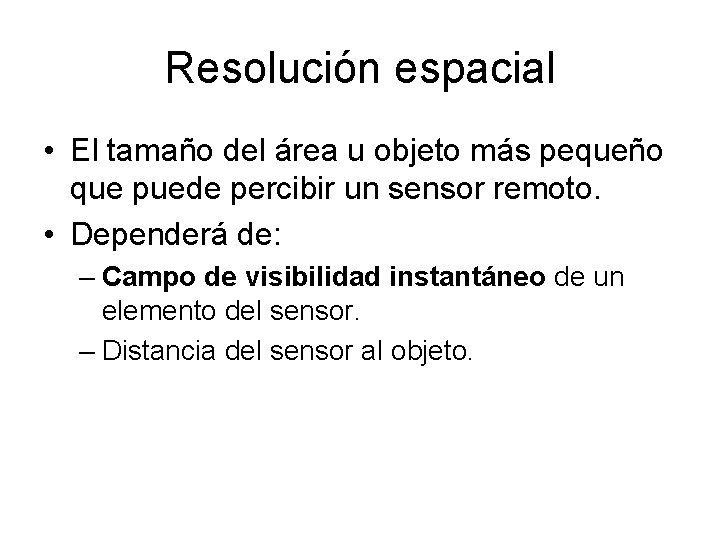

Resolución espacial • El tamaño del área u objeto más pequeño que puede percibir un sensor remoto. • Dependerá de: – Campo de visibilidad instantáneo de un elemento del sensor. – Distancia del sensor al objeto.

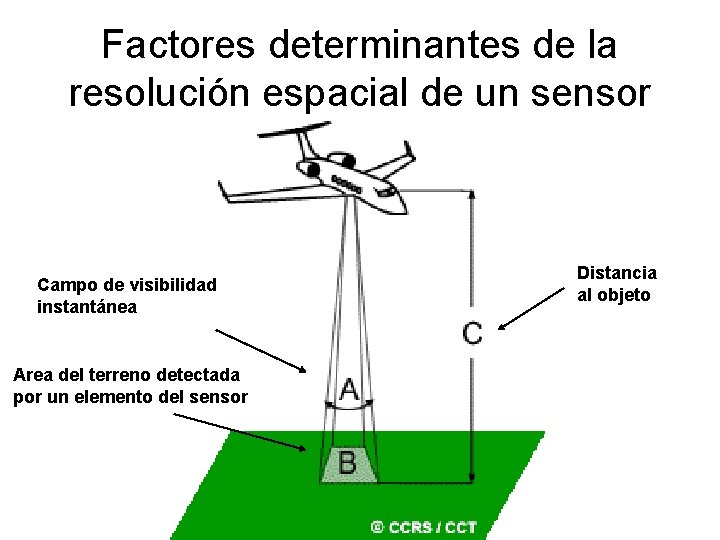

Factores determinantes de la resolución espacial de un sensor Campo de visibilidad instantánea Area del terreno detectada por un elemento del sensor Distancia al objeto

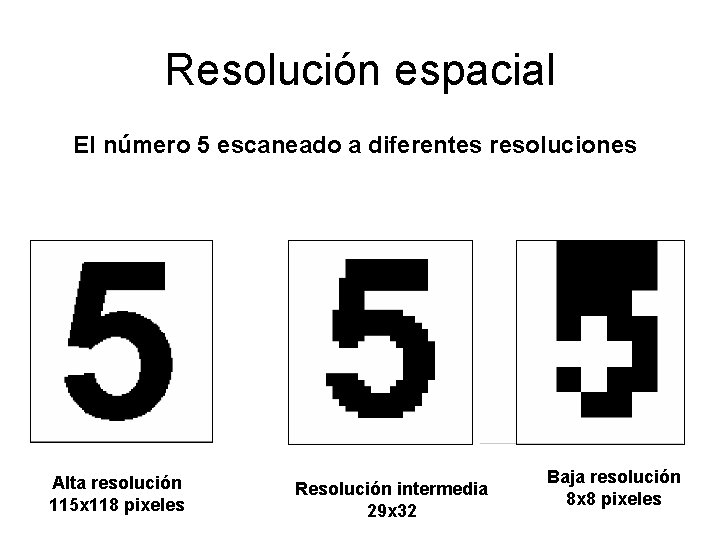

Resolución espacial El número 5 escaneado a diferentes resoluciones Alta resolución 115 x 118 pixeles Resolución intermedia 29 x 32 Baja resolución 8 x 8 pixeles

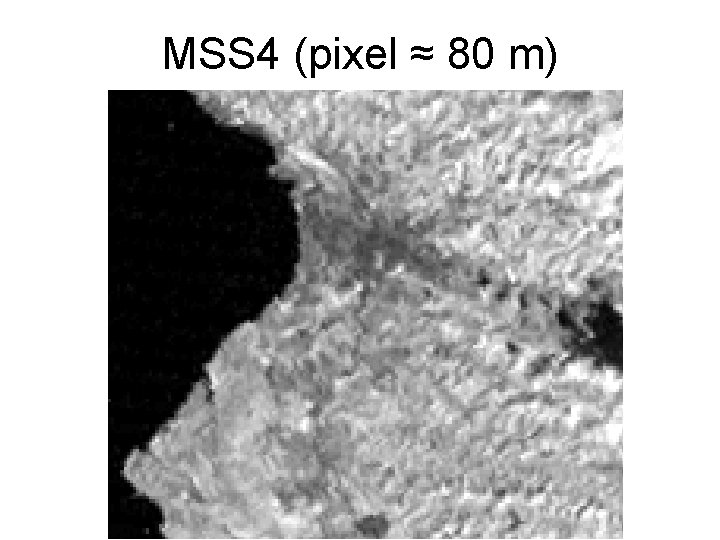

MSS 4 (pixel ≈ 80 m)

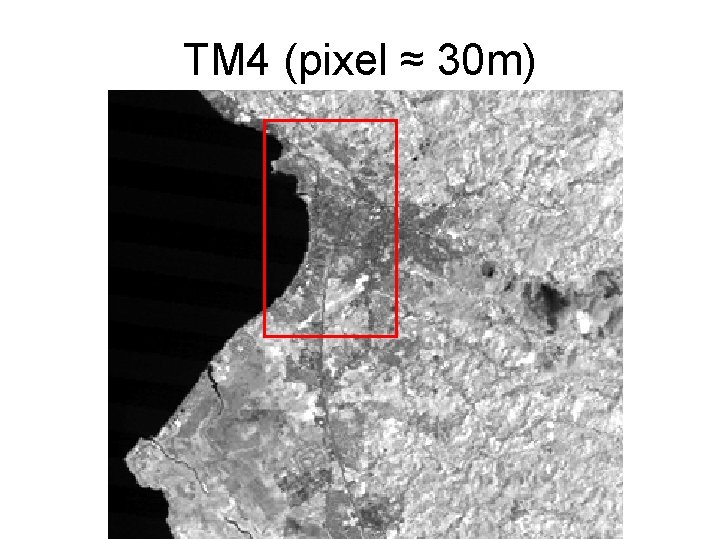

TM 4 (pixel ≈ 30 m)

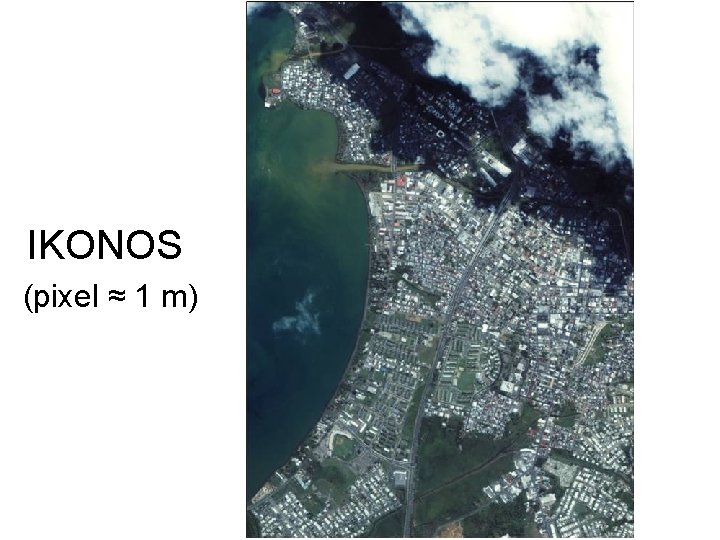

IKONOS (pixel ≈ 1 m)

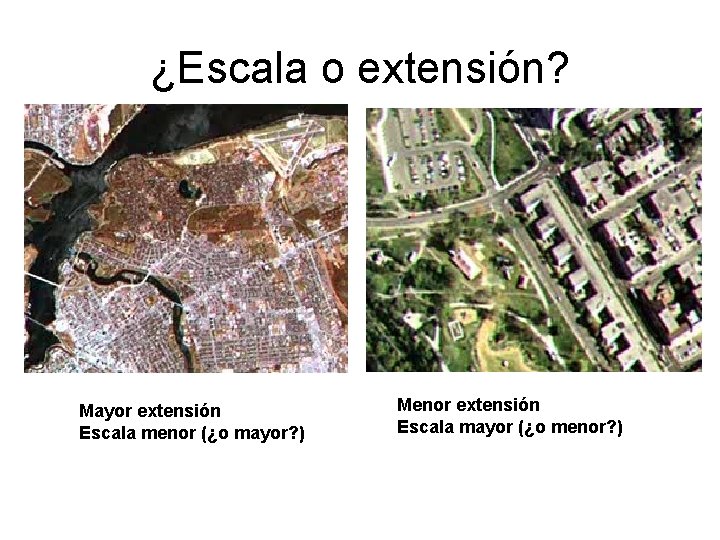

¿Escala o extensión? Mayor extensión Escala menor (¿o mayor? ) Menor extensión Escala mayor (¿o menor? )

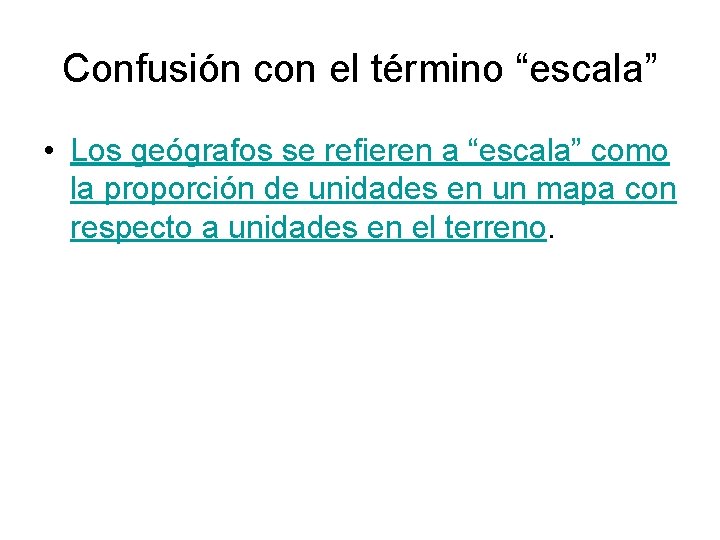

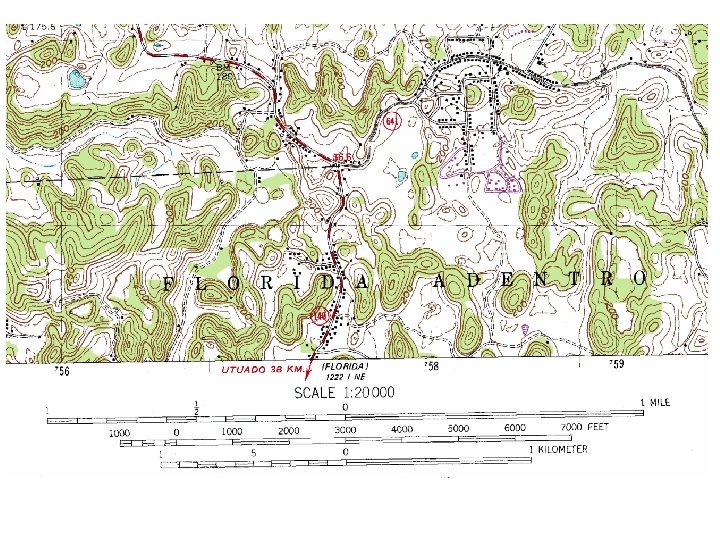

Confusión con el término “escala” • Los geógrafos se refieren a “escala” como la proporción de unidades en un mapa con respecto a unidades en el terreno.

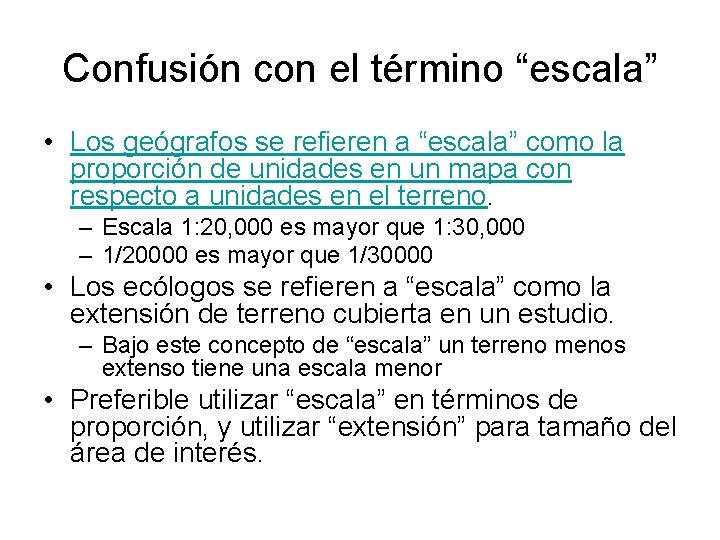

Confusión con el término “escala” • Los geógrafos se refieren a “escala” como la proporción de unidades en un mapa con respecto a unidades en el terreno. – Escala 1: 20, 000 es mayor que 1: 30, 000 – 1/20000 es mayor que 1/30000 • Los ecólogos se refieren a “escala” como la extensión de terreno cubierta en un estudio. – Bajo este concepto de “escala” un terreno menos extenso tiene una escala menor • Preferible utilizar “escala” en términos de proporción, y utilizar “extensión” para tamaño del área de interés.

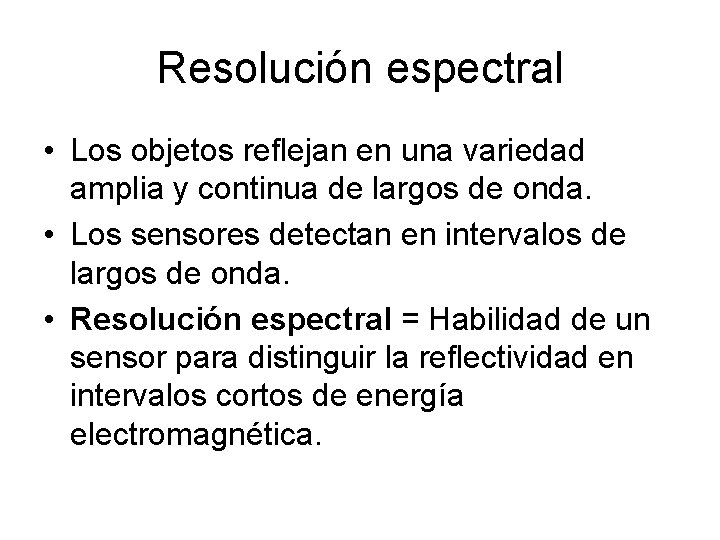

Resolución espectral • Los objetos reflejan en una variedad amplia y continua de largos de onda. • Los sensores detectan en intervalos de largos de onda. • Resolución espectral = Habilidad de un sensor para distinguir la reflectividad en intervalos cortos de energía electromagnética.

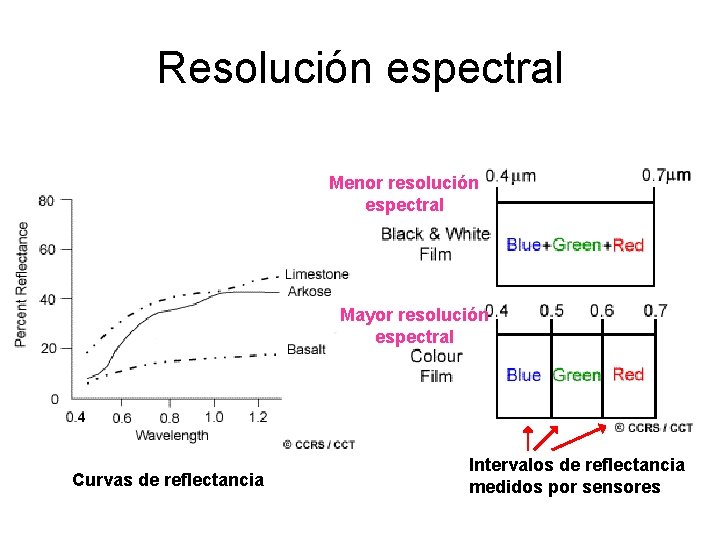

Resolución espectral Menor resolución espectral Mayor resolución espectral Curvas de reflectancia Intervalos de reflectancia medidos por sensores

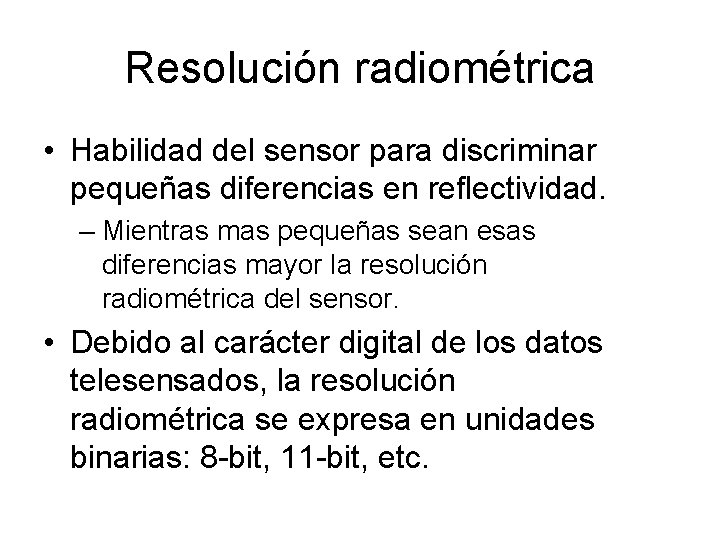

Resolución radiométrica • Habilidad del sensor para discriminar pequeñas diferencias en reflectividad. – Mientras mas pequeñas sean esas diferencias mayor la resolución radiométrica del sensor. • Debido al carácter digital de los datos telesensados, la resolución radiométrica se expresa en unidades binarias: 8 -bit, 11 -bit, etc.

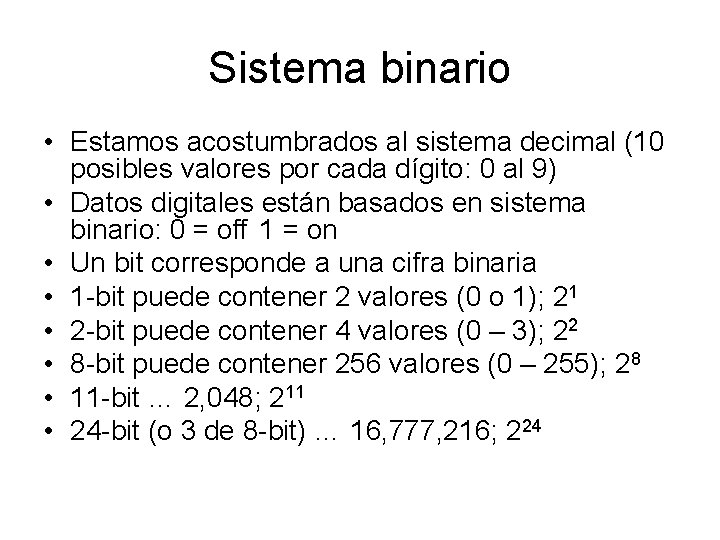

Sistema binario • Estamos acostumbrados al sistema decimal (10 posibles valores por cada dígito: 0 al 9) • Datos digitales están basados en sistema binario: 0 = off 1 = on • Un bit corresponde a una cifra binaria • 1 -bit puede contener 2 valores (0 o 1); 21 • 2 -bit puede contener 4 valores (0 – 3); 22 • 8 -bit puede contener 256 valores (0 – 255); 28 • 11 -bit … 2, 048; 211 • 24 -bit (o 3 de 8 -bit) … 16, 777, 216; 224

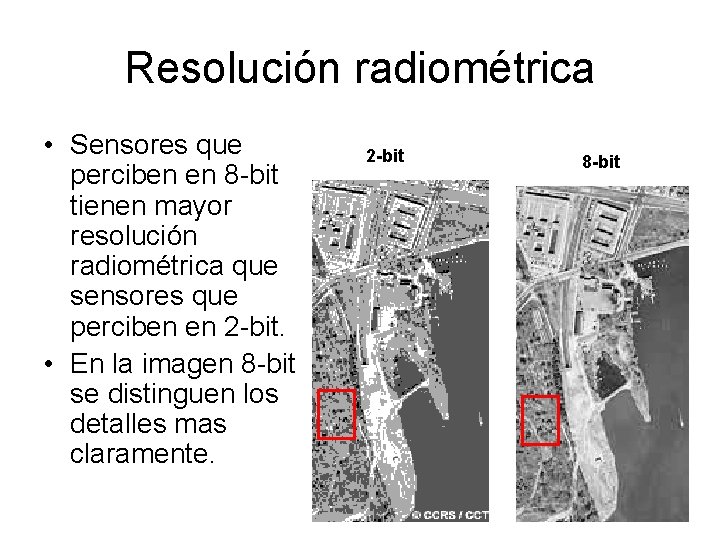

Resolución radiométrica • Sensores que perciben en 8 -bit tienen mayor resolución radiométrica que sensores que perciben en 2 -bit. • En la imagen 8 -bit se distinguen los detalles mas claramente. 2 -bit 8 -bit

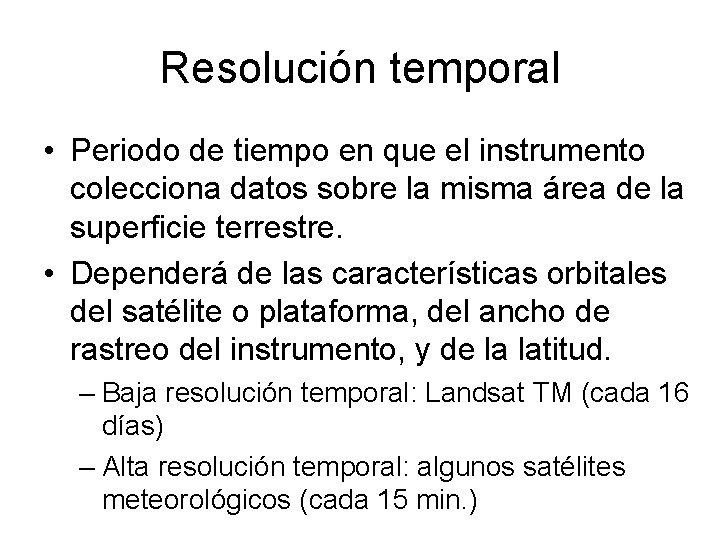

Resolución temporal • Periodo de tiempo en que el instrumento colecciona datos sobre la misma área de la superficie terrestre. • Dependerá de las características orbitales del satélite o plataforma, del ancho de rastreo del instrumento, y de la latitud. – Baja resolución temporal: Landsat TM (cada 16 días) – Alta resolución temporal: algunos satélites meteorológicos (cada 15 min. )
