INSTALACIONES DE ENLACE EN EDIFICIOS Y PUBLICA CONCURRENCIA

INSTALACIONES DE ENLACE EN EDIFICIOS Y PUBLICA CONCURRENCIA TONI GARRIGA 1

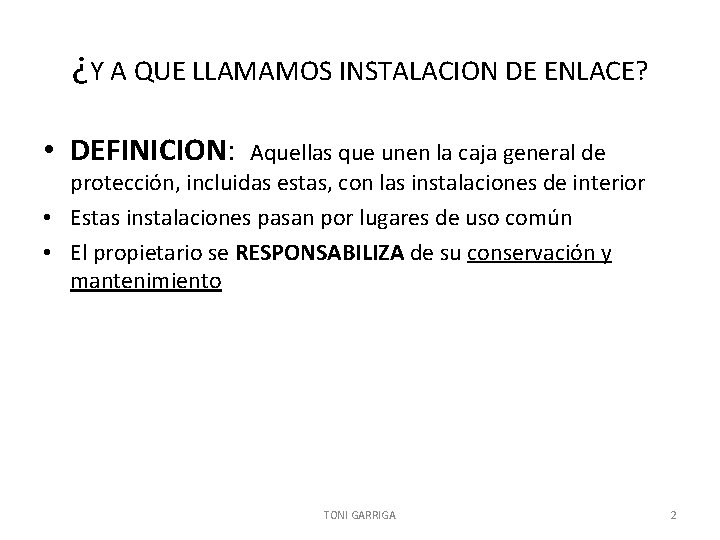

¿Y A QUE LLAMAMOS INSTALACION DE ENLACE? • DEFINICION: Aquellas que unen la caja general de protección, incluidas estas, con las instalaciones de interior • Estas instalaciones pasan por lugares de uso común • El propietario se RESPONSABILIZA de su conservación y mantenimiento TONI GARRIGA 2

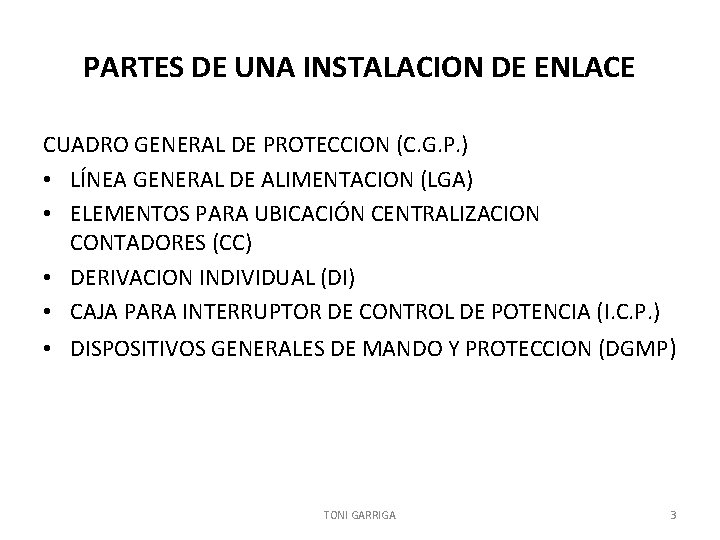

PARTES DE UNA INSTALACION DE ENLACE CUADRO GENERAL DE PROTECCION (C. G. P. ) • LÍNEA GENERAL DE ALIMENTACION (LGA) • ELEMENTOS PARA UBICACIÓN CENTRALIZACION CONTADORES (CC) • DERIVACION INDIVIDUAL (DI) • CAJA PARA INTERRUPTOR DE CONTROL DE POTENCIA (I. C. P. ) • DISPOSITIVOS GENERALES DE MANDO Y PROTECCION (DGMP) TONI GARRIGA 3

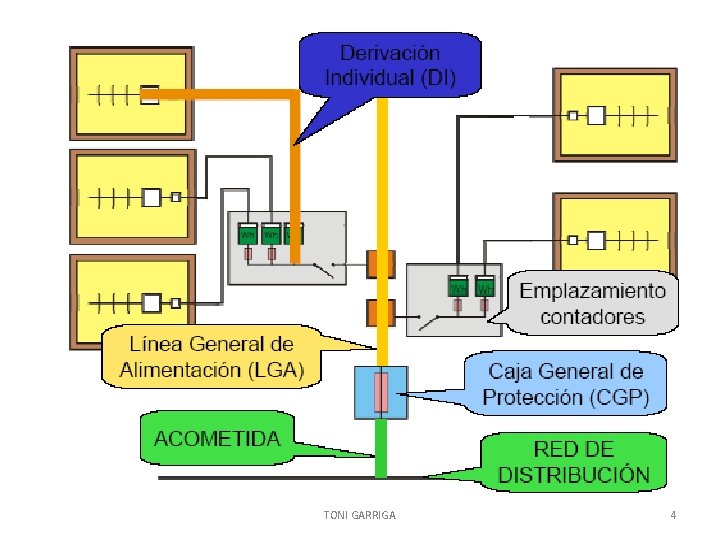

TONI GARRIGA 4

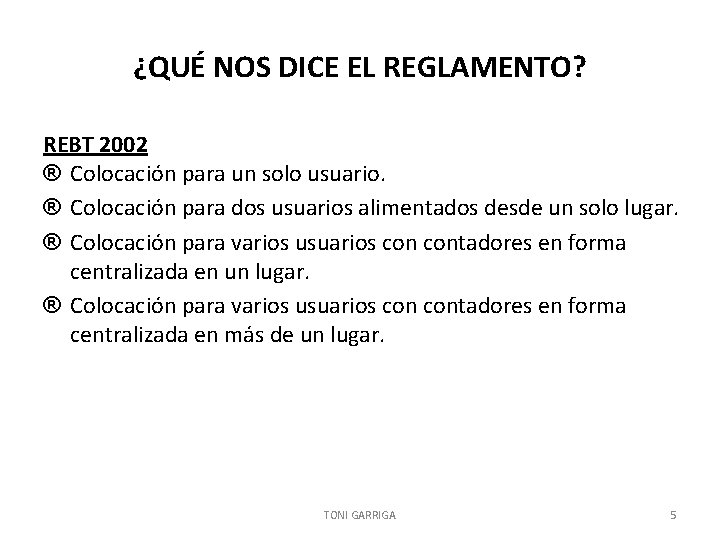

¿QUÉ NOS DICE EL REGLAMENTO? REBT 2002 ® Colocación para un solo usuario. ® Colocación para dos usuarios alimentados desde un solo lugar. ® Colocación para varios usuarios contadores en forma centralizada en un lugar. ® Colocación para varios usuarios contadores en forma centralizada en más de un lugar. TONI GARRIGA 5

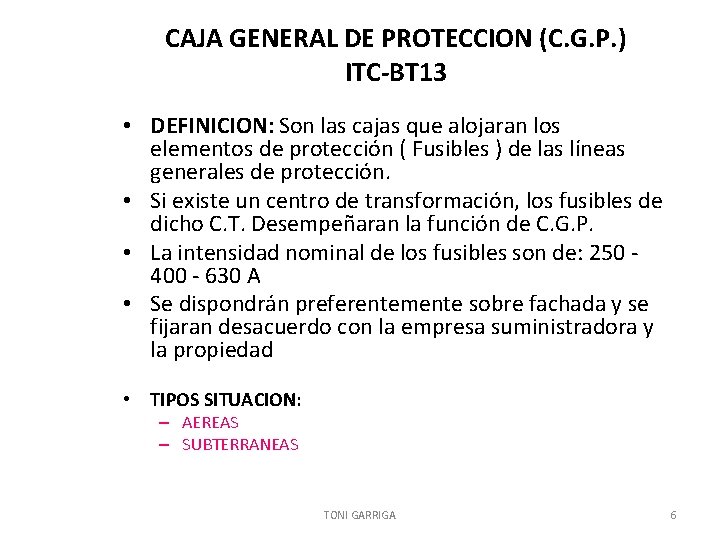

CAJA GENERAL DE PROTECCION (C. G. P. ) ITC-BT 13 • DEFINICION: Son las cajas que alojaran los elementos de protección ( Fusibles ) de las líneas generales de protección. • Si existe un centro de transformación, los fusibles de dicho C. T. Desempeñaran la función de C. G. P. • La intensidad nominal de los fusibles son de: 250 400 - 630 A • Se dispondrán preferentemente sobre fachada y se fijaran desacuerdo con la empresa suministradora y la propiedad • TIPOS SITUACION: – AEREAS – SUBTERRANEAS TONI GARRIGA 6

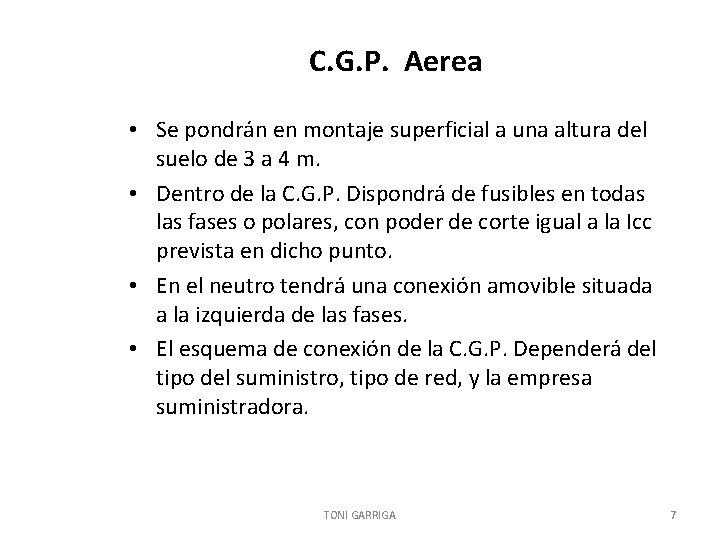

C. G. P. Aerea • Se pondrán en montaje superficial a una altura del suelo de 3 a 4 m. • Dentro de la C. G. P. Dispondrá de fusibles en todas las fases o polares, con poder de corte igual a la Icc prevista en dicho punto. • En el neutro tendrá una conexión amovible situada a la izquierda de las fases. • El esquema de conexión de la C. G. P. Dependerá del tipo del suministro, tipo de red, y la empresa suministradora. TONI GARRIGA 7

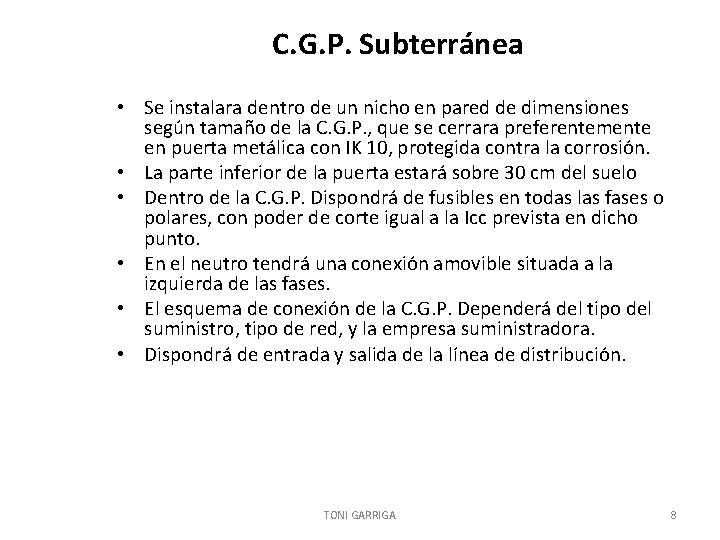

C. G. P. Subterránea • Se instalara dentro de un nicho en pared de dimensiones según tamaño de la C. G. P. , que se cerrara preferentemente en puerta metálica con IK 10, protegida contra la corrosión. • La parte inferior de la puerta estará sobre 30 cm del suelo • Dentro de la C. G. P. Dispondrá de fusibles en todas las fases o polares, con poder de corte igual a la Icc prevista en dicho punto. • En el neutro tendrá una conexión amovible situada a la izquierda de las fases. • El esquema de conexión de la C. G. P. Dependerá del tipo del suministro, tipo de red, y la empresa suministradora. • Dispondrá de entrada y salida de la línea de distribución. TONI GARRIGA 8

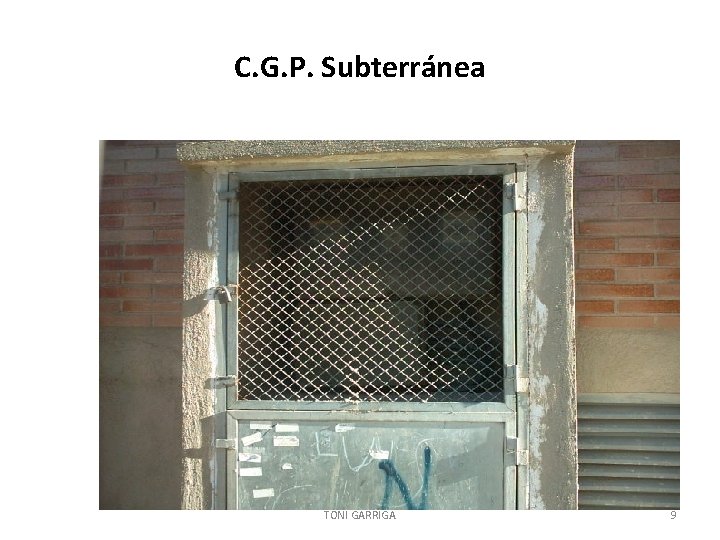

C. G. P. Subterránea TONI GARRIGA 9

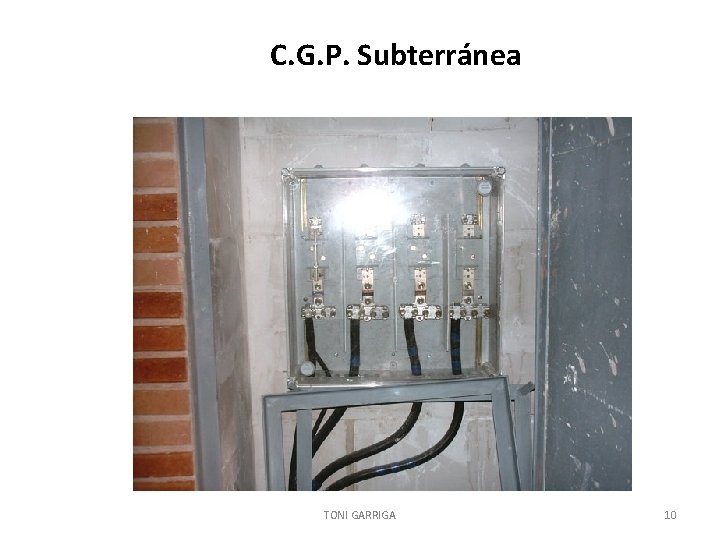

C. G. P. Subterránea TONI GARRIGA 10

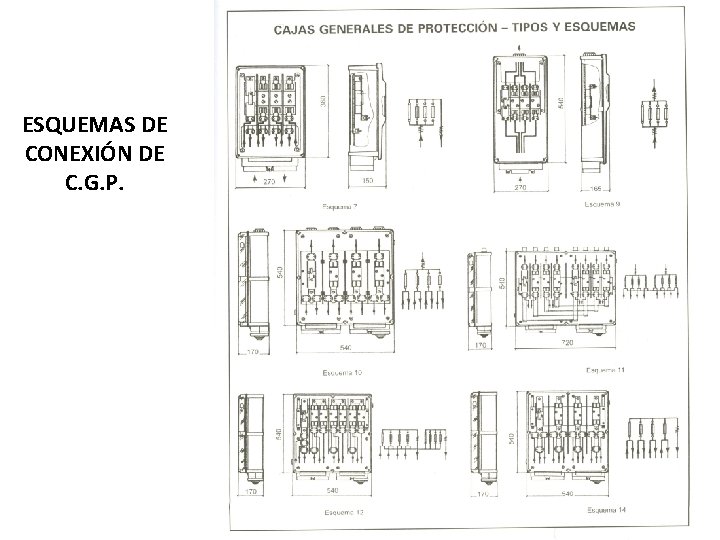

ESQUEMAS DE CONEXIÓN DE C. G. P. TONI GARRIGA 11

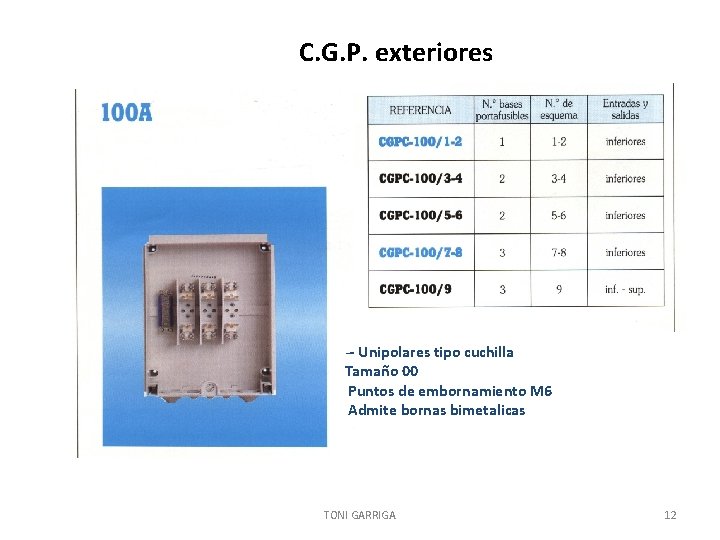

C. G. P. exteriores -- Unipolares tipo cuchilla Tamaño 00 Puntos de embornamiento M 6 Admite bornas bimetalicas TONI GARRIGA 12

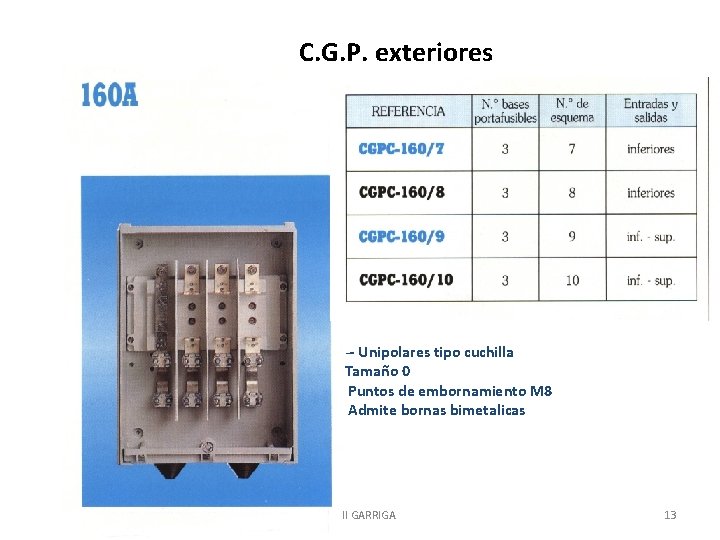

C. G. P. exteriores -- Unipolares tipo cuchilla Tamaño 0 Puntos de embornamiento M 8 Admite bornas bimetalicas TONI GARRIGA 13

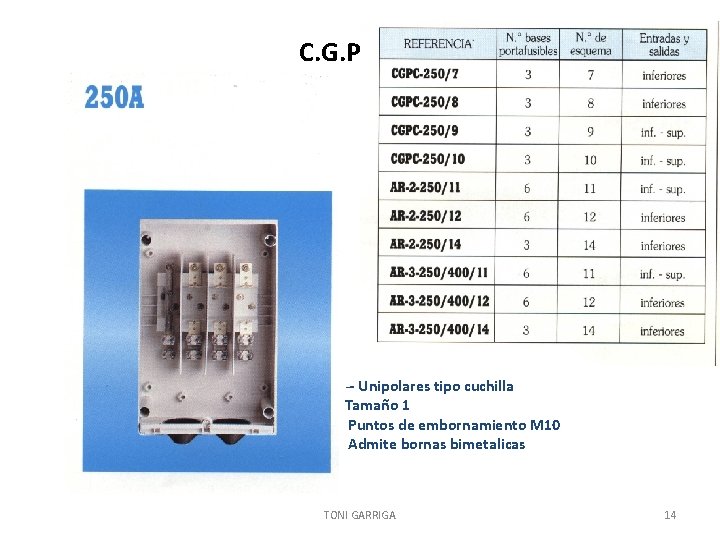

C. G. P. exteriores -- Unipolares tipo cuchilla Tamaño 1 Puntos de embornamiento M 10 Admite bornas bimetalicas TONI GARRIGA 14

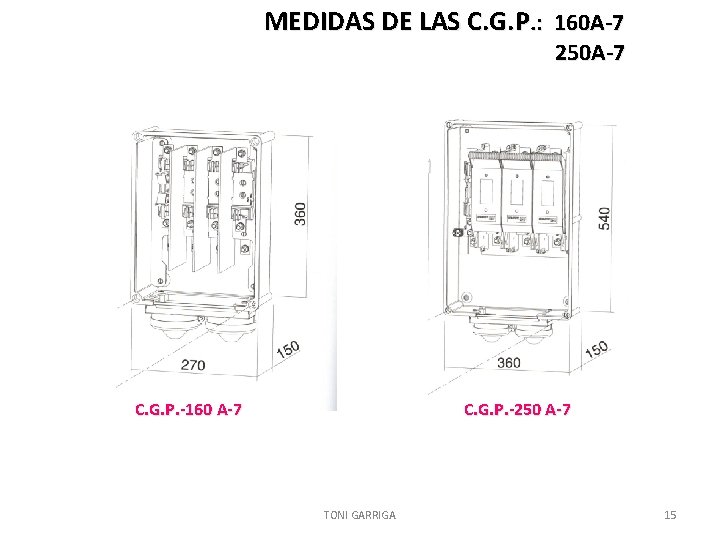

MEDIDAS DE LAS C. G. P. : 160 A-7 250 A-7 C. G. P. -160 A-7 C. G. P. -250 A-7 TONI GARRIGA 15

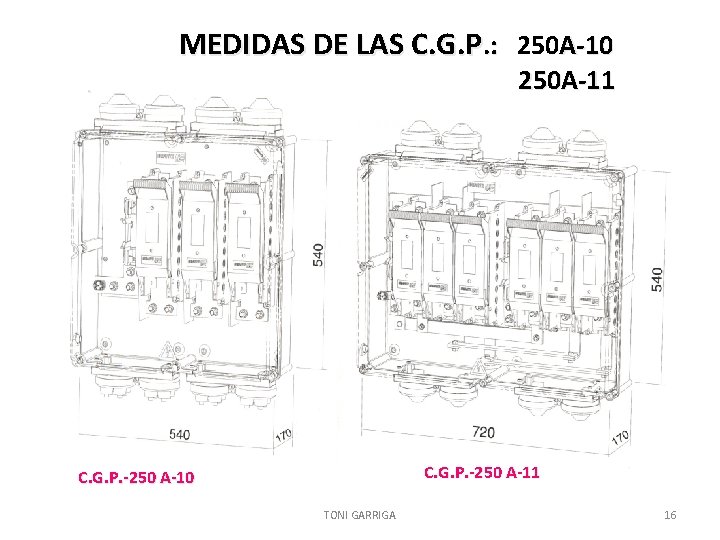

MEDIDAS DE LAS C. G. P. : 250 A-10 250 A-11 C. G. P. -250 A-10 TONI GARRIGA 16

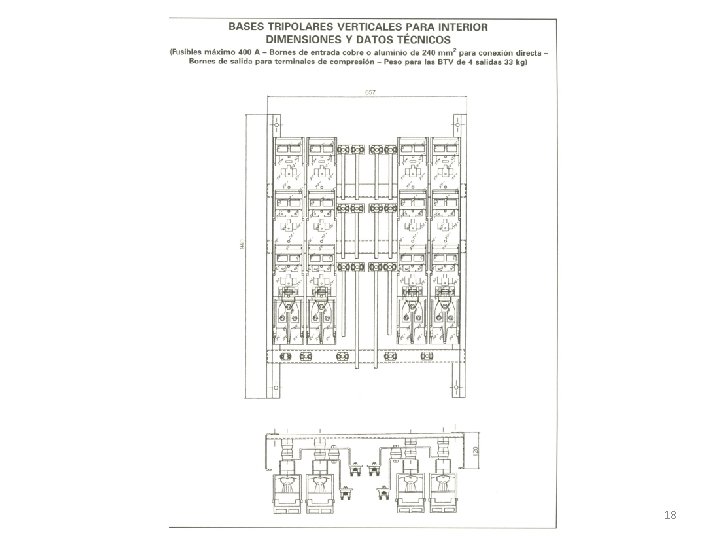

BASES TRIPOLARES TONI GARRIGA 17

TONI GARRIGA 18

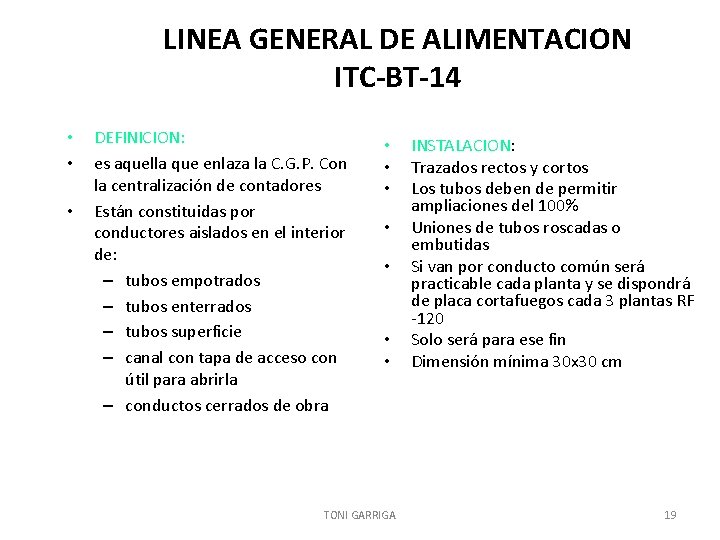

LINEA GENERAL DE ALIMENTACION ITC-BT-14 • • • DEFINICION: es aquella que enlaza la C. G. P. Con la centralización de contadores Están constituidas por conductores aislados en el interior de: – tubos empotrados – tubos enterrados – tubos superficie – canal con tapa de acceso con útil para abrirla – conductos cerrados de obra • • TONI GARRIGA INSTALACION: Trazados rectos y cortos Los tubos deben de permitir ampliaciones del 100% Uniones de tubos roscadas o embutidas Si van por conducto común será practicable cada planta y se dispondrá de placa cortafuegos cada 3 plantas RF -120 Solo será para ese fin Dimensión mínima 30 x 30 cm 19

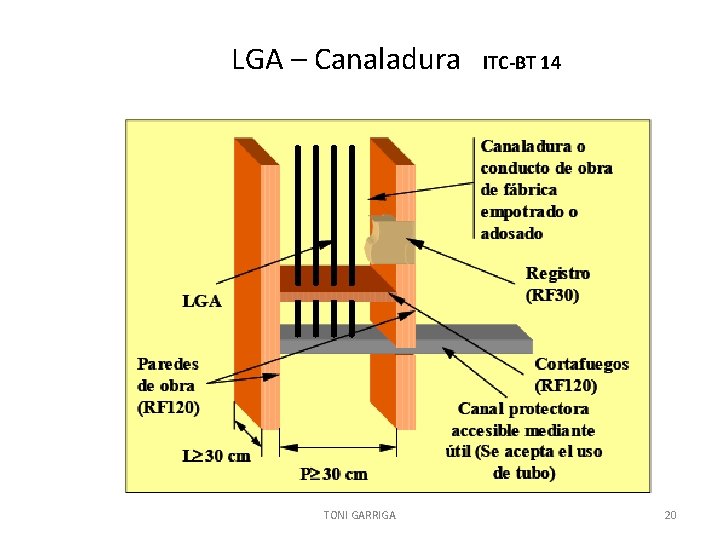

LGA – Canaladura TONI GARRIGA ITC-BT 14 20

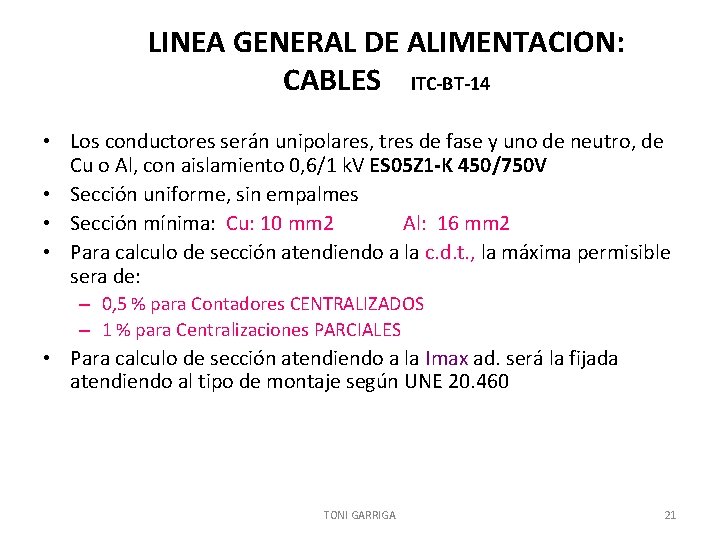

LINEA GENERAL DE ALIMENTACION: CABLES ITC-BT-14 • Los conductores serán unipolares, tres de fase y uno de neutro, de Cu o Al, con aislamiento 0, 6/1 k. V ES 05 Z 1 -K 450/750 V • Sección uniforme, sin empalmes • Sección mínima: Cu: 10 mm 2 Al: 16 mm 2 • Para calculo de sección atendiendo a la c. d. t. , la máxima permisible sera de: – 0, 5 % para Contadores CENTRALIZADOS – 1 % para Centralizaciones PARCIALES • Para calculo de sección atendiendo a la Imax ad. será la fijada atendiendo al tipo de montaje según UNE 20. 460 TONI GARRIGA 21

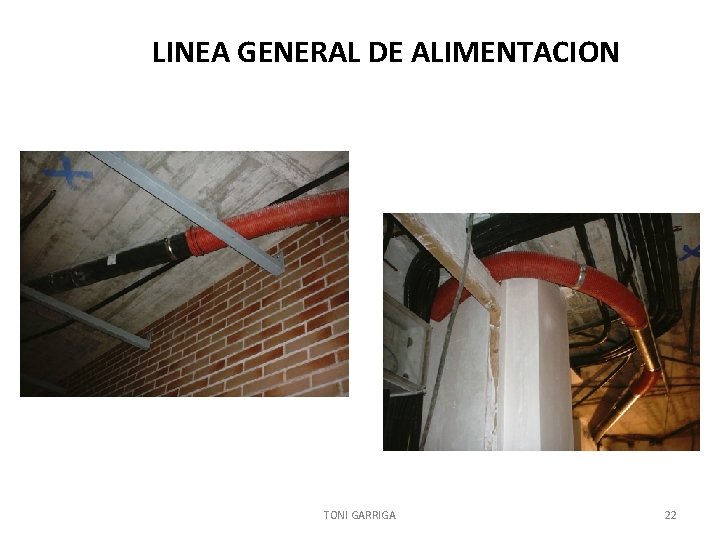

LINEA GENERAL DE ALIMENTACION TONI GARRIGA 22

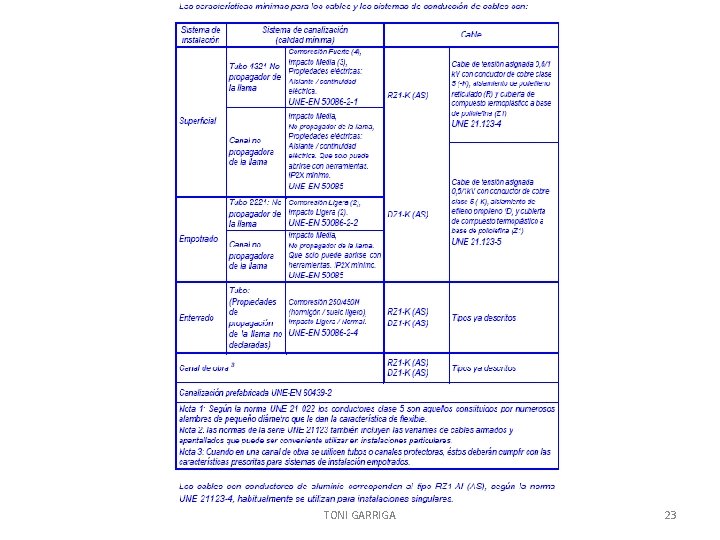

TONI GARRIGA 23

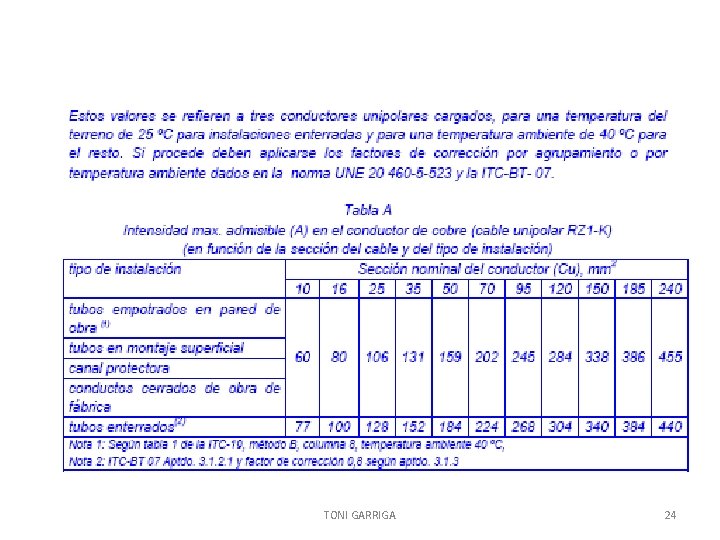

TONI GARRIGA 24

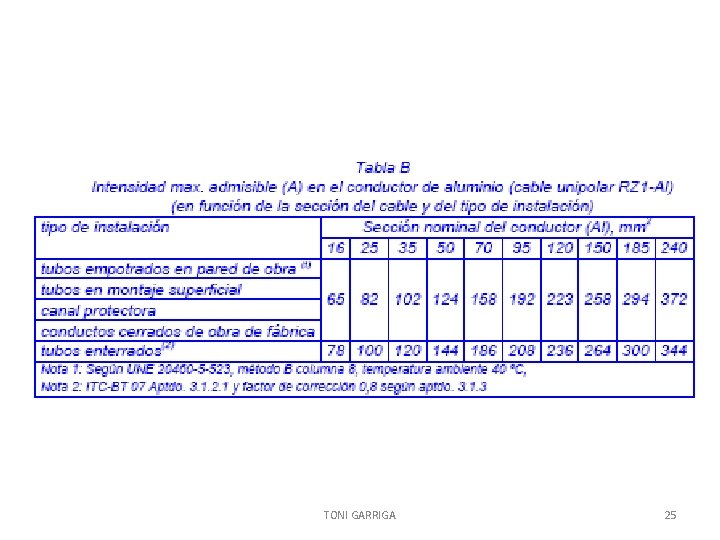

TONI GARRIGA 25

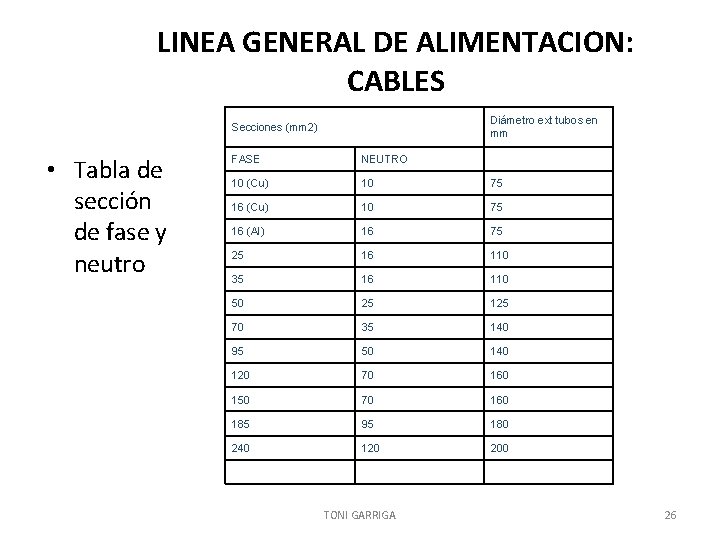

LINEA GENERAL DE ALIMENTACION: CABLES Diámetro ext tubos en mm Secciones (mm 2) • Tabla de sección de fase y neutro FASE NEUTRO 10 (Cu) 10 75 16 (Al) 16 75 25 16 110 35 16 110 50 25 125 70 35 140 95 50 140 120 70 160 150 70 160 185 95 180 240 120 200 TONI GARRIGA 26
