DIBUJO ARQUITECTÓNICO Elaborado por : ARQ. GEMA VALENZUELA GARCÍA Facilitador por : Ing. Sergio Navarro Hudiel DIBUJO Y GEOMETRÍA DESCRIPTIVA II

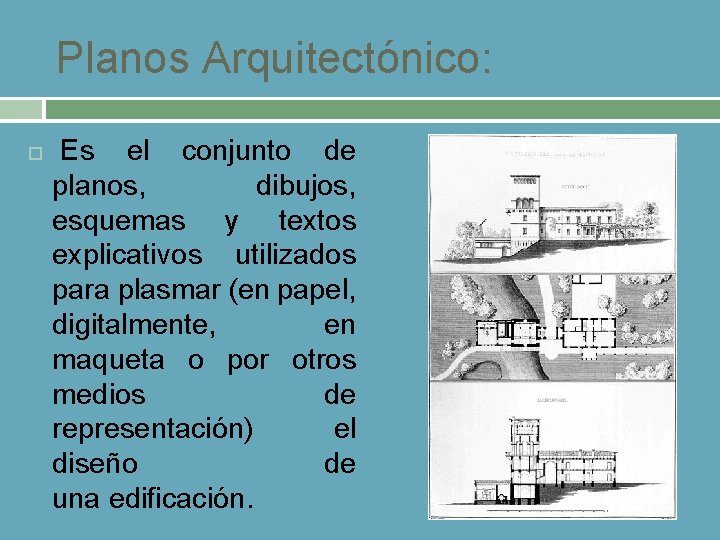

Planos Arquitectónico: Es el conjunto de planos, dibujos, esquemas y textos explicativos utilizados para plasmar (en papel, digitalmente, en maqueta o por otros medios de representación) el diseño de una edificación.

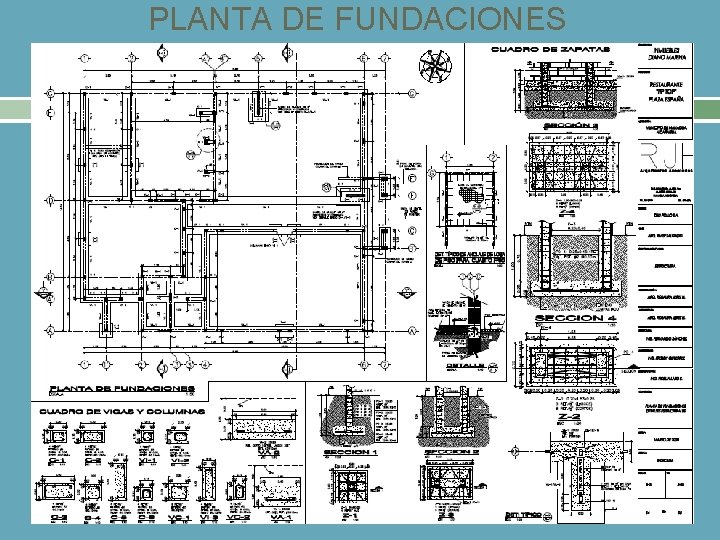

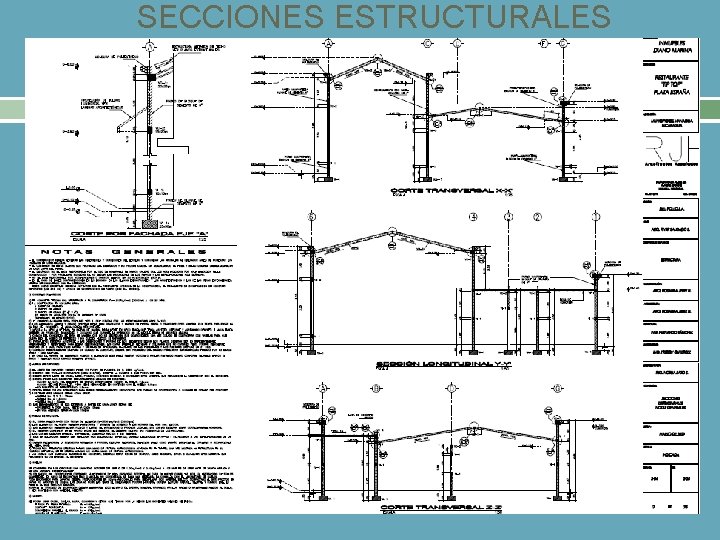

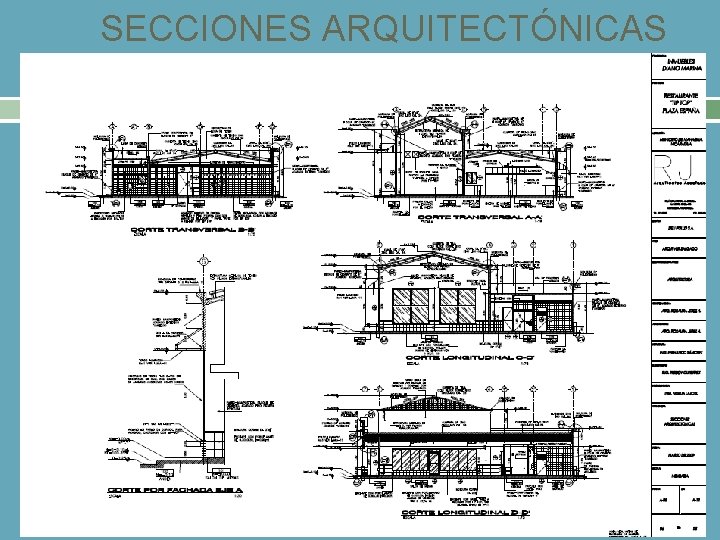

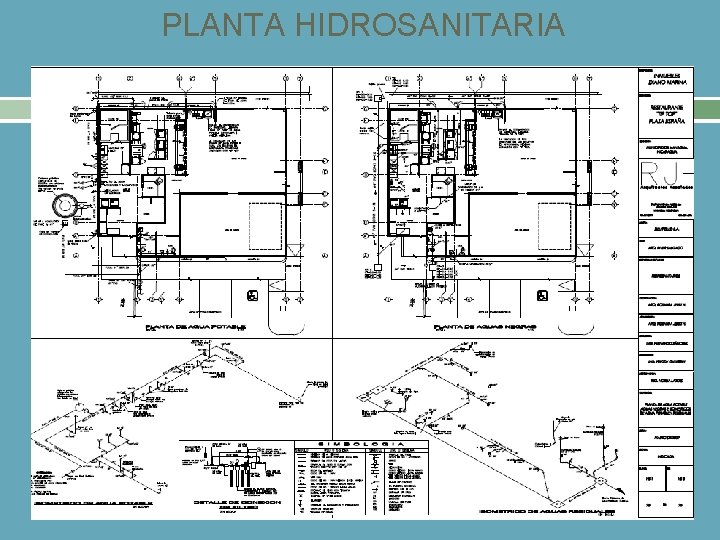

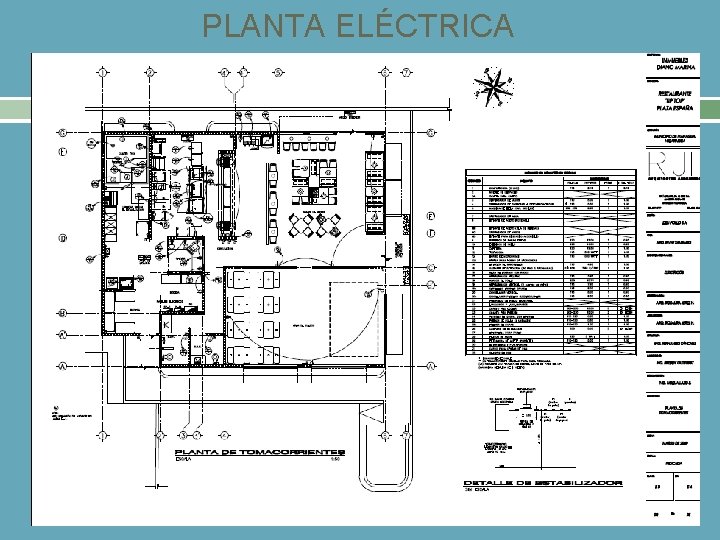

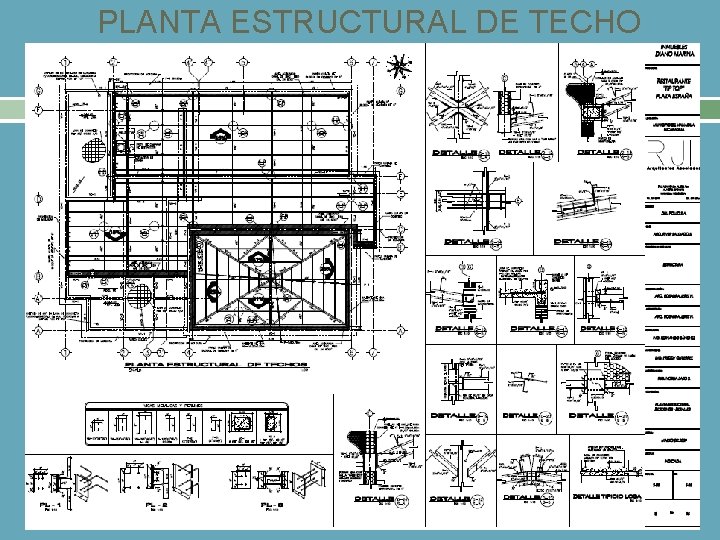

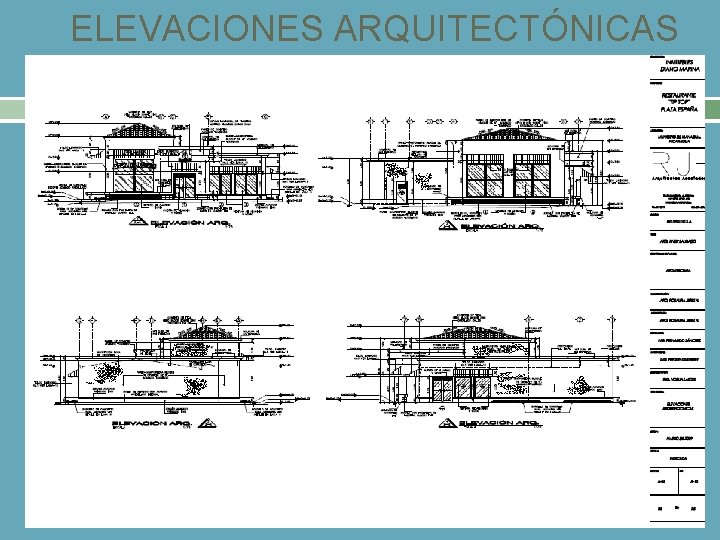

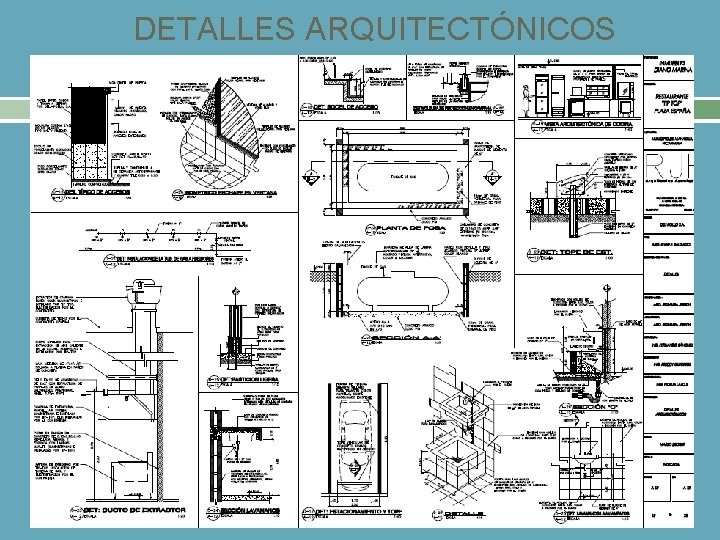

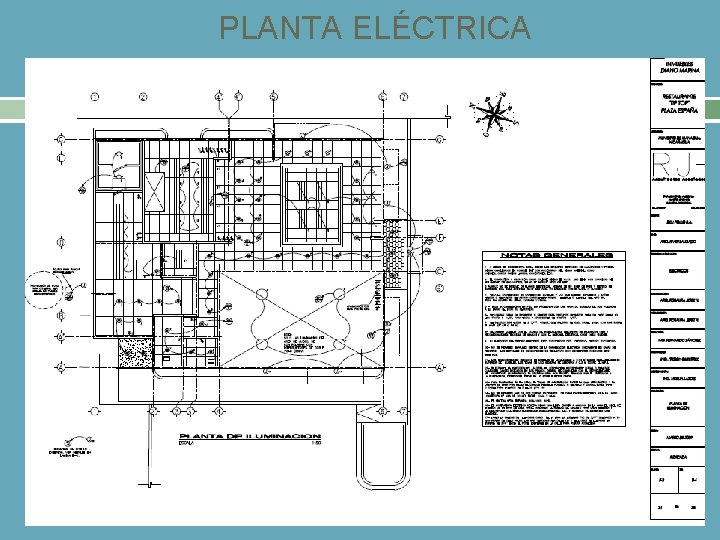

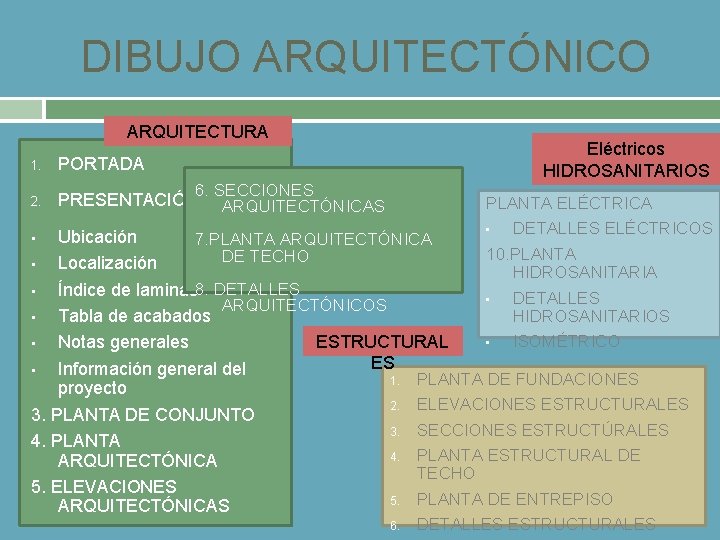

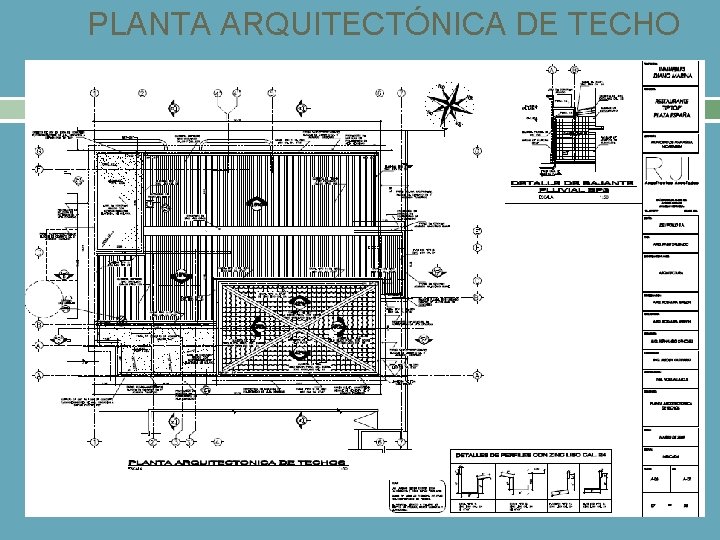

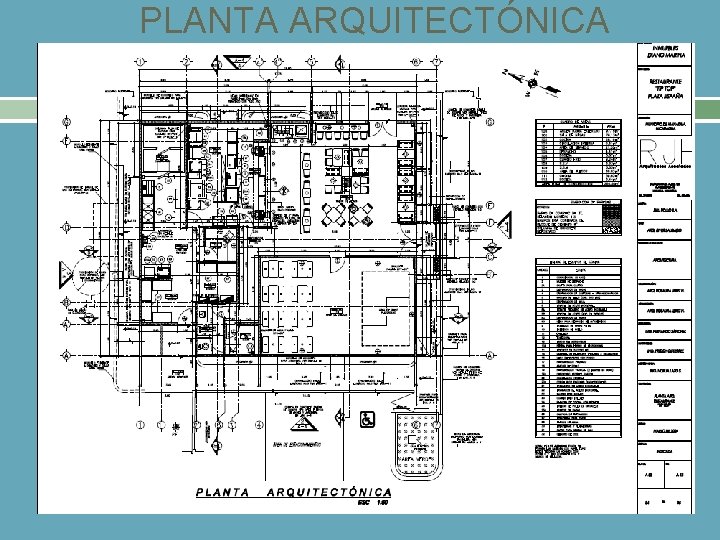

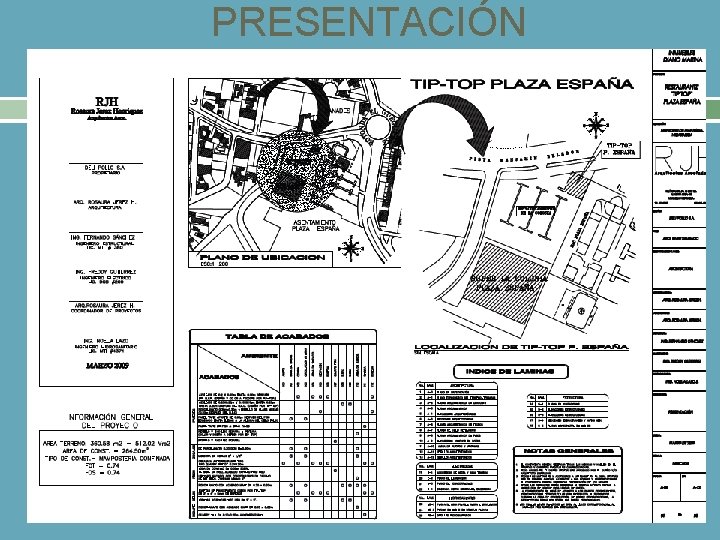

DIBUJO ARQUITECTÓNICO ARQUITECTURA 1. PORTADA 2. PRESENTACIÓN Eléctricos HIDROSANITARIOS 6. SECCIONES ARQUITECTÓNICAS PLANTA ELÉCTRICA • DETALLES ELÉCTRICOS 10. PLANTA HIDROSANITARIA • DETALLES HIDROSANITARIOS • ISOMÉTRICO Ubicación 7. PLANTA ARQUITECTÓNICA DE TECHO • Localización • Índice de laminas 8. DETALLES ARQUITECTÓNICOS • Tabla de acabados ESTRUCTURAL • Notas generales ES • Información general del 1. PLANTA DE FUNDACIONES proyecto 2. ELEVACIONES ESTRUCTURALES 3. PLANTA DE CONJUNTO 3. SECCIONES ESTRUCTÚRALES 4. PLANTA ESTRUCTURAL DE ARQUITECTÓNICA TECHO 5. ELEVACIONES 5. PLANTA DE ENTREPISO ARQUITECTÓNICAS • 6. DETALLES ESTRUCTURALES
