Cortes y secciones
1. Objeto Corte simple Los cortes simples permiten ver el interior de las piezas hacen mas legibles los dibujos y permiten realizar la acotación sobre líneas vistas (eliminan las líneas de puntos).
Corte simple 2. Representación Para suprimir las líneas de puntos en la vista frontal. Se corta la pieza en 2 con ayuda de un plano secante o de corte. Después se retira la parte de la pieza situada entre el observador y el plano de corte.
A-A rayados plano de corte }parte a dibujar A A }parte a eliminar Las líneas de trazos se reemplazan por líneas gruesas. La zona cortada se raya. El plano de corte se representa con 2 líneas gruesas El sentido de observación se representa con dos flechas El nombre del corte se indica debajo de la vista, y al lado de las flechas.
Corte simple 3. Reglas a. Trazar el plano terminado en 2 mm situadas a differente de la de corte en línea de ejes líneas gruesas de longitud 7 3 mm de la vista, en una vista cortada. b. Trazar el sentido de observación con 2 flechas en b. línea gruesa longitud 7 mm perpendiculares al plano de corte y dirigidas hacia la vista cortada. . c. Escribir las indicaciones de corte al lado de las flechas y debajo de la vista cortada en letras mayusculas, solo una vez. d. Trazar los rayados (el material cortado) en líneas finas inclinadas a 45° y espaciadas 3 mm.
Corte simple e. Dos reglas importantes: Los rayados nunca cortan una línea gruesa. Los rayados no se detienen en una línea de puntos. Soluciones correctas

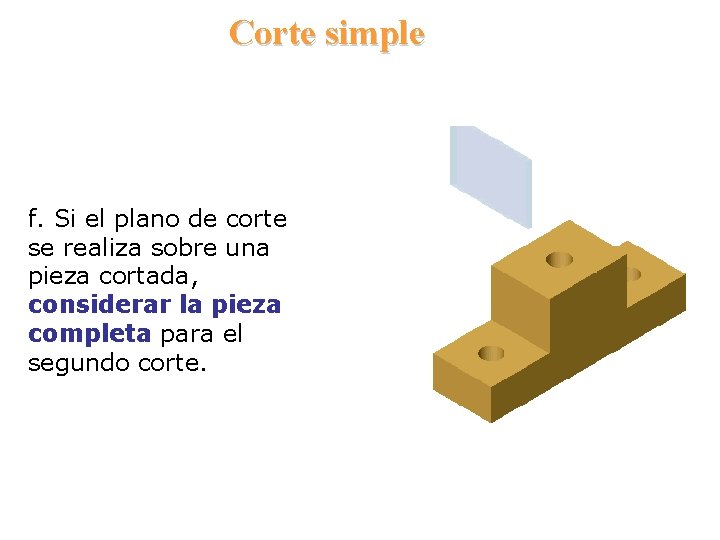

Corte simple f. Si el plano de corte se realiza sobre una pieza cortada, considerar la pieza completa para el segundo corte.
Corte simple f. Si el plano de corte se realiza sobre una pieza cortada, considerar la pieza completa para el segundo corte.

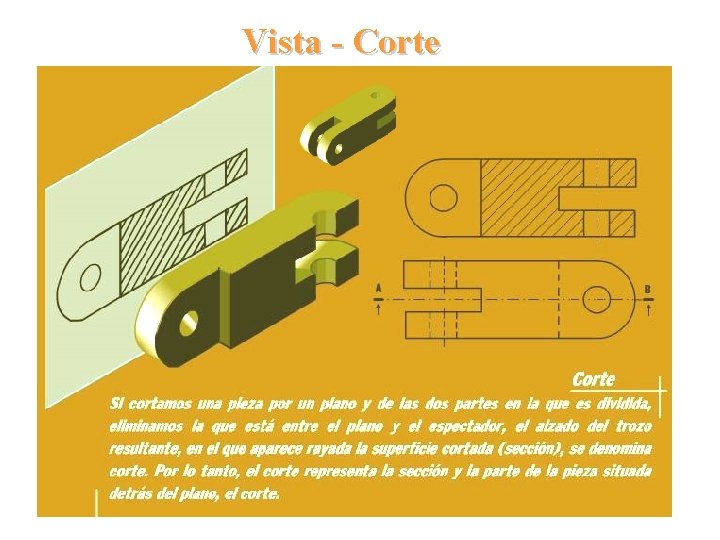

Vista - Corte Elegimos el plano de corte por el eje longitudinal de la pieza
Vista - Corte
Vista - Corte
Vista - Corte

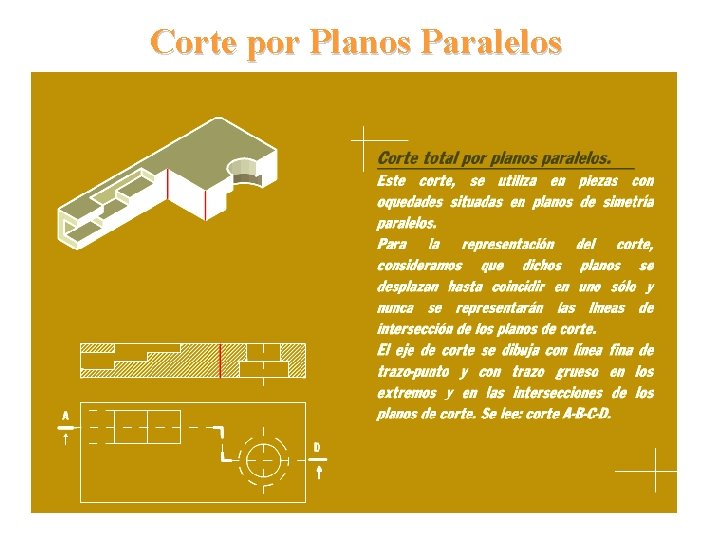

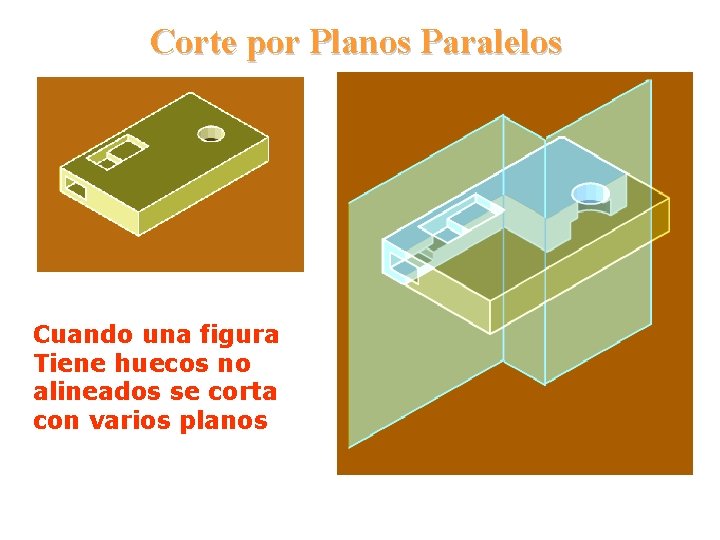

Corte por Planos Paralelos Cuando una figura Tiene huecos no alineados se corta con varios planos
Corte por Planos Paralelos
Corte por Planos Paralelos

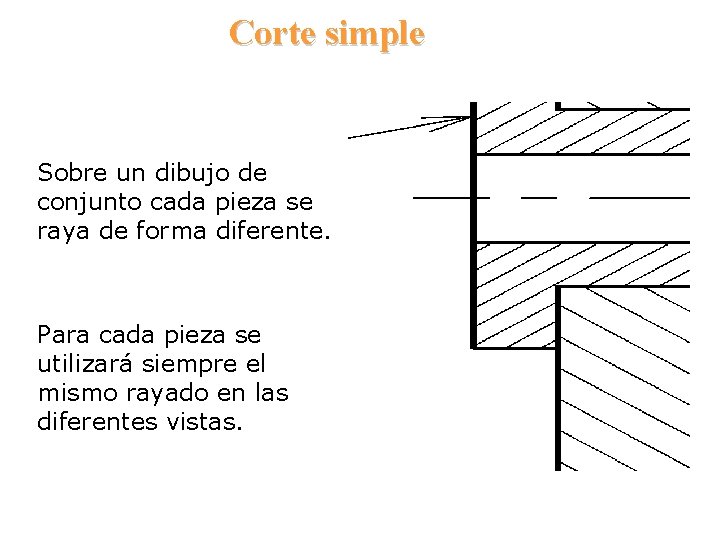

Corte simple Sobre un dibujo de conjunto cada pieza se raya de forma diferente. Para cada pieza se utilizará siempre el mismo rayado en las diferentes vistas.

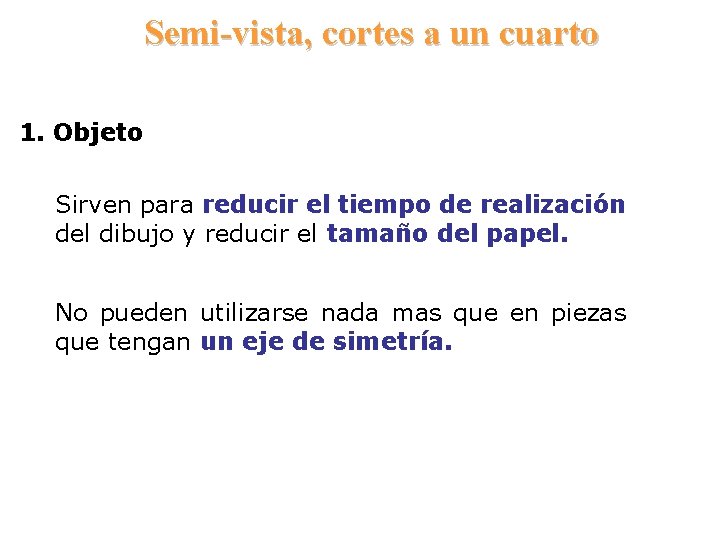

Semi-vista, cortes a un cuarto 1. Objeto Sirven para reducir el tiempo de realización del dibujo y reducir el tamaño del papel. No pueden utilizarse nada mas que en piezas que tengan un eje de simetría.
Vista - Corte
Corte por Planos Paralelos
Corte simple g. No se cortan les piezas macizas en el sentido de su longitud Si es necesario se efectua un corte local.

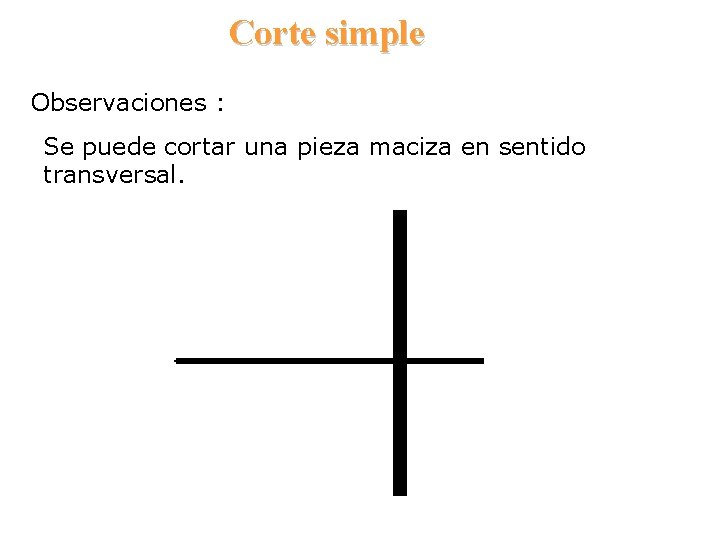

Corte simple Observaciones : Se puede cortar una pieza maciza en sentido transversal.
Corte simple 4. Rayados En los dibujos de conjunto se utilizan a veces rayados que se corresponden con los diferentes tipos de materiales empleados en la fabricación de las piezas. Estos rayados facilitan la lectura de los dibujos. 1. representa el cobre y sus aleaciones 2. representa las aleaciones ligeras (aleaciones de aluminio) 3. representa los aislantes (nmateriales plásticos)
Corte simple Cuando se utilizan rayados ordinarios (4) estos pueden representar cualquier tipo de material. En todo los casos para conocer de forma exacta el material empleado, es necesario indicar su nomencaltura. Regla importante « rayados sobre el dibujo de una pieza" En un dibujo de definición (una pieza) se deben de utilizar siempre rayados ordinarios.
Corte simple Sobre un dibujo de conjunto cada pieza se raya de forma diferente. Para cada pieza se utilizará siempre el mismo rayado en las diferentes vistas.
Semi-vista, cortes a un cuarto 1. Objeto Sirven para reducir el tiempo de realización del dibujo y reducir el tamaño del papel. No pueden utilizarse nada mas que en piezas que tengan un eje de simetría.
Semi-vista, cortes a un cuarto 2. Representación Eje de simetria 2 Simbolo de simetria

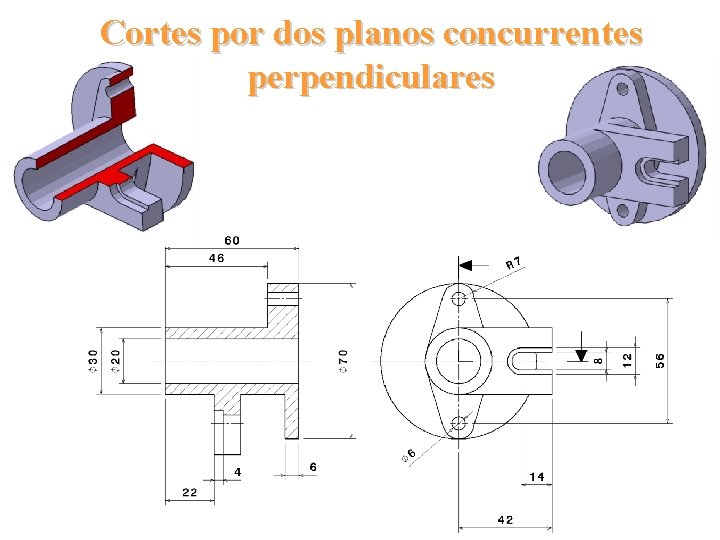

Cortes por dos planos concurrentes perpendiculares

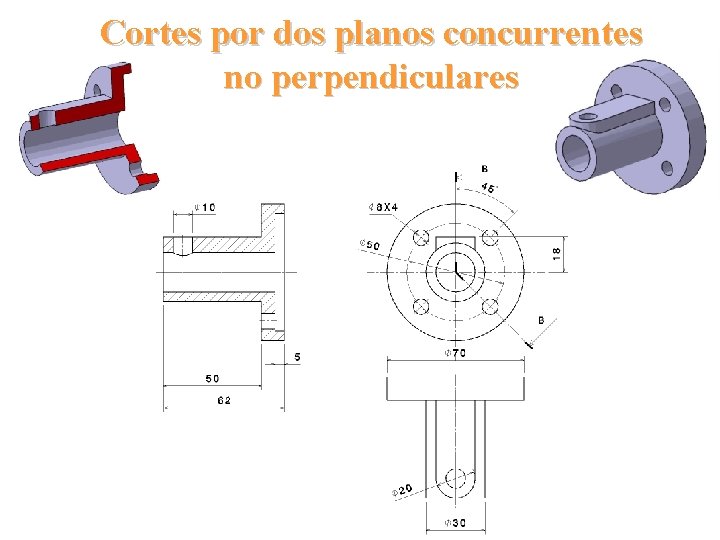

Cortes por dos planos concurrentes no perpendiculares
Semi-vista, cortes a un cuarto o planos concurrentes 3. Reglas a- No realizar nunca los ejes de simetría en línea continua gruesa. b- Se puede prolongar los trazos de 2 allá del eje para utilizar los símbolos. mm mas c- Se puede representar la mitad de la vista deseada.

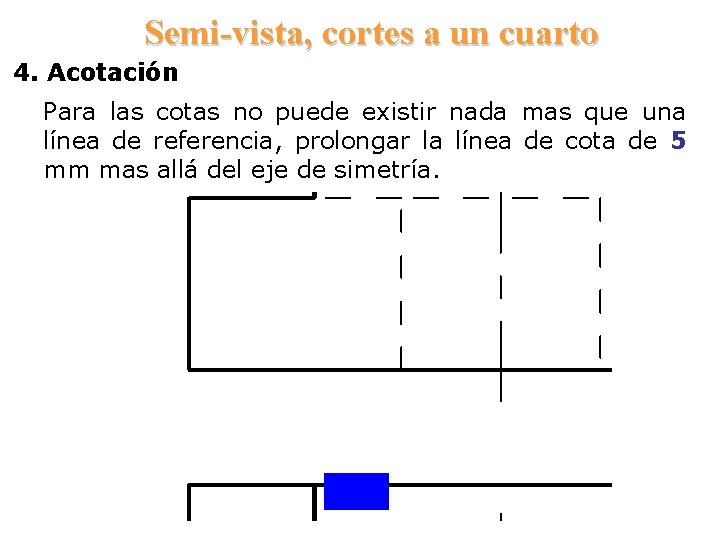

Semi-vista, cortes a un cuarto 4. Acotación Para las cotas no puede existir nada mas que una línea de referencia, prolongar la línea de cota de 5 mm mas allá del eje de simetría.
Representación corte de nervios 1. Los nervios son partes que se incluyen en componentes mecánicos para aumentar su resistencia disminuyendo peso, fundamentalmente se consiguen con procedimientos de moldeo y forja
Representación corte de nervios
Representación corte de nervios 1. Nociones de moldeo a. Tres procedimientos de moldeo - Moldeo en arena para piezas en acero y fundición (cadencia de fabricación muy lenta). - Moldeo en coquilla para piezas en aleación de cobre, aluminio o plastico (cadencia rápida si es por inyección del material). - Moldeo en cera perdida para piezas de pequeñas dimensiones y formas complejas ( carburador ).
Representación corte de nervios 1. Nociones de moldeo molde b. Desmoldeo Zona 1 Se utiliza una geometría cónica o inclinada para poder desmoldear facilmente la pieza (zona 1). Pieza moldeada zona de desmoldeo

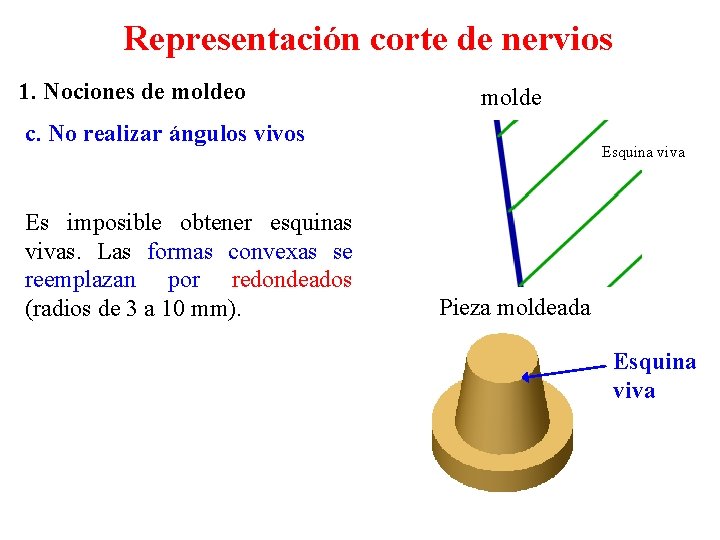

Representación corte de nervios 1. Nociones de moldeo molde c. No realizar ángulos vivos Es imposible obtener esquinas vivas. Las formas convexas se reemplazan por redondeados (radios de 3 a 10 mm). Esquina viva Pieza moldeada Esquina viva
Representación corte de nervios 1. Nociones de moldeo redondeado desaparece al mecanizar Estas formas redondeadas desaparecen al mecanizar acuerdos redondeado

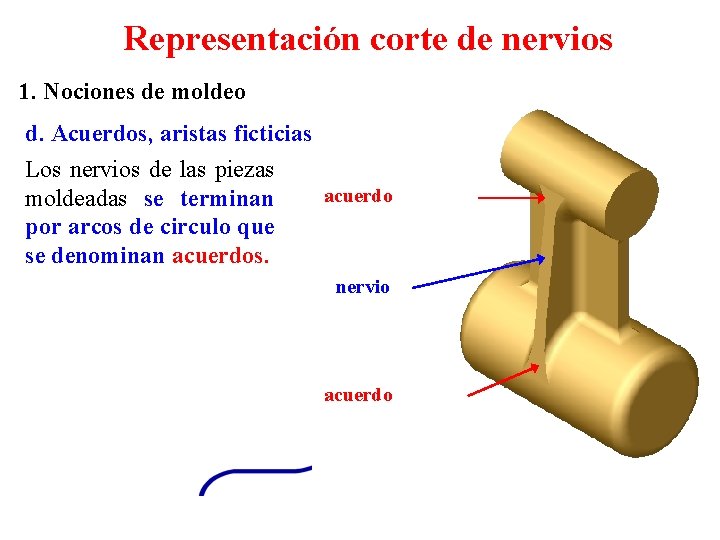

Representación corte de nervios 1. Nociones de moldeo d. Acuerdos, aristas ficticias Los nervios de las piezas moldeadas se terminan por arcos de circulo que se denominan acuerdos. acuerdo nervio acuerdo

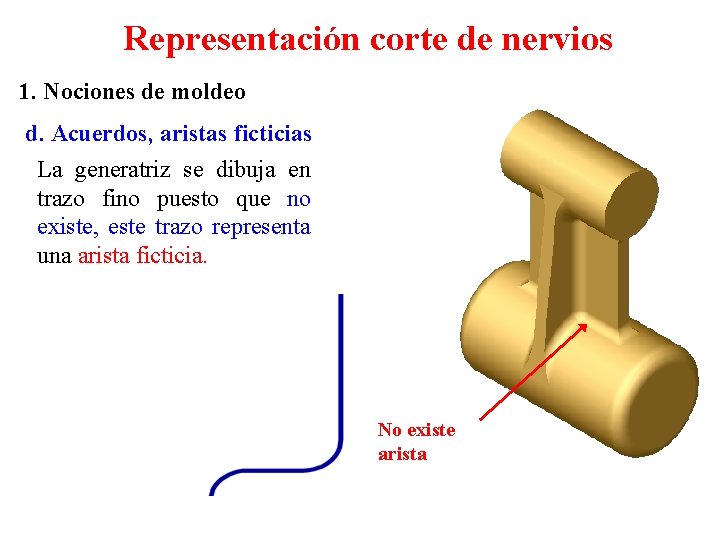

Representación corte de nervios 1. Nociones de moldeo d. Acuerdos, aristas ficticias La generatriz se dibuja en trazo fino puesto que no existe, este trazo representa una arista ficticia. No existe arista

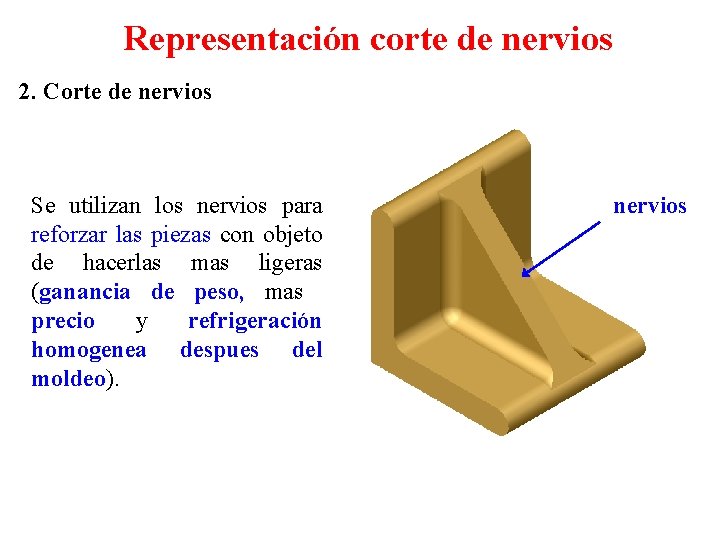

Representación corte de nervios 2. Corte de nervios Se utilizan los nervios para reforzar las piezas con objeto de hacerlas mas ligeras (ganancia de peso, mas precio y refrigeración homogenea despues del moldeo). nervios
Representación corte de nervios 2. Corte de nervios A sido necesaro encontrar una solución gráfica para reconocer una pieza nervada, la regla es: No se cortan los nervios por planos paralelos a su superficie mayor. Réciproco Si el plano de corte es perpendicular a la superficie mayor, se corta el nervio.
Representación corte de nervios 2. Corte de nervios No se cortan los nervios por planos paralelos a su superficie mayor. En las 3 vistas de la pieza en el corte A-A no se ha respetado la regla de corte de los nervios.
Representación corte de nervios 2. Corte de nervios No se cortan los nervios por planos paralelos a su superficie mayor. El plano de corte A-A es paralelo a la superficie mayor del nervio. A Plano de corte A-A A Superficie mayor del nervio

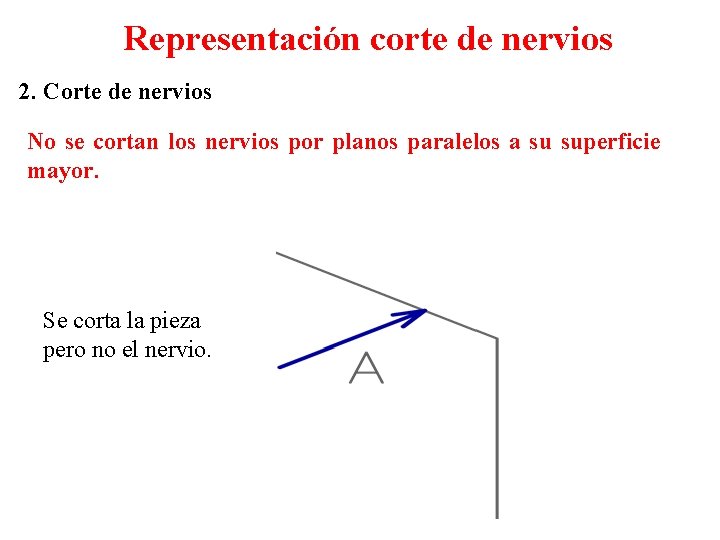

Representación corte de nervios 2. Corte de nervios No se cortan los nervios por planos paralelos a su superficie mayor. Se corta la pieza pero no el nervio.
Representación corte de nervios 2. Corte de nervios No se cortan los nervios por planos paralelos a su superficie mayor. En las tres vistas de la pieza se respeta la regla de corte de nervios.

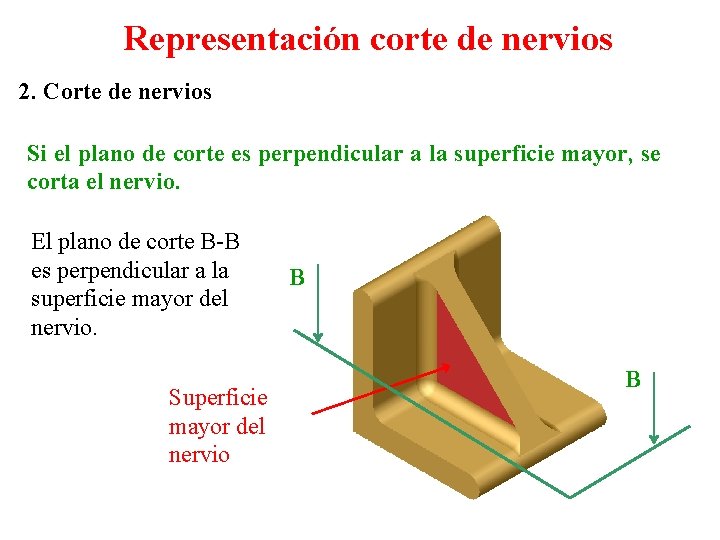

Representación corte de nervios 2. Corte de nervios Si el plano de corte es perpendicular a la superficie mayor, se corta el nervio. El plano de corte B-B es perpendicular a la superficie mayor del nervio. Superficie mayor del nervio B B

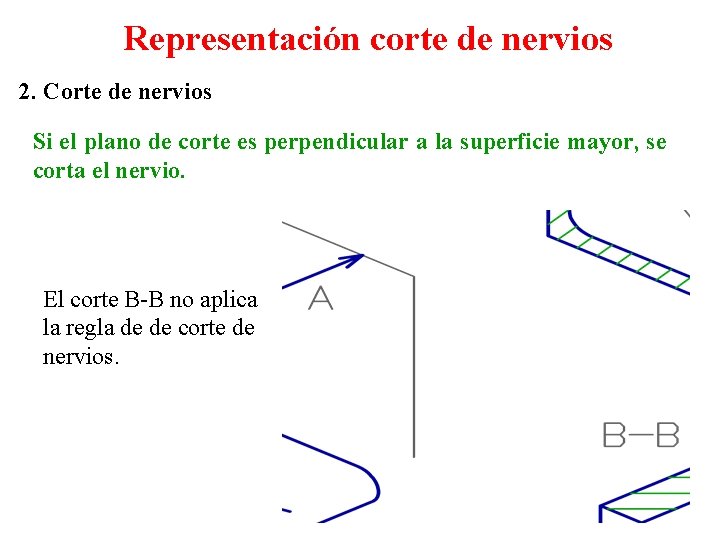

Representación corte de nervios 2. Corte de nervios Si el plano de corte es perpendicular a la superficie mayor, se corta el nervio. El corte B-B no aplica la regla de de corte de nervios.
Representación corte de nervios Método de representación de una pieza nervada 1. Representar la vista cortada sin nervio. 2. Representer el nervio sin vista exterior
Representación roturas parciales
Vistas interrumpidas
