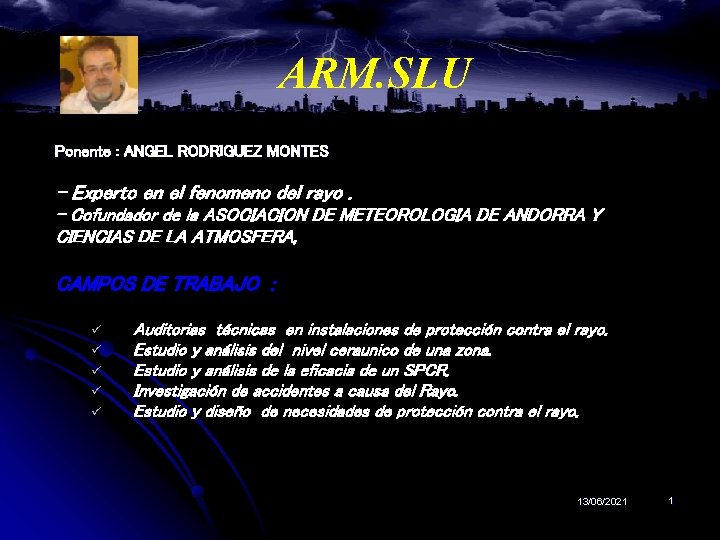

ARM. SLU Ponente : ANGEL RODRIGUEZ MONTES - Experto en el fenomeno del rayo. - Cofundador de la ASOCIACION DE METEOROLOGIA DE ANDORRA Y CIENCIAS DE LA ATMOSFERA, CAMPOS DE TRABAJO : ü ü ü Auditorias técnicas en instalaciones de protección contra el rayo. Estudio y análisis del nivel ceraunico de una zona. Estudio y análisis de la eficacia de un SPCR. Investigación de accidentes a causa del Rayo. Estudio y diseño de necesidades de protección contra el rayo. 13/06/2021 1

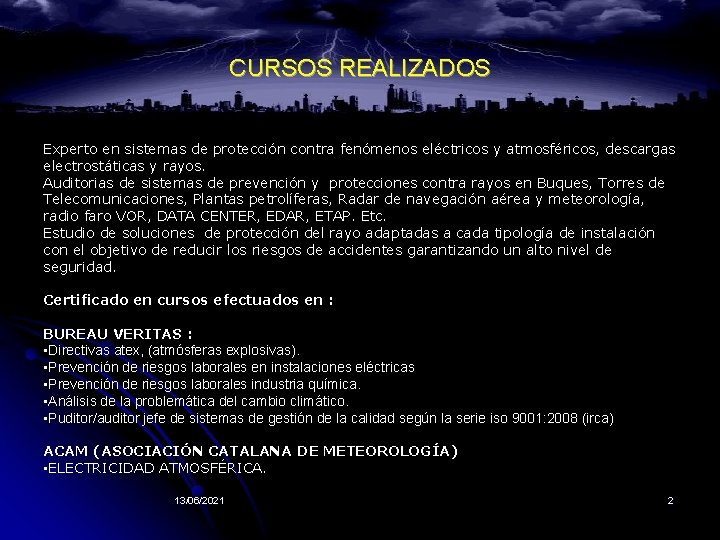

CURSOS REALIZADOS Experto en sistemas de protección contra fenómenos eléctricos y atmosféricos, descargas electrostáticas y rayos. Auditorias de sistemas de prevención y protecciones contra rayos en Buques, Torres de Telecomunicaciones, Plantas petrolíferas, Radar de navegación aérea y meteorología, radio faro VOR, DATA CENTER, EDAR, ETAP. Etc. Estudio de soluciones de protección del rayo adaptadas a cada tipología de instalación con el objetivo de reducir los riesgos de accidentes garantizando un alto nivel de seguridad. Certificado en cursos efectuados en : BUREAU VERITAS : • Directivas atex, (atmósferas explosivas). • Prevención de riesgos laborales en instalaciones eléctricas • Prevención de riesgos laborales industria química. • Análisis de la problemática del cambio climático. • Puditor/auditor jefe de sistemas de gestión de la calidad según la serie iso 9001: 2008 (irca) ACAM (ASOCIACIÓN CATALANA DE METEOROLOGÍA) • ELECTRICIDAD ATMOSFÉRICA. 13/06/2021 2

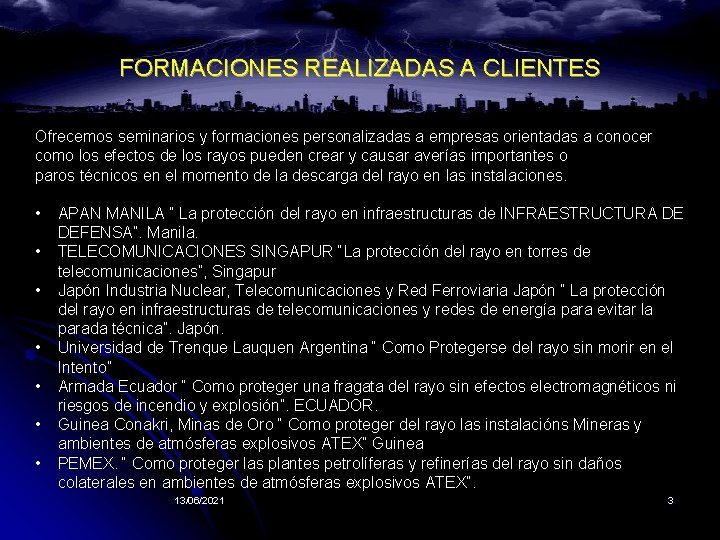

FORMACIONES REALIZADAS A CLIENTES Ofrecemos seminarios y formaciones personalizadas a empresas orientadas a conocer como los efectos de los rayos pueden crear y causar averías importantes o paros técnicos en el momento de la descarga del rayo en las instalaciones. • • APAN MANILA “ La protección del rayo en infraestructuras de INFRAESTRUCTURA DE DEFENSA”. Manila. TELECOMUNICACIONES SINGAPUR “La protección del rayo en torres de telecomunicaciones”, Singapur Japón Industria Nuclear, Telecomunicaciones y Red Ferroviaria Japón “ La protección del rayo en infraestructuras de telecomunicaciones y redes de energía para evitar la parada técnica”. Japón. Universidad de Trenque Lauquen Argentina “ Como Protegerse del rayo sin morir en el Intento” Armada Ecuador “ Como proteger una fragata del rayo sin efectos electromagnéticos ni riesgos de incendio y explosión”. ECUADOR. Guinea Conakri, Minas de Oro “ Como proteger del rayo las instalacións Mineras y ambientes de atmósferas explosivos ATEX” Guinea PEMEX. “ Como proteger las plantes petrolíferas y refinerías del rayo sin daños colaterales en ambientes de atmósferas explosivos ATEX”. 13/06/2021 3

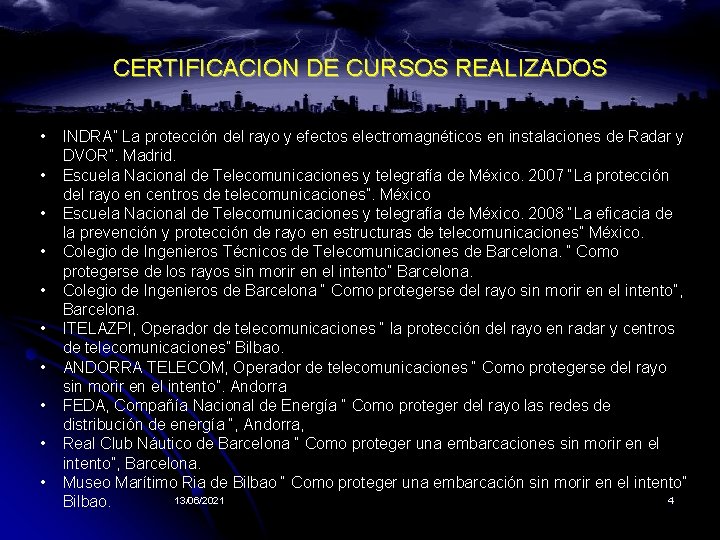

CERTIFICACION DE CURSOS REALIZADOS • • • INDRA” La protección del rayo y efectos electromagnéticos en instalaciones de Radar y DVOR”. Madrid. Escuela Nacional de Telecomunicaciones y telegrafía de México. 2007 “La protección del rayo en centros de telecomunicaciones”. México Escuela Nacional de Telecomunicaciones y telegrafía de México. 2008 “La eficacia de la prevención y protección de rayo en estructuras de telecomunicaciones” México. Colegio de Ingenieros Técnicos de Telecomunicaciones de Barcelona. “ Como protegerse de los rayos sin morir en el intento” Barcelona. Colegio de Ingenieros de Barcelona “ Como protegerse del rayo sin morir en el intento”, Barcelona. ITELAZPI, Operador de telecomunicaciones “ la protección del rayo en radar y centros de telecomunicaciones” Bilbao. ANDORRA TELECOM, Operador de telecomunicaciones “ Como protegerse del rayo sin morir en el intento”. Andorra FEDA, Compañía Nacional de Energía “ Como proteger del rayo las redes de distribución de energía “, Andorra, Real Club Náutico de Barcelona “ Como proteger una embarcaciones sin morir en el intento”, Barcelona. Museo Marítimo Ria de Bilbao “ Como proteger una embarcación sin morir en el intento” 13/06/2021 4 Bilbao.

EL CAMBIO CLIMÁTICO OBLIGA A LA REVISIÓN DE TODOS LOS SISTEMAS DE PROTECCIÓN CONTRA EL RAYO PARA ADAPTARLOS AL NUEVO NIVEL DE PROTECCIÓN. 13/06/2021 5

LA EXPERIENCIA “quien no vivió una experiencia de rayo, NO conoce una de las fuerzas mas destructoras de la naturaleza que pueden aparecer y desaparecer en menos de un segundo ” Angel Rodriguez, 1990 13/06/2021 6

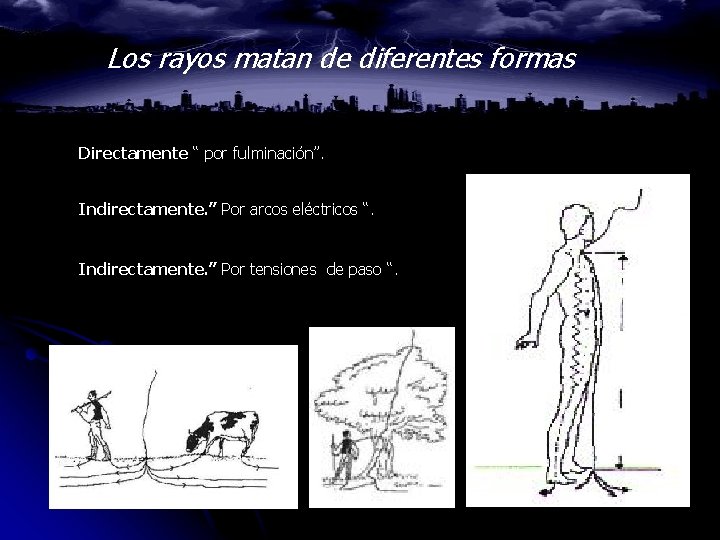

Los rayos matan de diferentes formas Directamente “ por fulminación”. Indirectamente. ” Por arcos eléctricos “. Indirectamente. ” Por tensiones de paso “. 13/06/2021 7

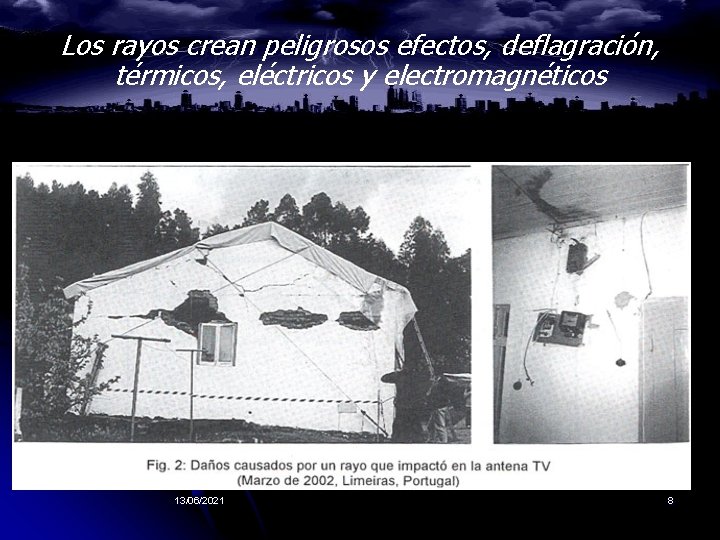

Los rayos crean peligrosos efectos, deflagración, térmicos, eléctricos y electromagnéticos 13/06/2021 8

El riesgo existe en cualquier lugar y momento 13/06/2021 9

Los rayos pueden impactar en cualquier lugar y en cualquier momento El rayo es como una lotería Te puede tocar a ti Una …. . entre un millón Si te toca ……. Pero si lo excitas, los daños pueden ser leves o muy destructivos 13/06/2021 10

Con contaminación ambiental 13/06/2021 11

o con daños incalculables 13/06/2021 12

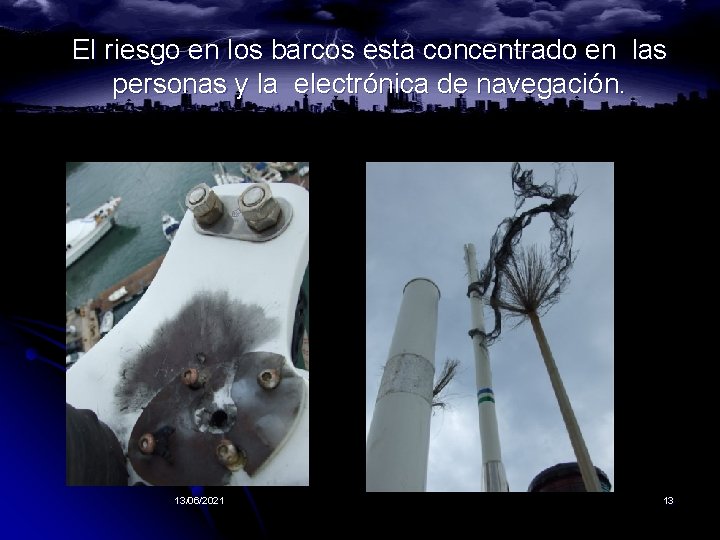

El riesgo en los barcos esta concentrado en las personas y la electrónica de navegación. 13/06/2021 13

LA TEORIA DEL FENOMENO DEL RAYO DESDE EL PRINCIPIO TERMODINAMICO. 13/06/2021 14

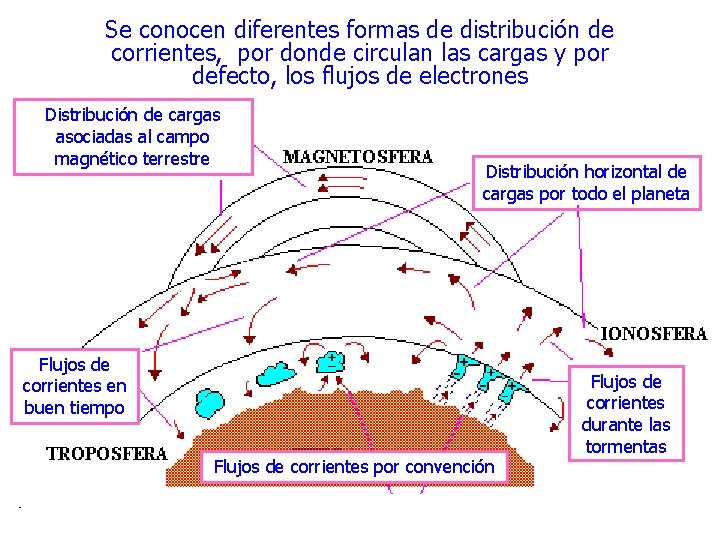

Se conocen diferentes formas de distribución de corrientes, por donde circulan las cargas y por defecto, los flujos de electrones Distribución de cargas asociadas al campo magnético terrestre Distribución horizontal de cargas por todo el planeta Flujos de corrientes en buen tiempo Flujos de corrientes por convención 13/06/2021 Flujos de corrientes durante las tormentas 15

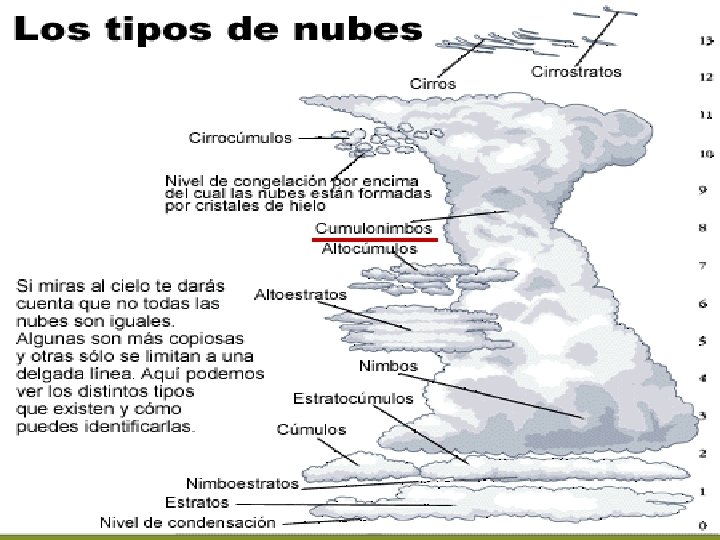

Hay diferentes tipos de nubes, siendo el CUMULONIMBOS la nube típica de tormenta. . 13/06/2021 16

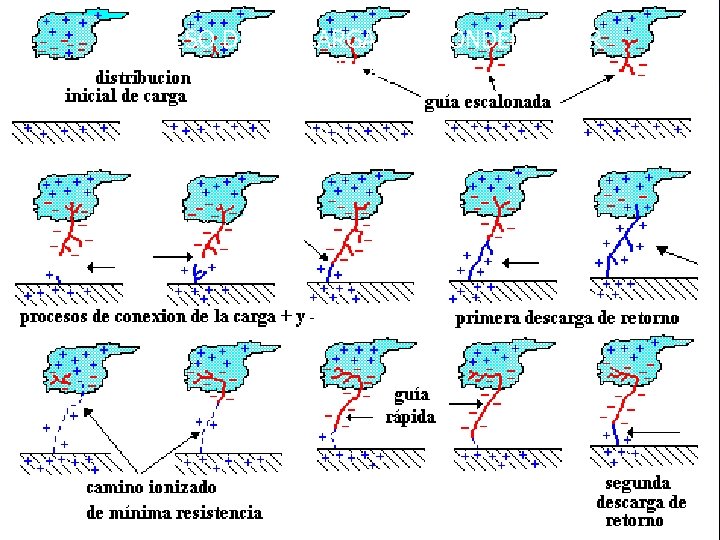

PROCESO DE DESCARGA DEL CONDENSADOR (NUBE) 13/06/2021 17

Descendentes o negativos los rayos negativos pueden impactar Directamente en el suelo. En un Lateral de la estructura O cerca de estructuras altas 13/06/2021 18

Estudio del comportamiento del rayo INT Los rayos positivos Destruyen materiales sin dejar rastros de daños eléctricos en tierra, Sus 13/06/2021 son como una explosión sin carga térmica. 19 efectos

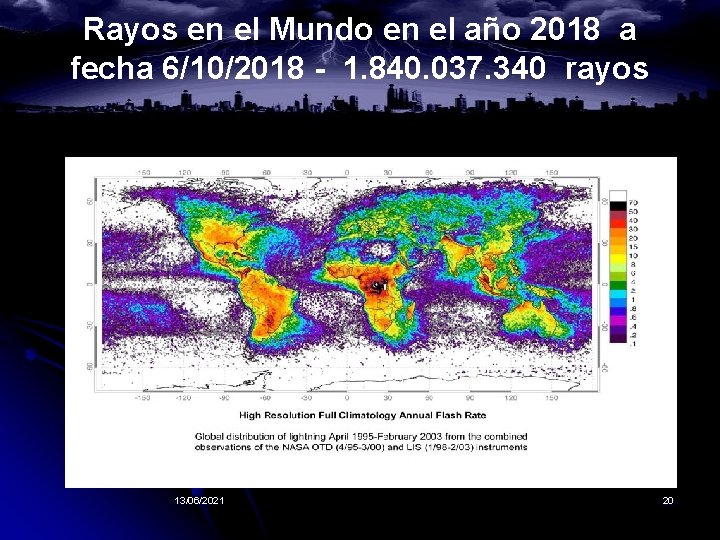

Rayos en el Mundo en el año 2018 a fecha 6/10/2018 - 1. 840. 037. 340 rayos 13/06/2021 20

¿Cuándo aparece el peligro? Todos nosotros elemento en expuesto al cualquier lugar tormentas. y cualquier tierra está peligro en durante las Las estadísticas dicen que hay 1 probabilidad entre 1 Millon de que te caiga un rayo. Pero lo cierto es que se te puede poner los pelos de punta 500. 000 Voltios 21

22

Este seria el proceso en menos de 1 segundo 1. Ionización 2. Exitación 3. Trazador 4. Descarga El Aire en ese momento Superara los 30. 000 ºC Y creando efectos ocultos 1 2 3 4 23

Datos proporcionados por Schneider Electric en su guia de proteccións de sobretensións 24

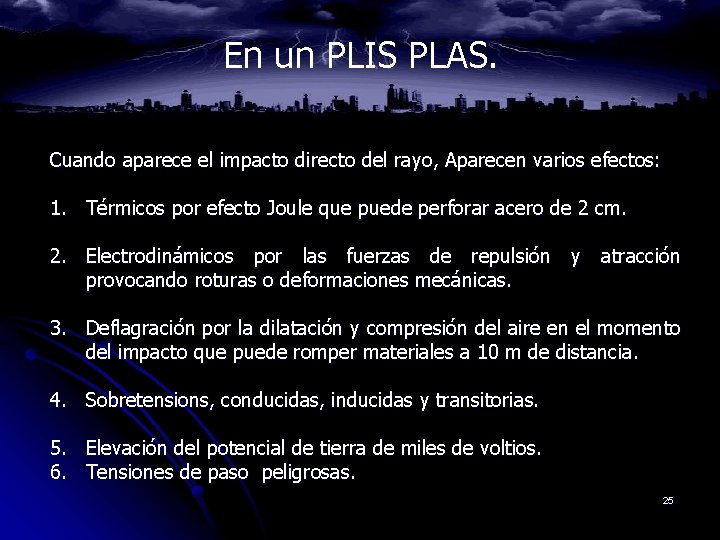

En un PLIS PLAS. Cuando aparece el impacto directo del rayo, Aparecen varios efectos: 1. Térmicos por efecto Joule que puede perforar acero de 2 cm. 2. Electrodinámicos por las fuerzas de repulsión y atracción provocando roturas o deformaciones mecánicas. 3. Deflagración por la dilatación y compresión del aire en el momento del impacto que puede romper materiales a 10 m de distancia. 4. Sobretensions, conducidas, inducidas y transitorias. 5. 6. Elevación del potencial de tierra de miles de voltios. Tensiones de paso peligrosas. 25

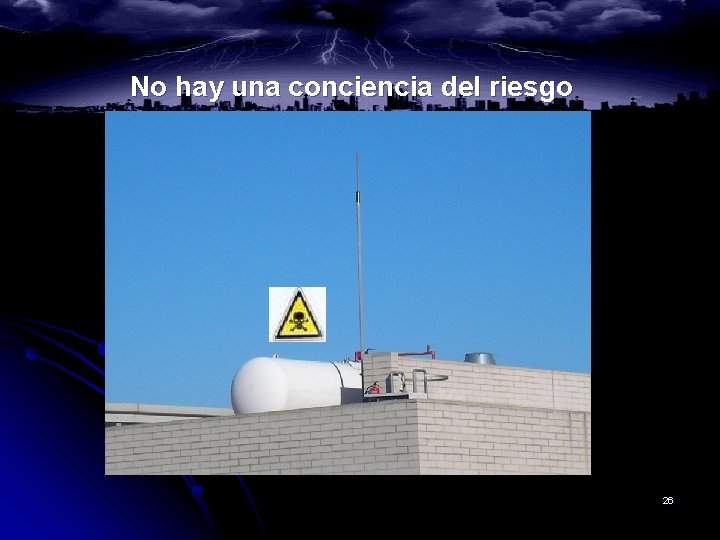

No hay una conciencia del riesgo 26

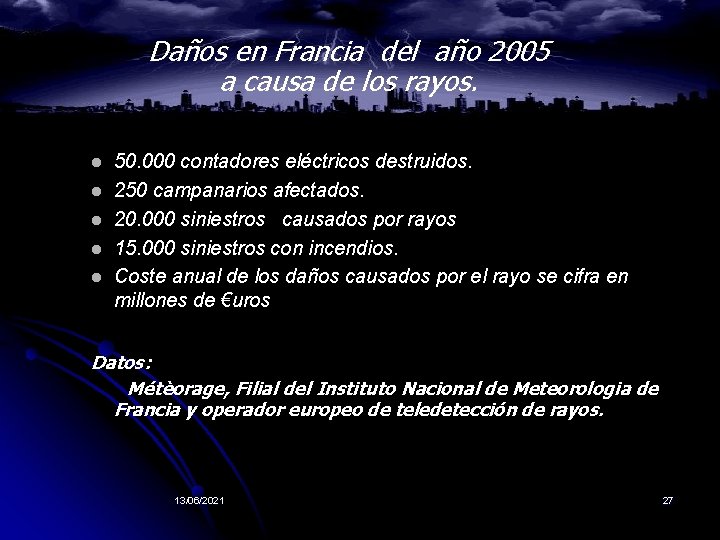

Daños en Francia del año 2005 a causa de los rayos. l l l 50. 000 contadores eléctricos destruidos. 250 campanarios afectados. 20. 000 siniestros causados por rayos 15. 000 siniestros con incendios. Coste anual de los daños causados por el rayo se cifra en millones de €uros Datos: Métèorage, Filial del Instituto Nacional de Meteorologia de Francia y operador europeo de teledetección de rayos. 13/06/2021 27

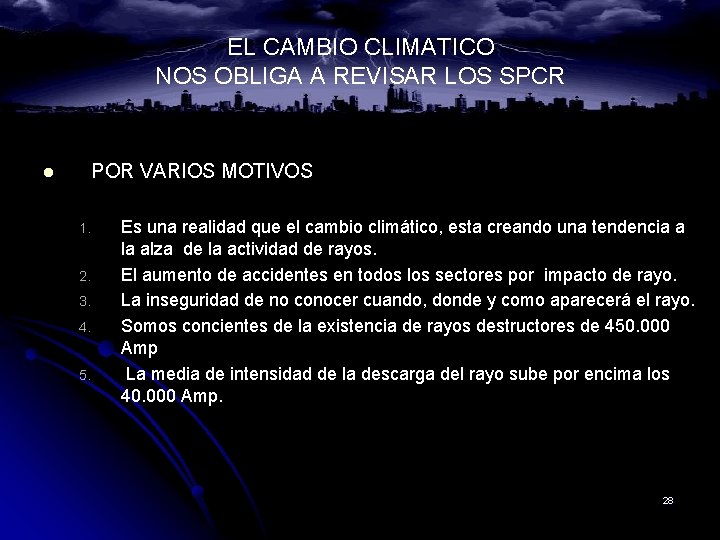

EL CAMBIO CLIMATICO NOS OBLIGA A REVISAR LOS SPCR POR VARIOS MOTIVOS l 1. 2. 3. 4. 5. Es una realidad que el cambio climático, esta creando una tendencia a la alza de la actividad de rayos. El aumento de accidentes en todos los sectores por impacto de rayo. La inseguridad de no conocer cuando, donde y como aparecerá el rayo. Somos concientes de la existencia de rayos destructores de 450. 000 Amp La media de intensidad de la descarga del rayo sube por encima los 40. 000 Amp. 28

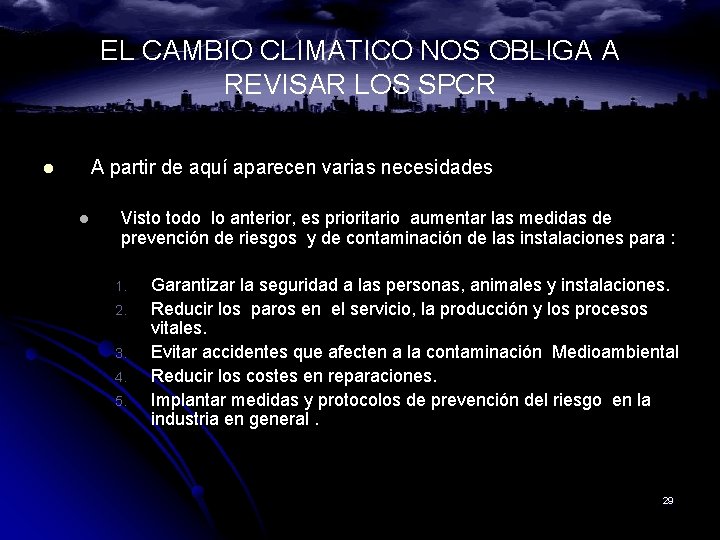

EL CAMBIO CLIMATICO NOS OBLIGA A REVISAR LOS SPCR A partir de aquí aparecen varias necesidades l l Visto todo lo anterior, es prioritario aumentar las medidas de prevención de riesgos y de contaminación de las instalaciones para : 1. 2. 3. 4. 5. Garantizar la seguridad a las personas, animales y instalaciones. Reducir los paros en el servicio, la producción y los procesos vitales. Evitar accidentes que afecten a la contaminación Medioambiental Reducir los costes en reparaciones. Implantar medidas y protocolos de prevención del riesgo en la industria en general. 29

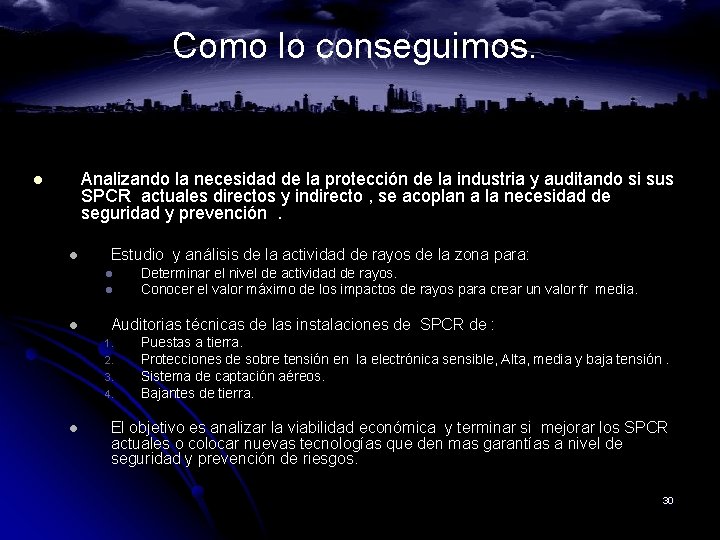

Como lo conseguimos. Analizando la necesidad de la protección de la industria y auditando si sus SPCR actuales directos y indirecto , se acoplan a la necesidad de seguridad y prevención. l l Estudio y análisis de la actividad de rayos de la zona para: l l l Auditorias técnicas de las instalaciones de SPCR de : 1. 2. 3. 4. l Determinar el nivel de actividad de rayos. Conocer el valor máximo de los impactos de rayos para crear un valor fr media. Puestas a tierra. Protecciones de sobre tensión en la electrónica sensible, Alta, media y baja tensión. Sistema de captación aéreos. Bajantes de tierra. El objetivo es analizar la viabilidad económica y terminar si mejorar los SPCR actuales o colocar nuevas tecnologías que den mas garantías a nivel de seguridad y prevención de riesgos. 30

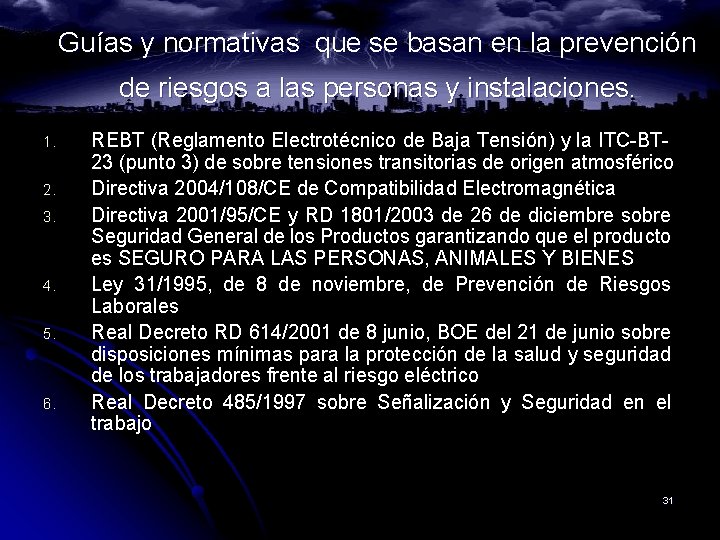

Guías y normativas que se basan en la prevención de riesgos a las personas y instalaciones. 1. 2. 3. 4. 5. 6. REBT (Reglamento Electrotécnico de Baja Tensión) y la ITC-BT 23 (punto 3) de sobre tensiones transitorias de origen atmosférico Directiva 2004/108/CE de Compatibilidad Electromagnética Directiva 2001/95/CE y RD 1801/2003 de 26 de diciembre sobre Seguridad General de los Productos garantizando que el producto es SEGURO PARA LAS PERSONAS, ANIMALES Y BIENES Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales Real Decreto RD 614/2001 de 8 junio, BOE del 21 de junio sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico Real Decreto 485/1997 sobre Señalización y Seguridad en el trabajo 31

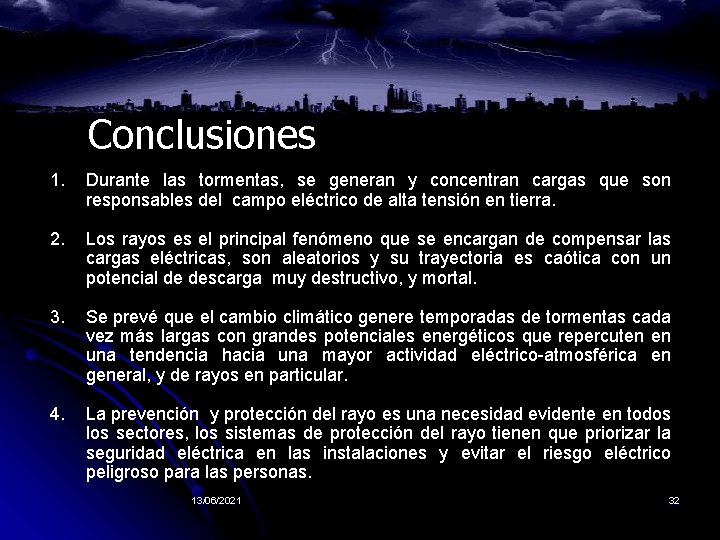

Conclusiones 1. Durante las tormentas, se generan y concentran cargas que son responsables del campo eléctrico de alta tensión en tierra. 2. Los rayos es el principal fenómeno que se encargan de compensar las cargas eléctricas, son aleatorios y su trayectoria es caótica con un potencial de descarga muy destructivo, y mortal. 3. Se prevé que el cambio climático genere temporadas de tormentas cada vez más largas con grandes potenciales energéticos que repercuten en una tendencia hacia una mayor actividad eléctrico-atmosférica en general, y de rayos en particular. 4. La prevención y protección del rayo es una necesidad evidente en todos los sectores, los sistemas de protección del rayo tienen que priorizar la seguridad eléctrica en las instalaciones y evitar el riesgo eléctrico peligroso para las personas. 13/06/2021 32

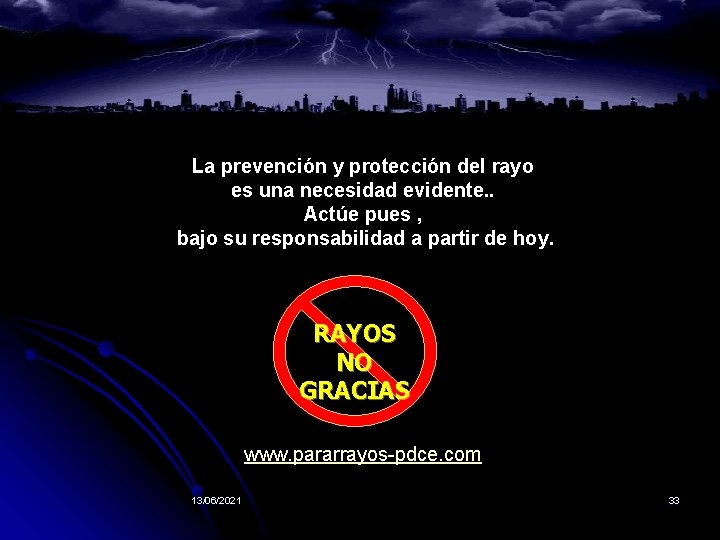

La prevención y protección del rayo es una necesidad evidente. . Actúe pues , bajo su responsabilidad a partir de hoy. RAYOS NO GRACIAS www. pararrayos-pdce. com 13/06/2021 33
