ANTENY I APLIKATORY Irms Vrms Cienka antena pfalowa

ANTENY I APLIKATORY

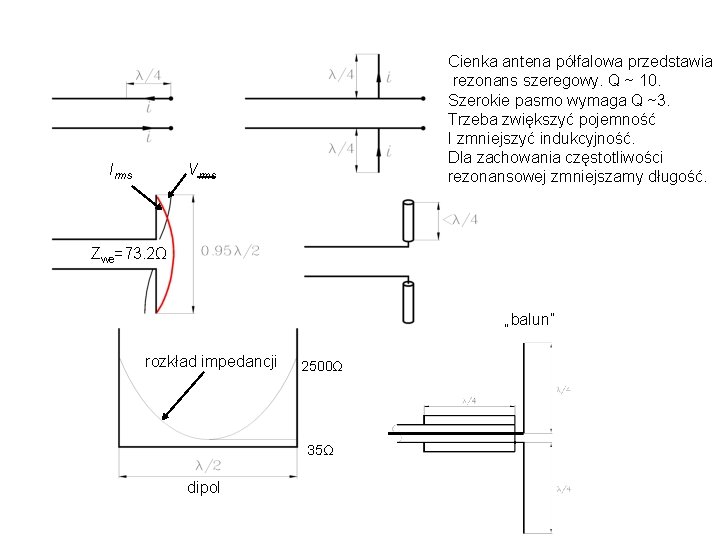

Irms Vrms Cienka antena półfalowa przedstawia rezonans szeregowy. Q ~ 10. Szerokie pasmo wymaga Q ~3. Trzeba zwiększyć pojemność I zmniejszyć indukcyjność. Dla zachowania częstotliwości rezonansowej zmniejszamy długość. Zwe=73. 2Ω „balun” rozkład impedancji 2500Ω 35Ω dipol

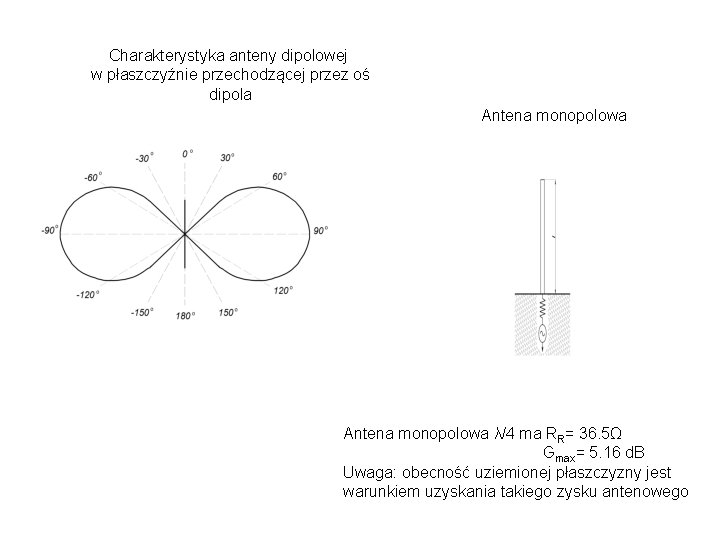

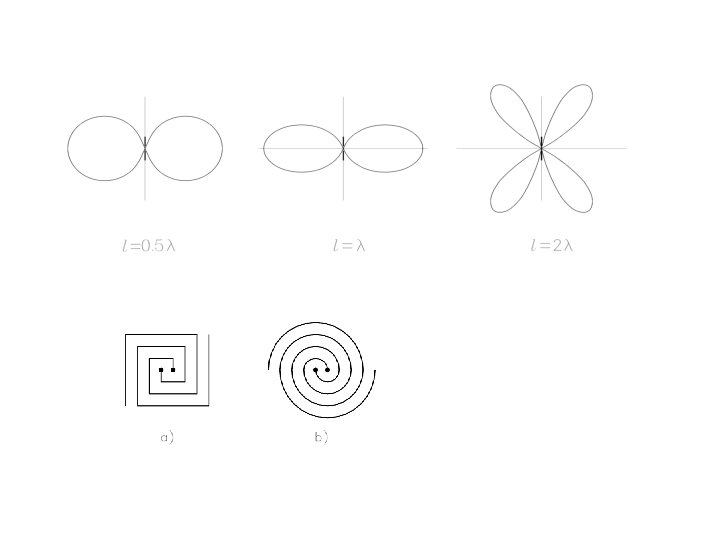

Charakterystyka anteny dipolowej w płaszczyźnie przechodzącej przez oś dipola Antena monopolowa λ/4 ma RR= 36. 5Ω Gmax= 5. 16 d. B Uwaga: obecność uziemionej płaszczyzny jest warunkiem uzyskania takiego zysku antenowego

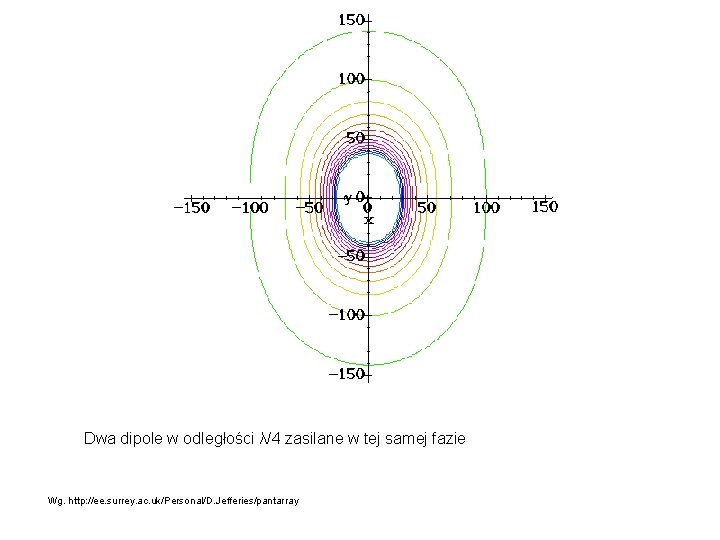

Dwa dipole w odległości λ/4 zasilane w tej samej fazie Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

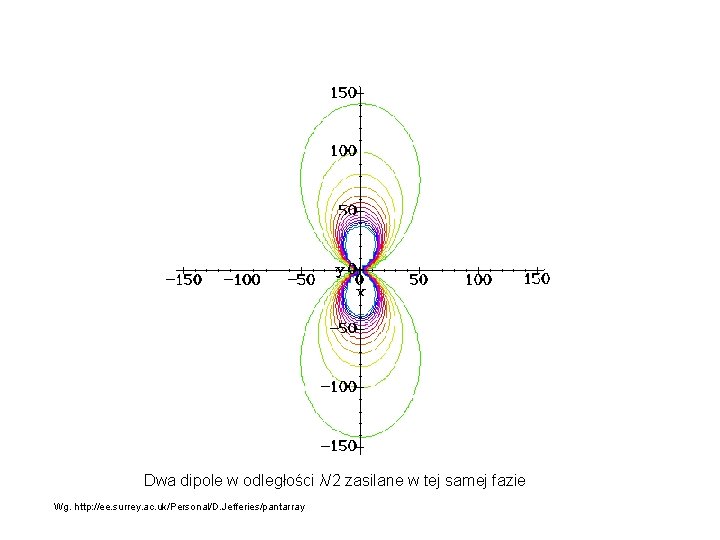

Dwa dipole w odległości λ/2 zasilane w tej samej fazie Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

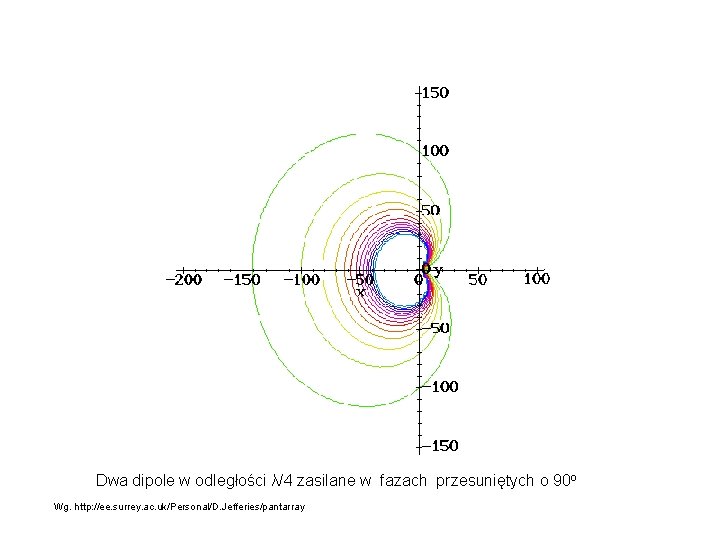

Dwa dipole w odległości λ/4 zasilane w fazach przesuniętych o 90 o Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

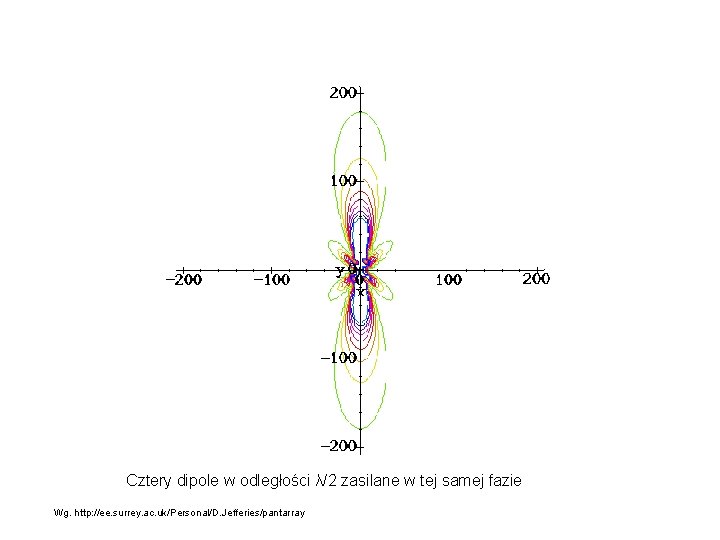

Cztery dipole w odległości λ/2 zasilane w tej samej fazie Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

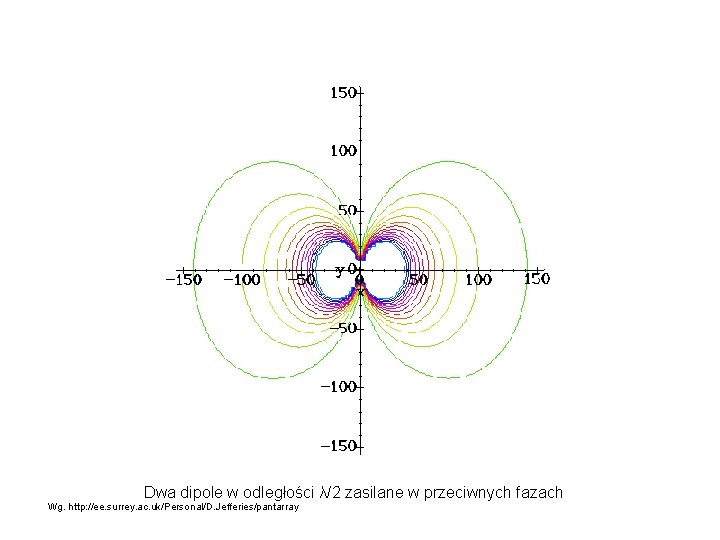

Dwa dipole w odległości λ/2 zasilane w przeciwnych fazach Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

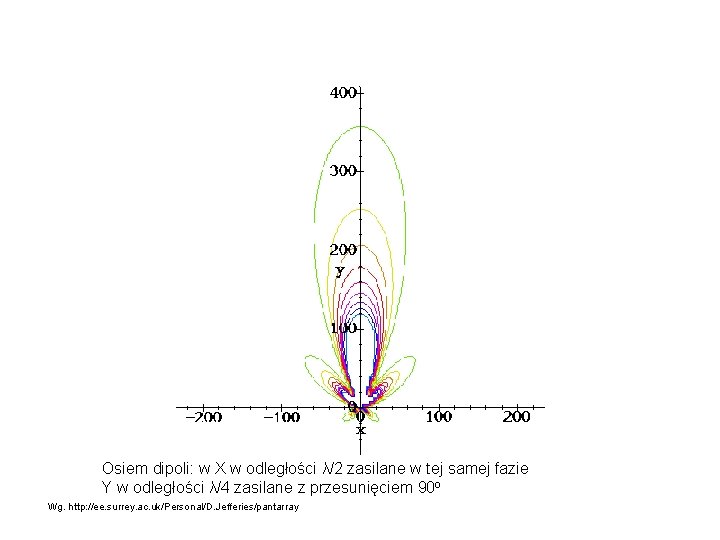

Osiem dipoli: w X w odległości λ/2 zasilane w tej samej fazie Y w odległości λ/4 zasilane z przesunięciem 90 o Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

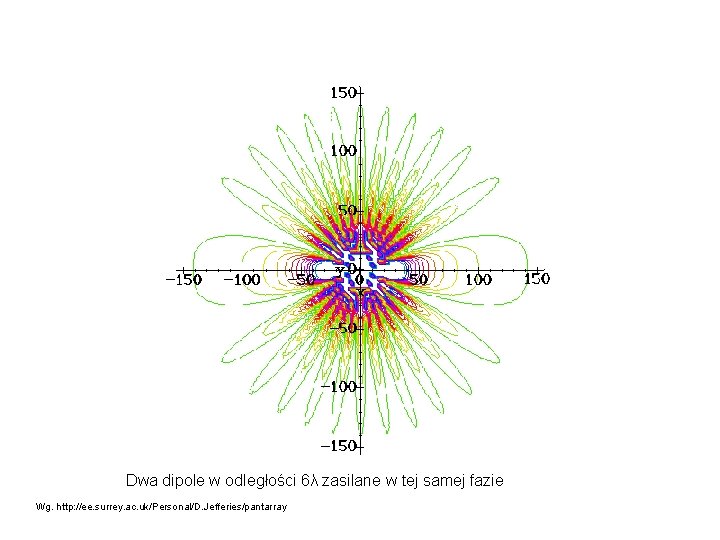

Dwa dipole w odległości 6λ zasilane w tej samej fazie Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

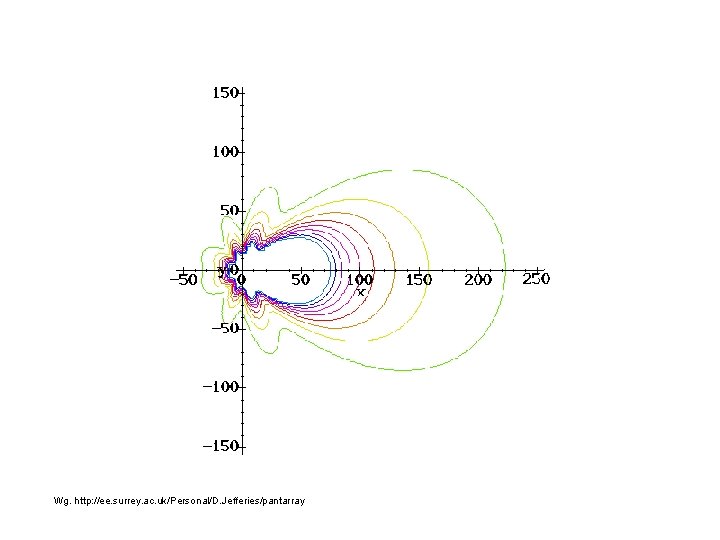

Wg. http: //ee. surrey. ac. uk/Personal/D. Jefferies/pantarray

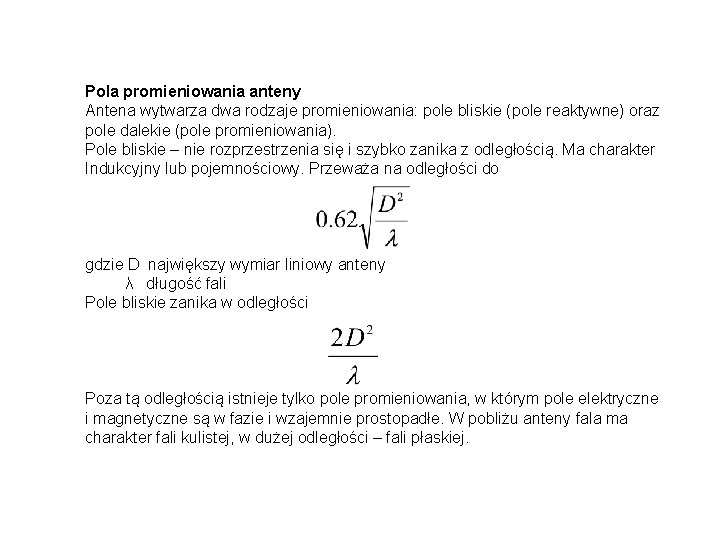

Pola promieniowania anteny Antena wytwarza dwa rodzaje promieniowania: pole bliskie (pole reaktywne) oraz pole dalekie (pole promieniowania). Pole bliskie – nie rozprzestrzenia się i szybko zanika z odległością. Ma charakter Indukcyjny lub pojemnościowy. Przeważa na odległości do gdzie D największy wymiar liniowy anteny λ długość fali Pole bliskie zanika w odległości Poza tą odległością istnieje tylko pole promieniowania, w którym pole elektryczne i magnetyczne są w fazie i wzajemnie prostopadłe. W pobliżu anteny fala ma charakter fali kulistej, w dużej odległości – fali płaskiej.

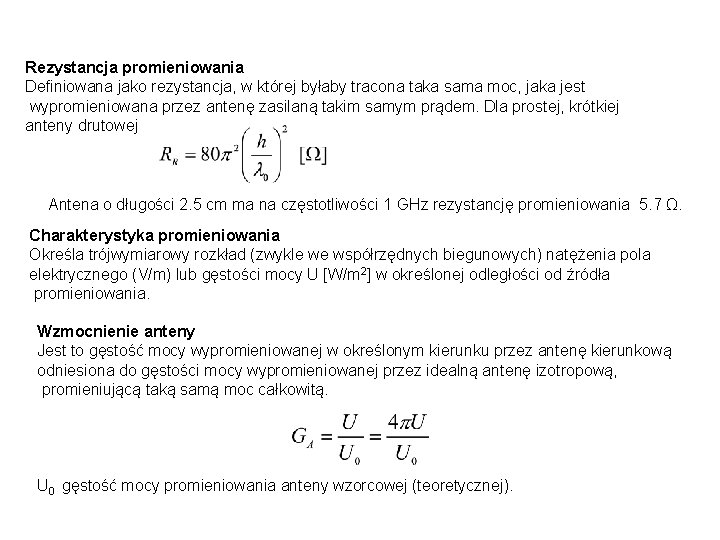

Rezystancja promieniowania Definiowana jako rezystancja, w której byłaby tracona taka sama moc, jaka jest wypromieniowana przez antenę zasilaną takim samym prądem. Dla prostej, krótkiej anteny drutowej Antena o długości 2. 5 cm ma na częstotliwości 1 GHz rezystancję promieniowania 5. 7 Ω. Charakterystyka promieniowania Określa trójwymiarowy rozkład (zwykle we współrzędnych biegunowych) natężenia pola elektrycznego (V/m) lub gęstości mocy U [W/m 2] w określonej odległości od źródła promieniowania. Wzmocnienie anteny Jest to gęstość mocy wypromieniowanej w określonym kierunku przez antenę kierunkową odniesiona do gęstości mocy wypromieniowanej przez idealną antenę izotropową, promieniującą taką samą moc całkowitą. U 0 gęstość mocy promieniowania anteny wzorcowej (teoretycznej).

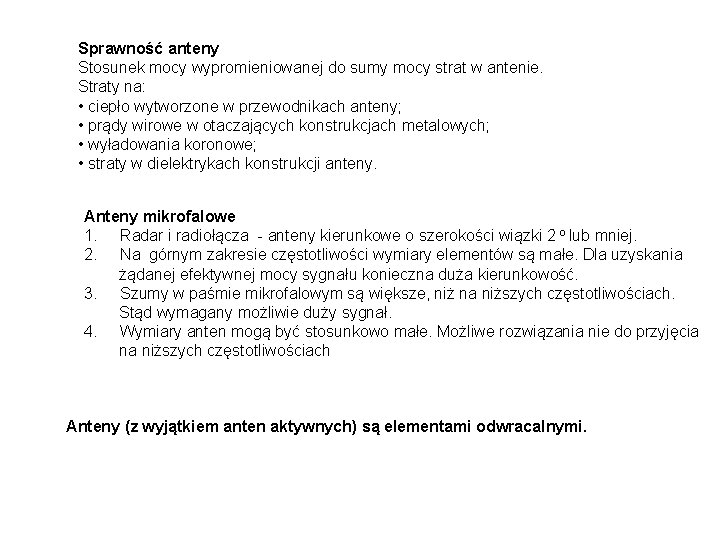

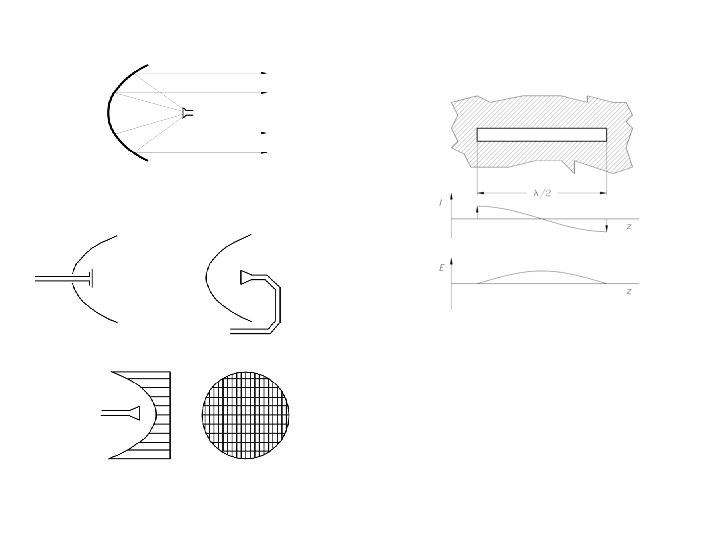

Sprawność anteny Stosunek mocy wypromieniowanej do sumy mocy strat w antenie. Straty na: • ciepło wytworzone w przewodnikach anteny; • prądy wirowe w otaczających konstrukcjach metalowych; • wyładowania koronowe; • straty w dielektrykach konstrukcji anteny. Anteny mikrofalowe 1. Radar i radiołącza - anteny kierunkowe o szerokości wiązki 2 o lub mniej. 2. Na górnym zakresie częstotliwości wymiary elementów są małe. Dla uzyskania żądanej efektywnej mocy sygnału konieczna duża kierunkowość. 3. Szumy w paśmie mikrofalowym są większe, niż na niższych częstotliwościach. Stąd wymagany możliwie duży sygnał. 4. Wymiary anten mogą być stosunkowo małe. Możliwe rozwiązania nie do przyjęcia na niższych częstotliwościach Anteny (z wyjątkiem anten aktywnych) są elementami odwracalnymi.

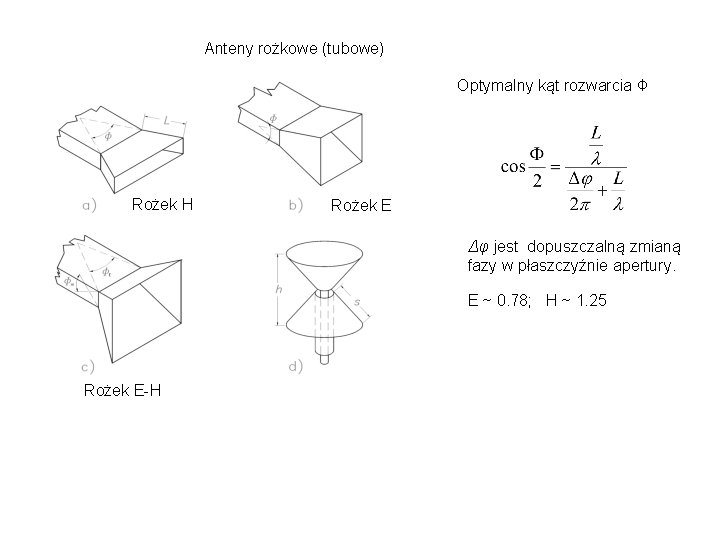

Anteny rożkowe (tubowe) Optymalny kąt rozwarcia Φ Rożek H Rożek E Δφ jest dopuszczalną zmianą fazy w płaszczyźnie apertury. E ~ 0. 78; H ~ 1. 25 Rożek E-H

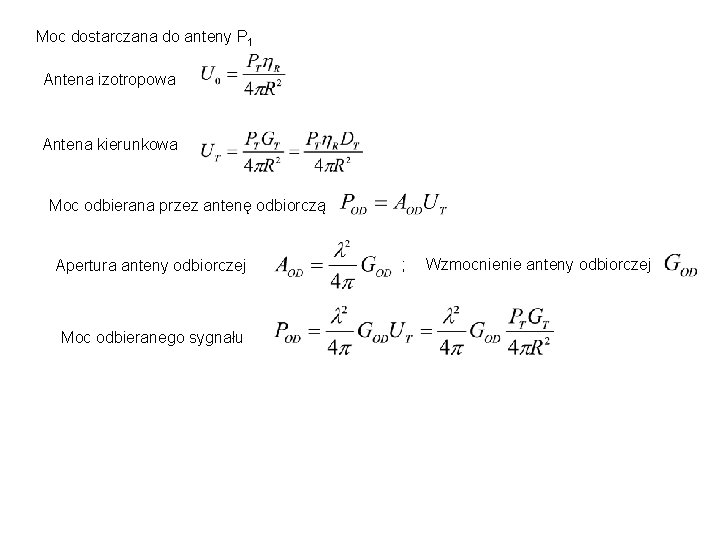

Moc dostarczana do anteny P 1 Antena izotropowa Antena kierunkowa Moc odbierana przez antenę odbiorczą Apertura anteny odbiorczej Moc odbieranego sygnału ; Wzmocnienie anteny odbiorczej

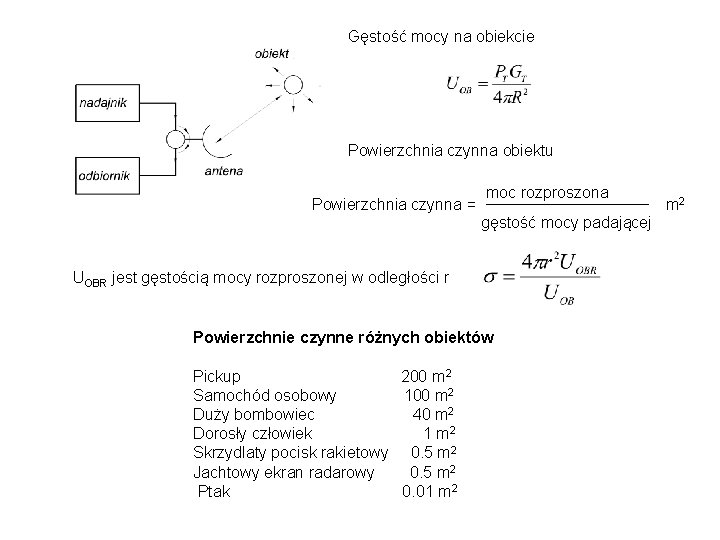

Gęstość mocy na obiekcie Powierzchnia czynna obiektu Powierzchnia czynna = moc rozproszona gęstość mocy padającej UOBR jest gęstością mocy rozproszonej w odległości r Powierzchnie czynne różnych obiektów Pickup 200 m 2 Samochód osobowy 100 m 2 Duży bombowiec 40 m 2 Dorosły człowiek 1 m 2 Skrzydlaty pocisk rakietowy 0. 5 m 2 Jachtowy ekran radarowy 0. 5 m 2 Ptak 0. 01 m 2

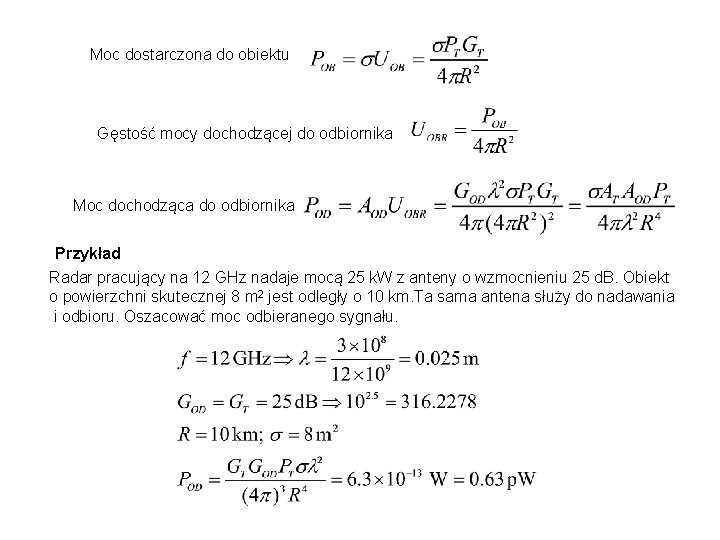

Moc dostarczona do obiektu Gęstość mocy dochodzącej do odbiornika Moc dochodząca do odbiornika Przykład Radar pracujący na 12 GHz nadaje mocą 25 k. W z anteny o wzmocnieniu 25 d. B. Obiekt o powierzchni skutecznej 8 m 2 jest odległy o 10 km. Ta sama antena służy do nadawania i odbioru. Oszacować moc odbieranego sygnału.

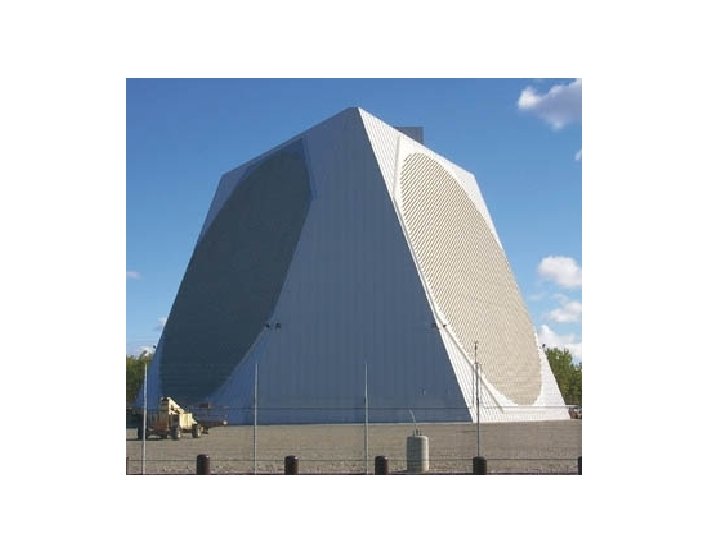

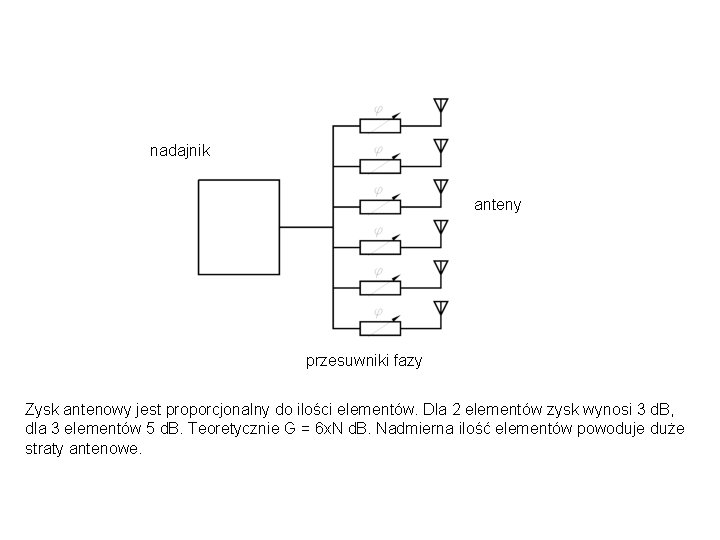

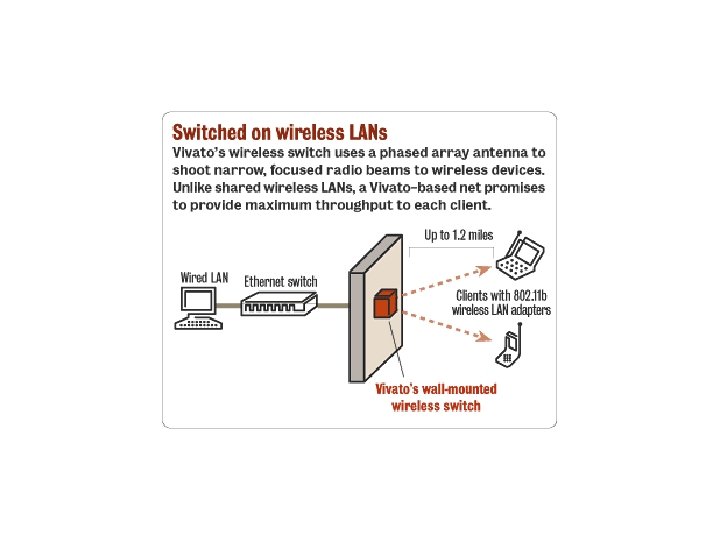

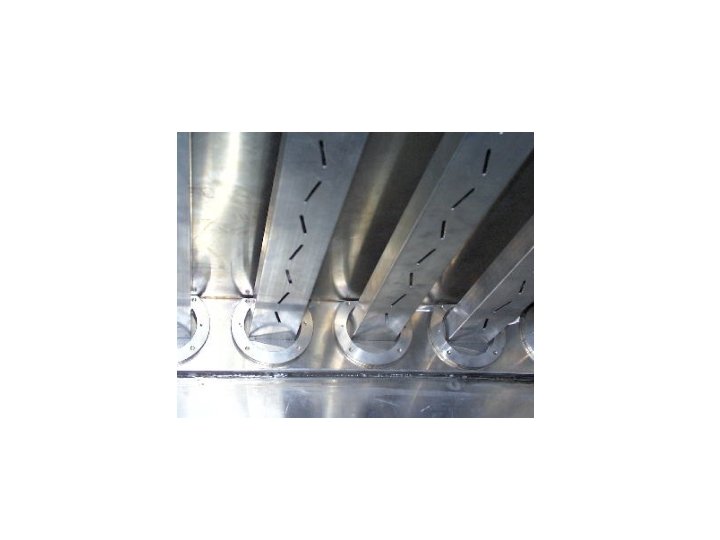

nadajnik anteny przesuwniki fazy Zysk antenowy jest proporcjonalny do ilości elementów. Dla 2 elementów zysk wynosi 3 d. B, dla 3 elementów 5 d. B. Teoretycznie G = 6 x. N d. B. Nadmierna ilość elementów powoduje duże straty antenowe.
