ASSUNTOS DA PALESTRA è História do Rádio è Código Q è Onda eletromagnética è Faixas de frequências è Modulação è Portadora è Banda Lateral è Fonte de Alimentação è Cabos coaxiais è Impedância è R. O. E. è Diagrama de radiação è Ganho e atenuação em decibels è Filtro para TVI è Alcance local è Altura da antena è Propagação ionosférica è Fator de altura è Antena imagem è Onda refletida è ngulo de radiação è Diretividade e orientação de antenas

GRUPO MARCONI DE RADIOEMISSÃO Alguns cientistas que contribuiram para o desenvolvimento da física, em particular, da eletricidade e suas aplicações u. André-Marie Ampère u. Aloisio Galvani u. Alessandro Volta u Michael Faraday u. Heinrich Hertz u. Samuel Breese Morse u. Guglielmo Marconi

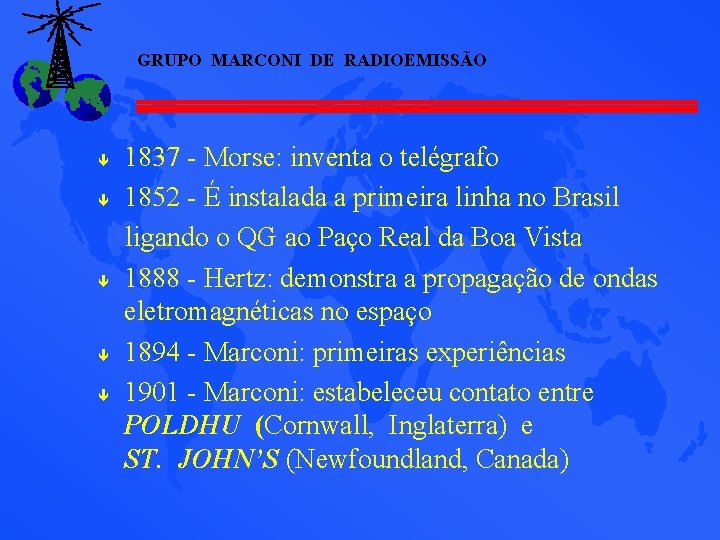

GRUPO MARCONI DE RADIOEMISSÃO ê ê ê 1837 - Morse: inventa o telégrafo 1852 - É instalada a primeira linha no Brasil ligando o QG ao Paço Real da Boa Vista 1888 - Hertz: demonstra a propagação de ondas eletromagnéticas no espaço 1894 - Marconi: primeiras experiências 1901 - Marconi: estabeleceu contato entre POLDHU (Cornwall, Inglaterra) e ST. JOHN’S (Newfoundland, Canada)

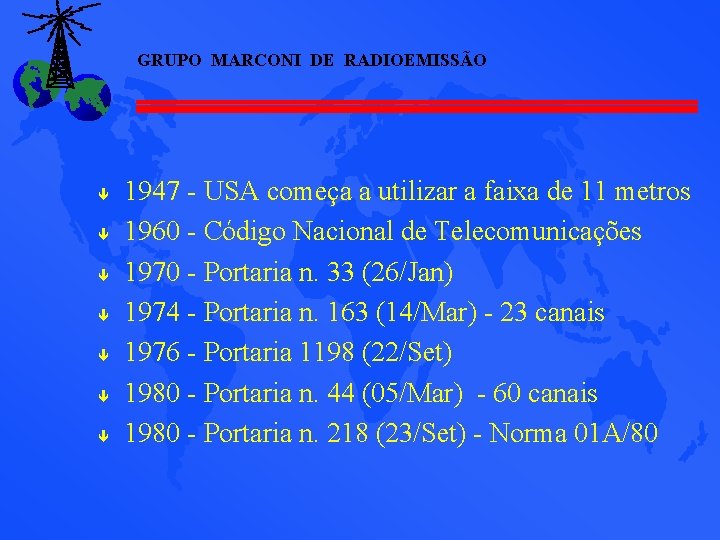

GRUPO MARCONI DE RADIOEMISSÃO ê ê ê ê 1947 - USA começa a utilizar a faixa de 11 metros 1960 - Código Nacional de Telecomunicações 1970 - Portaria n. 33 (26/Jan) 1974 - Portaria n. 163 (14/Mar) - 23 canais 1976 - Portaria 1198 (22/Set) 1980 - Portaria n. 44 (05/Mar) - 60 canais 1980 - Portaria n. 218 (23/Set) - Norma 01 A/80

GRUPO MARCONI DE RADIOEMISSÃO T = PERÍODO MÁXIMO 1 AMPLITUDE UM CICLO TEMPO 0 MÍNIMO -1 Distância percorrida = Velocidade da luz. Tempo = = C. T Frequência (f) = Número de ciclos por unidade de tempo f= 1 T ( T em segundos, f em ciclos/s= Hertz) = C. T= C. 1 f = C f 300. 000 = 11, 11 metros 27. 000

GRUPO MARCONI DE RADIOEMISSÃO 27. 000 CICLOS / SEGUNDOS = 27. 000 Hz = 27 MHz Faixa utilizada para comunicações : 25 k. Hz a 50 GHz

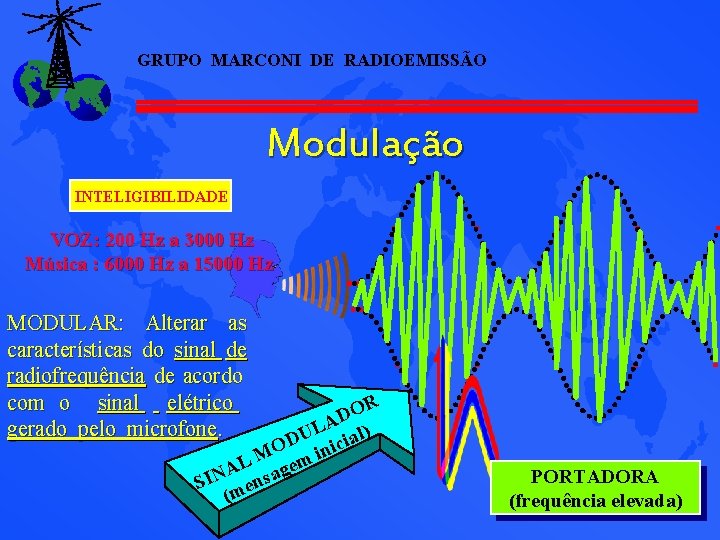

GRUPO MARCONI DE RADIOEMISSÃO Modulação INTELIGIBILIDADE VOZ: 200 Hz a 3000 Hz Música : 6000 Hz a 15000 Hz MODULAR: Alterar as características do sinal de radiofrequência de acordo com o sinal elétrico gerado pelo microfone. OR D LA al) U D ci i O n i L M gem A SIN ensa (m PORTADORA (frequência elevada)

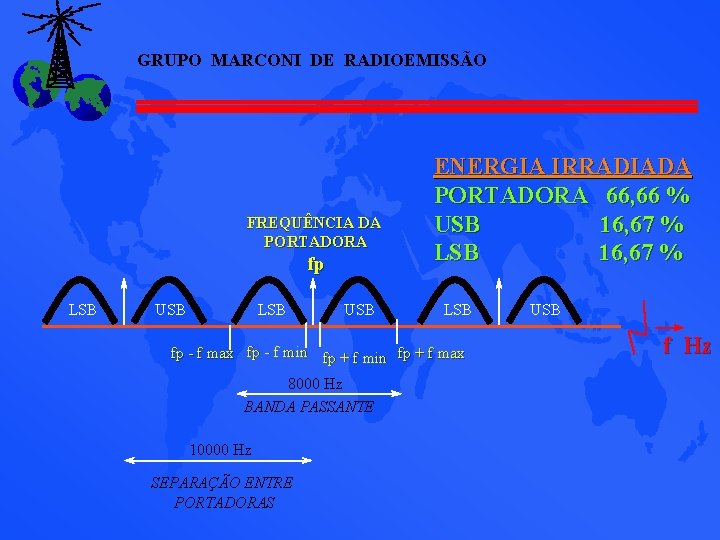

GRUPO MARCONI DE RADIOEMISSÃO FREQUÊNCIA DA PORTADORA fp LSB USB ENERGIA IRRADIADA PORTADORA 66, 66 % USB 16, 67 % LSB fp - f max fp - f min fp + f max 8000 Hz BANDA PASSANTE 10000 Hz SEPARAÇÃO ENTRE PORTADORAS USB f Hz

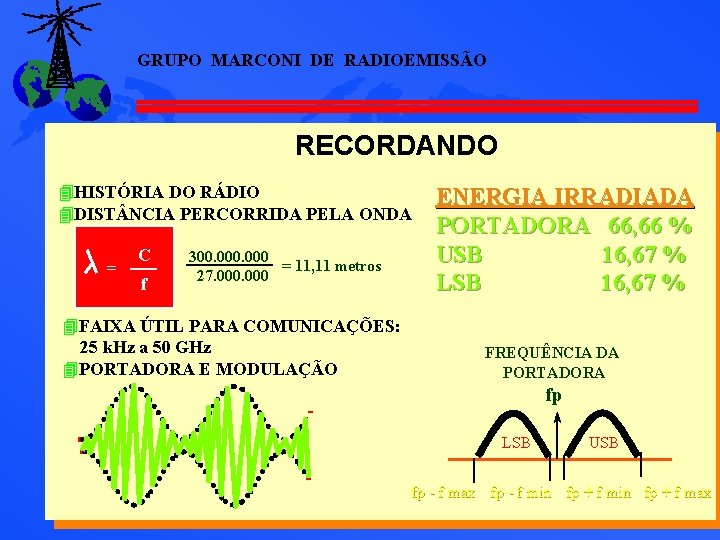

GRUPO MARCONI DE RADIOEMISSÃO RECORDANDO 4 HISTÓRIA DO RÁDIO 4 DIST NCIA PERCORRIDA PELA ONDA = C f 300. 000 = 11, 11 metros 27. 000 4 FAIXA ÚTIL PARA COMUNICAÇÕES: 25 k. Hz a 50 GHz 4 PORTADORA E MODULAÇÃO ENERGIA IRRADIADA PORTADORA 66, 66 % USB 16, 67 % LSB 16, 67 % FREQUÊNCIA DA PORTADORA fp LSB USB fp - f max fp - f min fp + f max

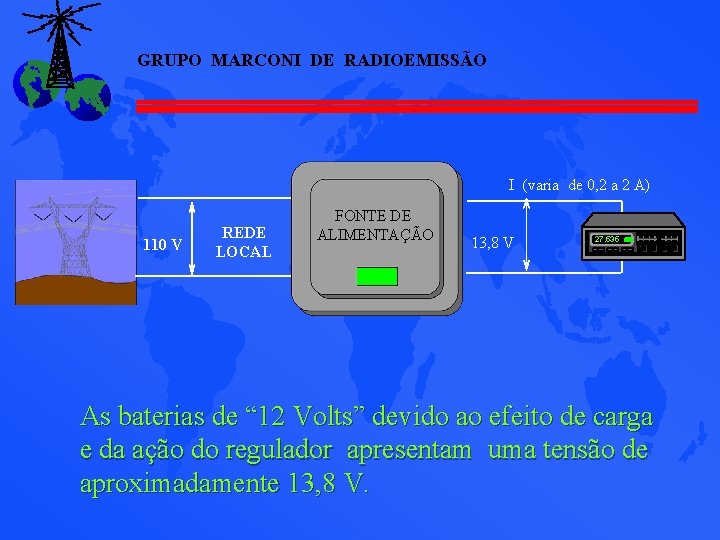

GRUPO MARCONI DE RADIOEMISSÃO I (varia de 0, 2 a 2 A) 110 V REDE LOCAL FONTE DE ALIMENTAÇÃO 13, 8 V 27. 535 As baterias de “ 12 Volts” devido ao efeito de carga e da ação do regulador apresentam uma tensão de aproximadamente 13, 8 V.

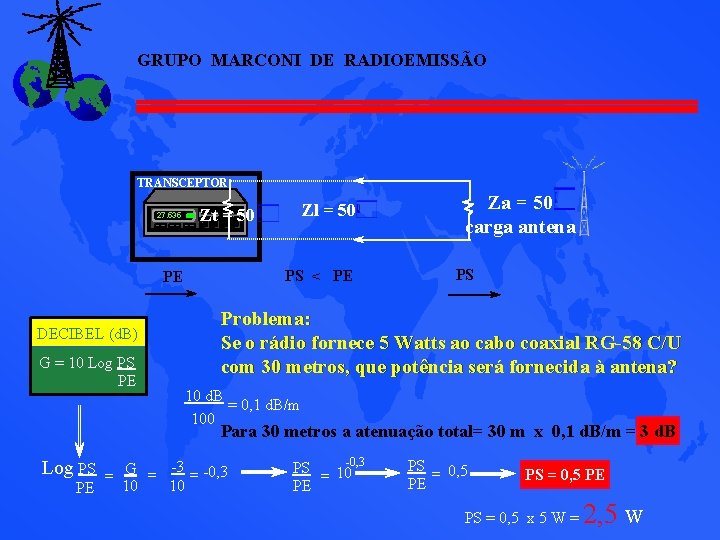

GRUPO MARCONI DE RADIOEMISSÃO TRANSCEPTOR 27. 535 PS < PE PE DECIBEL (d. B) G = 10 Log PS PE Zl = 50 Zt = 50 Za = 50 carga antena PS Problema: Se o rádio fornece 5 Watts ao cabo coaxial RG-58 C/U com 30 metros, que potência será fornecida à antena? 10 d. B = 0, 1 d. B/m 100 Para 30 metros a atenuação total= 30 m x 0, 1 d. B/m = 3 d. B Log PS -3 = -0, 3 = G = 10 10 PE -0, 3 PS 10 = PE PS = 0, 5 x 5 W = 2, 5 W

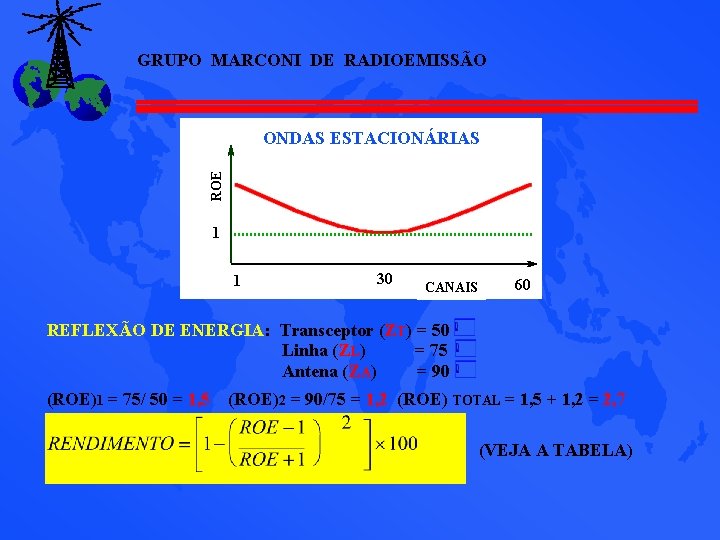

GRUPO MARCONI DE RADIOEMISSÃO ROE ONDAS ESTACIONÁRIAS 1 1 30 CANAIS 60 REFLEXÃO DE ENERGIA: Transceptor (ZT) = 50 Linha (ZL) = 75 Antena (ZA) = 90 (ROE)1 = 75/ 50 = 1, 5 (ROE)2 = 90/75 = 1, 2 (ROE) TOTAL = 1, 5 + 1, 2 = 2, 7 (VEJA A TABELA)

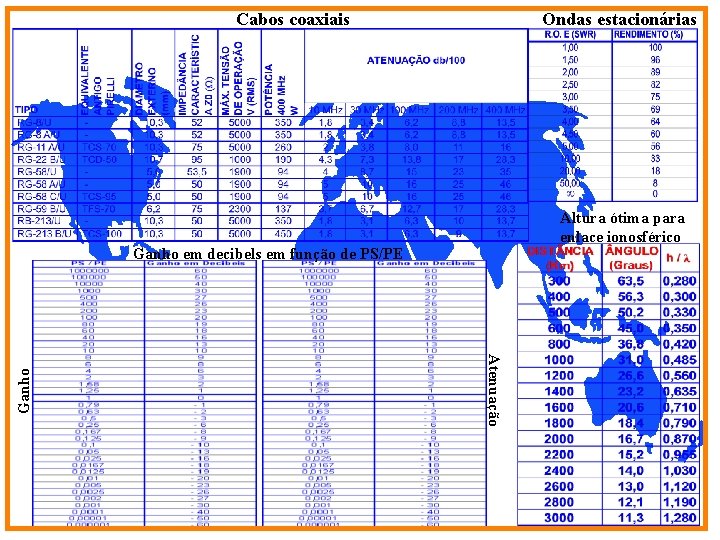

Cabos coaxiais Ondas estacionárias Altura ótima para enlace ionosférico Atenuação Ganho em decibels em função de PS/PE

GRUPO MARCONI DE RADIOEMISSÃO C A C TEMPO 0° 90° 180 ° 270 ° 1/4 l 1/2 l 3/4 l CABO COAXIAL IMPED NCIA Zo = 138 log D d Ö k COMPRIMENTO 299, 8. Kv L= F D - Diâmetro do isolante Kv - Fator de velocidade d - Diâmetro do condutor (RG-58 C/U = 0, 66) k - 2, 25 para polietileno F - Frequência em MHz 360° A - Aberto (fora de fase) C - Curto l (em fase) Rs L INDUT NCIA Rsh Rs L Zo = C CAPACIT NCIA INDUT NCIA Ö L/C IMPED NCIA CARACTERÍSTICA

GRUPO MARCONI DE RADIOEMISSÃO RECORDANDO 4 FONTE DE ALIMENTAÇÃO Ondulação Regulação de linha Regulação de carga Potência mínima 2 A 4 POTÊNCIA DE SAÍDA PS = 0, 5 PE PS = 0, 5 x 5 W = 2, 5 W COMPRIMENTO DO CABO COAXIAL 299, 8. Kv L= F Kv - Fator de velocidade (RG-58 C/U = 0, 66) F - Frequência em MHz 1/4 l = 49, 467/ F 4 ONDAS ESTACIONÁRIAS 1/4 l = 49, 467 27, 305 =1, 812 m

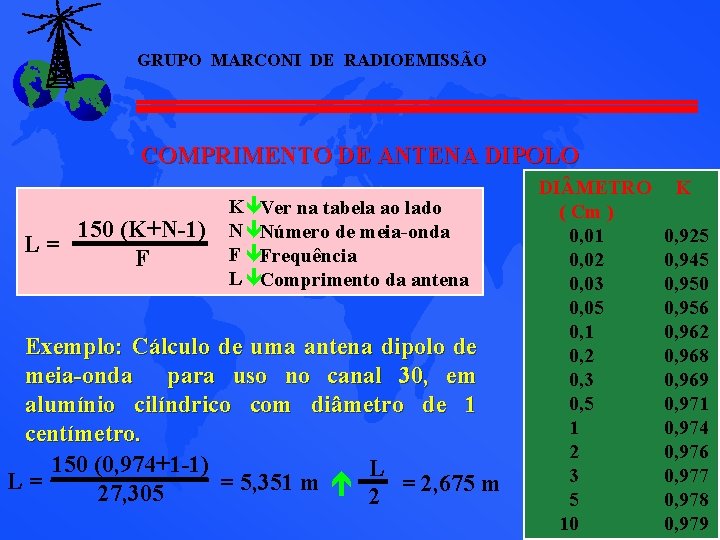

GRUPO MARCONI DE RADIOEMISSÃO COMPRIMENTO DE ANTENA DIPOLO 150 (K+N-1) L= F KêVer na tabela ao lado N êNúmero de meia-onda F êFrequência L êComprimento da antena Exemplo: Cálculo de uma antena dipolo de meia-onda para uso no canal 30, em alumínio cilíndrico com diâmetro de 1 centímetro. 150 (0, 974+1 -1) L L= = 5, 351 m é = 2, 675 m 27, 305 2 DI METRO ( Cm ) 0, 01 0, 02 0, 03 0, 05 0, 1 0, 2 0, 3 0, 5 1 2 3 5 10 K 0, 925 0, 945 0, 950 0, 956 0, 962 0, 968 0, 969 0, 971 0, 974 0, 976 0, 977 0, 978 0, 979

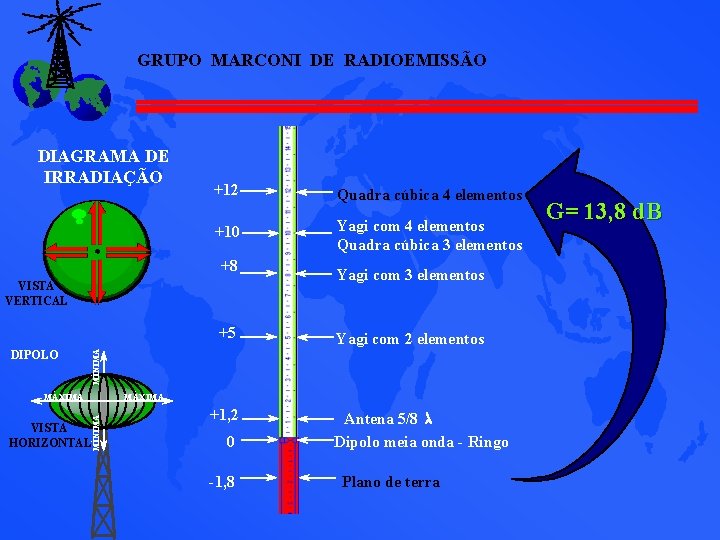

GRUPO MARCONI DE RADIOEMISSÃO DIAGRAMA DE IRRADIAÇÃO +12 Quadra cúbica 4 elementos +10 Yagi com 4 elementos Quadra cúbica 3 elementos +8 VISTA VERTICAL DIPOLO Yagi com 2 elementos MÍNIMA +5 Yagi com 3 elementos MÁXIMA MÍNIMA MÁXIMA VISTA HORIZONTAL +1, 2 0 -1, 8 Antena 5/8 Dipolo meia onda - Ringo Plano de terra G= 13, 8 d. B

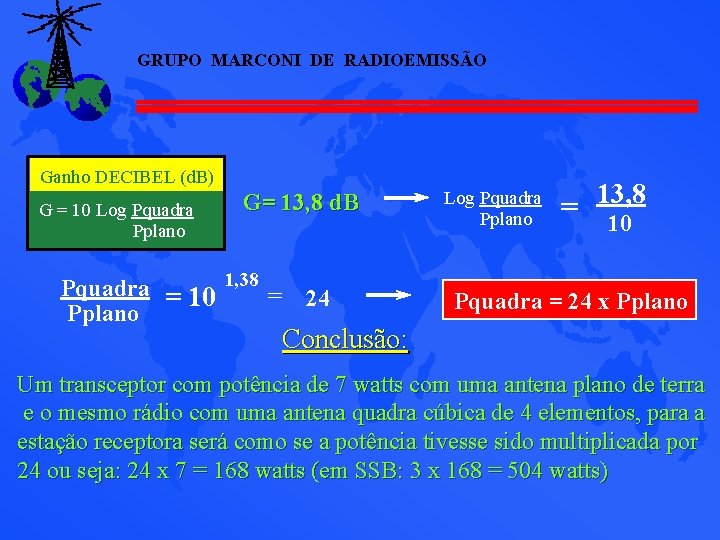

GRUPO MARCONI DE RADIOEMISSÃO Ganho DECIBEL (d. B) G = 10 Log Pquadra Pplano G= 13, 8 d. B Pquadra = 10 1, 38 = 24 Pplano Log Pquadra Pplano 13, 8 = 10 Pquadra = 24 x Pplano Conclusão: Um transceptor com potência de 7 watts com uma antena plano de terra e o mesmo rádio com uma antena quadra cúbica de 4 elementos, para a estação receptora será como se a potência tivesse sido multiplicada por 24 ou seja: 24 x 7 = 168 watts (em SSB: 3 x 168 = 504 watts)

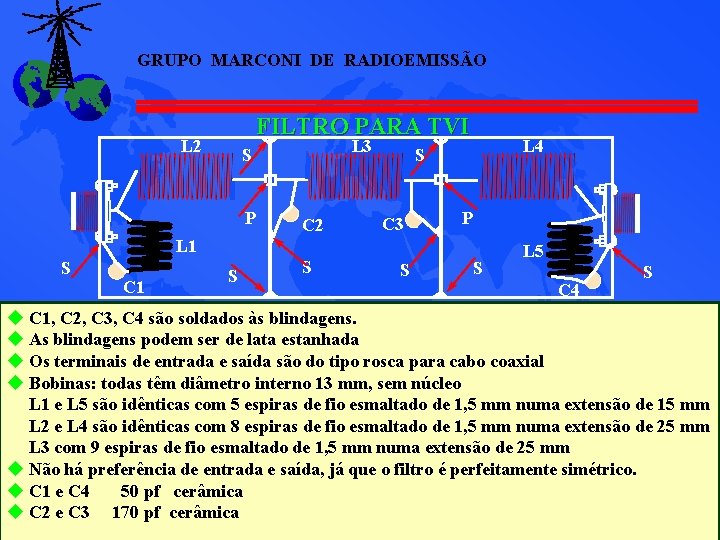

GRUPO MARCONI DE RADIOEMISSÃO FILTRO PARA TVI L 2 L 3 S P C 2 L 4 S C 3 P L 1 S C 1 S S L 5 C 4 S u C 1, C 2, C 3, C 4 são soldados às blindagens. u As blindagens podem ser de lata estanhada u Os terminais de entrada e saída são do tipo rosca para cabo coaxial u Bobinas: todas têm diâmetro interno 13 mm, sem núcleo L 1 e L 5 são idênticas com 5 espiras de fio esmaltado de 1, 5 mm numa extensão de 15 mm L 2 e L 4 são idênticas com 8 espiras de fio esmaltado de 1, 5 mm numa extensão de 25 mm L 3 com 9 espiras de fio esmaltado de 1, 5 mm numa extensão de 25 mm u Não há preferência de entrada e saída, já que o filtro é perfeitamente simétrico. u C 1 e C 4 50 pf cerâmica u C 2 e C 3 170 pf cerâmica

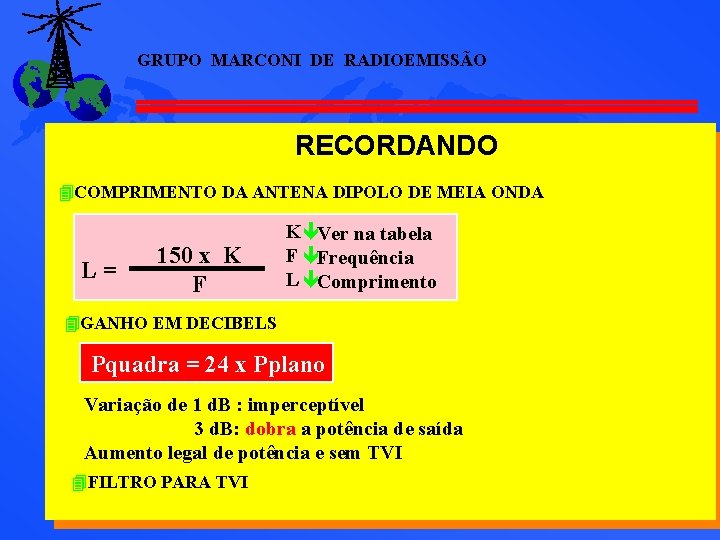

GRUPO MARCONI DE RADIOEMISSÃO RECORDANDO 4 COMPRIMENTO DA ANTENA DIPOLO DE MEIA ONDA L= 150 x K F KêVer na tabela F êFrequência L êComprimento 4 GANHO EM DECIBELS Pquadra = 24 x Pplano Variação de 1 d. B : imperceptível 3 d. B: dobra a potência de saída Aumento legal de potência e sem TVI 4 FILTRO PARA TVI

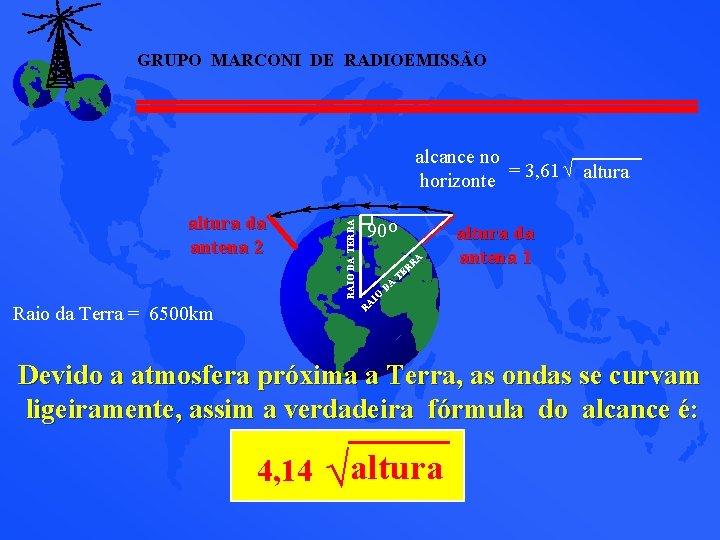

GRUPO MARCONI DE RADIOEMISSÃO altura da antena 2 Raio da Terra = 6500 km RAIO DA TERRA alcance no = 3, 61 Ö altura horizonte 90 o A IO DA RR E T altura da antena 1 RA Devido a atmosfera próxima a Terra, as ondas se curvam ligeiramente, assim a verdadeira fórmula do alcance é: 4, 14 Ö altura

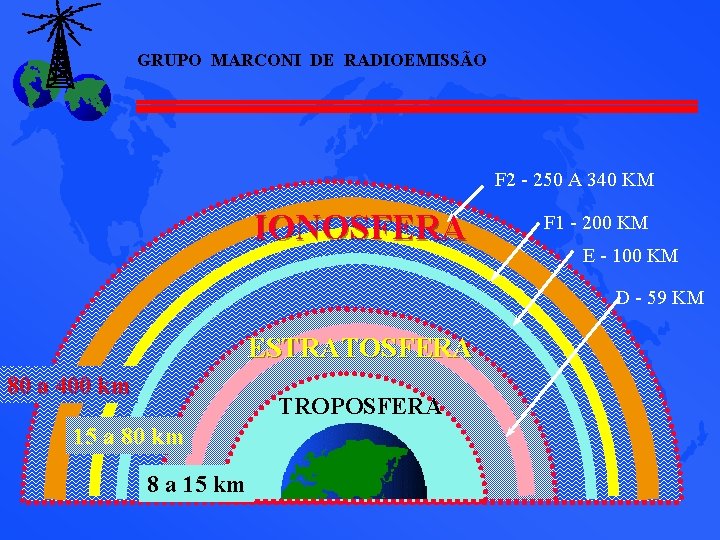

GRUPO MARCONI DE RADIOEMISSÃO F 2 - 250 A 340 KM IONOSFERA F 1 - 200 KM E - 100 KM D - 59 KM ESTRATOSFERA 80 a 400 km TROPOSFERA 15 a 80 km 8 a 15 km

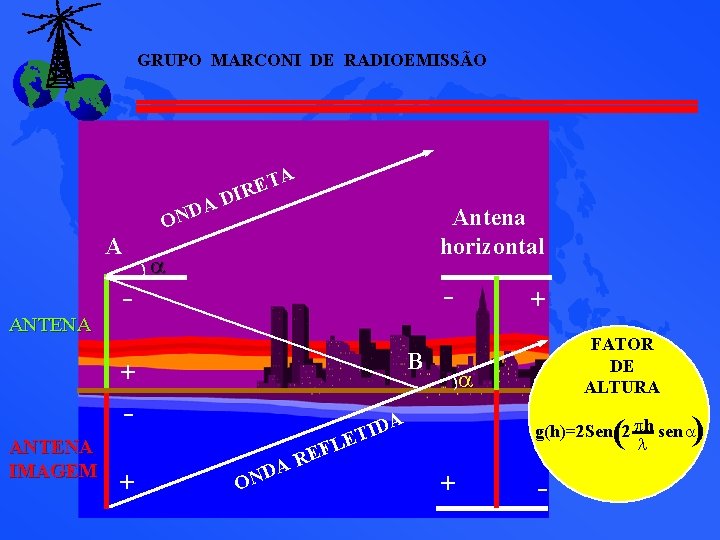

GRUPO MARCONI DE RADIOEMISSÃO A ND D Antena horizontal O A ANTENA A T E IR - )a B + ANTENA IMAGEM + )a ( A + D ON ) g(h)=2 Sen 2 ph sen a l ID T E L F E AR FATOR DE ALTURA + -

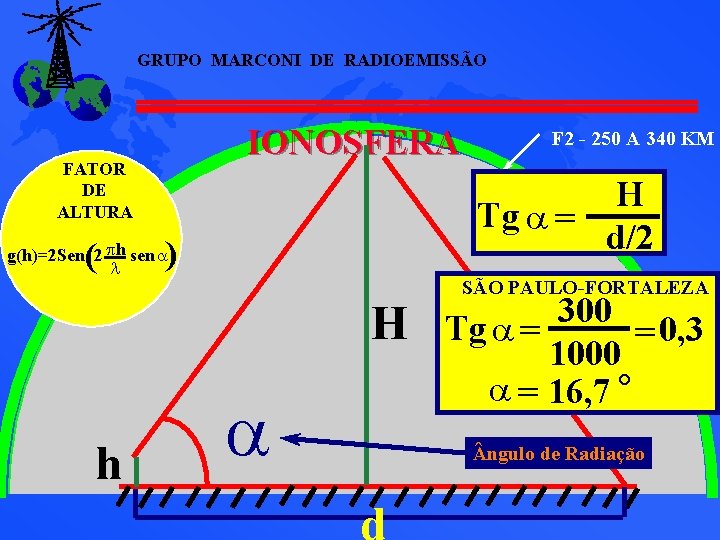

GRUPO MARCONI DE RADIOEMISSÃO IONOSFERA FATOR DE ALTURA ( H Tg a = d/2 ) g(h)=2 Sen 2 ph sen a l H h F 2 - 250 A 340 KM a SÃO PAULO-FORTALEZA 300 Tg a = = 0, 3 1000 a = 16, 7 ° ngulo de Radiação

GRUPO MARCONI DE RADIOEMISSÃO (Bússola) NM O L ° ° c LATITUDE = -3, 76 d LONGITUDE= 38, 52 Fortaleza ê N NG Declinação magnética ) S ) 20° X ê Cos Y=Sena. Senc+Cosa. Cosc. Cos(b-d) Sen X= Cosc. Sen(b-d) Sen Y São Paulo ° ° a LATITUDE = -23, 55 b LONGITUDE= 46, 55

GRUPO MARCONI DE RADIOEMISSÃO RECORDANDO 4 ALCANCE LOCAL 4 NGULO DE RADIAÇÃO IONOSFERA 4, 14 Ö altura F 2 - 250 A 340 KM Tg a = H d/2 H 4 IONOSFERA a h Camada F 2 (250 a 340 km) é a mais importante d 4 FATOR DE ALTURA 4 ORIENTAÇÃO DE ANTENAS ngulo de Radiação ETA IR AD (Bússola) NM NG D ON - Ver tabela )a + T FLE D ON E AR IDA )a 20° ) B + ANTENA IMAGEM Declinação magnética ) ANTENA ê A X ê

BIBLIOGRAFIA: EQUIPAMENTOS E ANTENAS PARA RADIOAMADORES E FAIXA DO CIDADÃO Seleções Eletrônicas Editora Ltda ANTENAS - TEORIA BÁSICA E APLICAÇÕES Luiz Claudio Esteves MANUAL DA FAIXA DO CIDADÃO Hilton A. de Mello AMATEUR RADIO ANTENNAS Harry D. Hooton
