Actualización y vigencia de la representación gráfica Una obra en construcción, en Buenos Aires. La cobertura de la fachada hacia la calle, para evitar salida de polvillo y materiales, está hecha de una gigantografía hecha con la imagen del edificio como quedará terminado. Son fajas ploteadas de un diseño hecho en un CAD con renderizado, que se unen para dar la imagen total. La representación gráfica digital está también en lugares impensados. Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

Las proyecciones ortogonales concertadas. Sistema Monge Contextualización histórica. SÍNTESIS de UBICACIÓN TEMPORAL, CULTURAL y SOCIAL Para la comprensión de los modos de representación de la arquitectura Gaspard Monge 1746 -1818 Gráfica Digital desde 1980 ERA AGRÍCOLA ERA INDUSTRIAL ERA DIGITAL Aprovechamiento y dominio de la tierra El comercio La máquina - La industria La producción y el desarrollo Ciencia y Técnica - Determinismo Comunicaciones La computadora - La Tecnología Las Redes y la Información El Conocimiento Inabarcable El espacio virtual-La Globalización Epicentro: Renacimiento con la PERSPECTIVA Antecedentes dibujo de planos: “ichonografías y ortografías” (Vitruvio- I AC) L. Alberti (1450) Rafael (1515) plantas, cortes y alzados Comunicación de ideas proyectuales LOS SISTEMAS DE mediante sistema de proyecciones DISEÑO ASISTIDO “CAD” ortogonales concertadas – G. Monge LA GRÁFICA DIGITAL y la Geometría Descriptiva La estandarización ISO–Pluralización del La confección de planos con Lenguaje Gráfico (arquitectos, ingenieros Tecnología de representación gráfica de todas las ramas, otros prof y oficios) Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

"Todo dibujo es un acto que trasciende al ser humano. Porque dibujar es un acto de pensamiento, de creación, y de comunicación. " Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

DIBUJO TECNOLOGICO • Instrumental • Nivel Normativo (IRAM-ISO-DIN) • Lenguaje Gráfico de comunicación en la industria SISTEMAS DE REPRESENTACIÓN Análogos - Digitales ¿CÓMO SE COMUNICAN LAS IDEAS? >>> MEDIANTE LA PROYECCIÓN “PROYECTAR” > Acción Geométrica “PROYECTO” > Tener los planos “DISEÑAR” > Crear, solucionar un problema aplicando metodologías “Proyecto Arquitectónico” GEOMETRÍA DESCRIPTIVA Ciencia de la Representación de las 3 D de los cuerpos del espacio en las 2 D del plano y de Interpretación de la represent gráfica. SISTEMAS: • MONGE (Proy. Ortogonales Concertadas) • AXONOMETRIA NORMAL • AXONOMETRIA OBLICUA • PERSPECTIVA REAL • Proyección acotada • CAD - OTROS • MAQUETAS, VIDEOS Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

TEORÍA DE LA PROYECCIÓN 1) VISIÓN HUMANA > percepción/retina/ rayos de luz 2) VISIÓN MECÁNICA o DIGITAL > fotografía/película o procesador/rayos de luz 3) VISIÓN GEOMÉTRICA > Proyección/plano - abstracción/ La recta como rayo proyectante Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

1) VISIÓN HUMANA > percepción / retina / rayos de luz Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

2) VISIÓN MECÁNICA > fotografía / película / rayos de luz ORIGEN: LA CÁMARA OSCURA Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

3) VISIÓN GEOMÉTRICA > Proyección / plano – abstracción / > La recta como rayo proyectante Punto de vista 1 - PARALELA ORTOGONAL 2 - PARALELA 3 - CENTRAL o OBLICUA CÓNICA Pirámide visual Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

VISIÓN GEOMÉTRICA Sistemas de proyección central [o cónica] y proyección paralela [o cilíndrica] Nótese que el punto de vista se diluye en la proyección paralela PROY. PARALELA Productos gráficos: PROY. CÓNICA Producto gráfico: • Perspectiva real • Proy. Ortogonales concertadas • Axonometrías ortogonales • Axonometrías oblicuas • Proyecciones acotadas Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

LA CORRESPONDENCIA BIUNÍVOCA En la proyección paralela ortogonal Correspondencia biunívoca versus ambigüedad en la comunicación de una idea proyectual A mi idea proyectual le corresponde una y sólo una representación gráfica en el plano… Pero a esa representación gráfica plana, ¿ le corresponde esa y sólo esa idea proyectual ? Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

SISTEMA MONGE Proyecciones Ortogonales Concertadas Gaspard Monge 1746 -1818 ¿QUIEN FUE MONGE ? Matemático y Geómetra francés • Amigo de confianza de Napoleón • Comprometido con los ideales de la Revolución Francesa y luego con el proyecto Napoleónico • Estableció los fundamentos de una nueva ciencia: la GEOMETRÍA DESCRIPTIVA (1793) que en forma de disciplina científica a través de sucesivos desarrollos devino en la sistematización de lo que actualmente se conoce como Los Sistemas de Representación Gráfica, base del dibujo de planos en arquitectura e ingeniería. Si bien hubo antecedentes de estudios geométricos para hallar una manera de dibujar planos, estos principios desarrollados por Monge, fueron revolucionarios para la ciencia de la representación gráfica, ya que hoy seguimos representando en base a esos principios proyectuales. Básicamente, el principio de Geometría Descriptiva que desarrolla Monge resuelve con total rigor y exactitud la CORRESPONDENCIA BIUNÍVOCA para la comunicación gráfica de las ideas proyectuales y de representación, eliminando toda posibilidad de “ambigüedad” cosa que no habían podido lograr sus antecesores. Esto fue vital para el desarrollo de proyectos, evitando la presencia física del proyectista a la hora de la construcción o fabricación. Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

SISTEMA MONGE Proyecciones Ortogonales Concertadas Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

3ª PROYECCIÓN y DESPLAZAMIENTO DE LOS PLANOS COTA APARTAMIENTO COTA APARTAMIENTO Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

VISTAS - concertadas Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

Proyecciones CONCERTADAS - SISTEMA EUROPEO-ISO (E) VISTAS EN EL CUBO DE PROYECCIONES El objeto entre el rayo de proyección y el plano Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

Proyecciones CONCERTADAS - SISTEMA AMERICANO-ISO (A) VISTAS EN EL CUBO DE PROYECCIONES El plano entre el rayo de proyección y el objeto Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

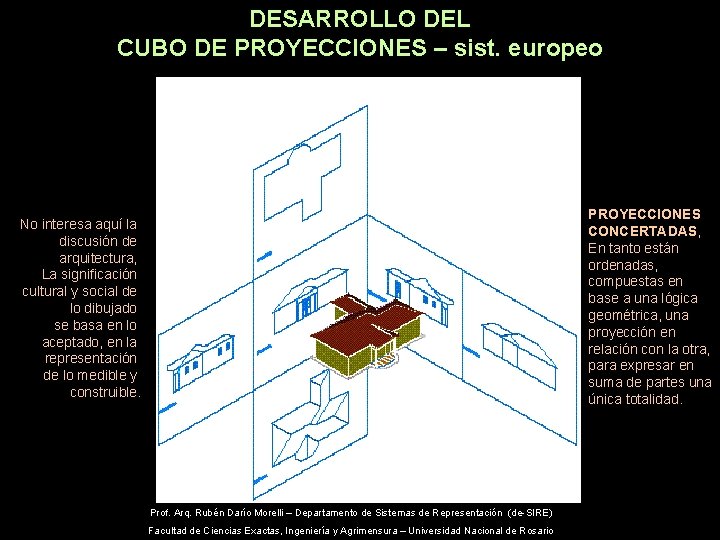

DESARROLLO DEL CUBO DE PROYECCIONES – sist. europeo PROYECCIONES CONCERTADAS, En tanto están ordenadas, compuestas en base a una lógica geométrica, una proyección en relación con la otra, para expresar en suma de partes una única totalidad. No interesa aquí la discusión de arquitectura, La significación cultural y social de lo dibujado se basa en lo aceptado, en la representación de lo medible y construible. Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

PROYECCIÓN ACOTADA Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario

REPRESENTACIÓN GRÁFICA EN ODONTOLOGÍA EXTERIOR SUPERIOR Mesal PALATINO LINGUAL EXTERIOR INFERIOR 1 2 4 3 CUADRANTES Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario Distal

EL SISTEMA GRÁFICO DIGITAL - CAD LA REPRESENTACIÓN DE PLANOS EN CAD, EN EL MODO 2 D O BIDIMENSIONAL, (SI BIEN HAY VECTORIZACIÓN), RESPETA LAS MISMAS LEYES DE CONCERTACIÓN DEL DIBUJO ANALÓGICO EN CUANTO A SU COMUNICACIÓN CUANDO SE DIGITALIZA EN EL MODO 3 D, ENTRAMOS EN UN NUEVO PARADIGMA GRÁFICO, EL DE LA MAQUETA ELECTRÓNICA. AQUÍ LA CORRESPONDENCIA BIUNÍVOCA SE EXPRESA EN LA VECTORIZACIÓN DE LOS PUNTOS, UN LÓGICA MATEMÁTICA PROPIA DEL SISTEMA. Prof. Arq. Rubén Darío Morelli – Departamento de Sistemas de Representación (de-SIRE) Facultad de Ciencias Exactas, Ingeniería y Agrimensura – Universidad Nacional de Rosario
