582104 Ohjelmistojen mallintaminen kes 2010 1 Ohjelmistojen mallintaminen
- Slides: 16
582104 – Ohjelmistojen mallintaminen, kesä 2010 1
Ohjelmistojen mallintaminen Software Modeling • • Perusopintojen pakollinen opintojakso, 4 op Esitietoina edellytetään oliokäsitteistön tuntemus Ohjelmoinnin perusteet-kurssin laajuudessa • Web-sivu: http: //www. cs. helsinki. fi/u/pohjalai/ke 10/ohma/ • Korvaa aikaisemmat kurssit Johdatus sovellussuunnitteluun tai Ohjelmistotekniikan menetelmät 2
Mikä on malli ? • A model is an abstract representation of an item or a concept—a car, a plane, or a building—or a part of something, such as a tire, a wing, or a room. • Models are created in order to view, manipulate, or test the thing they represent without having to build the real thing. [MSDN – Microsoft ”Oslo” documentation] 3

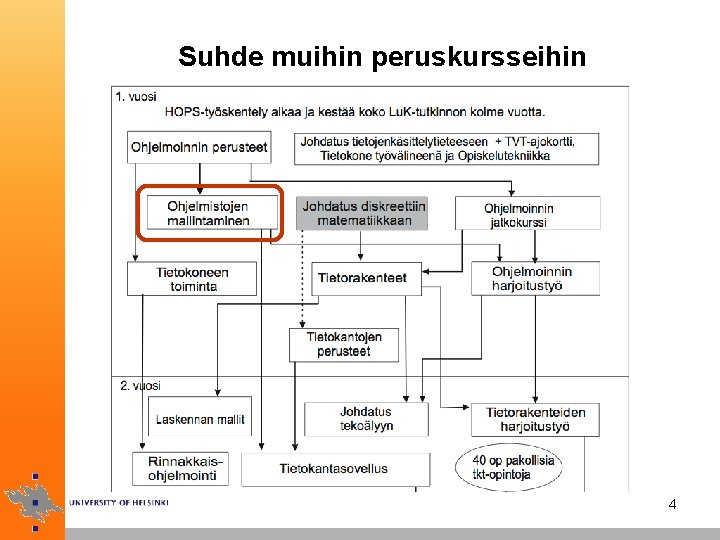

Suhde muihin peruskursseihin 4
Kurssimoniste • Kurssi perustuu Matti Luukkaisen ja Harri Laineen kurssimonisteeseen Ohjelmistojen mallintaminen 5
Oppimistavoitteet • Olio-ohjelmiston kehittämiseen ja elinkaareen liittyvät peruskäsitteet ja -menetelmät • Käyttötapaus-, luokka- ja sekvenssikaavioiden laatiminen UML: llä • Vaatimusanalyysin, kohdealueen mallinnuksen sekä arkkitehtuuri- ja oliosuunnittelun alkeet & soveltaminen pienessä mittakaavassa 6
Kurssin suoritus • 24 luentotuntia, 10 laskuharjoitustuntia • Luennot tiistaisin ja torstaisin klo 16. 15 -19 Luennoija FM Pietu Pohjalainen pietu. pohjalainen@cs. helsinki. fi • Laskuharjoitukset R 1: klo 16 -18, R 2: klo 14 -16, sali B 221 Laskuharjoitusten pitäjä Matti Seise matti. seise@cs. helsinki. fi 7
Kurssikoe ja arvostelu • Kurssikoe lauantaina 4. 9. klo 9 -12 – Tarkista paikka! – Avoimessa tenttiin ilmoittautuminen viimeistään 10 päivää ennen tenttiä • Kurssin maksimipistemäärä 60 pistettä • Tentti: jaossa 50 pistettä • Laskuharjoitukset: jaossa 10 pistettä • Yhteensä kurssin läpäisemiseksi vaaditaan minimissään noin 30 pistettä. • Lisäksi vapaaehtoinen ohjelmointieksperimentti, johon osallistumisesta saa 5 pistettä 8
Ohjelmointieksperimentti • Kurssilla käsitellään viimeisellä luentokerralla lisämoniste, jossa yhdistellään lankoja tämän kurssin ja kurssin Tietokantojen perusteet välillä • Kurssilaisilla on mahdollisuus osallistua ohjelmointieksperimenttiin, jossa toteutetaan ylläpidollisia muutoksia olemassaolevaan oliomallinnettuun järjestelmään • Eksperimenttiin osallistuminen tuottaa uutta tieteellistä tietoa. . sekä lisää tästä kurssista saamaasi pistemäärää 5 pisteellä. 9
Kurssin sisältö • Johdatus ohjelmistotuotantoon • • • Ohjelmistojen mallintaminen ja UML Käyttötapauksiin perustuva vaatimusmäärittely Luokkamallien laatiminen Vuorovaikutuksen suunnitteleminen Ohjelmistojen arkkitehtuuri ja rajapinnat 10
Kurssin pääsisältö (1/5) • Johdatus ohjelmistotuotantoon – Tietojärjestelmien peruskäsitteet – Ohjelmistotuotannon eroavuudet verrattuna muuhun teolliseen tuotantoon – Ohjelmiston elinkaaren päävaiheet 11
Kurssin pääsisältö (2/5) • Ohjelmistojen mallintaminen ja UML – Miksi ohjelmistoja pitää mallintaa – Oliokäsitteistön kertaus – UML: n yleisesittely ja eri kaaviotyyppien käyttötarkoitukset • Käyttötapauskaavio • Luokkakaavio • Sekvenssikaavio 12
Kurssin pääsisältö (3/5) • Käyttötapauksiin perustuva vaatimusmäärittely – Ohjelmiston sidosryhmien löytäminen – Käyttötapausmalli ja -kaavio • Käyttötapaukset kaaviona ja tekstinä • Käyttötapausten organisoiminen – Käyttötapausmallin laatiminen – Käyttötapaukset ohjelmiston elinkaaressa 13
Kurssin pääsisältö (4/5) • Luokkamalli – Esimerkkejä UML-luokkamalleista – Luokkakaavio UML: ssä • Luokat ja luokkien ilmentymät • Luokkien attribuutit • Yhteydet • Operaatiot • Luokkamallin lisäohjeistusta – Erilaiset yhteystyypit: kooste ja kompositio – Muita suhteita, riippuvuuksista, luokkahierarkia 14
Kurssin pääsisältö (5/5) • Vuorovaikutuksen suunnitteleminen – Sekvenssikaaviot, kommunikointikaavio – Esimerkkejä • Arkkitehtuurisuunnittelu – Esimerkkejä erilaisista arkkitehtureista – Arkkitehtuurikehyksistä – Suunnittelumalleja – Järjestelmän eri osien välisten riippuvuuksien hallinta 15
Harjoituksista • • Laskuharjoitukset viitenä kertana 1. Yleispohdiskelua 2. Käyttötapaukset 3. Luokkamallinnus 4. Vuorovaikutus 5. Arkkitehtuuri Luentojen ja laskuharjoitusten välillä vain lyhyt kalenteriaika! 16
