1 Démarche de projet en SII et cohérence du parcours de l’élève Projet collaboratif d’optimisation d’un produit et d’un processus BTS : - CPRP ( Conception des Processus de Réalisation de Produits ) - CPI ( Conception des Produits Industriels ) - DP ( Design de Produits ) - EPC CO ( Euro. Plastics et Composites • Option CO : Conception Outillage ) M Philippe PADRONA

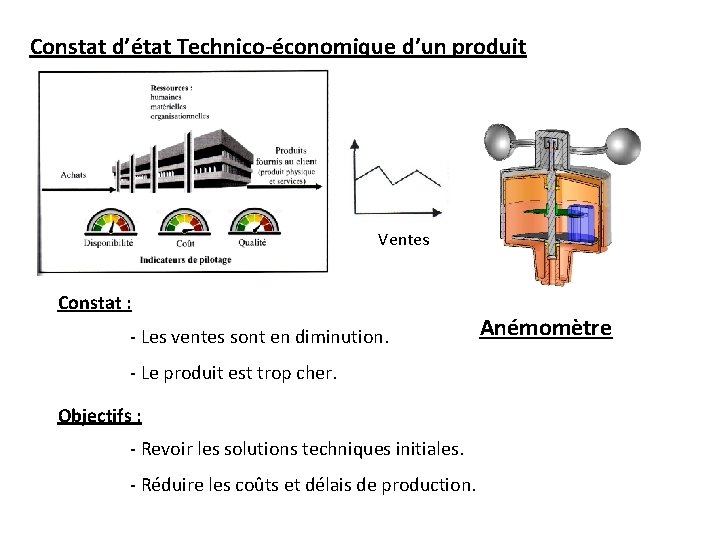

Constat d’état Technico-économique d’un produit Ventes Constat : - Les ventes sont en diminution. - Le produit est trop cher. Objectifs : - Revoir les solutions techniques initiales. - Réduire les coûts et délais de production. Anémomètre

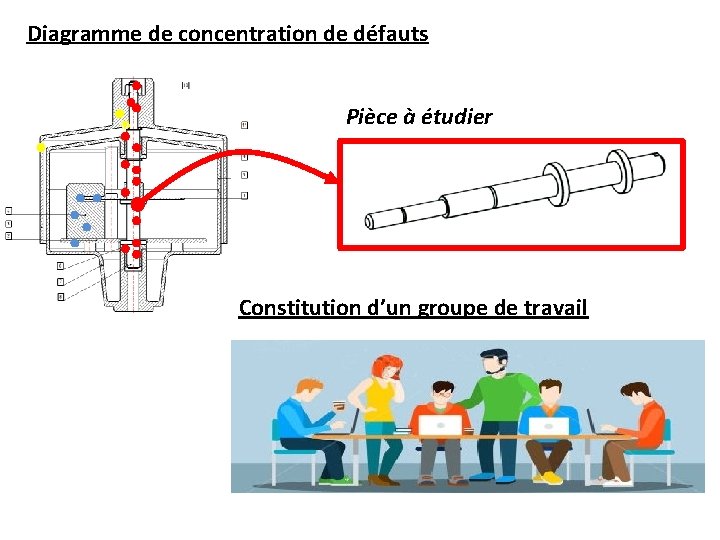

Diagramme de concentration de défauts v Pièce à étudier Constitution d’un groupe de travail

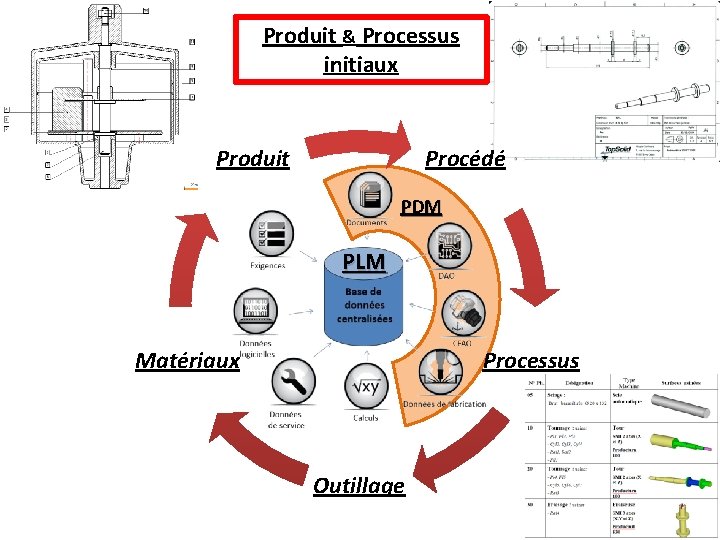

Produit & Processus initiaux Produit Procédé PDM PLM Matériaux Processus Outillage

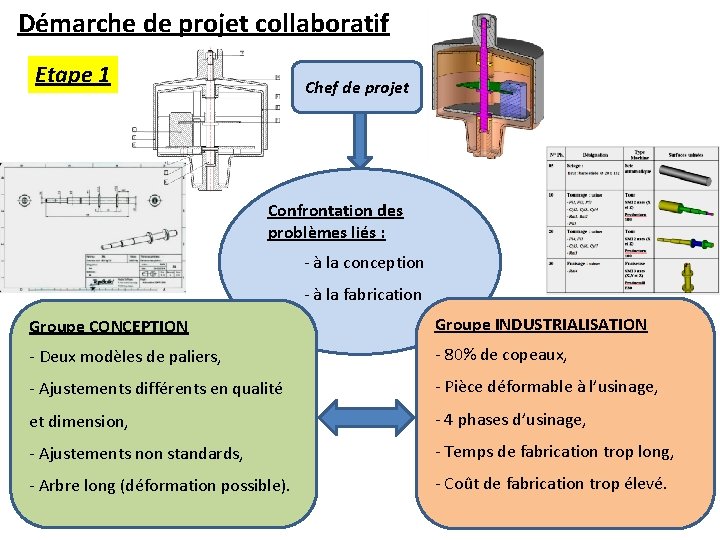

Démarche de projet collaboratif Etape 1 Chef de projet Confrontation des problèmes liés : - à la conception - à la fabrication Groupe CONCEPTION Groupe INDUSTRIALISATION - Deux modèles de paliers, - 80% de copeaux, - Ajustements différents en qualité - Pièce déformable à l’usinage, et dimension, - 4 phases d’usinage, - Ajustements non standards, - Temps de fabrication trop long, - Arbre long (déformation possible). - Coût de fabrication trop élevé.

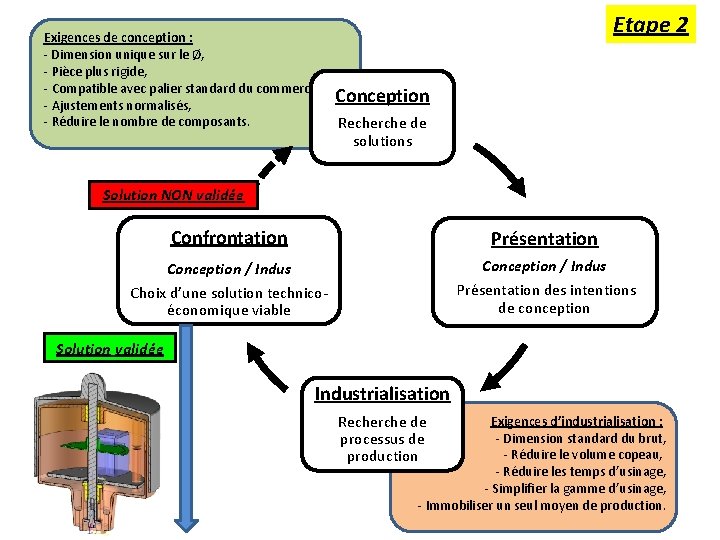

Exigences de conception : - Dimension unique sur le Ø, - Pièce plus rigide, - Compatible avec palier standard du commerce, - Ajustements normalisés, - Réduire le nombre de composants. Etape 2 Conception Recherche de solutions Solution NON validée Confrontation Présentation Conception / Indus Présentation des intentions de conception Choix d’une solution technicoéconomique viable Solution validée Industrialisation Recherche de processus de production Exigences d’industrialisation : - Dimension standard du brut, - Réduire le volume copeau, - Réduire les temps d’usinage, - Simplifier la gamme d’usinage, - Immobiliser un seul moyen de production.

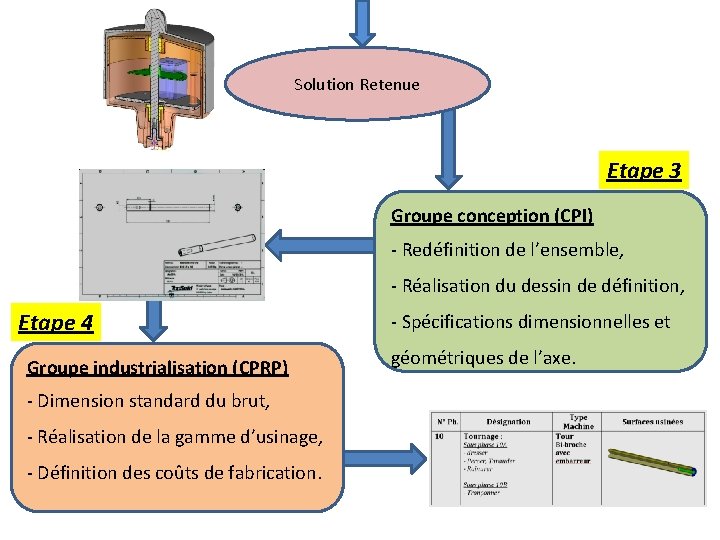

Solution Retenue Etape 3 Groupe conception (CPI) - Redéfinition de l’ensemble, - Réalisation du dessin de définition, Etape 4 Groupe industrialisation (CPRP) - Dimension standard du brut, - Réalisation de la gamme d’usinage, - Définition des coûts de fabrication. - Spécifications dimensionnelles et géométriques de l’axe. - Compatible avec palier standard

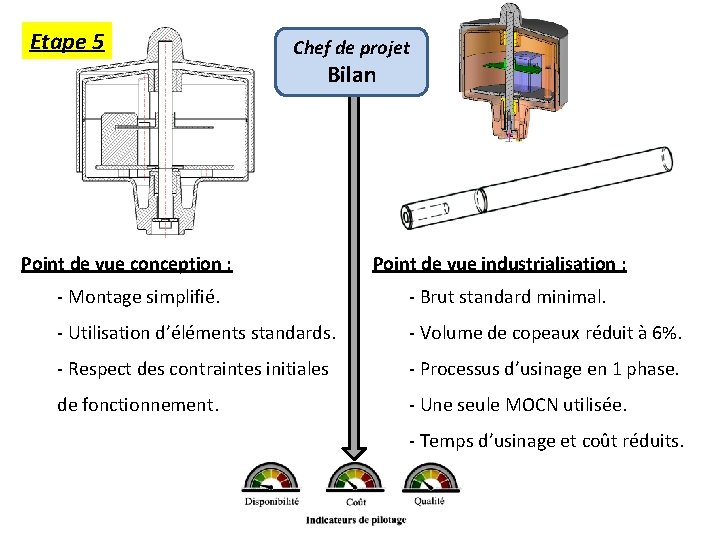

Etape 5 Chef de projet Bilan Point de vue conception : Point de vue industrialisation : - Montage simplifié. - Brut standard minimal. - Utilisation d’éléments standards. - Volume de copeaux réduit à 6%. - Respect des contraintes initiales - Processus d’usinage en 1 phase. de fonctionnement. - Une seule MOCN utilisée. - Temps d’usinage et coût réduits.

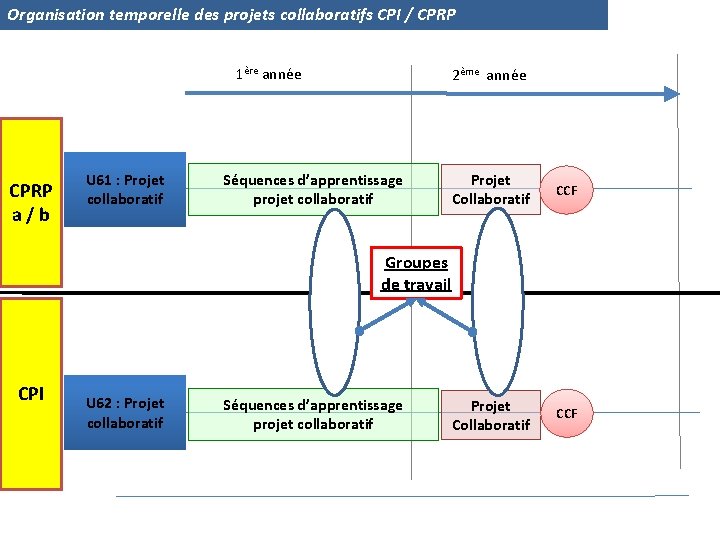

Organisation temporelle des projets collaboratifs CPI / CPRP 1ère année CPRP a/b U 61 : Projet collaboratif 2ème année Séquences d’apprentissage projet collaboratif Projet Collaboratif CCF Groupes de travail CPI U 62 : Projet collaboratif Séquences d’apprentissage projet collaboratif

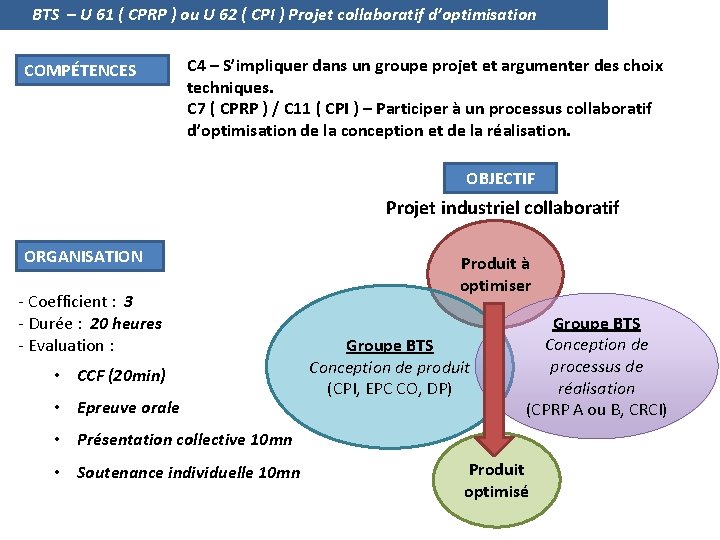

BTS – U 61 ( CPRP ) ou U 62 ( CPI ) Projet collaboratif d’optimisation COMPÉTENCES C 4 – S’impliquer dans un groupe projet et argumenter des choix techniques. C 7 ( CPRP ) / C 11 ( CPI ) – Participer à un processus collaboratif d’optimisation de la conception et de la réalisation. OBJECTIF Projet industriel collaboratif ORGANISATION - Coefficient : 3 - Durée : 20 heures - Evaluation : • CCF (20 min) • Epreuve orale Produit à optimiser Groupe BTS Conception de produit (CPI, EPC CO, DP) Groupe BTS Conception de processus de réalisation (CPRP A ou B, CRCI) • Présentation collective 10 mn • Soutenance individuelle 10 mn Produit optimisé

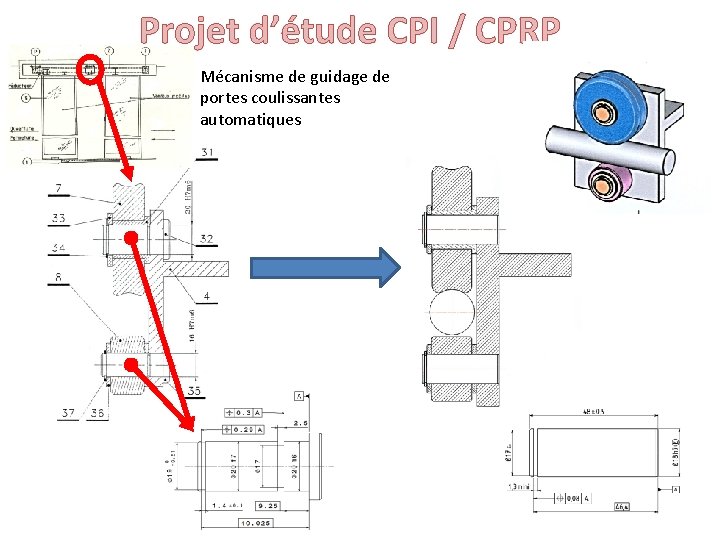

Projet d’étude CPI / CPRP Mécanisme de guidage de portes coulissantes automatiques

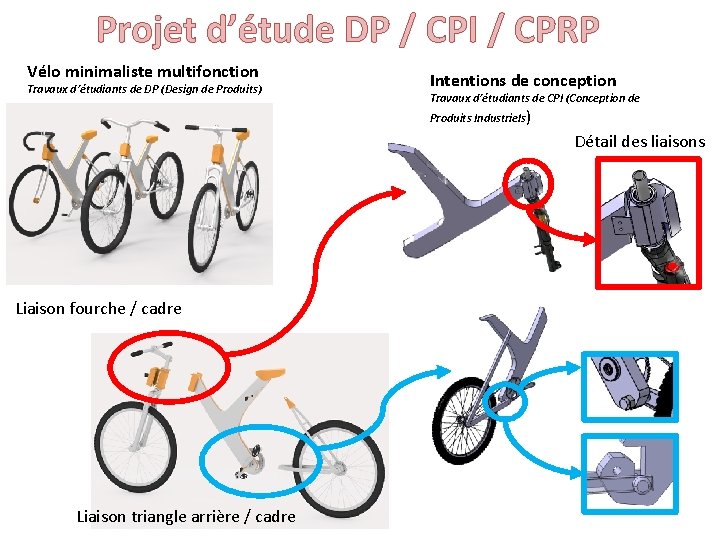

Projet d’étude DP / CPI / CPRP Vélo minimaliste multifonction Travaux d’étudiants de DP (Design de Produits) Intentions de conception Travaux d’étudiants de CPI (Conception de Produits Industriels ) Détail des liaisons Liaison fourche / cadre Liaison triangle arrière / cadre

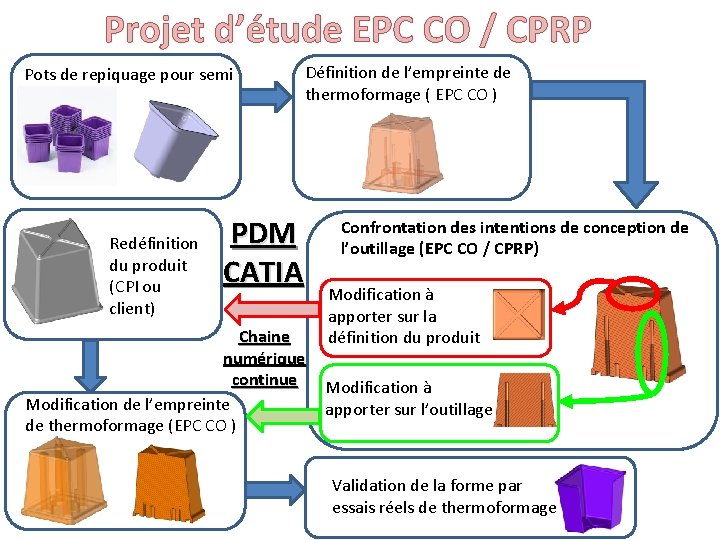

Projet d’étude EPC CO / CPRP Pots de repiquage pour semi Redéfinition du produit (CPI ou client) Définition de l’empreinte de thermoformage ( EPC CO ) PDM CATIA Chaine numérique continue Modification de l’empreinte de thermoformage (EPC CO ) Confrontation des intentions de conception de l’outillage (EPC CO / CPRP) Modification à apporter sur la définition du produit Modification à apporter sur l’outillage Validation de la forme par essais réels de thermoformage
