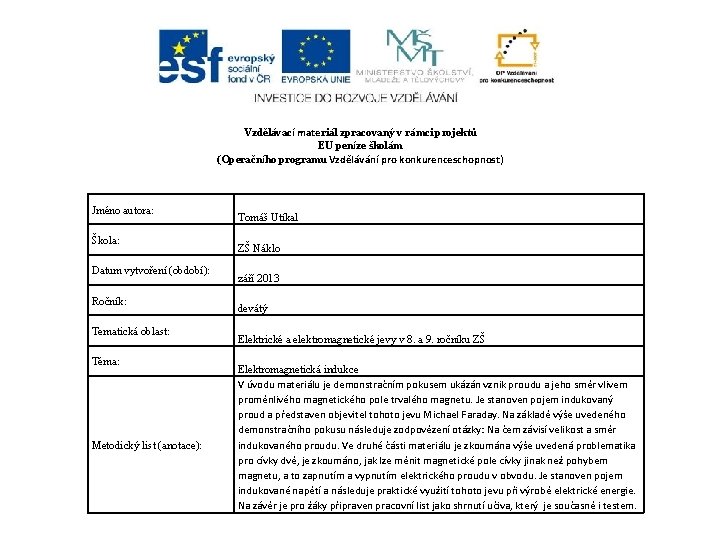

Vzdělávací materiál zpracovaný v rámci projektů EU peníze školám (Operačního programu Vzdělávání pro konkurenceschopnost) Jméno autora: Škola: Datum vytvoření (období): Ročník: Tematická oblast: Téma: Metodický list (anotace): Tomáš Utíkal ZŠ Náklo září 2013 devátý Elektrické a elektromagnetické jevy v 8. a 9. ročníku ZŠ Elektromagnetická indukce V úvodu materiálu je demonstračním pokusem ukázán vznik proudu a jeho směr vlivem proměnlivého magnetického pole trvalého magnetu. Je stanoven pojem indukovaný proud a představen objevitel tohoto jevu Michael Faraday. Na základě výše uvedeného demonstračního pokusu následuje zodpovězení otázky: Na čem závisí velikost a směr indukovaného proudu. Ve druhé části materiálu je zkoumána výše uvedená problematika pro cívky dvě, je zkoumáno, jak lze měnit magnetické pole cívky jinak než pohybem magnetu, a to zapnutím a vypnutím elektrického proudu v obvodu. Je stanoven pojem indukované napětí a následuje praktické využití tohoto jevu při výrobě elektrické energie. Na závěr je pro žáky připraven pracovní list jako shrnutí učiva, který je současně i testem.

Elektromagnetická indukce

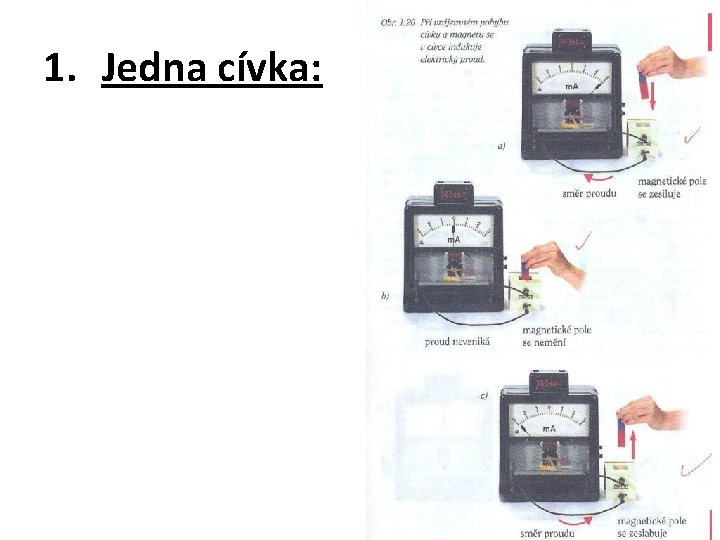

1. Jedna cívka:

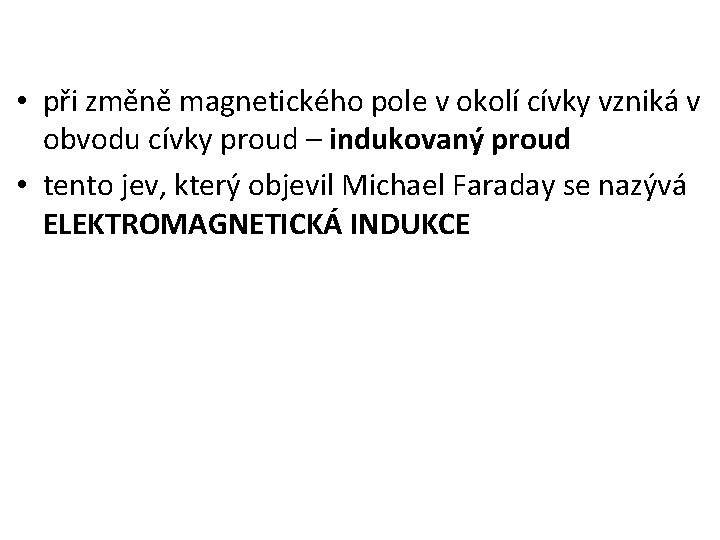

• při změně magnetického pole v okolí cívky vzniká v obvodu cívky proud – indukovaný proud • tento jev, který objevil Michael Faraday se nazývá ELEKTROMAGNETICKÁ INDUKCE

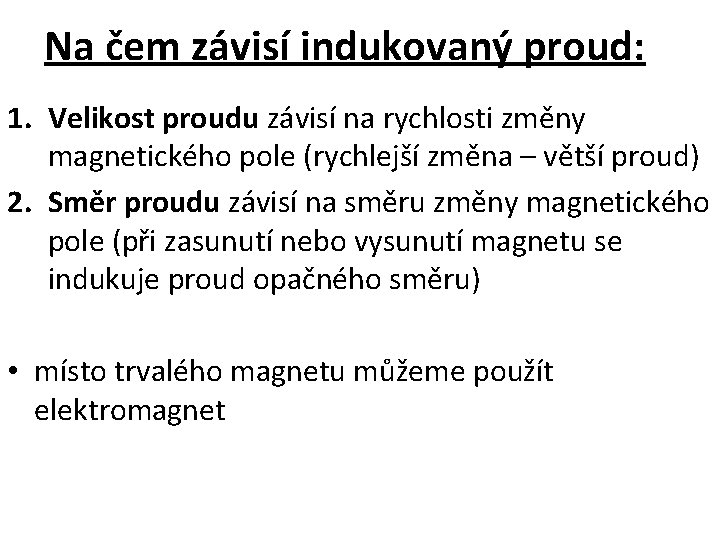

Na čem závisí indukovaný proud: 1. Velikost proudu závisí na rychlosti změny magnetického pole (rychlejší změna – větší proud) 2. Směr proudu závisí na směru změny magnetického pole (při zasunutí nebo vysunutí magnetu se indukuje proud opačného směru) • místo trvalého magnetu můžeme použít elektromagnet

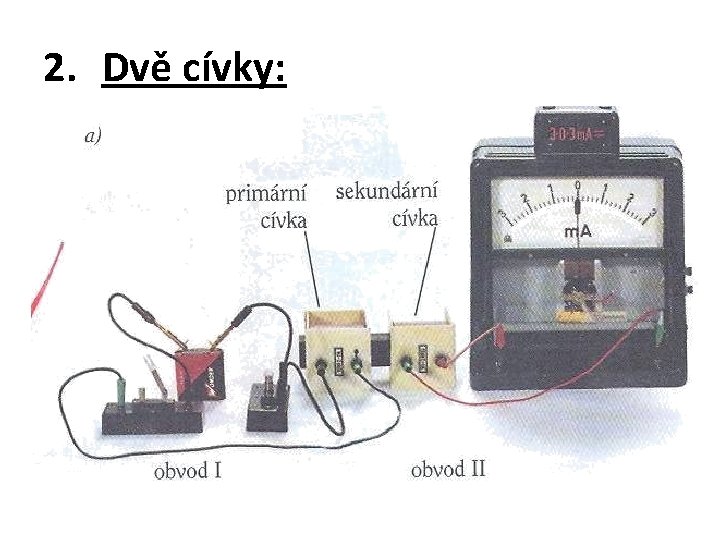

2. Dvě cívky:

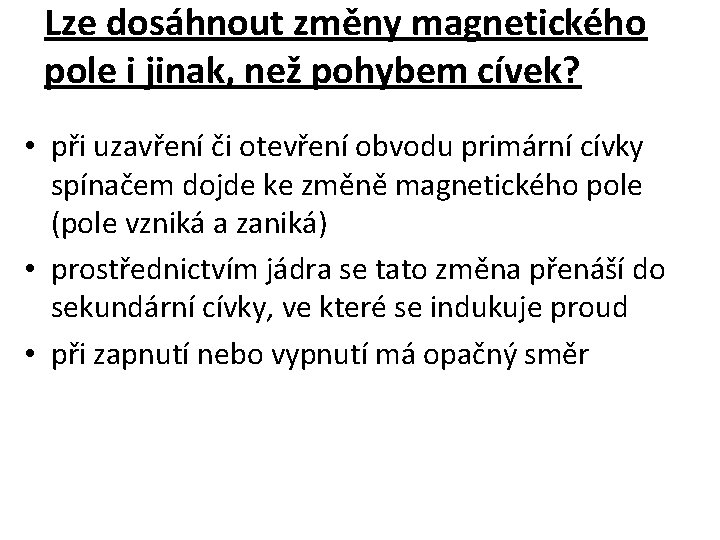

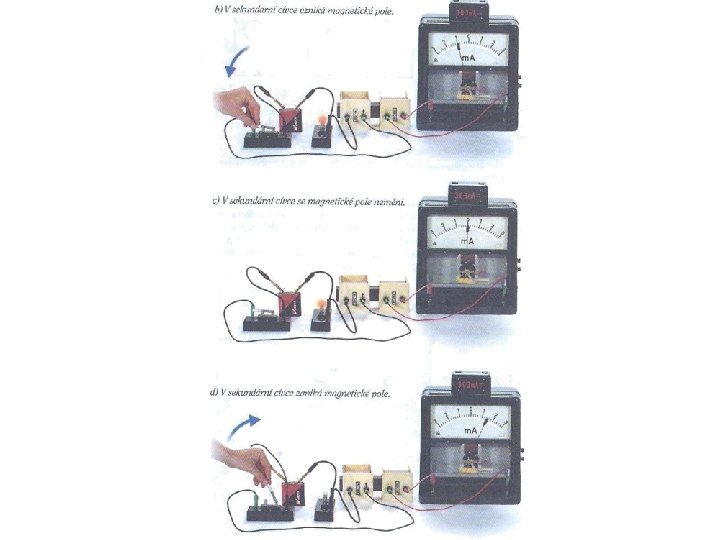

Lze dosáhnout změny magnetického pole i jinak, než pohybem cívek? • při uzavření či otevření obvodu primární cívky spínačem dojde ke změně magnetického pole (pole vzniká a zaniká) • prostřednictvím jádra se tato změna přenáší do sekundární cívky, ve které se indukuje proud • při zapnutí nebo vypnutí má opačný směr

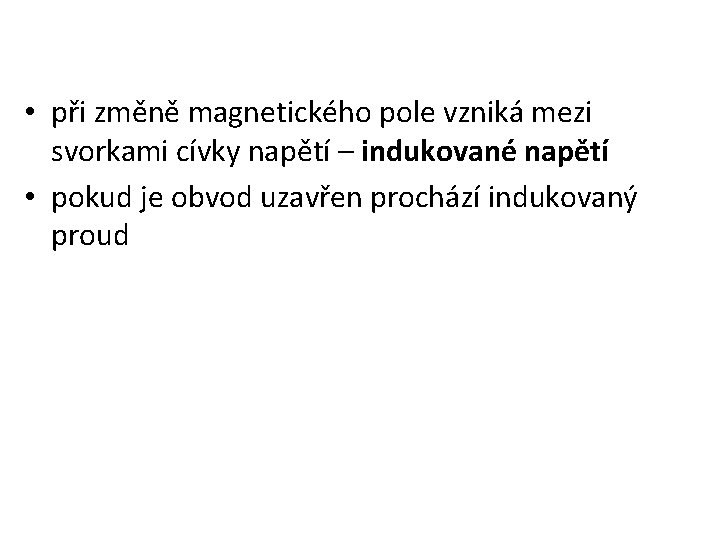

• při změně magnetického pole vzniká mezi svorkami cívky napětí – indukované napětí • pokud je obvod uzavřen prochází indukovaný proud

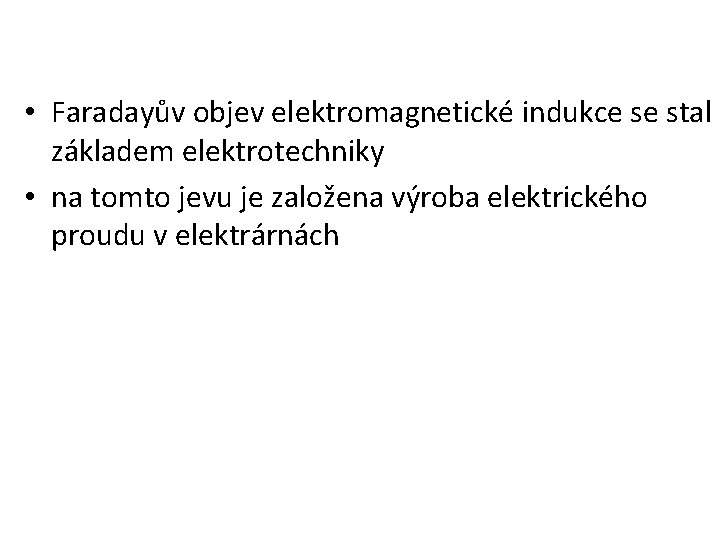

• Faradayův objev elektromagnetické indukce se stal základem elektrotechniky • na tomto jevu je založena výroba elektrického proudu v elektrárnách

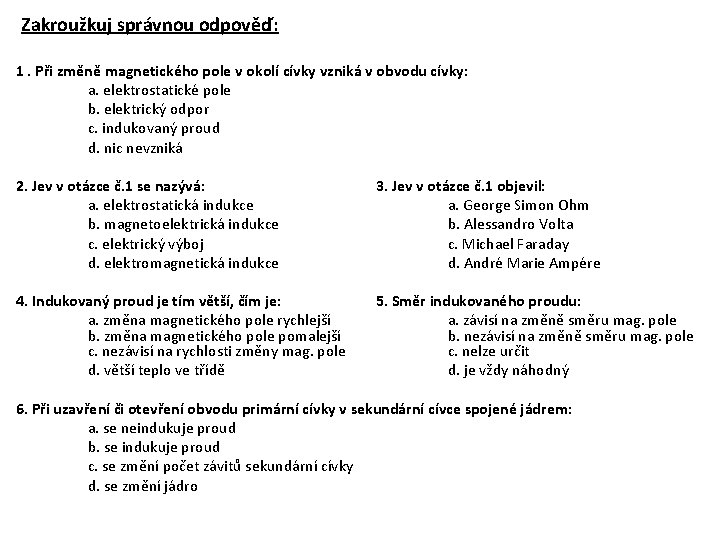

Zakroužkuj správnou odpověď: 1. Při změně magnetického pole v okolí cívky vzniká v obvodu cívky: a. elektrostatické pole b. elektrický odpor c. indukovaný proud d. nic nevzniká 2. Jev v otázce č. 1 se nazývá: a. elektrostatická indukce b. magnetoelektrická indukce c. elektrický výboj d. elektromagnetická indukce 3. Jev v otázce č. 1 objevil: a. George Simon Ohm b. Alessandro Volta c. Michael Faraday d. André Marie Ampére 4. Indukovaný proud je tím větší, čím je: a. změna magnetického pole rychlejší b. změna magnetického pole pomalejší c. nezávisí na rychlosti změny mag. pole d. větší teplo ve třídě 5. Směr indukovaného proudu: a. závisí na změně směru mag. pole b. nezávisí na změně směru mag. pole c. nelze určit d. je vždy náhodný 6. Při uzavření či otevření obvodu primární cívky v sekundární cívce spojené jádrem: a. se neindukuje proud b. se indukuje proud c. se změní počet závitů sekundární cívky d. se změní jádro

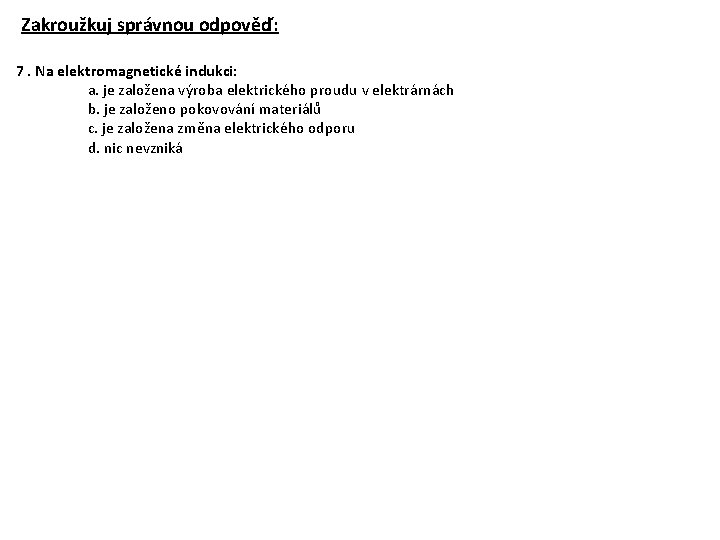

Zakroužkuj správnou odpověď: 7. Na elektromagnetické indukci: a. je založena výroba elektrického proudu v elektrárnách b. je založeno pokovování materiálů c. je založena změna elektrického odporu d. nic nevzniká

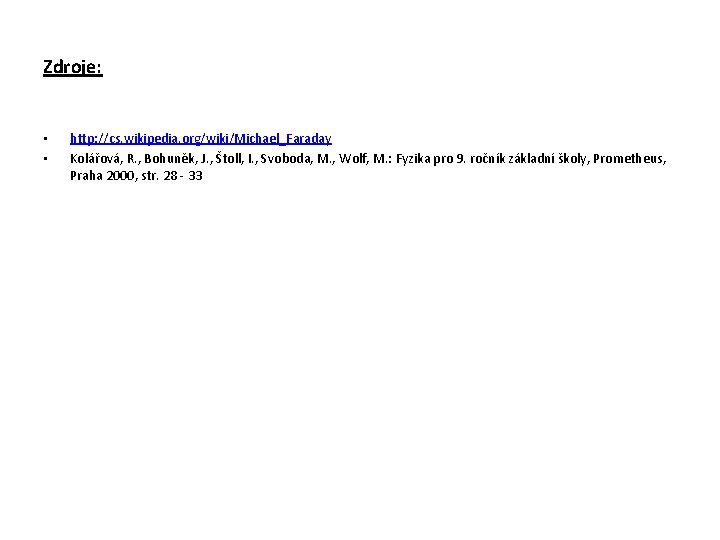

Zdroje: • • http: //cs. wikipedia. org/wiki/Michael_Faraday Kolářová, R. , Bohuněk, J. , Štoll, I. , Svoboda, M. , Wolf, M. : Fyzika pro 9. ročník základní školy, Prometheus, Praha 2000, str. 28 - 33
