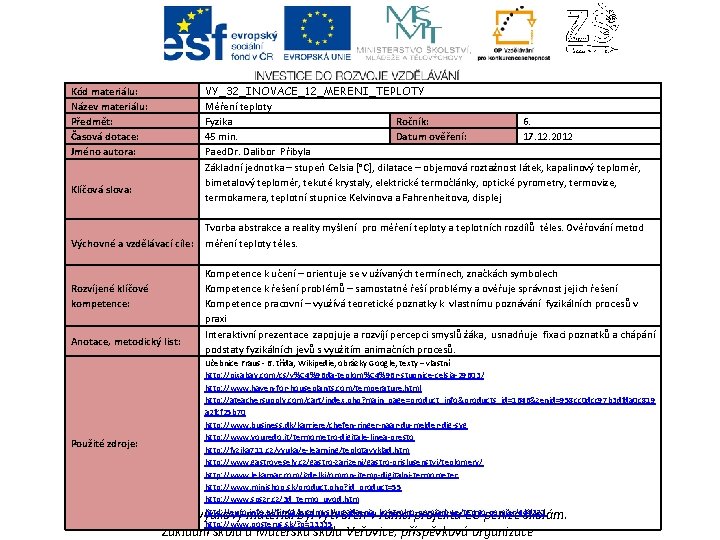

VY_32_INOVACE_12_MERENI_TEPLOTY Měření teploty Fyzika Ročník: 6. 45 min. Datum ověření: 17. 12. 2012 Paed. Dr. Dalibor Přibyla Základní jednotka – stupeň Celsia [°C], dilatace – objemová roztažnost látek, kapalinový teploměr, bimetalový teploměr, tekuté krystaly, elektrické termočlánky, optické pyrometry, termovize, termokamera, teplotní stupnice Kelvinova a Fahrenheitova, displej Kód materiálu: Název materiálu: Předmět: Časová dotace: Jméno autora: Klíčová slova: Výchovné a vzdělávací cíle: Rozvíjené klíčové kompetence: Anotace, metodický list: Použité zdroje: • Tvorba abstrakce a reality myšlení pro měření teploty a teplotních rozdílů těles. Ověřování metod měření teploty těles. Kompetence k učení – orientuje se v užívaných termínech, značkách symbolech Kompetence k řešení problémů – samostatně řeší problémy a ověřuje správnost jejich řešení Kompetence pracovní – využívá teoretické poznatky k vlastnímu poznávání fyzikálních procesů v praxi Interaktivní prezentace zapojuje a rozvíjí percepci smyslů žáka, usnadňuje fixaci poznatků a chápání podstaty fyzikálních jevů s využitím animačních procesů. Učebnice Fraus - 6. třída, Wikipedie, obrázky Google, texty – vlastní http: //pixabay. com/cs/v%C 4%9 Bda-teplom%C 4%9 Br-stupnice-celsia-29603/ http: //www. haven-for-houseplants. com/temperature. html http: //ateachersupply. com/cart/index. php? main_page=product_info&products_id=1646&zenid=958 cc 0 dcc 97 b 3 dfda 0 c 819 a 2 fcf 25 b 70 http: //www. business. dk/karriere/chefen-ringer-naar-du-melder-dig-syg http: //www. youredo. it/termometro-digitale-linea-presto http: //fyzika 711. cz/vyuka/e-learning/teplotavyklad. htm http: //www. gastrovesely. cz/gastro-zarizeni/gastro-prislusenstvi/teplomery/ http: //www. lekarnar. com/izdelki/omron-itemp-digitalni-termometer http: //www. minishop. sk/product. php? id_product=55 http: //www. spszr. cz/3 d_termo_uvod. htm http: //euro-info. pl/firma/przemysl/urzadzenia_kontrolno-pomiarowe/termo-pomiar/444321 Tento výukový materiál byl vytvořen v rámci projektu EU peníze školám. http: //www. posterus. sk/? p=13335 Základní škola a Mateřská škola Veřovice, příspěvková organizace

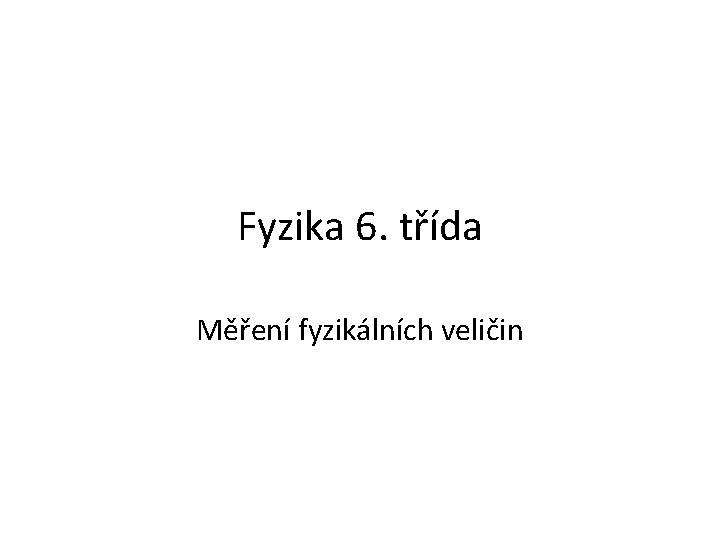

Fyzika 6. třída Měření fyzikálních veličin

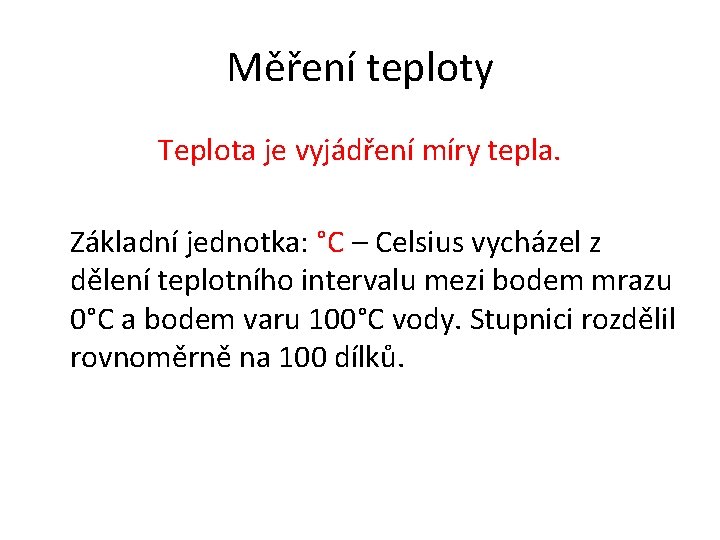

Měření teploty Teplota je vyjádření míry tepla. Základní jednotka: °C – Celsius vycházel z dělení teplotního intervalu mezi bodem mrazu 0°C a bodem varu 100°C vody. Stupnici rozdělil rovnoměrně na 100 dílků.

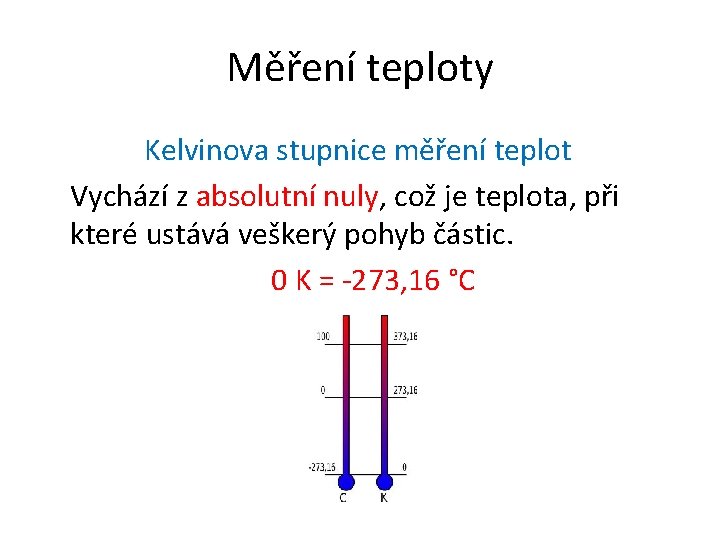

Měření teploty Kelvinova stupnice měření teplot Vychází z absolutní nuly, což je teplota, při které ustává veškerý pohyb částic. 0 K = -273, 16 °C

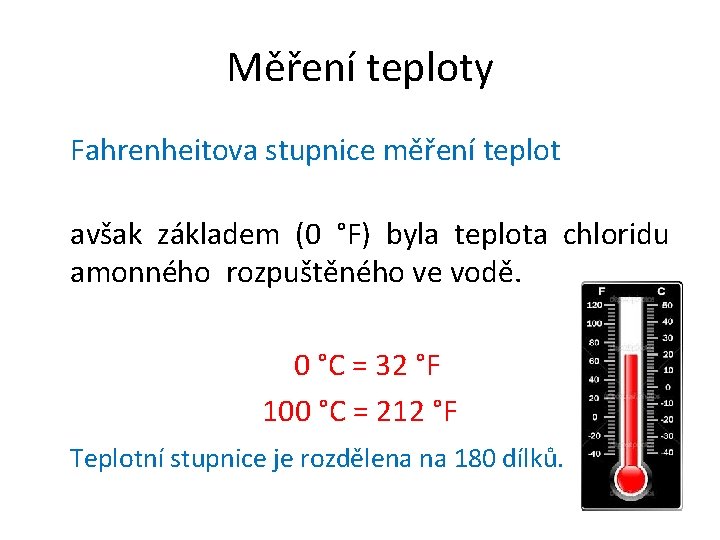

Měření teploty Fahrenheitova stupnice měření teplot avšak základem (0 °F) byla teplota chloridu amonného rozpuštěného ve vodě. 0 °C = 32 °F 100 °C = 212 °F Teplotní stupnice je rozdělena na 180 dílků.

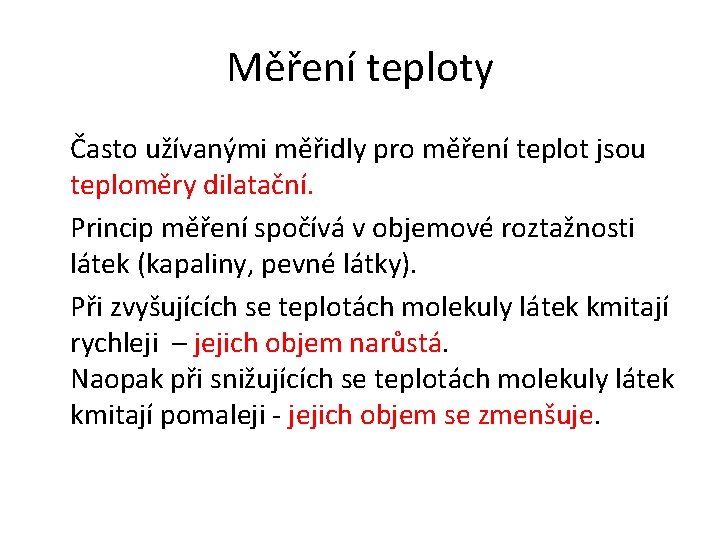

Měření teploty Často užívanými měřidly pro měření teplot jsou teploměry dilatační. Princip měření spočívá v objemové roztažnosti látek (kapaliny, pevné látky). Při zvyšujících se teplotách molekuly látek kmitají rychleji – jejich objem narůstá. Naopak při snižujících se teplotách molekuly látek kmitají pomaleji - jejich objem se zmenšuje.

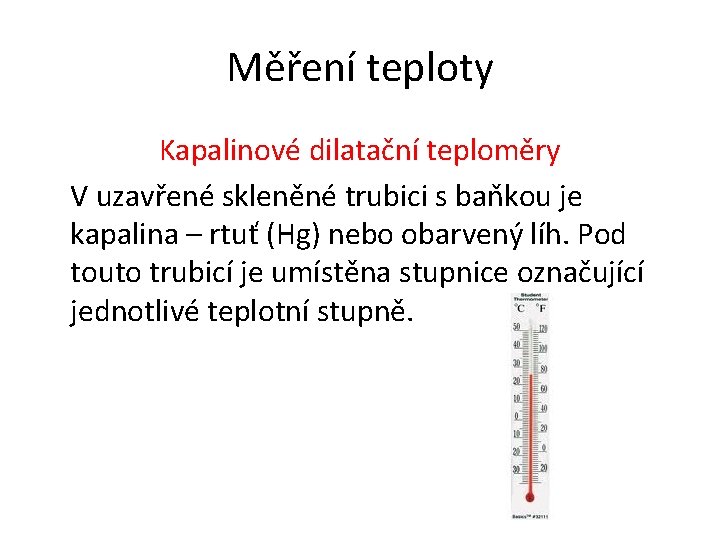

Měření teploty Kapalinové dilatační teploměry V uzavřené skleněné trubici s baňkou je kapalina – rtuť (Hg) nebo obarvený líh. Pod touto trubicí je umístěna stupnice označující jednotlivé teplotní stupně. .

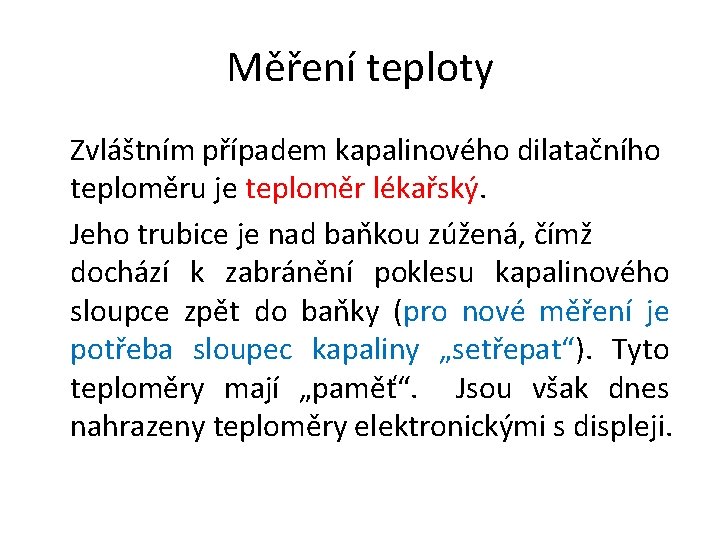

Měření teploty Zvláštním případem kapalinového dilatačního teploměru je teploměr lékařský. Jeho trubice je nad baňkou zúžená, čímž dochází k zabránění poklesu kapalinového sloupce zpět do baňky (pro nové měření je potřeba sloupec kapaliny „setřepat“). Tyto teploměry mají „paměť“. Jsou však dnes nahrazeny teploměry elektronickými s displeji.

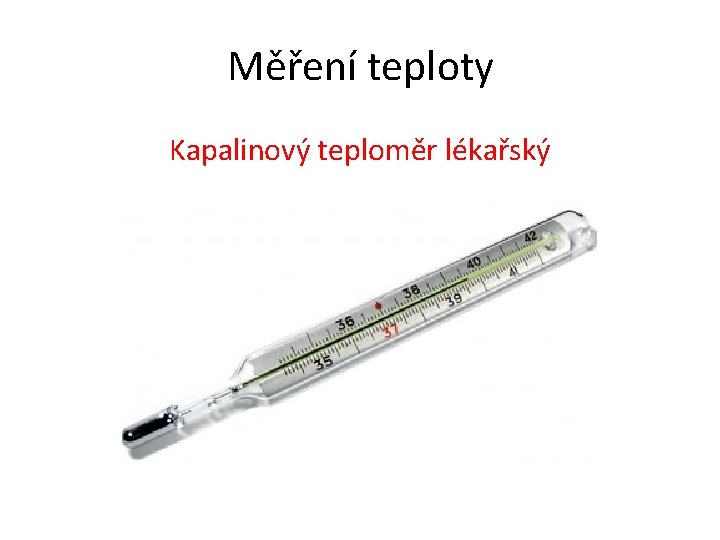

Měření teploty Kapalinový teploměr lékařský

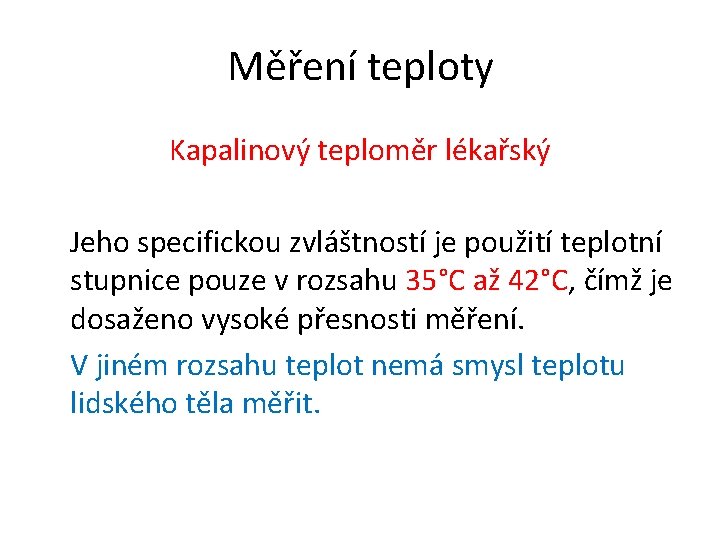

Měření teploty Kapalinový teploměr lékařský Jeho specifickou zvláštností je použití teplotní stupnice pouze v rozsahu 35°C až 42°C, čímž je dosaženo vysoké přesnosti měření. V jiném rozsahu teplot nemá smysl teplotu lidského těla měřit.

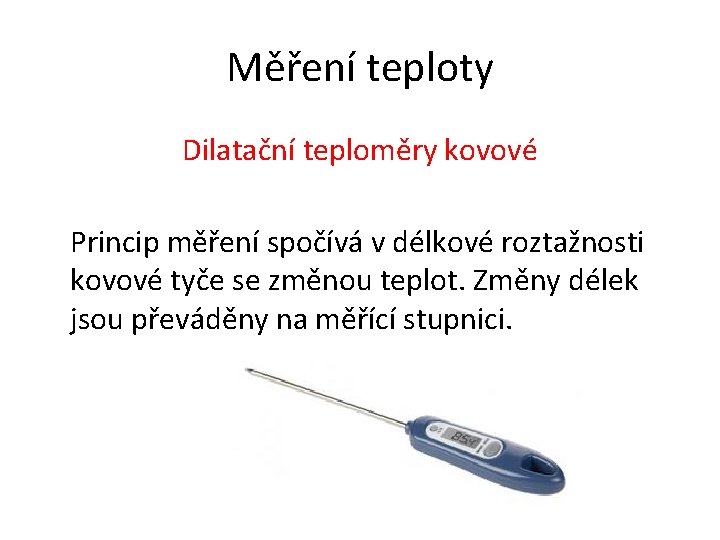

Měření teploty Dilatační teploměry kovové Princip měření spočívá v délkové roztažnosti kovové tyče se změnou teplot. Změny délek jsou převáděny na měřící stupnici.

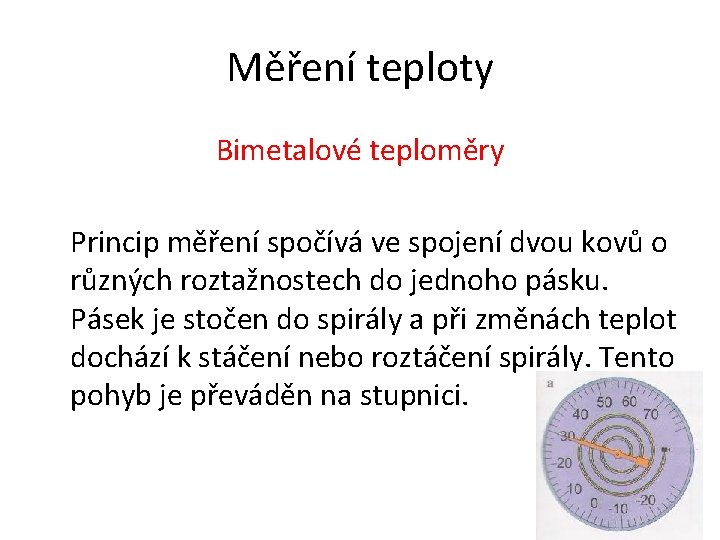

Měření teploty Bimetalové teploměry Princip měření spočívá ve spojení dvou kovů o různých roztažnostech do jednoho pásku. Pásek je stočen do spirály a při změnách teplot dochází k stáčení nebo roztáčení spirály. Tento pohyb je převáděn na stupnici.

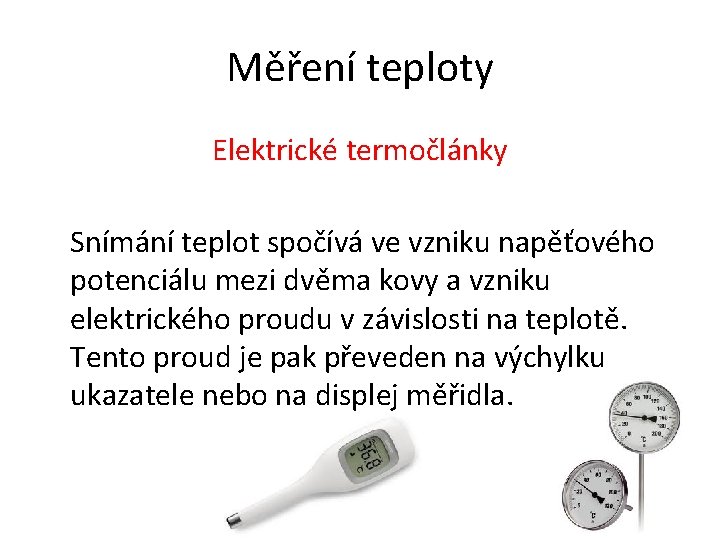

Měření teploty Elektrické termočlánky Snímání teplot spočívá ve vzniku napěťového potenciálu mezi dvěma kovy a vzniku elektrického proudu v závislosti na teplotě. Tento proud je pak převeden na výchylku ukazatele nebo na displej měřidla.

Měření teploty Teploměry z tekutých krystalů - termotropní Cholesterické – princip měření spočívá ve změně zbarvení krystalů vlivem změny teploty. Pro nás jsou známé teplotní pásky z tekutých krystalů používané v lékařství, například k orientačnímu měření teplot u dětí.

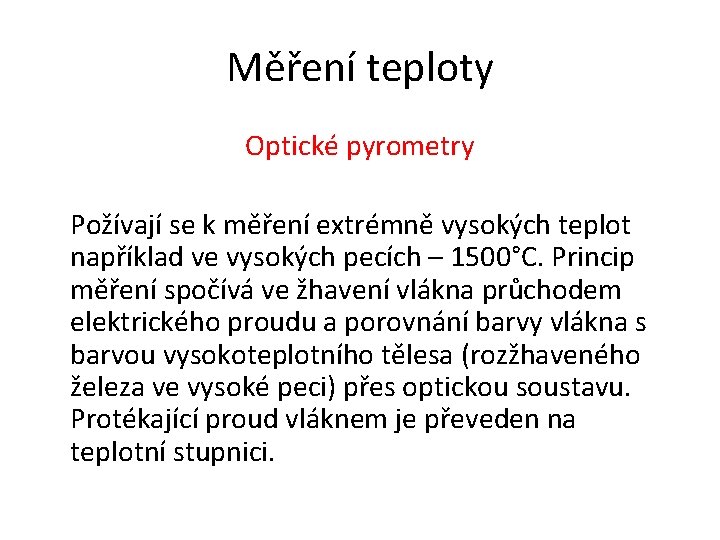

Měření teploty Optické pyrometry Požívají se k měření extrémně vysokých teplot například ve vysokých pecích – 1500°C. Princip měření spočívá ve žhavení vlákna průchodem elektrického proudu a porovnání barvy vlákna s barvou vysokoteplotního tělesa (rozžhaveného železa ve vysoké peci) přes optickou soustavu. Protékající proud vláknem je převeden na teplotní stupnici.

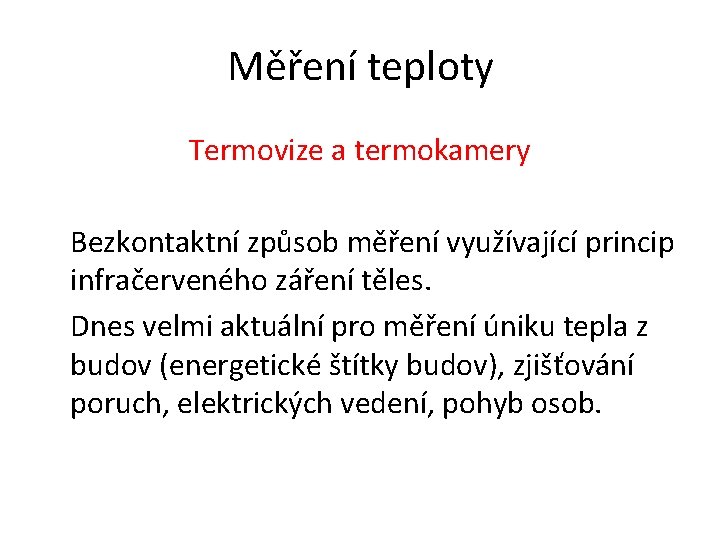

Měření teploty Termovize a termokamery Bezkontaktní způsob měření využívající princip infračerveného záření těles. Dnes velmi aktuální pro měření úniku tepla z budov (energetické štítky budov), zjišťování poruch, elektrických vedení, pohyb osob.

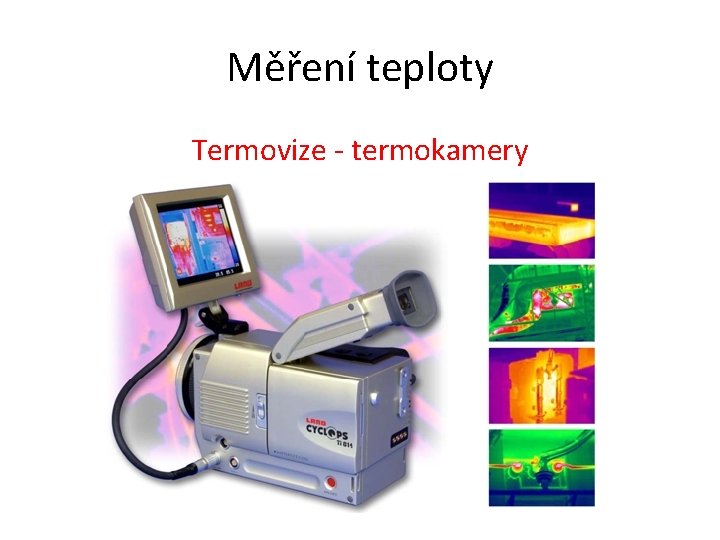

Měření teploty Termovize - termokamery

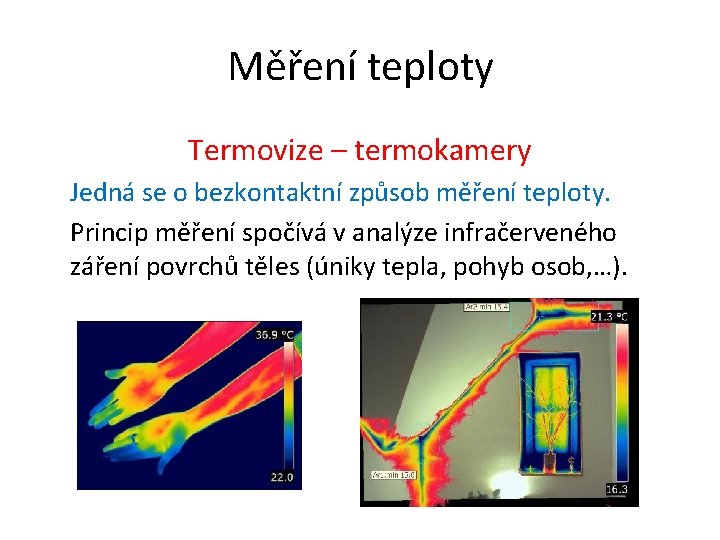

Měření teploty Termovize – termokamery Jedná se o bezkontaktní způsob měření teploty. Princip měření spočívá v analýze infračerveného záření povrchů těles (úniky tepla, pohyb osob, …).
