Vodič a izolant v elektrickém poli © RNDr. Jiří Kocourek 2013

Homogenní elektrické pole; intenzita je ve všech místech stejná E

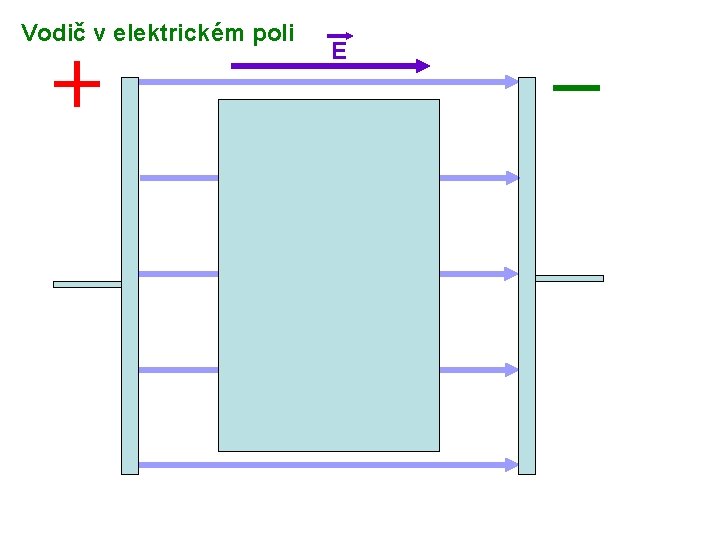

Vodič v elektrickém poli E

Vodič v elektrickém poli E Opakování: Kov se skládá z pevně vázaných kladných iontů, mezi nimiž se volně pohybují elektrony („elektronový plyn“)

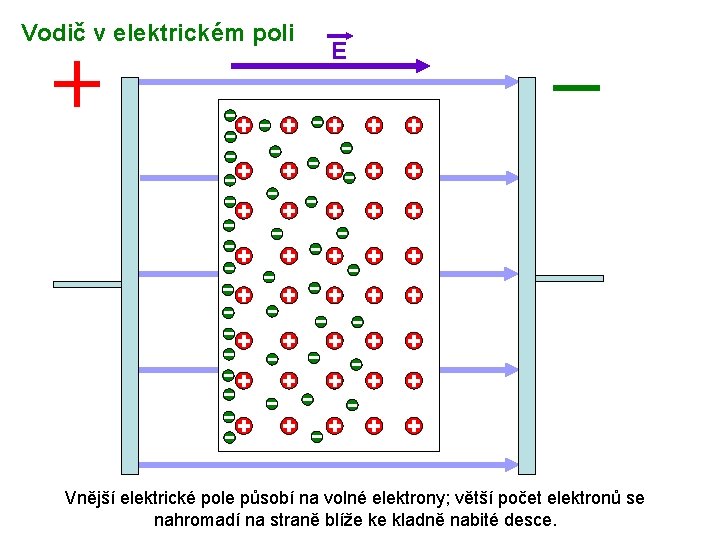

Vodič v elektrickém poli E Vnější elektrické pole působí na volné elektrony; větší počet elektronů se nahromadí na straně blíže ke kladně nabité desce.

Vodič v elektrickém poli E Ei Rozložení kladných a záporných nábojů uvnitř vodiče způsobí vznik elektrostatického pole, které je opačně orientované než vnější pole.

Vodič v elektrickém poli E Ei Tento jev se nazývá elektrostatická indukce

Vodič v elektrickém poli E Ei E = –Ei Volné elektrony se pohybují tak dlouho, dokud na ně působí elektrická síla, tedy dokud se působení vnějšího a vnitřního (indukovaného) pole nevyruší.

Vodič v elektrickém poli E=0 Uvnitř vodiče je intenzita elektrického pole nulová.

Vodič v elektrickém poli

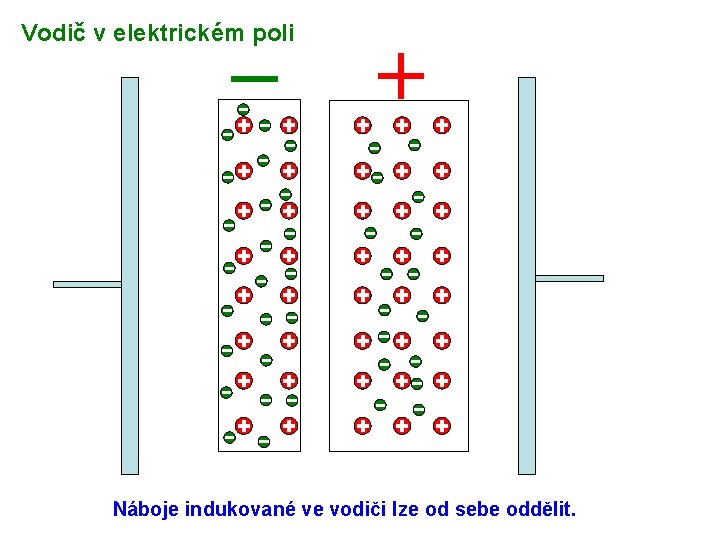

Vodič v elektrickém poli Náboje indukované ve vodiči lze od sebe oddělit.

Nevodič (izolant, dielektrikum) v elektrickém poli

Nevodič (izolant, dielektrikum) v elektrickém poli Molekuly některých nevodičů mají dipólový charakter, jsou však uspořádány náhodně, takže se jejich elektrické vlastnosti navenek neprojevují.

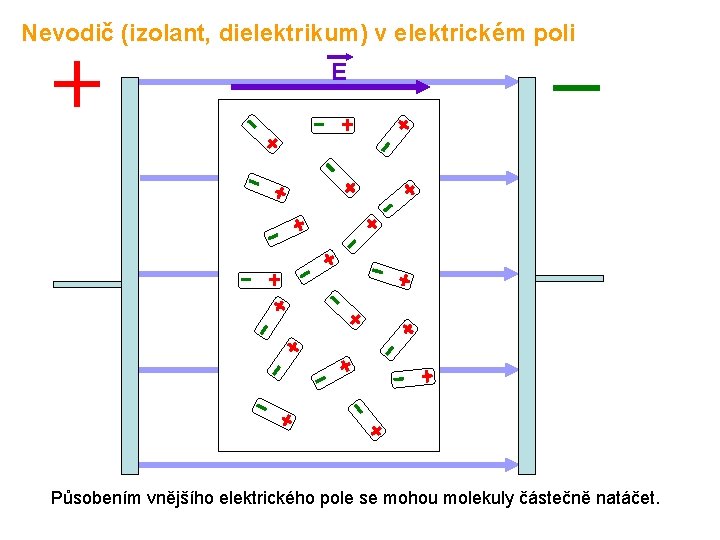

Nevodič (izolant, dielektrikum) v elektrickém poli E Působením vnějšího elektrického pole se mohou molekuly částečně natáčet.

Nevodič (izolant, dielektrikum) v elektrickém poli E Ei Uspořádáním polohy molekul vzniká i uvnitř izolantu elektrické pole, které je orientováno opačně než vnější pole.

Nevodič (izolant, dielektrikum) v elektrickém poli E Ei Tento jev se nazývá polarizace dielektrika.

Nevodič (izolant, dielektrikum) v elektrickém poli E Ei Velikost intenzity vnitřního elektrického pole vzniklého polarizací závisí na intenzitě vnějšího pole.

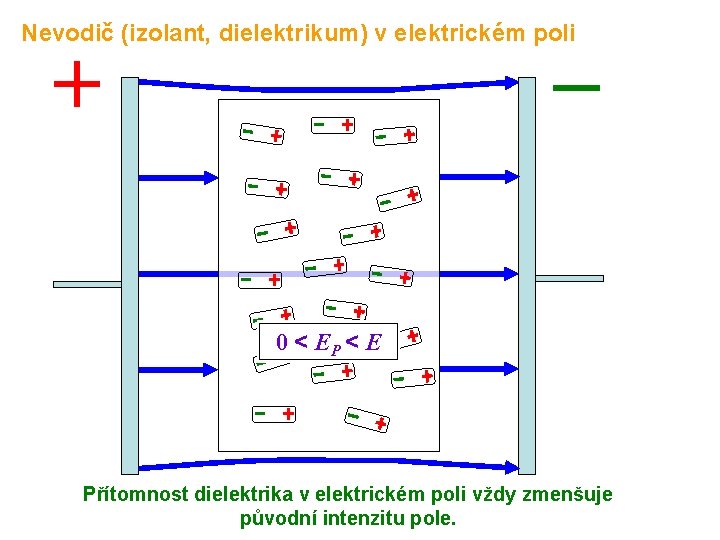

Nevodič (izolant, dielektrikum) v elektrickém poli 0 < EP < E Přítomnost dielektrika v elektrickém poli vždy zmenšuje původní intenzitu pole.

Nevodič (izolant, dielektrikum) v elektrickém poli 0 < EP < E E = er EP Poměr původní intenzity (ve vakuu) a intenzity uvnitř nevodiče udává relativní permitivitu dané látky.

Nevodič (izolant, dielektrikum) v elektrickém poli

Nevodič (izolant, dielektrikum) v elektrickém poli

Nevodič (izolant, dielektrikum) v elektrickém poli Náboje vzniklé polarizací dielektrika nelze oddělit.

Nevodič (izolant, dielektrikum) v elektrickém poli Poznámka: Některé molekuly nemají dipólový charakter, mohou se však polarizovat jiným způsobem (atomová polarizace): E Ei
