%%van der pol sistemine ilişkin denklemleri çözelim%%% clear %%ilk değer%% x 1(1)=0. 5; x 2(1)=0. 5; x_v(: , 1)=[x 1(1); x 2(1)]; %%parametreler%% muu=0. 4; %%bazı büyüklükler%% iterasyon=10000; mu=0. 01; %%dif denklem% for k=1: iterasyon x 1(k+1)=x 1(k)+mu*x 2(k); x 2(k+1)=x 2(k)+mu*(muu*(1 -x 1(k)^2)*x 2(k)x 1(k)); x_v(: , k)=[x 1(k); x 2(k)]; end subplot(3, 1, 1), plot(x_v(1, : )) subplot(3, 1, 2), plot(x_v(2, : )) subplot(3, 1, 3), plot(x_v(1, : ), x_v(2, : )), grid on,
Bir örnek: iki av bir avcı sistemi İki av ve bir avcıdan oluşan bir sistemi ele alacağız. Bu sistemde avının nüfusu avcı olmadığında lojistik düzende artmakta. Avcı, av olmadığında ölmekte ve avının nüfusuda avcı olmadığında üstel olarak artmaktadır. Bu üç canlı grubunun bir arada denge durumunda varlığını sürdürmesinin mümkün olup olmadığını Routh-Hurwitz’den yararlanarak belirleyiniz. z’yi yemekten dolayı nüfusun artışı y’yi yemekten dolayı nüfusun artışı Ölümlülük avcı av Avcının ölümlülüğü Avcı yok iken nüfusun artışı av Avcının ölümlülüğü Lojistik artış Leah Edellstein-Keshet, «Mathematical Models in Biology» , Birkhauser Mathematics Series, 1988
Denge noktalarının belirlenmesi: Biyolojik olarak anlamlı olduğu değerler
Jakobiyen matrisi:
Özdeğerlerin hesaplanması:
Bu koşullar sağlanıyor mu? : Biyolojik olarak anlamlı olduğu değerler Üçüncü koşula bakalım:

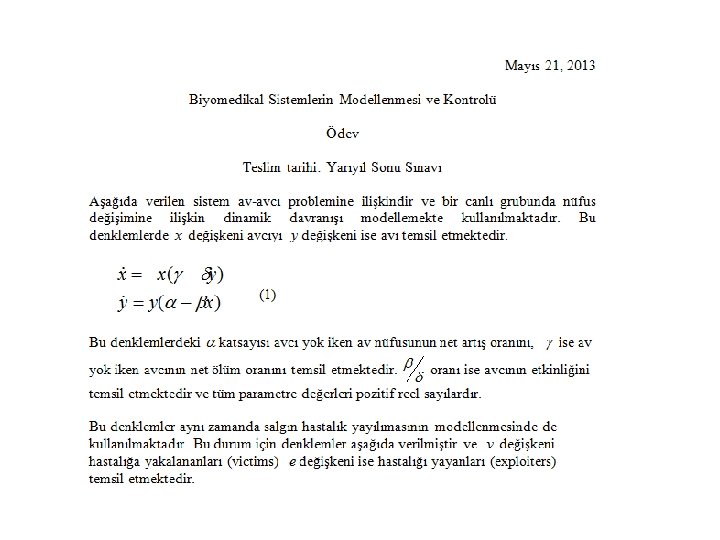

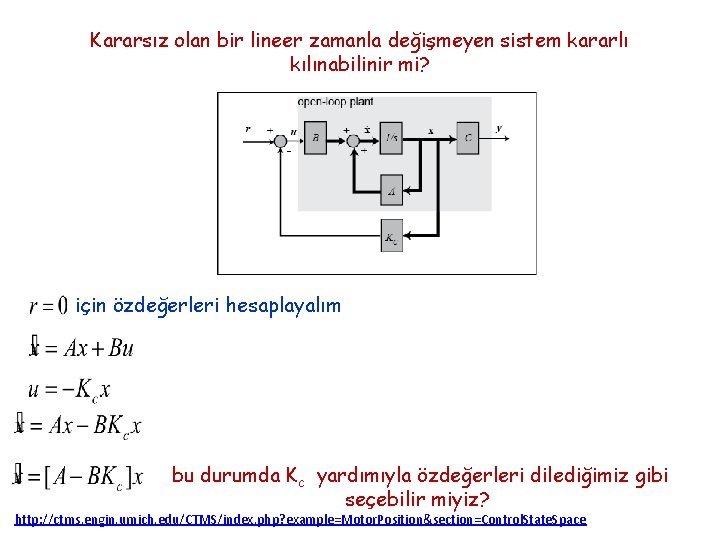

Kararsız olan bir lineer zamanla değişmeyen sistem kararlı kılınabilinir mi? için özdeğerleri hesaplayalım bu durumda Kc yardımıyla özdeğerleri dilediğimiz gibi seçebilir miyiz? http: //ctms. engin. umich. edu/CTMS/index. php? example=Motor. Position§ion=Control. State. Space
Teorem 5: Lineer zamanla değişmeyen sisteminin özdeğerlerinin durum geribeslemesi ile dilenildiği gibi belirlenebilir (kompleks olan özdeğerler eşlenik olmak üzere) lineer zamanla değişmeyen sistem yönetilebilirdir. ile verilen sistemin özdeğerlerini -2, -1+i, -1 -i olmasını sağlayacak durum geribeslemesinin Kc olduğunu gösterin. http: //www. personal. psu. edu/jxl 77/courses/ee 580_fa 10/ee 580_note 12. pdf
+ - Yukarıda blok diyagramı verilen sistemi kararlı kılan K ve a değerlerini belirleyiniz? R. C. Dorf, R. H. Bishop, «Modern Control Systems» , Pearson-Prentice Hall, 2005
Oransal, integral, türevsel denetleyici http: //en. wikipedia. org/wiki/PID_controller
S-tanım bölgesinde - +
