Titán alapú implantátumok optimalizálása porlasztott vékonyrétegek segítségével Készítette: Miskolc Csoportvezetők: Baricz Anita - Áprily Lajos Főgimnázium, Brassó Gréczi László – Andrássy Gyula Szakközépiskola, dr. Balázsi Katalin és Oláh Nikolett Vékonyrétegfizika osztály

Bevezető A fémből készült implantátumok nagy részét titánból készítik megfelelő biokompatibilitása miatt. Kiváló tulajdonságai ellenére a beültetés után mégis titánionokat lehet kimutatni a szervezetben. Fő cél, hogy növeljük a fém szigetelését, korrózióállóságát, biokompatibilitását. Fém felületének passziválása, egy arra alkalmas felületi réteg, mint pl. a Ti. C létrehozásával.

Ti. C nanokompozit vékonyrétegek előállítása 1 1 2 3 1. Magnetron források 2. Zsilip 3. Nagy vákuumkamra

Mintaelőkészítés • Magnetronos porlasztással • Si (001)/Si. O 2 (300 nm), Ti 6 Al 4 V és Co. Cr. Mo hordozók • Lerakódási hőmérséklet 25°C • C-target teljesítménye 150 W, Ti-target teljesítménye 15 -50 W • Ar 2 0. 25 Pa

Hogyan is készül ez? A minta előállítása: § Si (001)/Si. O 2 (300 nm): hasítás, Ti 6 Al 4 V és Co. Cr. Mo hordozók: gyémánttárcsa, vágás fűrésszel. § Optikai mikroszkóp alatt keresztmetszeti mintát készítünk. § Mechanikai preparálás: csiszolás, polírozás. § Ionsugaras vékonyítás argonnal. § Fénymikroszkóppal minta vékonyságának ellenőrzése.

Szerkezeti vizsgálatok JEOL JEM-3010 HREM 300 k. V Philips CM-20 TEM 200 k. V

Mikroszkópos képek Ti. C/ a: C SAED Si. O 2 100 nm Ti. C/a: C Si. O 2 Si Si Keresztmetszeti TEM felvétel a 20 W Ti teljesítménynél készült Ti. C/ a: C nanokompozitról. Keresztmetszeti TEM felvétel a 50 W Ti teljesítménynél készült Ti. C/ a: C nanokompozitról.

Kémiai tulajdonságok XPS spektrumok különböző Ti teljesítménynél készült Ti. C/a: C vékonyrétegek esetében. Folytonos vonal: szén fázis, szaggatott vonal: karbid fázis.

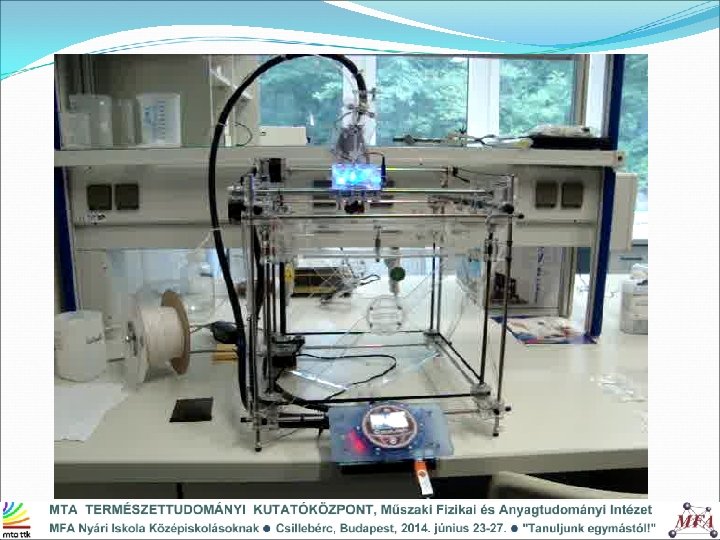

3 D-s csontimplantátumok • A páciens testébe pontosan illeszkedő mesterséges szervek létrehozása • Rapman 3 D nyomtató: rétegről rétegre • Solid Edge ST 6 CAD tervezőszoftver • Hőre lágyuló műanyag (esetünkben 5% HAp-al kevert PLA) megolvasztása egy extruder segítségével.

Összefoglaló Magnetronos porlasztással előállítása (400 nm). Keresztmetszeti vizsgálatokra. minta Ti. C vékonyréteg preparálása TEM Réteg szerkezete: ~20 nm vastag Ti. C amorf szén mátrixban. Egyedi műtéti tervezést, a páciens testébe pontosan illeszkedő mesterséges szervek létrehozását valamint a pórusokba gyógyszerek beültetését egyaránt lehetővé tevő 3 D-s nyomtatási technológia.
