Skalapozsok SVALAP OK a b PONTALAP c d

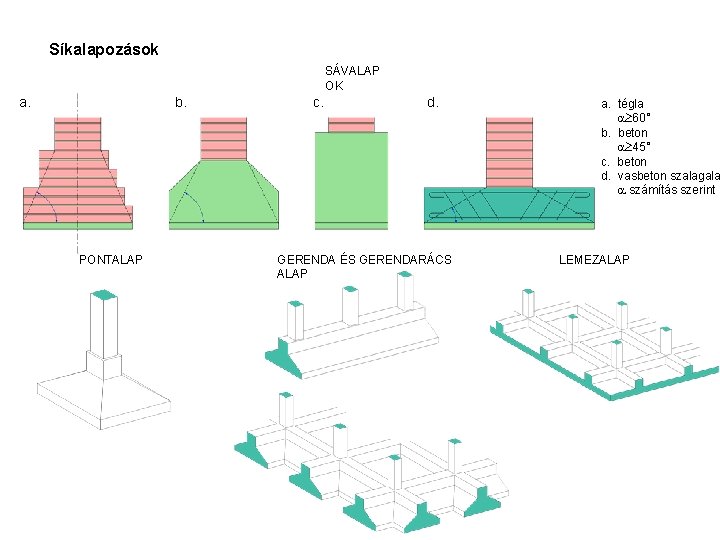

Síkalapozások SÁVALAP OK a. b. PONTALAP c. d. GERENDA ÉS GERENDARÁCS ALAP a. tégla 60° b. beton 45° c. beton d. vasbeton szalagala számítás szerint LEMEZALAP

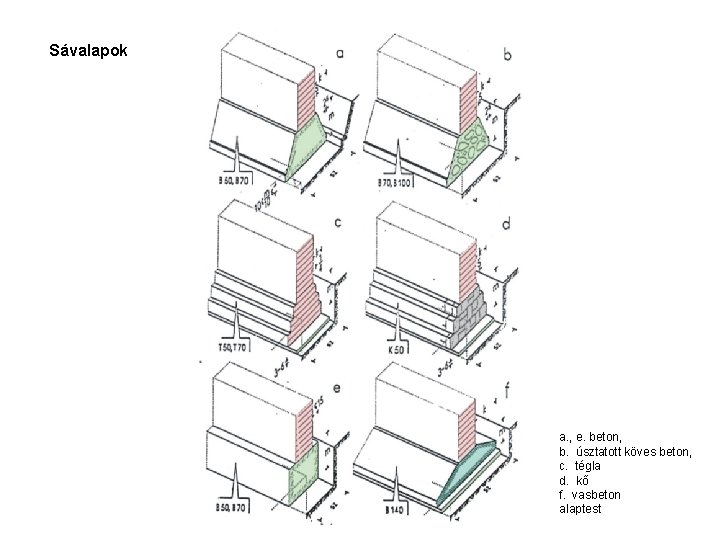

Sávalapok a. , e. beton, b. úsztatott köves beton, c. tégla d. kő f. vasbeton alaptest

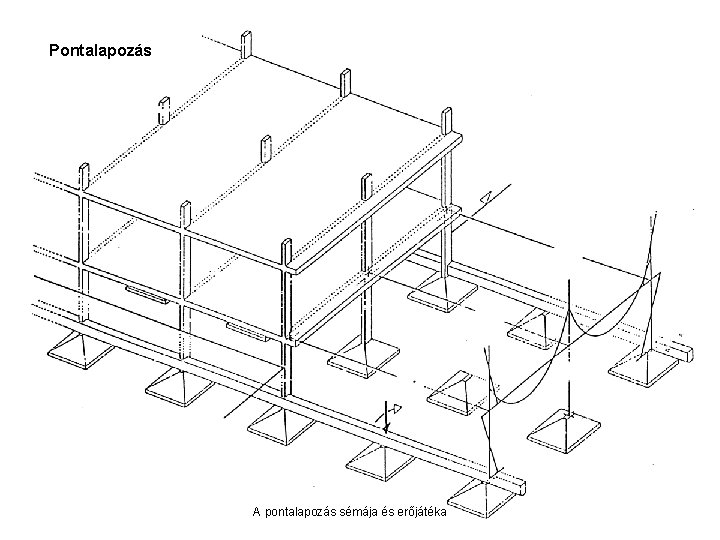

Pontalapozás A pontalapozás sémája és erőjátéka

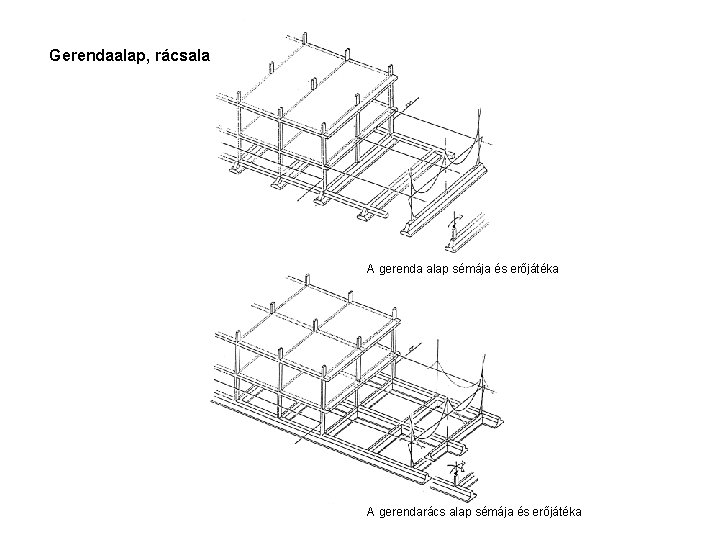

Gerendaalap, rácsalap A gerenda alap sémája és erőjátéka A gerendarács alap sémája és erőjátéka

Lemezalapozás

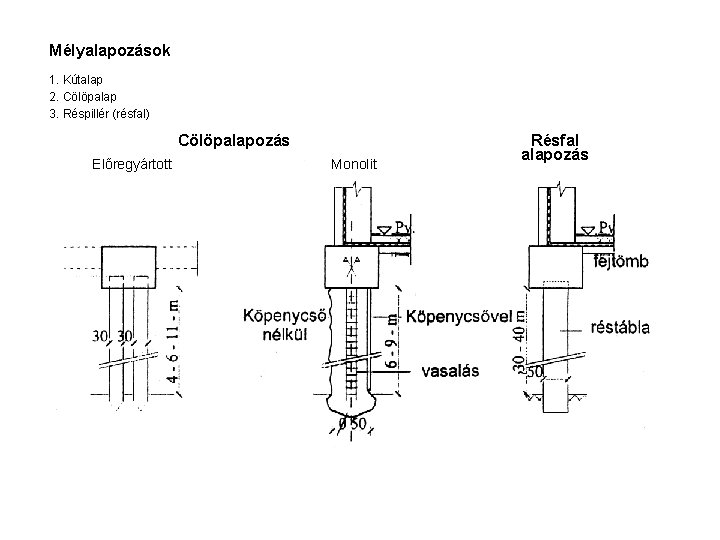

Mélyalapozások 1. Kútalap 2. Cölöpalap 3. Réspillér (résfal) Cölöpalapozás Előregyártott Monolit Résfal alapozás

Kútalapozás

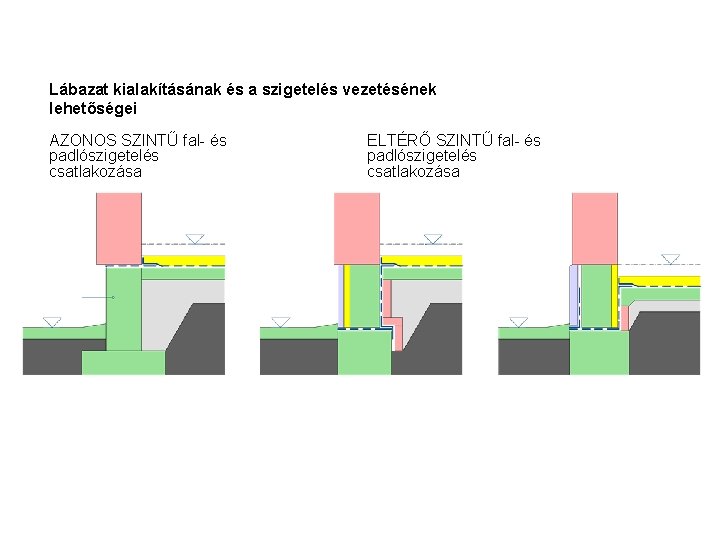

Lábazat kialakításának és a szigetelés vezetésének lehetőségei AZONOS SZINTŰ fal- és padlószigetelés csatlakozása ELTÉRŐ SZINTŰ fal- és padlószigetelés csatlakozása

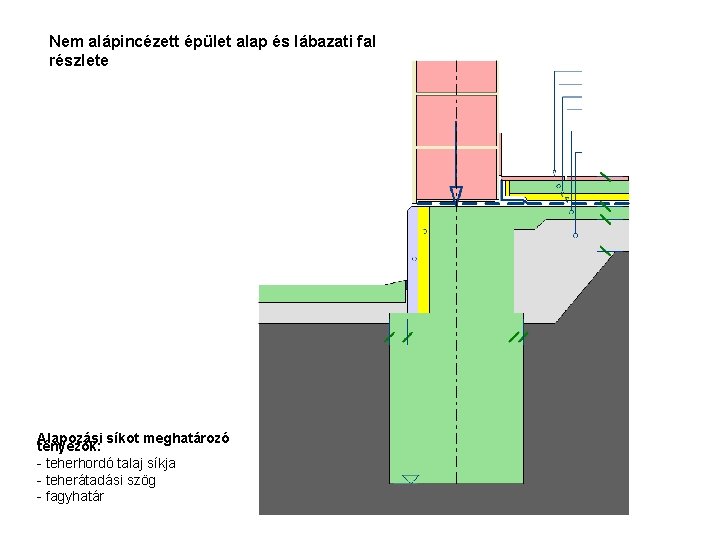

Nem alápincézett épület alap és lábazati fal részlete Alapozási síkot meghatározó tényezők: - teherhordó talaj síkja - teherátadási szög - fagyhatár

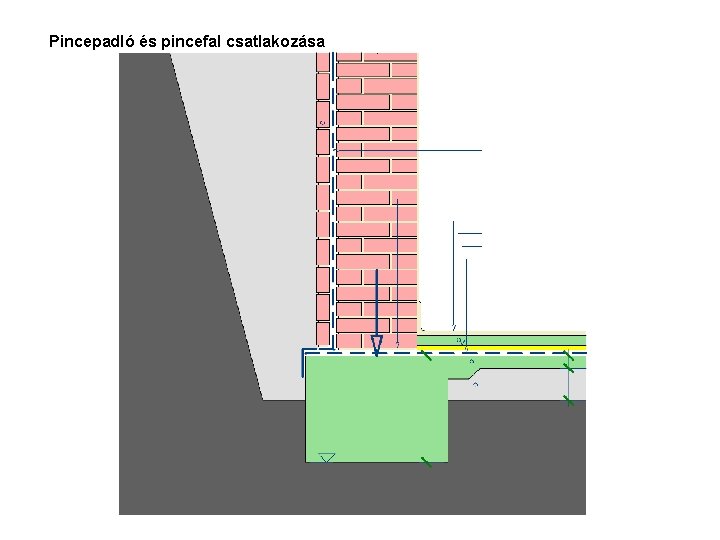

Pincepadló és pincefal csatlakozása

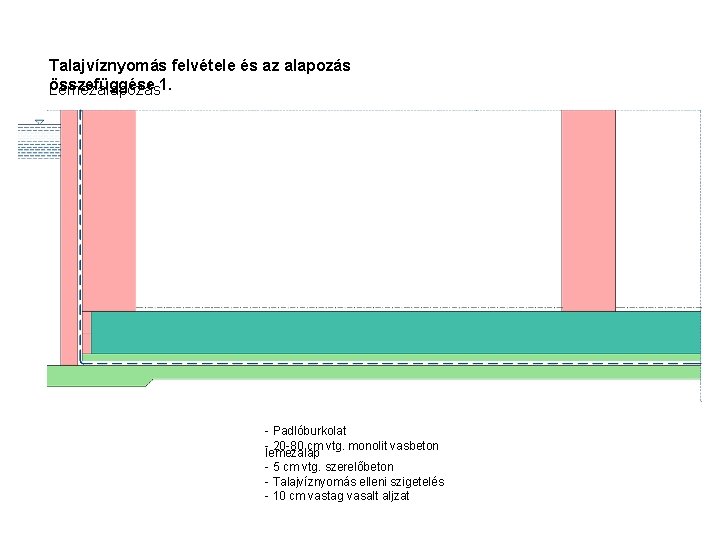

Talajvíznyomás felvétele és az alapozás összefüggése Lemezalapozás 1. - Padlóburkolat - 20 -80 cm vtg. monolit vasbeton lemezalap - 5 cm vtg. szerelőbeton - Talajvíznyomás elleni szigetelés - 10 cm vastag vasalt aljzat

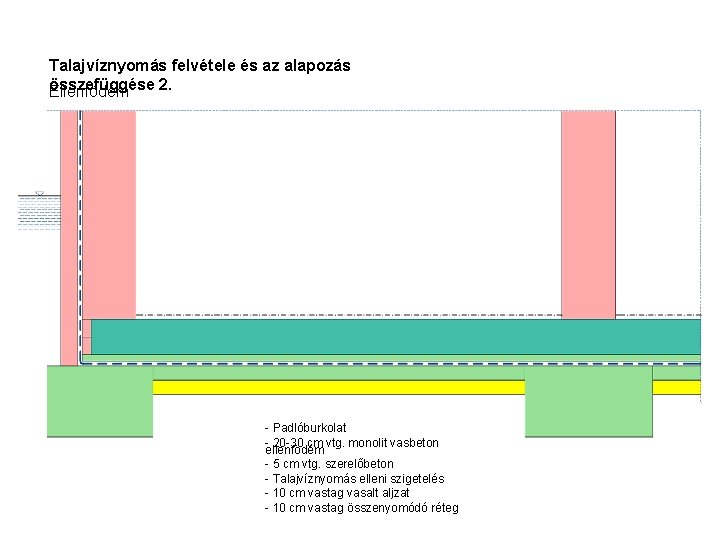

Talajvíznyomás felvétele és az alapozás összefüggése 2. Ellenfödém - Padlóburkolat - 20 -30 cm vtg. monolit vasbeton ellenfödém - 5 cm vtg. szerelőbeton - Talajvíznyomás elleni szigetelés - 10 cm vastag vasalt aljzat - 10 cm vastag összenyomódó réteg

Talajvíznyomás felvétele és az alapozás összefüggése Leterhelő beton 3. szerkezet - Padlóburkolat - 30 -80 cm vtg. beton leterhelés - Talajvíznyomás elleni szigetelés - 10 cm vastag vasalt aljzat

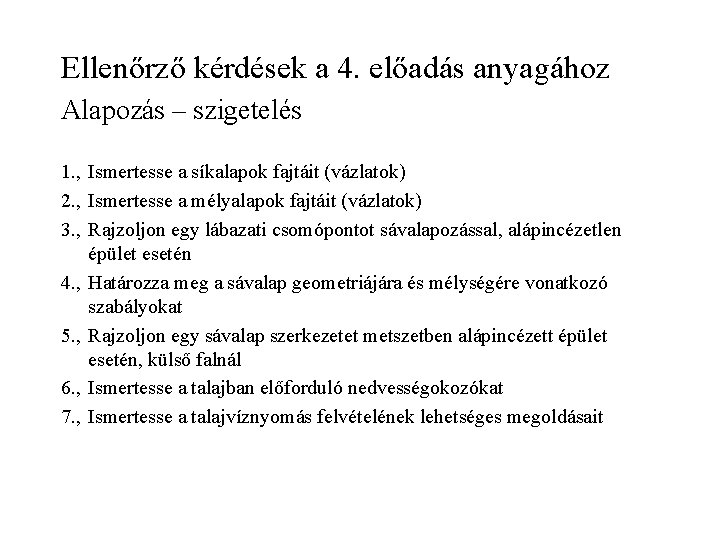

Ellenőrző kérdések a 4. előadás anyagához Alapozás – szigetelés 1. , Ismertesse a síkalapok fajtáit (vázlatok) 2. , Ismertesse a mélyalapok fajtáit (vázlatok) 3. , Rajzoljon egy lábazati csomópontot sávalapozással, alápincézetlen épület esetén 4. , Határozza meg a sávalap geometriájára és mélységére vonatkozó szabályokat 5. , Rajzoljon egy sávalap szerkezetet metszetben alápincézett épület esetén, külső falnál 6. , Ismertesse a talajban előforduló nedvességokozókat 7. , Ismertesse a talajvíznyomás felvételének lehetséges megoldásait
