Televisin y Multimedia w Compresin n Compresin JPEG

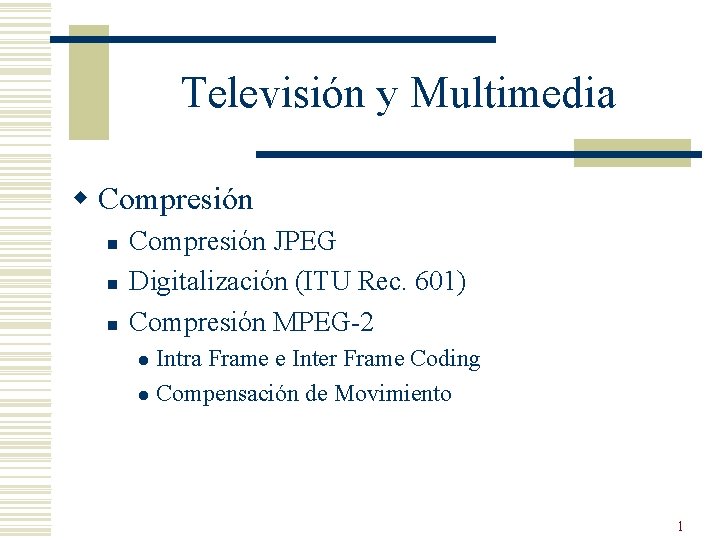

Televisión y Multimedia w Compresión n Compresión JPEG Digitalización (ITU Rec. 601) Compresión MPEG-2 Intra Frame e Inter Frame Coding l Compensación de Movimiento l 1

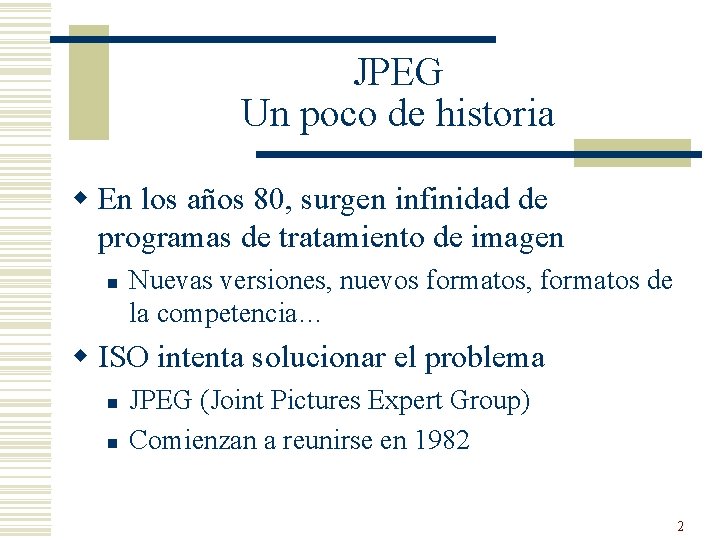

JPEG Un poco de historia w En los años 80, surgen infinidad de programas de tratamiento de imagen n Nuevas versiones, nuevos formatos, formatos de la competencia… w ISO intenta solucionar el problema n n JPEG (Joint Pictures Expert Group) Comienzan a reunirse en 1982 2

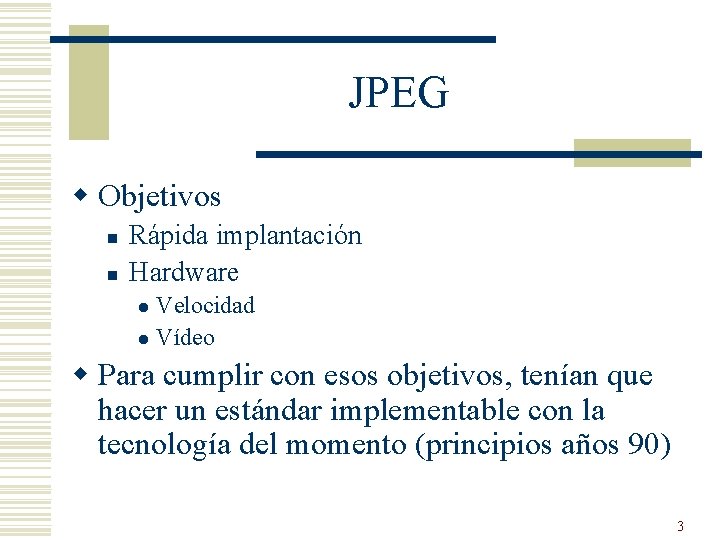

JPEG w Objetivos n n Rápida implantación Hardware Velocidad l Vídeo l w Para cumplir con esos objetivos, tenían que hacer un estándar implementable con la tecnología del momento (principios años 90) 3

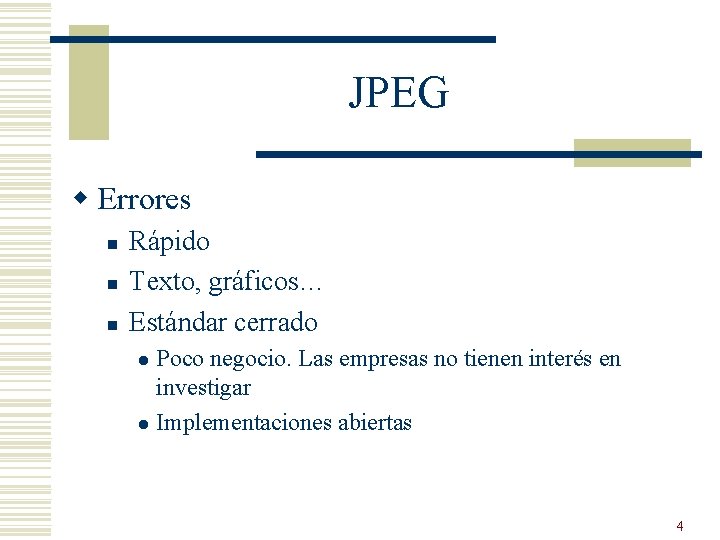

JPEG w Errores n n n Rápido Texto, gráficos… Estándar cerrado Poco negocio. Las empresas no tienen interés en investigar l Implementaciones abiertas l 4

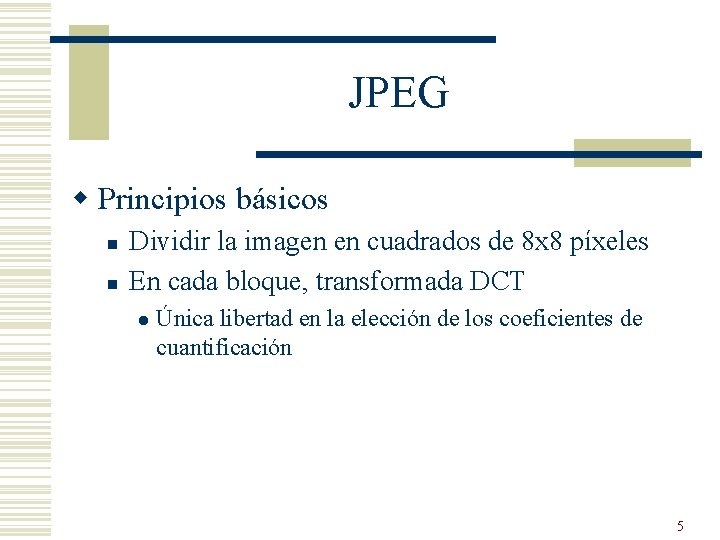

JPEG w Principios básicos n n Dividir la imagen en cuadrados de 8 x 8 píxeles En cada bloque, transformada DCT l Única libertad en la elección de los coeficientes de cuantificación 5

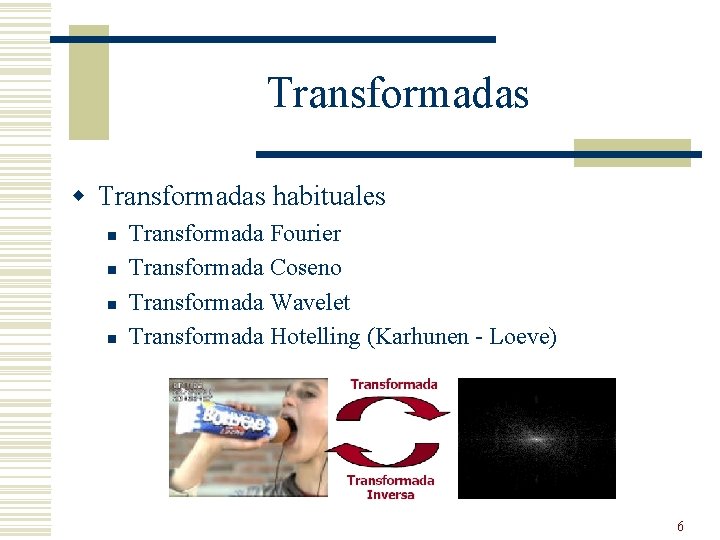

Transformadas w Transformadas habituales n n Transformada Fourier Transformada Coseno Transformada Wavelet Transformada Hotelling (Karhunen - Loeve) 6

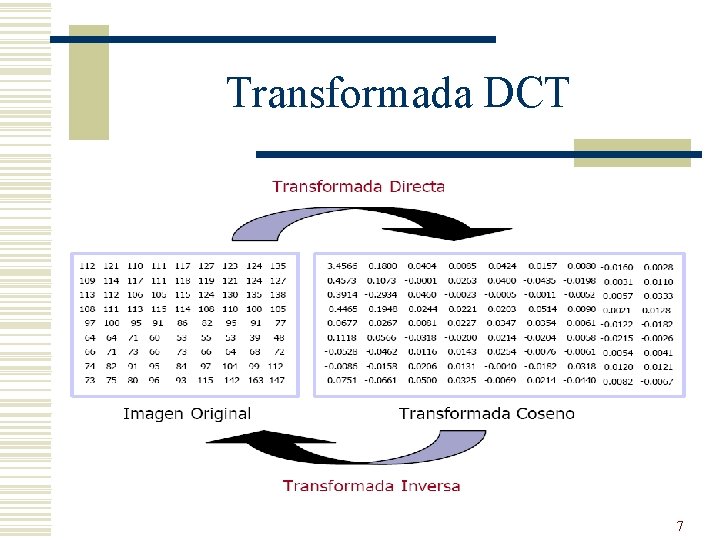

Transformada DCT 7

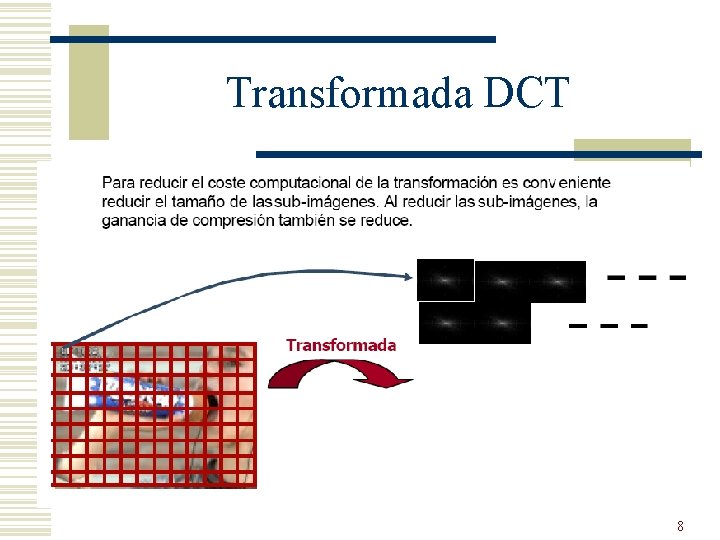

Transformada DCT 8

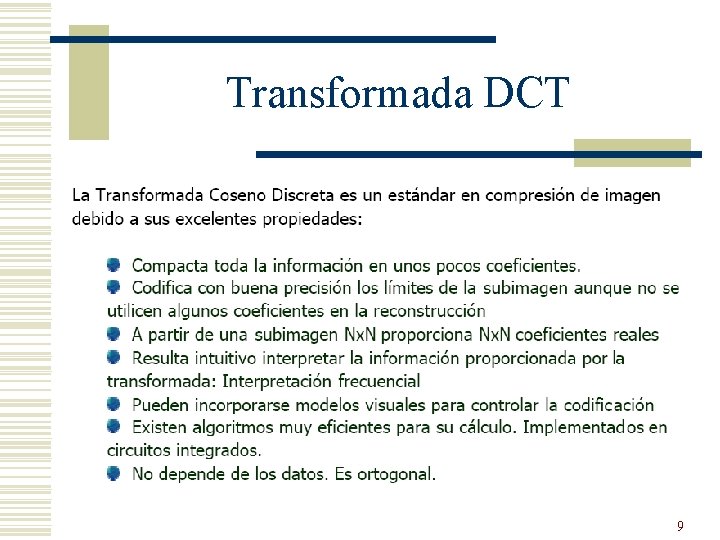

Transformada DCT 9

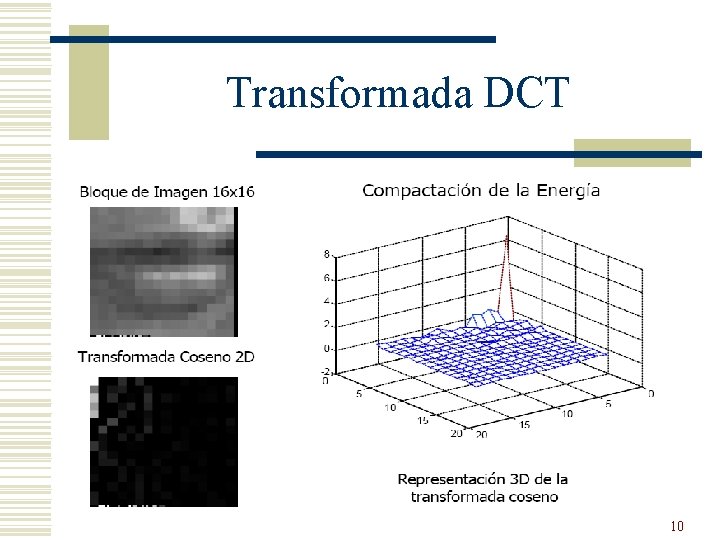

Transformada DCT 10

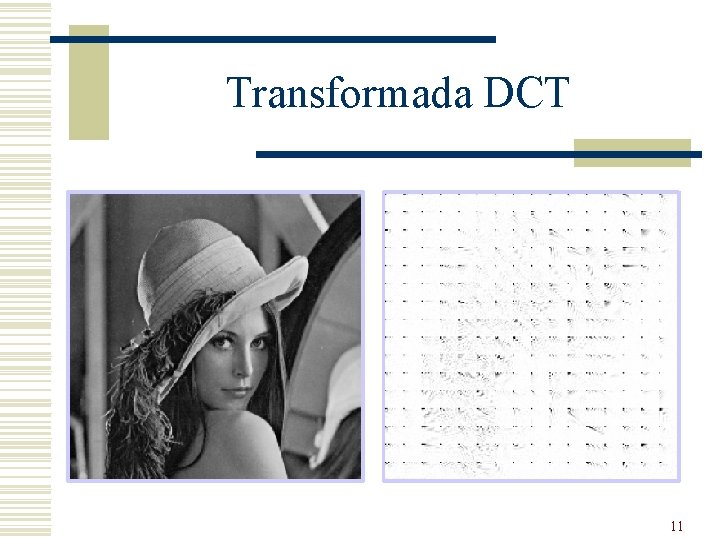

Transformada DCT 11

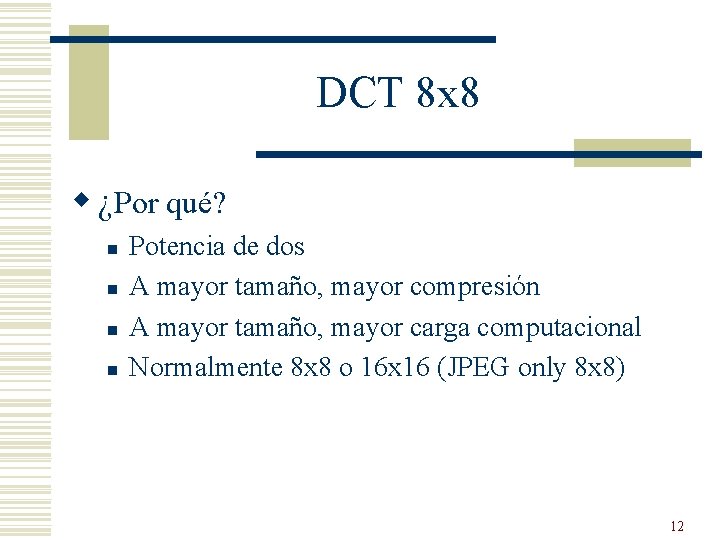

DCT 8 x 8 w ¿Por qué? n n Potencia de dos A mayor tamaño, mayor compresión A mayor tamaño, mayor carga computacional Normalmente 8 x 8 o 16 x 16 (JPEG only 8 x 8) 12

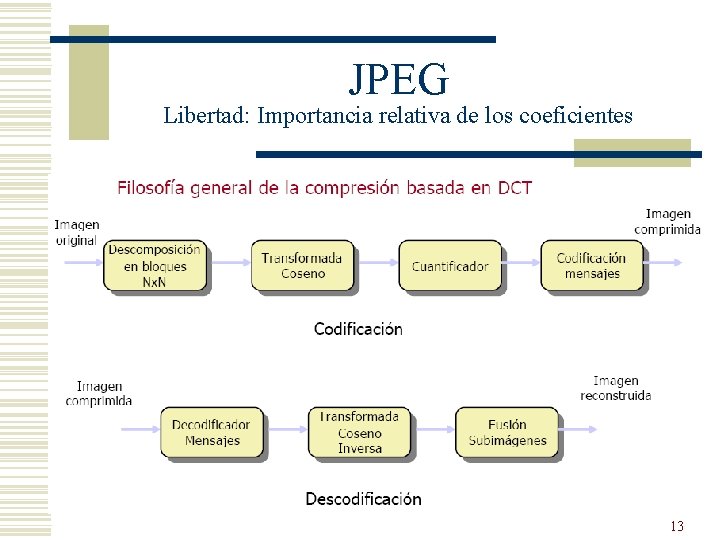

JPEG Libertad: Importancia relativa de los coeficientes 13

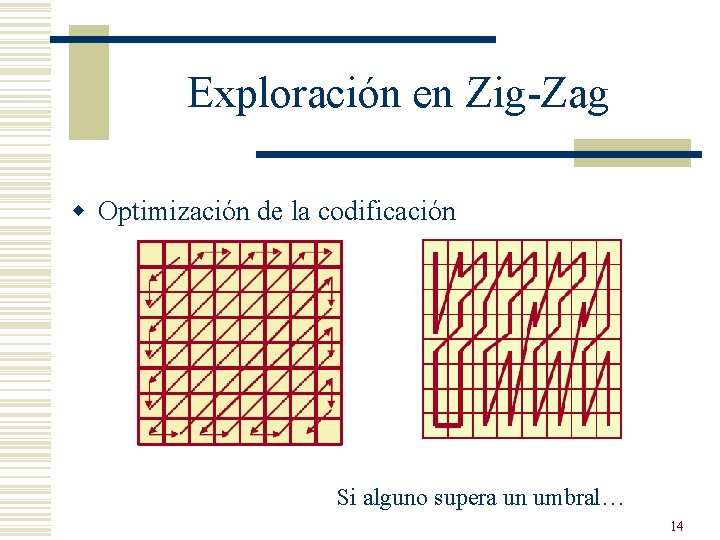

Exploración en Zig-Zag w Optimización de la codificación Si alguno supera un umbral… 14

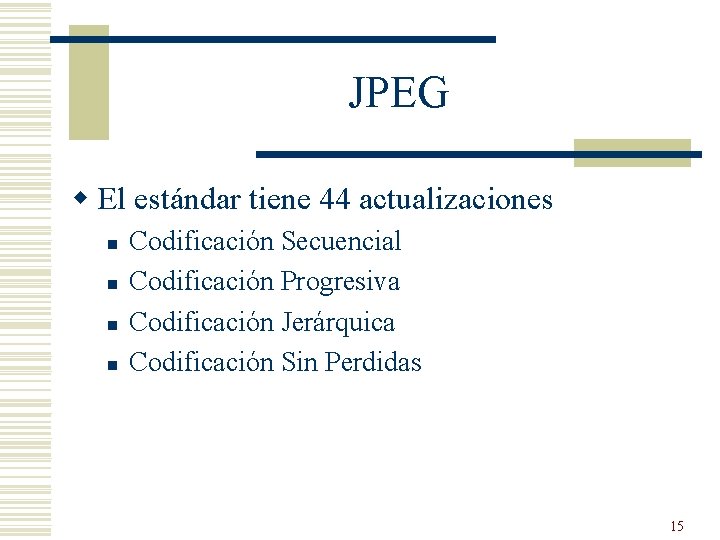

JPEG w El estándar tiene 44 actualizaciones n n Codificación Secuencial Codificación Progresiva Codificación Jerárquica Codificación Sin Perdidas 15

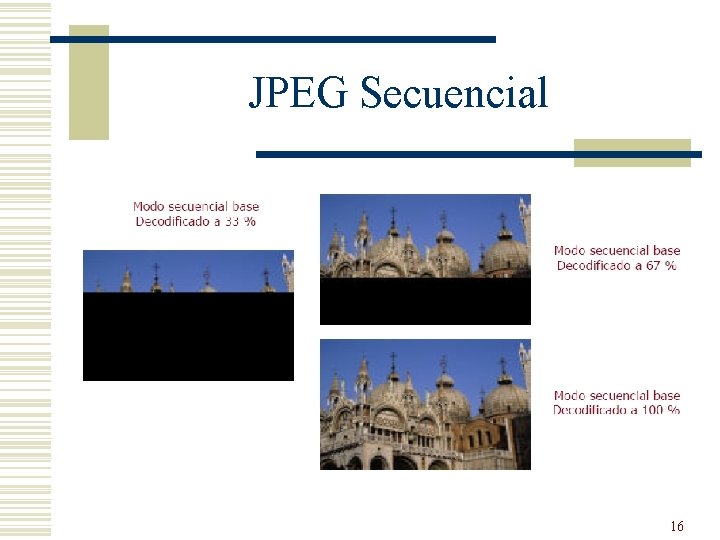

JPEG Secuencial 16

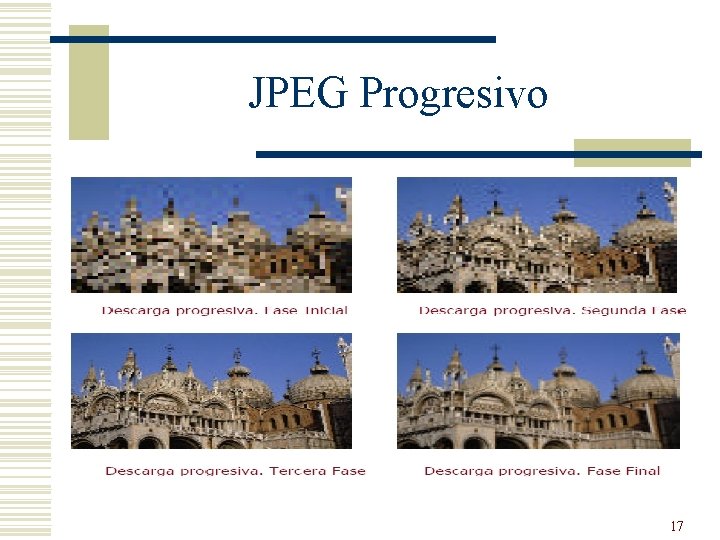

JPEG Progresivo 17

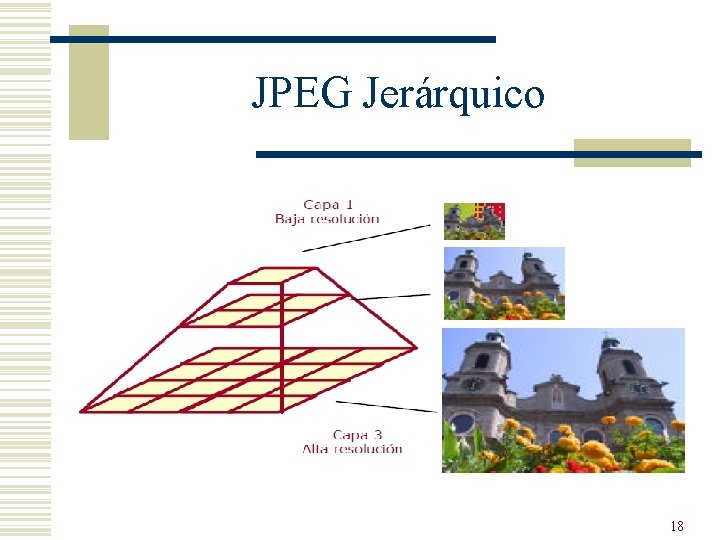

JPEG Jerárquico 18

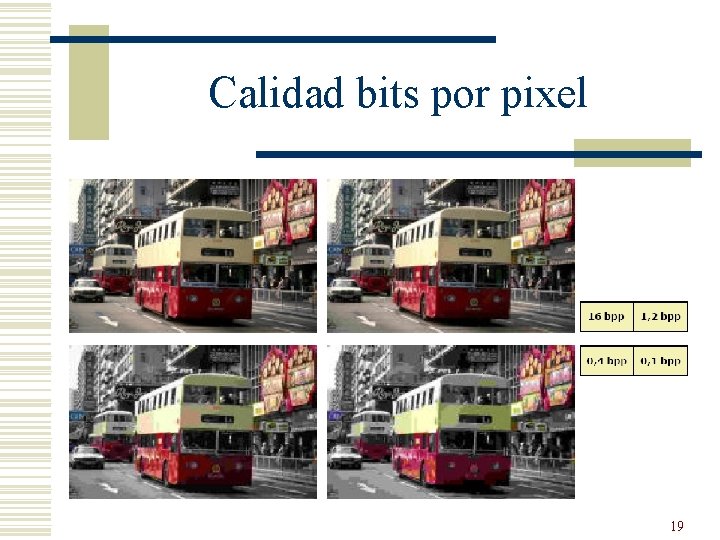

Calidad bits por pixel 19

Ejemplo 20

Ejemplo 21

Ejemplo 22

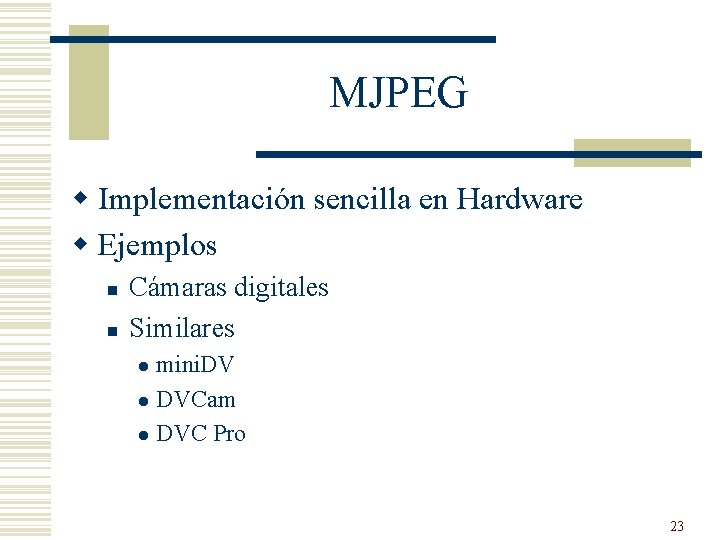

MJPEG w Implementación sencilla en Hardware w Ejemplos n n Cámaras digitales Similares mini. DV l DVCam l DVC Pro l 23

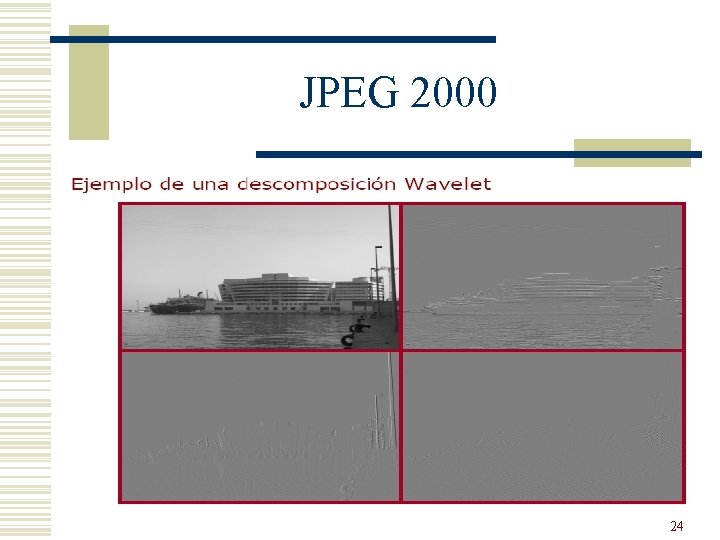

JPEG 2000 24

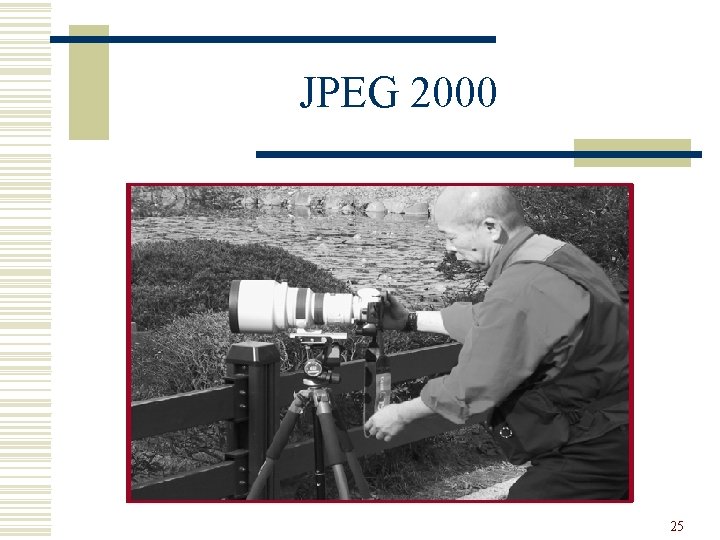

JPEG 2000 25

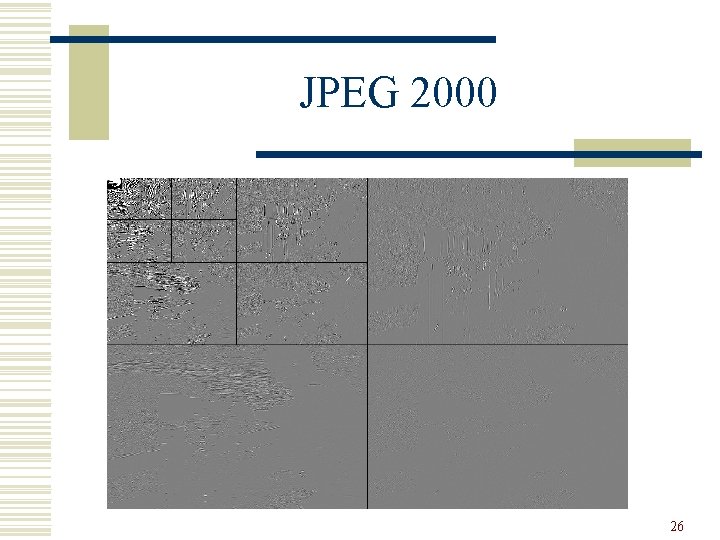

JPEG 2000 26

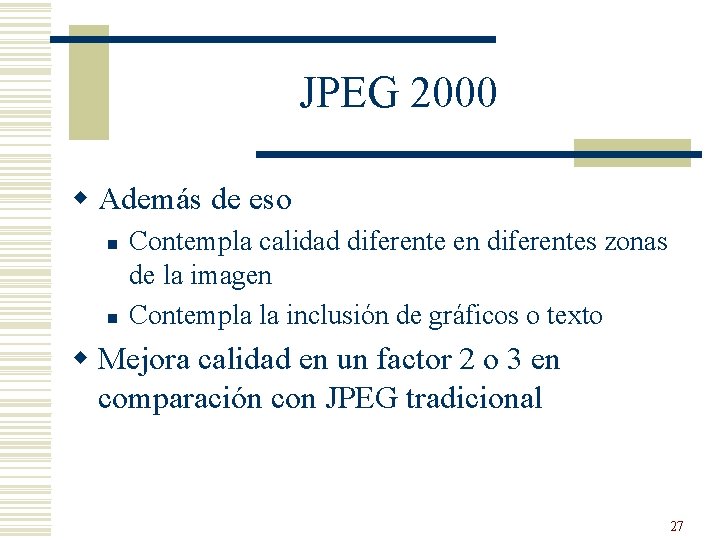

JPEG 2000 w Además de eso n n Contempla calidad diferente en diferentes zonas de la imagen Contempla la inclusión de gráficos o texto w Mejora calidad en un factor 2 o 3 en comparación con JPEG tradicional 27
