Teknologi Dan Rekayasa RODA GIGI GEAR PENGERTIAN RODA

Teknologi Dan Rekayasa RODA GIGI (GEAR)

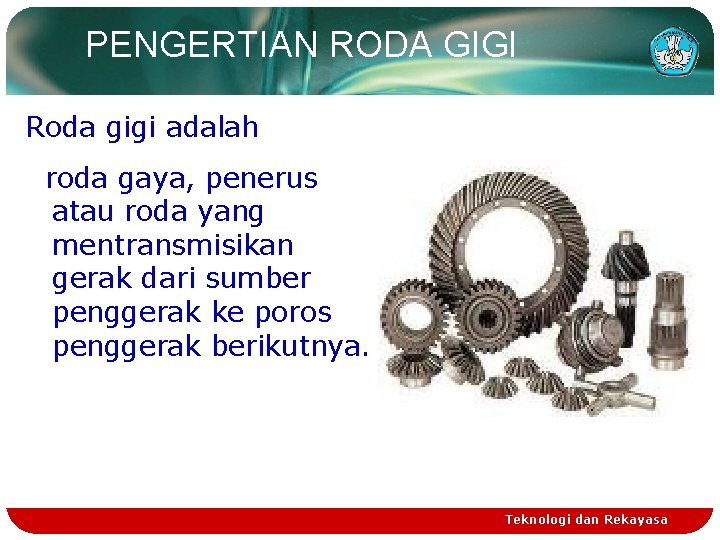

PENGERTIAN RODA GIGI Roda gigi adalah roda gaya, penerus atau roda yang mentransmisikan gerak dari sumber penggerak ke poros penggerak berikutnya. Teknologi dan Rekayasa

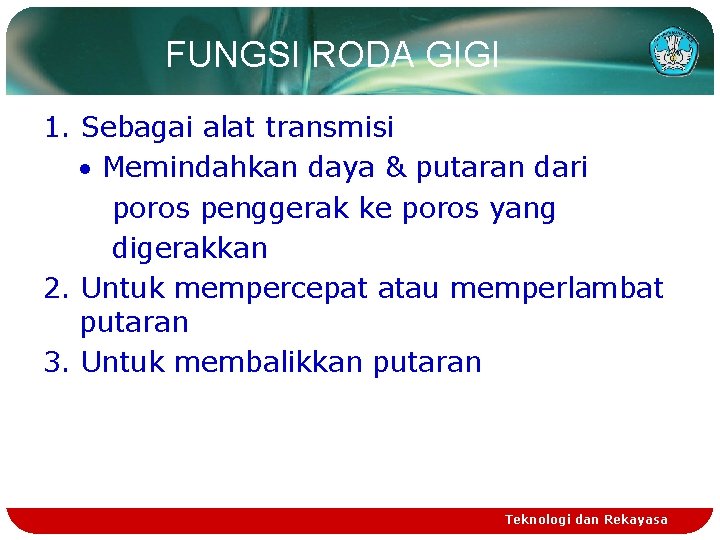

FUNGSI RODA GIGI 1. Sebagai alat transmisi Memindahkan daya & putaran dari poros penggerak ke poros yang digerakkan 2. Untuk mempercepat atau memperlambat putaran 3. Untuk membalikkan putaran Teknologi dan Rekayasa

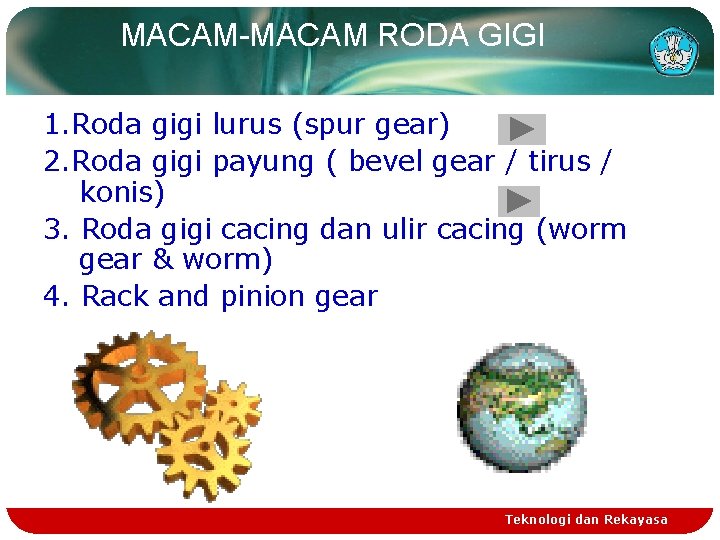

MACAM-MACAM RODA GIGI 1. Roda gigi lurus (spur gear) 2. Roda gigi payung ( bevel gear / tirus / konis) 3. Roda gigi cacing dan ulir cacing (worm gear & worm) 4. Rack and pinion gear Teknologi dan Rekayasa

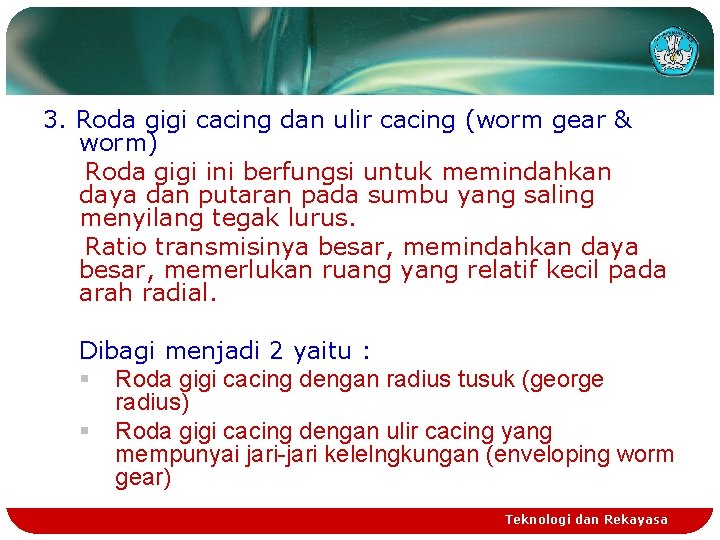

3. Roda gigi cacing dan ulir cacing (worm gear & worm) Roda gigi ini berfungsi untuk memindahkan daya dan putaran pada sumbu yang saling menyilang tegak lurus. Ratio transmisinya besar, memindahkan daya besar, memerlukan ruang yang relatif kecil pada arah radial. Dibagi menjadi 2 yaitu : § Roda gigi cacing dengan radius tusuk (george radius) § Roda gigi cacing dengan ulir cacing yang mempunyai jari-jari kelelngkungan (enveloping worm gear) Teknologi dan Rekayasa

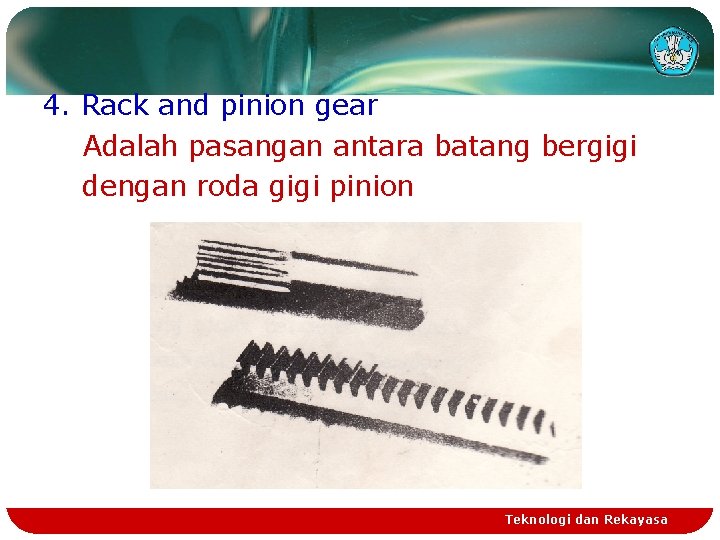

4. Rack and pinion gear Adalah pasangan antara batang bergigi dengan roda gigi pinion Teknologi dan Rekayasa

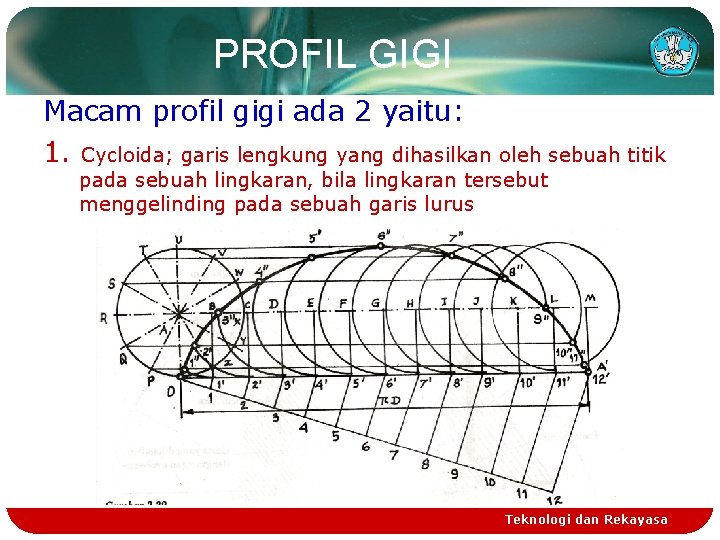

PROFIL GIGI Macam profil gigi ada 2 yaitu: 1. Cycloida; garis lengkung yang dihasilkan oleh sebuah titik pada sebuah lingkaran, bila lingkaran tersebut menggelinding pada sebuah garis lurus Teknologi dan Rekayasa

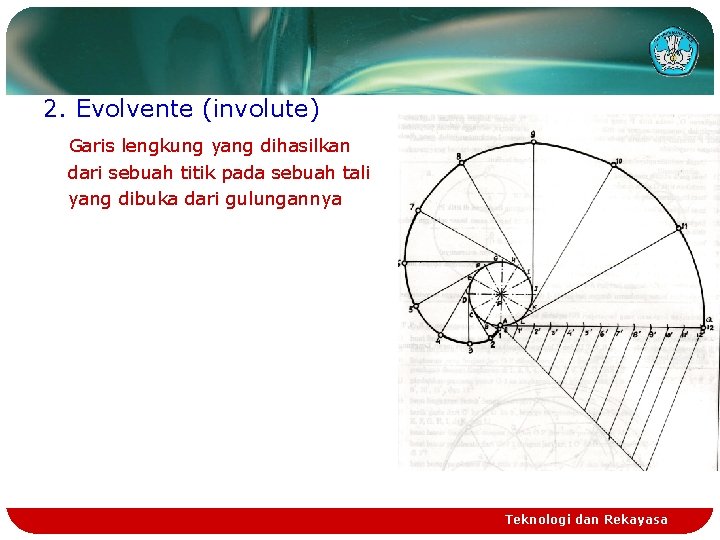

2. Evolvente (involute) Garis lengkung yang dihasilkan dari sebuah titik pada sebuah tali yang dibuka dari gulungannya Teknologi dan Rekayasa

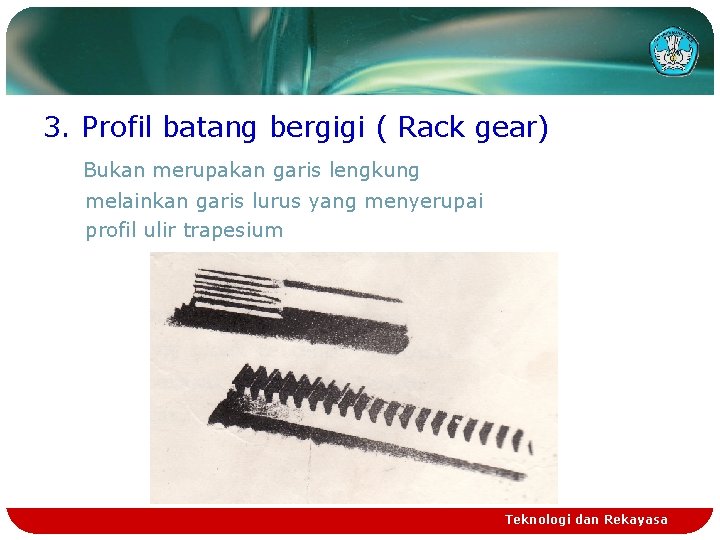

3. Profil batang bergigi ( Rack gear) Bukan merupakan garis lengkung melainkan garis lurus yang menyerupai profil ulir trapesium Teknologi dan Rekayasa

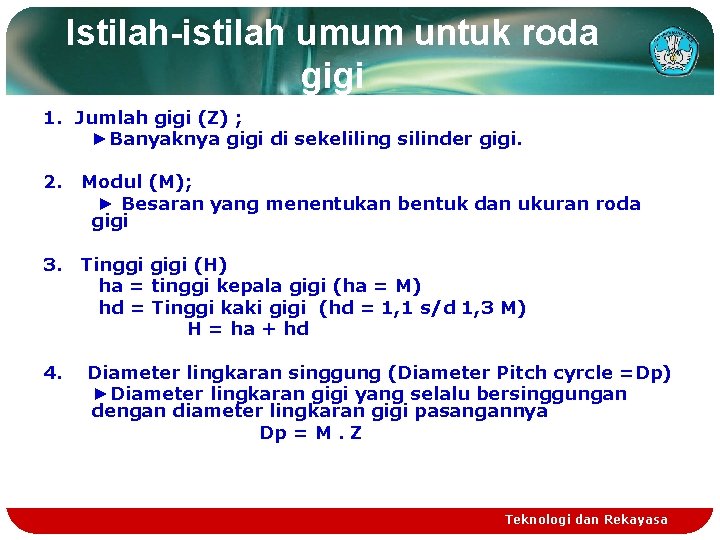

Istilah-istilah umum untuk roda gigi 1. Jumlah gigi (Z) ; ►Banyaknya gigi di sekeliling silinder gigi. 2. Modul (M); ► Besaran yang menentukan bentuk dan ukuran roda gigi 3. Tinggi gigi (H) ha = tinggi kepala gigi (ha = M) hd = Tinggi kaki gigi (hd = 1, 1 s/d 1, 3 M) H = ha + hd 4. Diameter lingkaran singgung (Diameter Pitch cyrcle =Dp) ►Diameter lingkaran gigi yang selalu bersinggungan dengan diameter lingkaran gigi pasangannya Dp = M. Z Teknologi dan Rekayasa

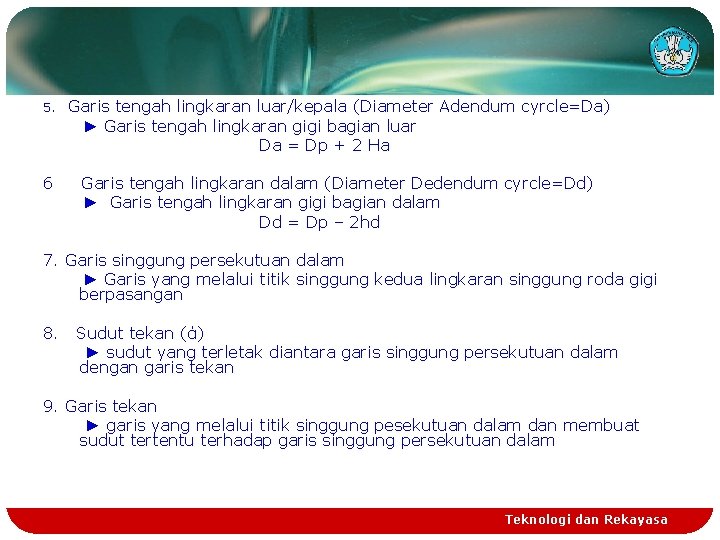

5. Garis tengah lingkaran luar/kepala (Diameter Adendum cyrcle=Da) ► Garis tengah lingkaran gigi bagian luar Da = Dp + 2 Ha 6 Garis tengah lingkaran dalam (Diameter Dedendum cyrcle=Dd) ► Garis tengah lingkaran gigi bagian dalam Dd = Dp – 2 hd 7. Garis singgung persekutuan dalam ► Garis yang melalui titik singgung kedua lingkaran singgung roda gigi berpasangan 8. Sudut tekan (ά) ► sudut yang terletak diantara garis singgung persekutuan dalam dengan garis tekan 9. Garis tekan ► garis yang melalui titik singgung pesekutuan dalam dan membuat sudut tertentu terhadap garis singgung persekutuan dalam Teknologi dan Rekayasa

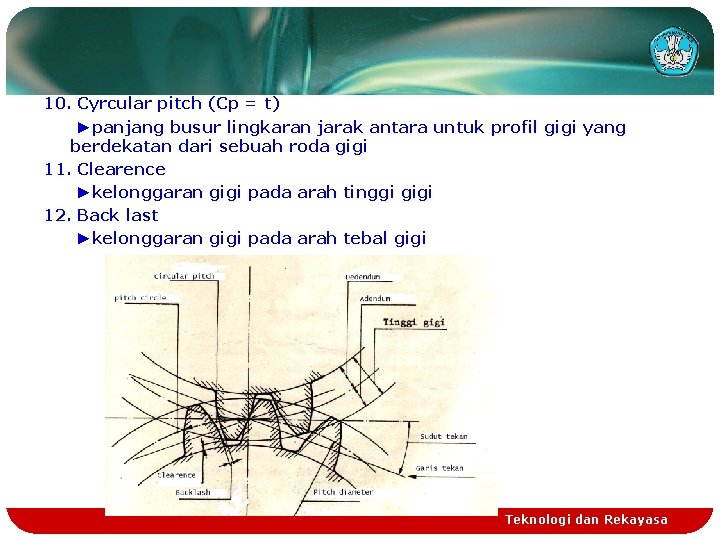

10. Cyrcular pitch (Cp = t) ►panjang busur lingkaran jarak antara untuk profil gigi yang berdekatan dari sebuah roda gigi 11. Clearence ►kelonggaran gigi pada arah tinggi gigi 12. Back last ►kelonggaran gigi pada arah tebal gigi Teknologi dan Rekayasa

Teknologi dan Rekayasa

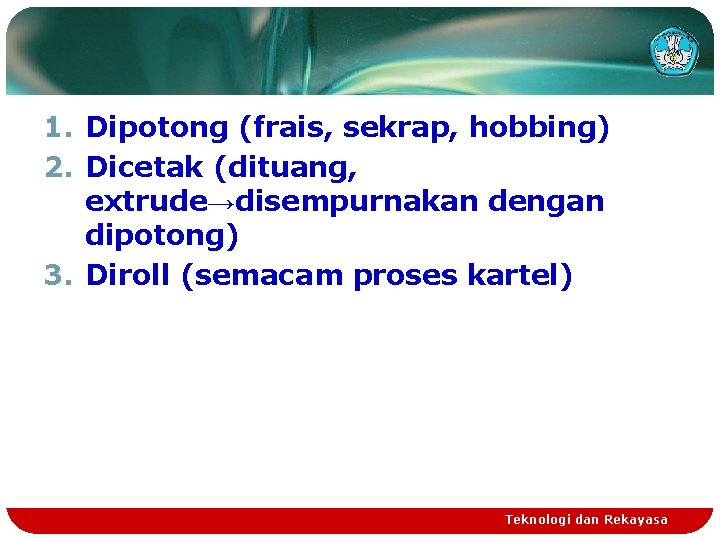

1. Dipotong (frais, sekrap, hobbing) 2. Dicetak (dituang, extrude→disempurnakan dengan dipotong) 3. Diroll (semacam proses kartel) Teknologi dan Rekayasa

SELESAI…. . Teknologi dan Rekayasa
