SAMBUNGAN KAYU DAN HUBUNGAN KAYU Menjelaskan sambungan kayu

SAMBUNGAN KAYU DAN HUBUNGAN KAYU Menjelaskan sambungan kayu dan hubungan kayu

Tujuan Pembelajaran : 1. Peserta didik dapat menentukan sambungan kayu dengan tepat 2. Peserta didik dapat menentukan hubungan kayu dengan tepat 3. Peserta didik dapat menentukan sambungan melebar dengan tepat

Materi Ajar : A. Sambungan kayu memanjang 1. Datar 2. Tegak 3. Dengan Pengunci 4. Ekor burung B. Hubungan kayu melebar C. Hubungan kayu pada sudut-sudut pertemuan

A. SAMBUNGAN KAYU MEMANJANG 1. Sambungan kayu memanjang datar a. Sambungan bibir lurus berkait c. Sambungan bibir miring d. Sambungan bibir miring berkait

2. Sambungan kayu memanjang tegak a. Sambungan takik lurus b. Sambungan takik miring c. Sambungan purus lurus d. Sambungan purus miring

3. Sambungan kayu memanjang dengan pengunci a. Sambungan kunci sesisi b. Sambungan memanjang kunci jepit 4. Sambungan kayu ekor burung a. ekor burung terbuka b. ekor burung tertutup sesisi

MACAM-MACAM SAMBUNGAN BIBIR LURUS a. sambungan bibir lurus dada tegak

Lanjutan : b. Sambungan Bibir Lurus Dada Miring

Lanjutan : c. Sambungan Bibir Lurus Dada Mulut Ikan

lanjutan d. Sambungan Bibir Lurus Dada Miring Mulut Ikan

MACAM-MACAM SAMBUNGAN BIBIR LURUS BERKAIT a. Sambungan Bibir Lurus Berkait Dada Tegak

MACAM-MACAM SAMBUNGAN BIBIR MIRING a. Sambungan Bibir Miring Dada Tegak

LANJUTAN b. Sambungan Bibir Miring Dada Mulut Ikan

MACAM-MACAM SAMBUNGAN BIBIR MIRING BERKAIT • Sambungan Bibir Miring Tarik/ Berkait Dada Tegak

Lanjutan • Sambungan Bibir Miring Berkait Dada Mulut Ikan

MACAM-MACAM SAMBUNGAN MEMANJANG TEGAK • Sambungan Takikan Lurus

• Sambungan Takikan Lurus Rangkap

Lanjutan • Sambungan. Takikan Lurus Dada Mulut Ikan

Lanjutan • Sambungan Takikan Miring Dada Mulut Ikan

• Sambungan Purus Lurus

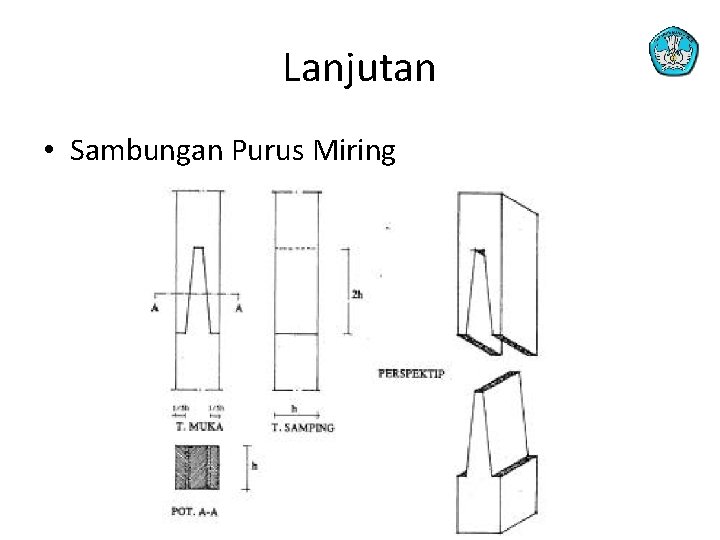

Lanjutan • Sambungan Purus Miring

• Sambungan Takikan Miring Rangkap

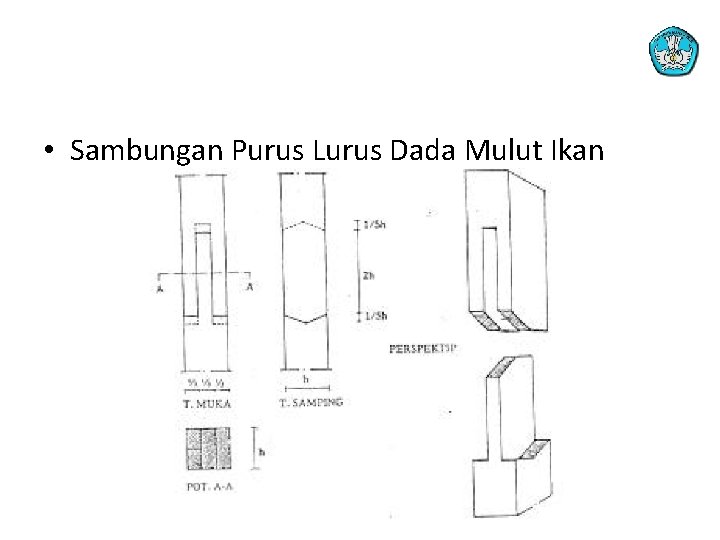

• Sambungan Purus Lurus Dada Mulut Ikan

• Sambungan Purus Miring Dada Mulut Ikan

MACAM-MACAM SAMBUNGAN MEMANJANG DENGAN PENGUNCI 1. Sambungan Memanjang Kunci Sesisi

Lanjutan

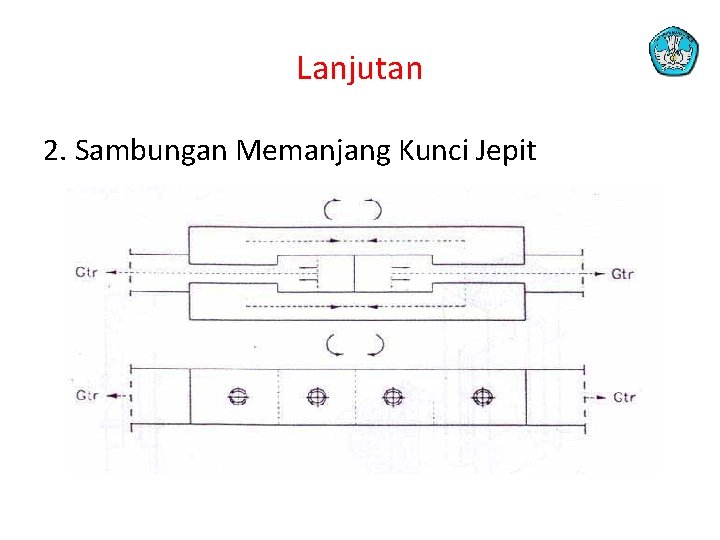

Lanjutan 2. Sambungan Memanjang Kunci Jepit

SAMBUNGAN EKOR BURUNG

Lanjutan Hubungan ekor burung terbuka

Lanjutan Hubungan ekor burung tertutup

HUBUNGAN KAYU Hubungan kayu merupakan dua buah kayu yang saling bertemu secara siku-siku, sudut pertemuan atau persilangan.

Lanjutan Hubungan Kayu Menyudut

Lanjutan Hubungan kayu menyudut dengan lobang dan gigi

Lanjutan Hubungan Purus dan Lobang dengan Gigi Tegak

Lanjutan Hubungan Purus dan Lobang dengan Gigi Garis Bagi

Lanjutan Hubungan kayu menyudut dengan lobang dan pen

Lanjutan Hubungan Purus dan Lobang Tertutup

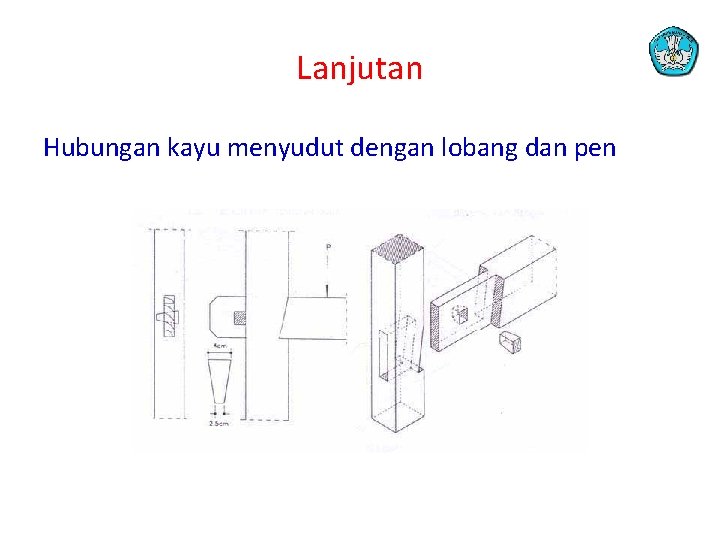

Lanjutan Hubungan kayu menyudut dengan lobang dan pen

Lanjutan Hubungan ekor burung sorong

SAMBUNGAN KAYU MELEBAR Sambungan lidah lepas dan alur

SAMBUNGAN KAYU MELEBAR Sambungan sudut lidah bersponeng dan alur
