Technick materily a konstrukce I nekovy STRUKTURA A

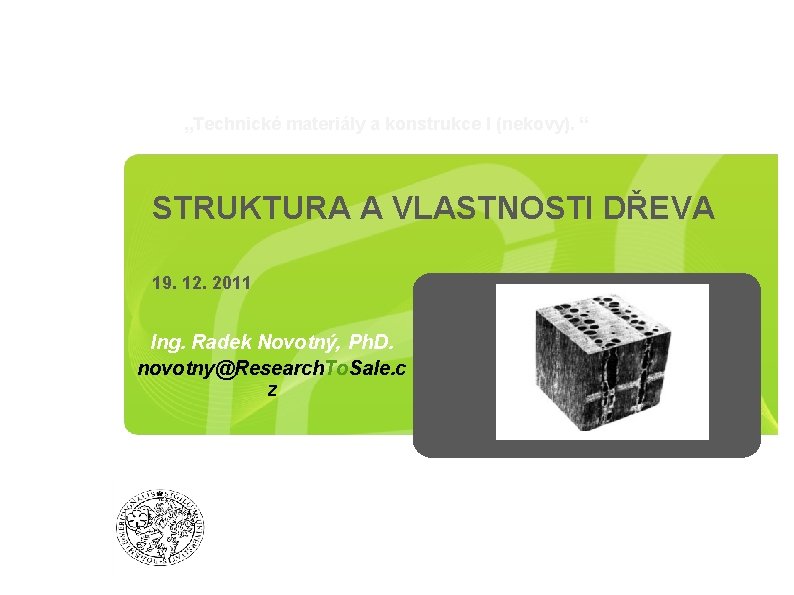

„Technické materiály a konstrukce I (nekovy). “ STRUKTURA A VLASTNOSTI DŘEVA 19. 12. 2011 Ing. Radek Novotný, Ph. D. novotny@Research. To. Sale. c z

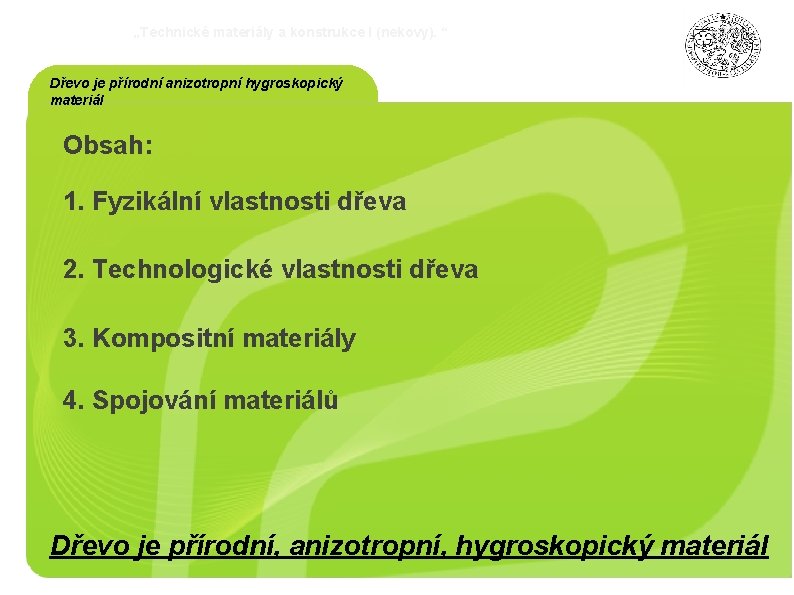

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál Obsah: 1. Fyzikální vlastnosti dřeva „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV 2. Technologické vlastnosti dřeva 3. Kompositní materiály 4. Spojování materiálů Dřevo je přírodní, anizotropní, hygroskopický materiál

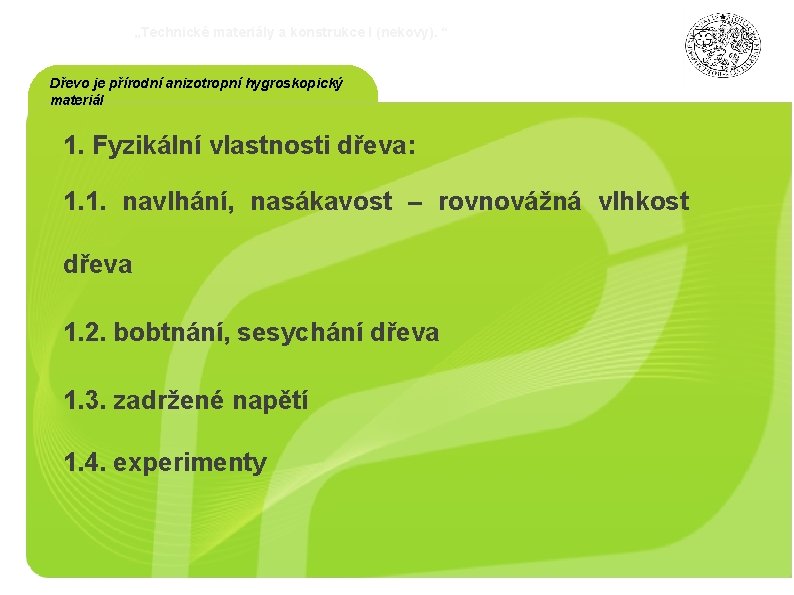

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. Fyzikální vlastnosti dřeva: 1. 1. navlhání, nasákavost – rovnovážná vlhkost dřeva„OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV 1. 2. bobtnání, sesychání dřeva 1. 3. zadržené napětí 1. 4. experimenty

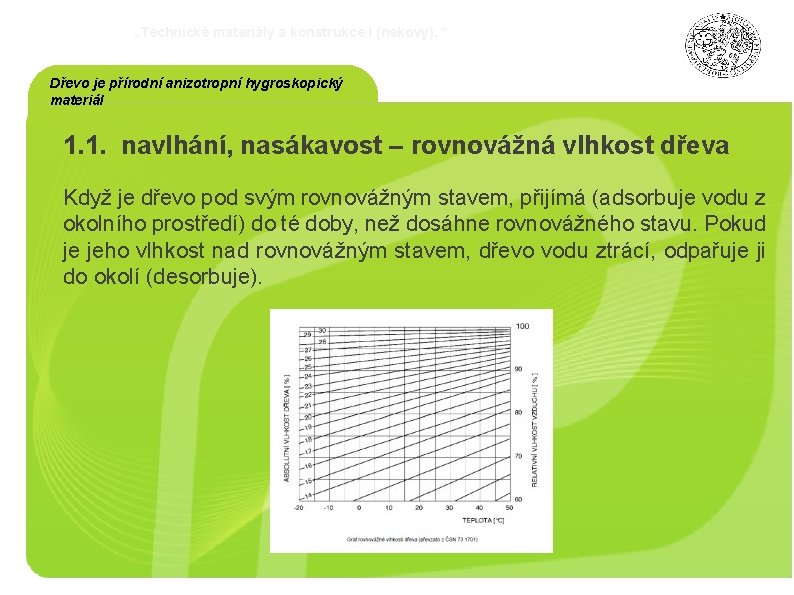

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 1. navlhání, nasákavost – rovnovážná vlhkost dřeva Když je dřevo pod svým rovnovážným stavem, přijímá (adsorbuje vodu z okolního prostředí) do té doby, než dosáhne rovnovážného stavu. Pokud je jeho„OCHRANA vlhkost. DUŠEVNÍHO nad rovnovážným dřevo. VÝSLEDKŮ vodu ztrácí, odpařuje ji VLASTNICTVÍ - stavem, KOMERCIALIZACE VAV do okolí (desorbuje).

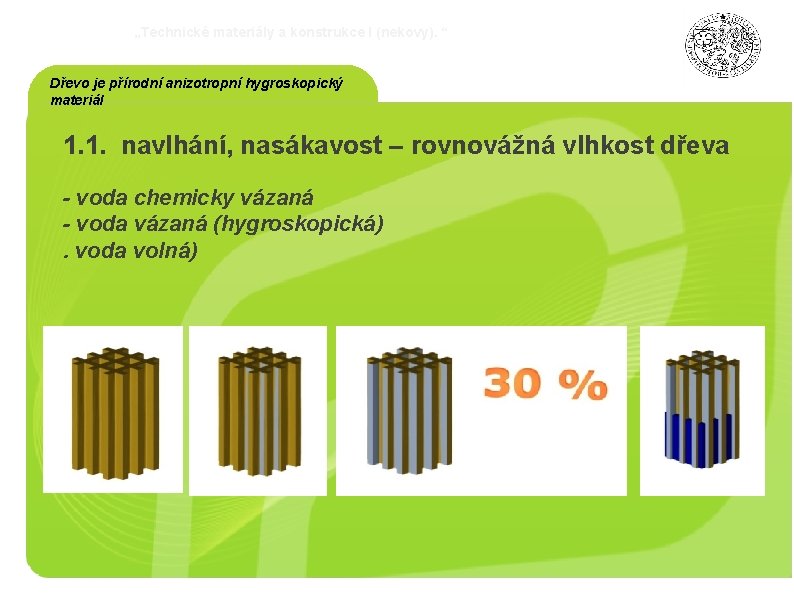

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 1. navlhání, nasákavost – rovnovážná vlhkost dřeva - voda chemicky vázaná - voda vázaná (hygroskopická). voda„OCHRANA volná) DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV

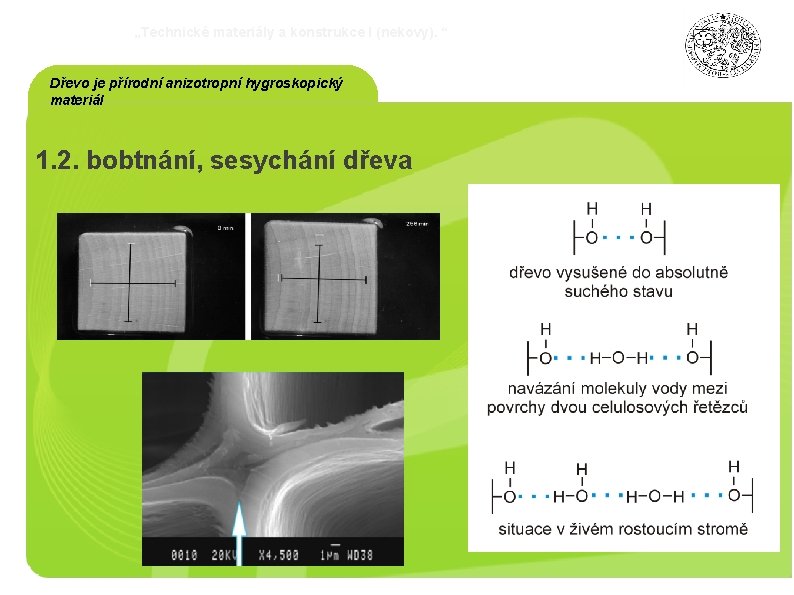

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 2. bobtnání, sesychání dřeva „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV

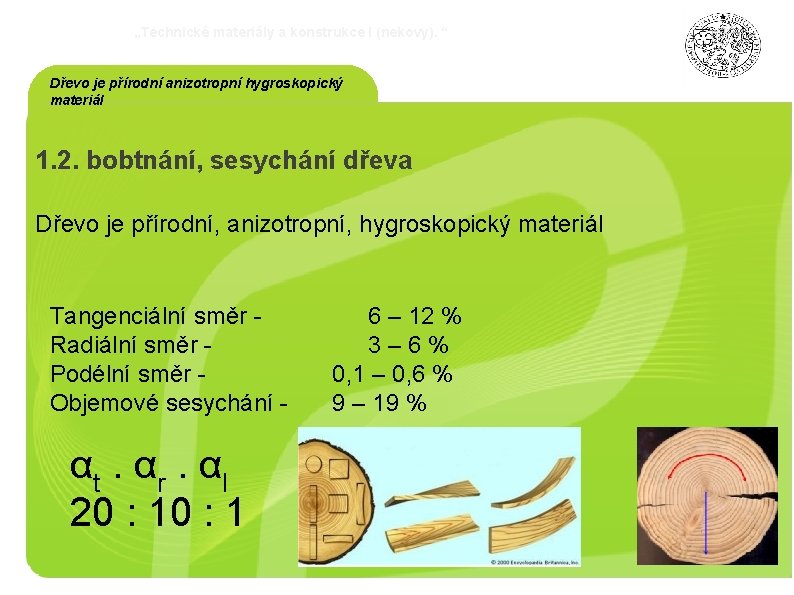

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 2. bobtnání, sesychání dřeva Dřevo je přírodní, anizotropní, hygroskopický materiál „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV Tangenciální směr Radiální směr Podélní směr Objemové sesychání - αt. α r. α l 20 : 1 6 – 12 % 3– 6% 0, 1 – 0, 6 % 9 – 19 %

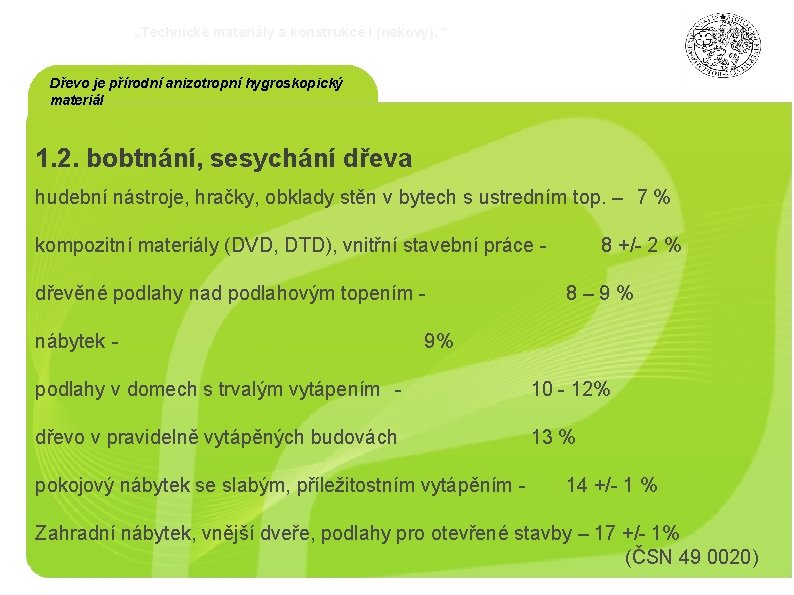

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 2. bobtnání, sesychání dřeva hudební nástroje, hračky, obklady stěn v bytech s ustredním top. – 7 % kompozitní materiály (DVD, DTD), vnitřní stavební práce - 8 +/- 2 % „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV dřevěné podlahy nad podlahovým topením nábytek - 8– 9% 9% podlahy v domech s trvalým vytápením - 10 - 12% dřevo v pravidelně vytápěných budovách 13 % pokojový nábytek se slabým, příležitostním vytápěním - 14 +/- 1 % Zahradní nábytek, vnější dveře, podlahy pro otevřené stavby – 17 +/- 1% (ČSN 49 0020)

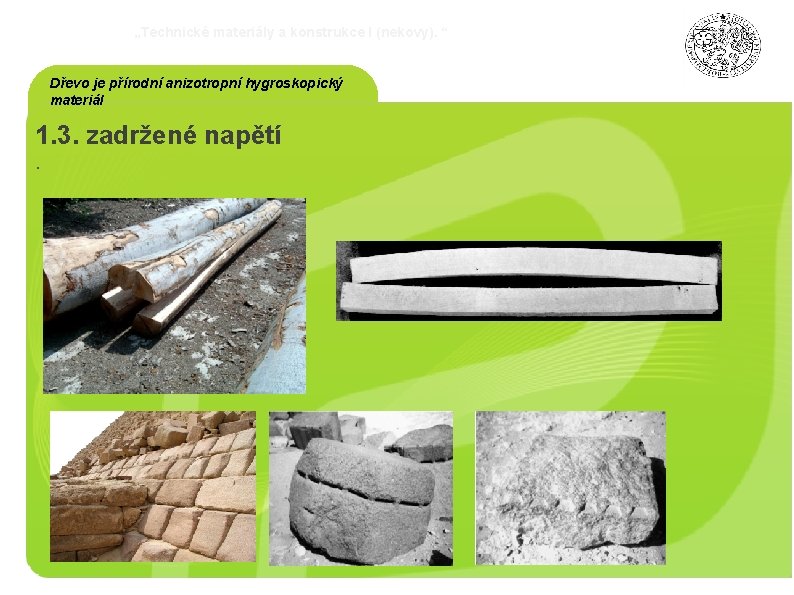

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 3. zadržené napětí. „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV

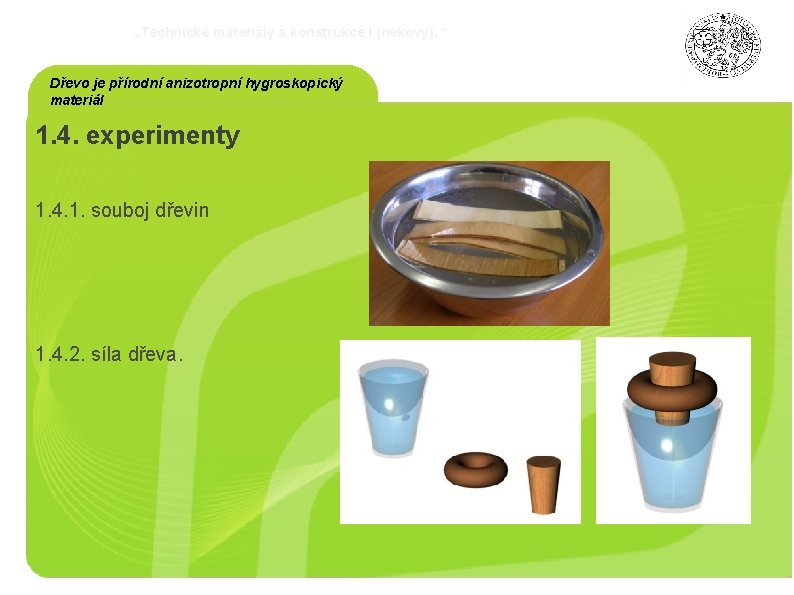

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 4. experimenty 1. 4. 1. souboj dřevin „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV 1. 4. 2. síla dřeva.

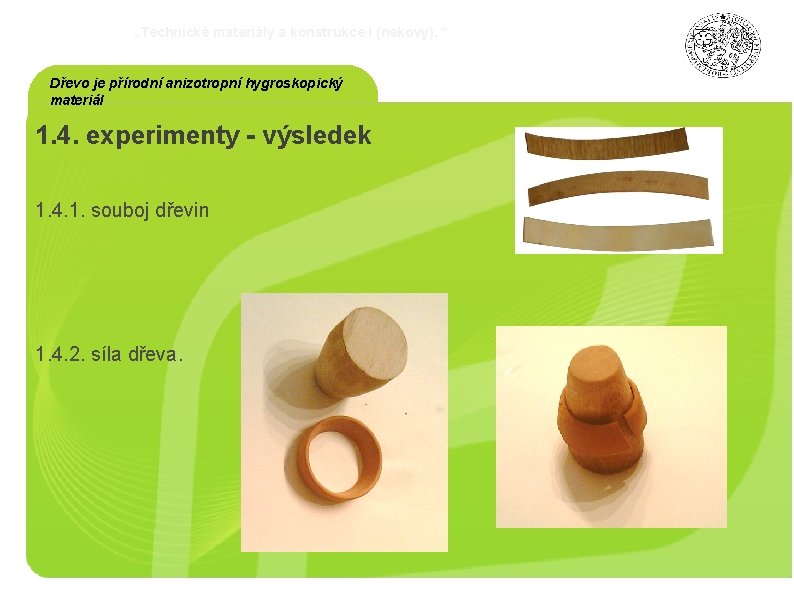

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 1. 4. experimenty - výsledek 1. 4. 1. souboj dřevin „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV 1. 4. 2. síla dřeva.

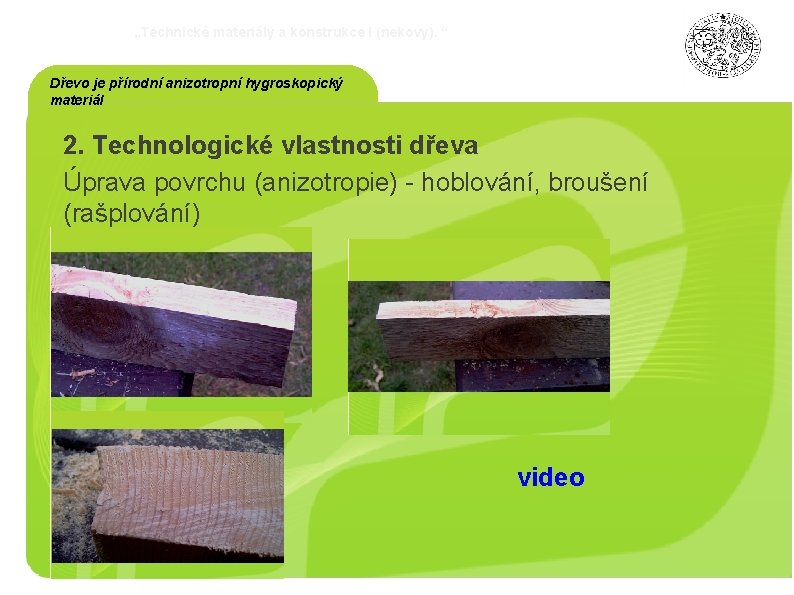

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 2. Technologické vlastnosti dřeva Úprava povrchu (anizotropie) - hoblování, broušení (rašplování) „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV video

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 2. Technologické vlastnosti dřeva Ochrana povrchu proti potětrnostním a biol. činitelům (přírodní materiál) – nátěry, lakování „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV

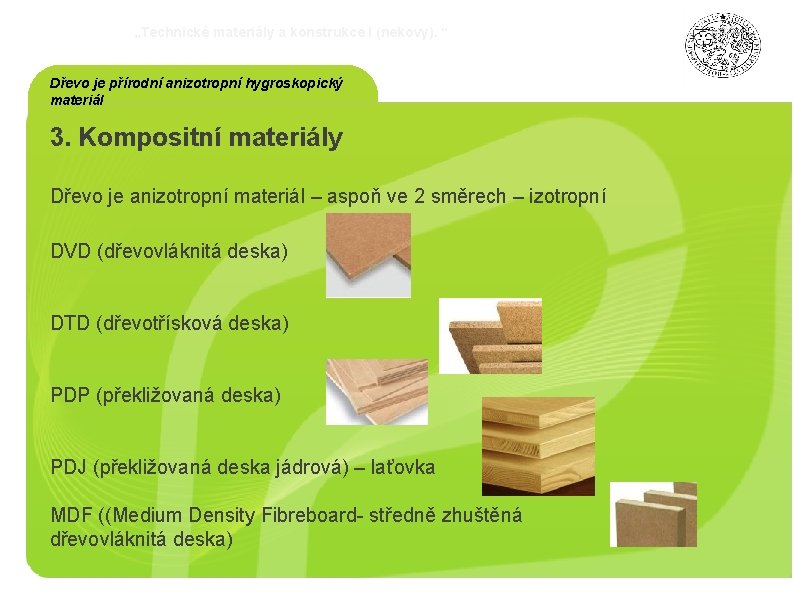

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 3. Kompositní materiály Dřevo je anizotropní materiál – aspoň ve 2 směrech – izotropní DVD (dřevovláknitá deska) VLASTNICTVÍ „OCHRANA DUŠEVNÍHO - KOMERCIALIZACE VÝSLEDKŮ VAV DTD (dřevotřísková deska) PDP (překližovaná deska) PDJ (překližovaná deska jádrová) – laťovka MDF ((Medium Density Fibreboard- středně zhuštěná dřevovláknitá deska)

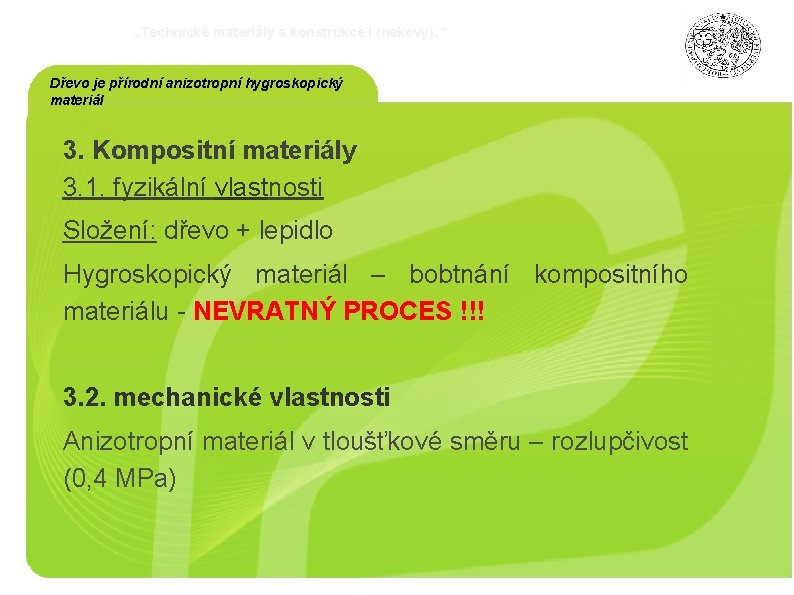

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 3. Kompositní materiály 3. 1. fyzikální vlastnosti Složení: dřevo + lepidlo „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV Hygroskopický materiál – bobtnání kompositního materiálu - NEVRATNÝ PROCES !!! 3. 2. mechanické vlastnosti Anizotropní materiál v tloušťkové směru – rozlupčivost (0, 4 MPa)

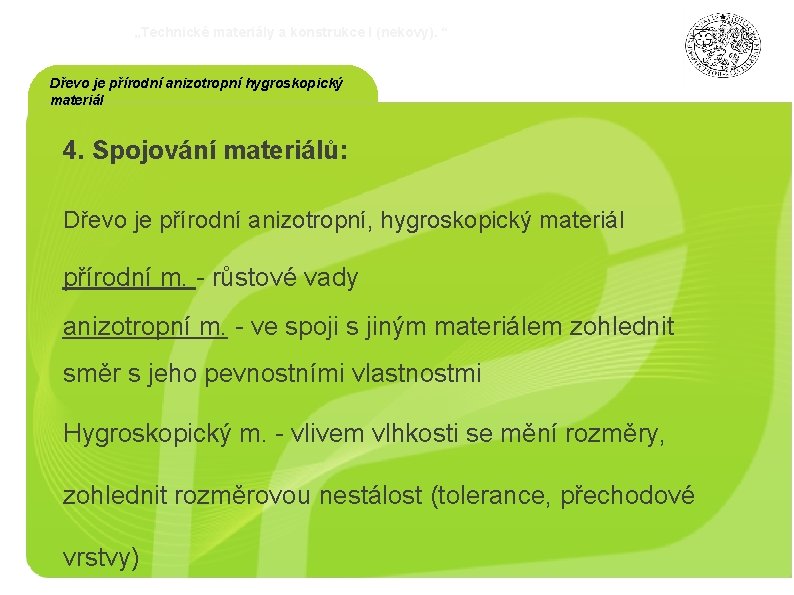

„Technické materiály a konstrukce I (nekovy). “ Dřevo je přírodní anizotropní hygroskopický materiál 4. Spojování materiálů: Dřevo je přírodní anizotropní, hygroskopický materiál „OCHRANA DUŠEVNÍHO VLASTNICTVÍ - KOMERCIALIZACE VÝSLEDKŮ VAV přírodní m. - růstové vady anizotropní m. - ve spoji s jiným materiálem zohlednit směr s jeho pevnostními vlastnostmi Hygroskopický m. - vlivem vlhkosti se mění rozměry, zohlednit rozměrovou nestálost (tolerance, přechodové vrstvy)

„Technické materiály a konstrukce I (nekovy). “ DĚKUJI VÁM ZA POZORNOST Ing. Radek Novotný, Ph. D. novotny@Research. To. Sale. cz
