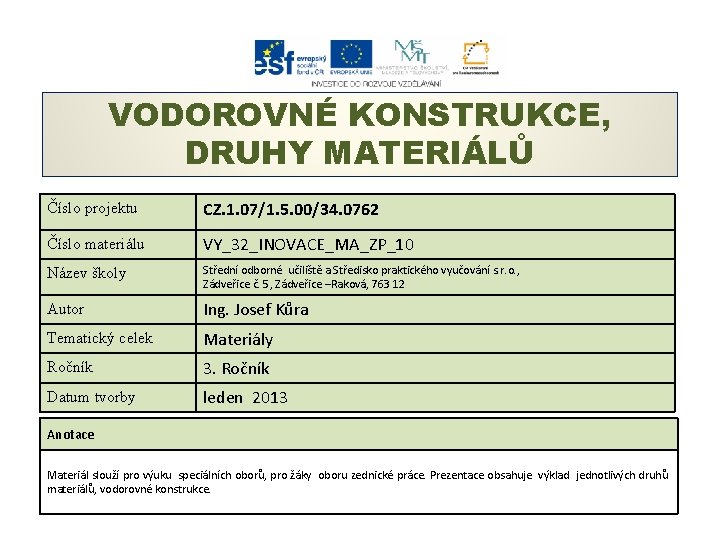

VODOROVNÉ KONSTRUKCE, DRUHY MATERIÁLŮ Číslo projektu CZ. 1. 07/1. 5. 00/34. 0762 Číslo materiálu VY_32_INOVACE_MA_ZP_10 Název školy Střední odborné učiliště a Středisko praktického vyučování s. r. o. , Zádveřice č. 5, Zádveřice –Raková, 763 12 Autor Ing. Josef Kůra Tematický celek Materiály Ročník 3. Ročník Datum tvorby leden 2013 Anotace Materiál slouží pro výuku speciálních oborů, pro žáky oboru zednické práce. Prezentace obsahuje výklad jednotlivých druhů materiálů, vodorovné konstrukce.

Vodorovné konstrukce, druhy materiálů Vodorovné konstrukce q stropy q klenby q Zavěšené podhledy q Převislé konstrukce římsy, markýzy, balkony, lodžie Stropy Ø Jsou vodorovné nosné konstrukce, které dělí budovu na jednotlivé podlaží. Ø Zajišťují stabilitu budovy Ø Podle hmoty v nosné konstrukci rozdělujeme: § Stropy s dřevěnou nosnou konstrukcí § Stropy s nosnými prvky z ocelových tyčí § Monolitické stropy ze železobetonu – betonované na místě § Stropy s keramickými vložkami nebo panely § Montované stropy z prefabrikovaných betonových prvků

Vodorovné konstrukce, druhy materiálů Stropy s dřevěnou nosnou konstrukcí Ø Strop se skládá z dřevěných stropnic – nosných trámů a ze záklopu z prken nebo fošen, z podbíjení prkny a z omítky, která se nanáší na pletivo nebo rákosové rohože, nanáší se ve dvou vrstvách Ø Konce dřevěných stropnic se impregnují a osazují se na nosných zdech do kapes, podkládají se dřevěnými podložkami Ø Okolo zhlaví se se nechává vzduchová mezera, aby dřevo nepřišlo do styku s vlhkým zdivem Ø Ke ztužení budovy se na stropnice použijí trámové kleště – táhlo s okem a se závlačí Ø Na stropní konstrukci se klade podlaha

Vodorovné konstrukce, druhy materiálů Fošnový strop Ø Konstrukce stropu se zhotovuje z fošen, které se vyztužují křížovými vzpěrami z prken Ø Záklop, podbíjení, omítka je stejné jako předchozího stropu Stropy s nosnými prvky z ocelových tyčí Ø Stropy jsou z ocelových nosníků o průřezu „i“ (íčka). Mezi ně se kladou výplňové konstrukce – keramické desky, betonové desky, klenby z cihel

Vodorovné konstrukce, druhy materiálů Stropy z keramických desek Hurdis Ø Na dolní hranu ocelových nosníků tvaru „i“ se osazují patky, na patky pak keramické desky Ø Na spodní plochu desek se provede omítka Ø Na vrchní plochu se provede cementová zálivka HURDIS WIKITOM. www. wikipedia. cz [online]. [cit. 10. 1. 2013]. Dostupný na WWW: http: //upload. wikimedia. org/wikipedia/commons/d/db/Hurdis. jpg Stropy z betonových prefabrikovaných desek Ø Provádí se stejně jako u Hurdisek – jen bez patek Stropy s plochou valenou klenbou Ø Na ocelové nosníky „íčka“ se vyzdí plochá valená klenba Ø Na spodní hranu „íčka“ se připevní pletivo pro uchycení omítky, provede se omítka

Vodorovné konstrukce, druhy materiálů Monolitické železobetonové stropy Ø Betonují se přímo na stavbě do bednění Ø Výhodou je únosnost, životnost, odolnost proti požáru Ø Podle tvaru se děli na: § Deskové § Trámové § Hřibové

Vodorovné konstrukce, druhy materiálů Deskový strop ü Betonuje se zároveň s betonovými věncemi nebo průvlaky Trámový strop s viditelnými trámy ü Skládá se z trámů a desek navzájem spojených,

Vodorovné konstrukce, druhy materiálů Trámový strop s rovným podhledem ü Pro rovný podhled se do trámu zabetonovávají trny, na které se připevní prkna, ü Na prkna - fošny se přibije podbíjení z prken Hřibový strop ü Používá se při větším zatížení

Vodorovné konstrukce, druhy materiálů Zodpovězte následující otázky: Odpovědi: 1. Vyjmenuj vodorovné konstrukce Stropy, klenby, zavěšené podhledy, převislé konstrukce – např. balkony 2. Vyjmenuj monolitické železobetonové stropy Deskové, trámové, hřibové 3. Na co se použije táhlo s okem se závlačí? Ke ztužení budovy Použité zdroje: www. wikipedia. cz, archiv autora
