TCPUDP Socket Clients and Servers DLPI socket raw

TCP/UDP Socket介紹與實作

Clients and Servers DLPI socket raw socket routing socket Client TCP/UDP socket Server TCP IP IP MAC PHY Internet PHY

TCP Socket server client

Create a socket(3/4) type： • SOCK_STREAM：對應的protocol為TCP。 protocol： • 設定socket的協定標準，一般來說都會設為 0，讓kernel選擇type對 應的協議。

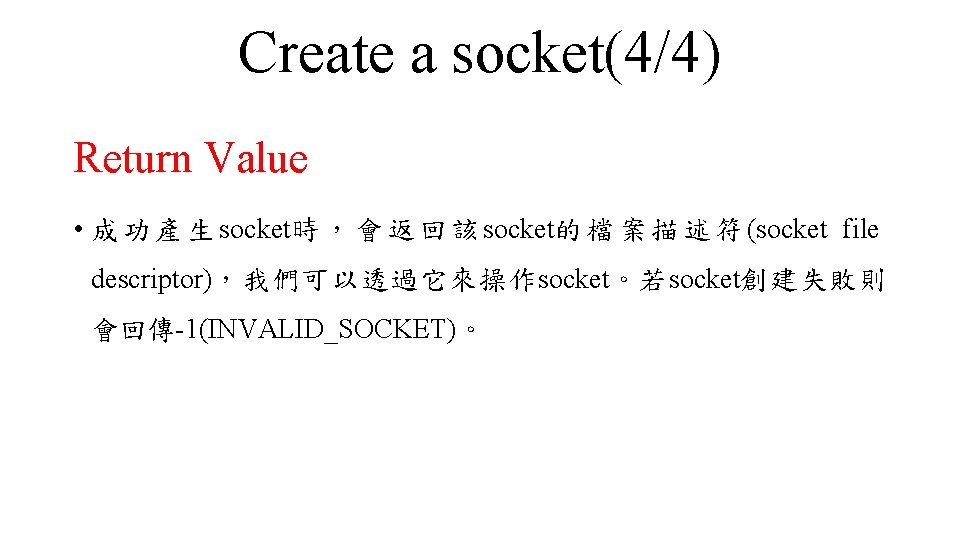

Create a socket(4/4) Return Value • 成 功 產 生 socket時 ， 會 返 回 該 socket的 檔 案 描 述 符 (socket file descriptor)，我們可以透過它來操作socket。若socket創建失敗則 會回傳-1(INVALID_SOCKET)。

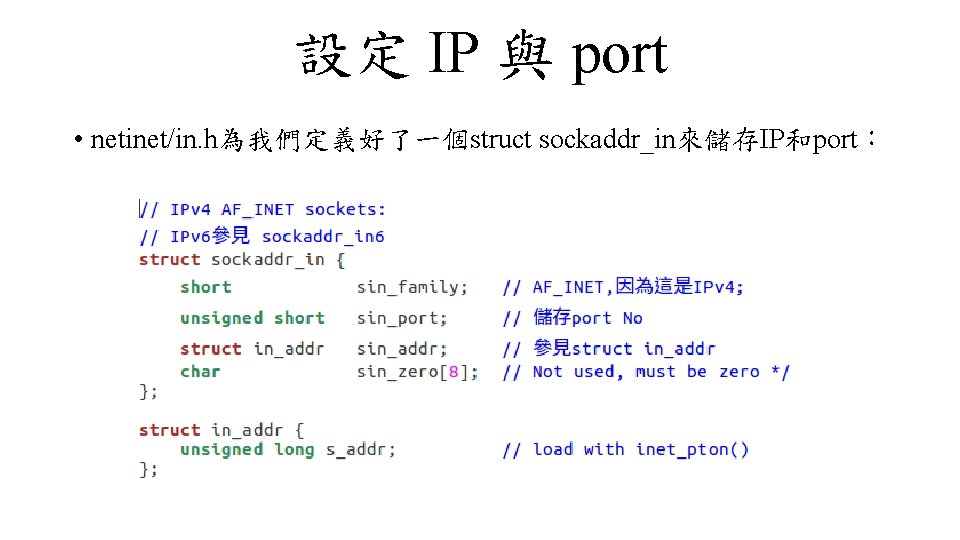

設定 IP 與 port • netinet/in. h為我們定義好了一個struct sockaddr_in來儲存IP和port：

設置Server的監聽 • server 端的 Socket 經過bind後，進 入聆聽（Listen）狀態，準備 聆聽來自 Client 端的連線要求。 • int listen(int sockfd, int backlog)： backlog 規定最多能有幾個client 能連入server。

Server 接收請求 • 使用 int accept(int sockfd, struct sockaddr, socklen_t addrlen)接 收來自 Client 端的連線請求，sockfd 的值和listen() 中所使用的 sockfd 值相同。 • Return value：它會傳回一個新的Socket描述符，以後和Client端交 談的是這個新創出的Socket，如果失敗則傳回-1。

傳送與接收資料(2/2) • ssize_t write(int fd, const void*buf, size_t count) • ssize_t read(int fd, void*buf, size_t count) • fd：連線的 Socket ID • buf：是一個字元指標，表示所接收/傳送資料的存放位址。 • count：接收或傳送資料的長度

UDP socket(2/2)

設定 IP 與 port • netinet/in. h為我們定義好了一個struct sockaddr_in來儲存IP和port：

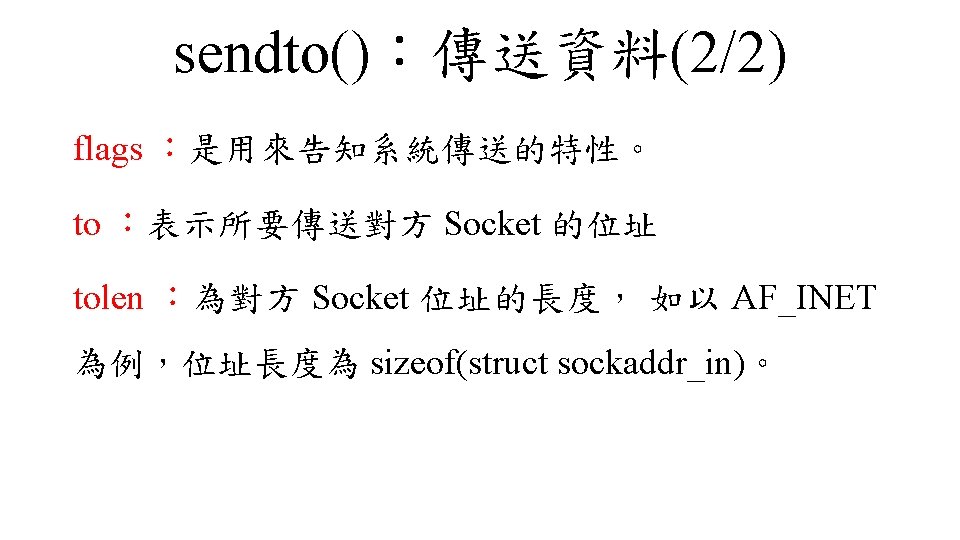

sendto()：傳送資料(1/2) sendto(int sockfd, const void *msg, int len, unsigned int flags, const struct sockaddr *to, socklen_t tolen) sockfd： 表示本身 Socket ID（型態為 SOCK_DGRAM）。 msg ：為欲傳送資料的指標位置 len：表示所要傳送資料的長度（byte）

recvfrom()：接收資料(1/2) recvfrom(int sockfd, void *buf, int len, unsigned int flags, struct sockaddr *from, int *fromlen) sockfd： 表示本身 Socket ID（型態為 SOCK_DGRAM）。 buf ：為所接收資料存放位址的指標 len：為預留多少長度的緩衝器準備接收資料

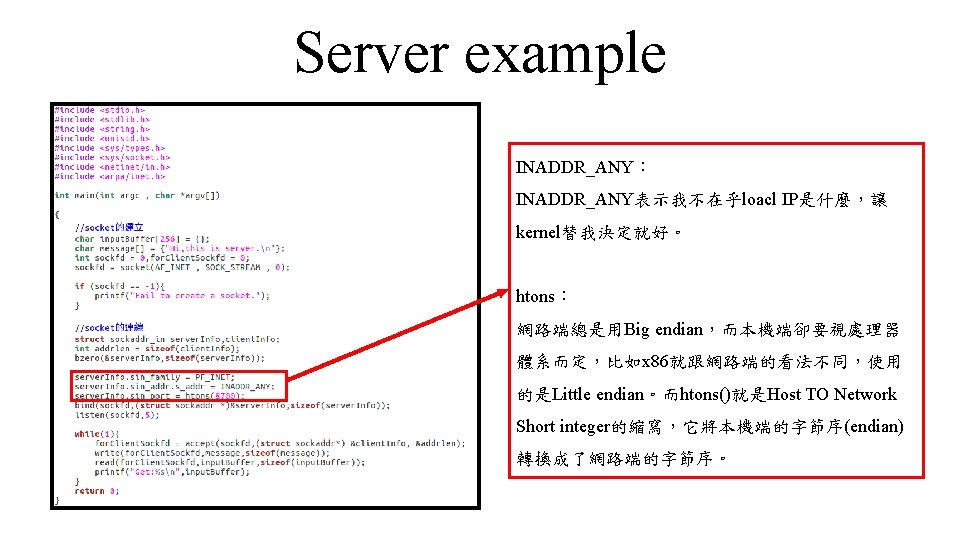

Server example

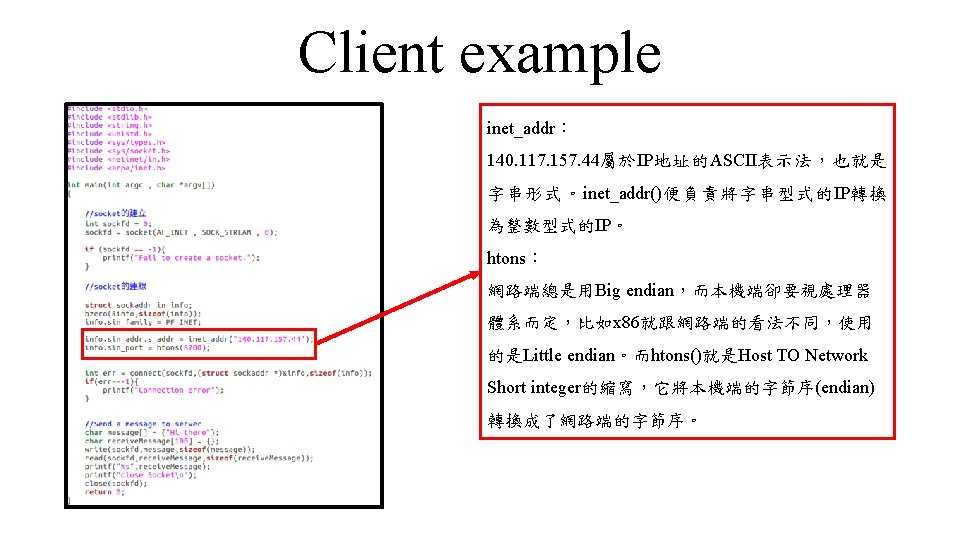

Client example

在ubuntu 16. 04上實作
