Systemmodeller In 140 Sommerville kap 7 Ml Forst

Systemmodeller In 140 Sommerville kap. 7

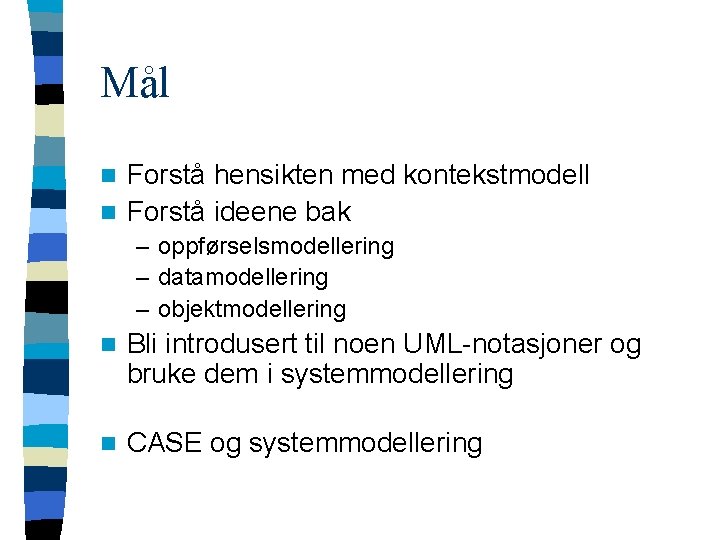

Mål Forstå hensikten med kontekstmodell n Forstå ideene bak n – oppførselsmodellering – datamodellering – objektmodellering n Bli introdusert til noen UML-notasjoner og bruke dem i systemmodellering n CASE og systemmodellering

Introduksjon n Systemmodellering brukes til – presisering av kravspesifikasjon – overgang mellom spesifikasjon og design – hjelpemiddel i analysefasen • øke forståelsen for eksisterende system • spesifisere ønsket system – perspektiver • Ytre • Oppførsel • Strukturelt – system eller data n Strukturert analyse – svakheter – Svak på ikke funksjonelle krav – Vanskelig å sette grenser – For mye dokumentasjon og detaljer

n En modell er en forenkling n Mulige modeller – Databehandling – Dataflytdiagrammer – Arkitekturmodell – Viser relasjoner mellom delsystemer – Objektklasse/arvemodeller – Stimulus/Responsmodeller Tilstandsdiagrammer

Kontekstmodeller Viser systemet i sin sammenheng n Klargjøre grensene for systemet n – kan være klar - fht. eksisterende systemer – eller vanskelig • ikke tekniske faktorer Vise avhengighet mellom system og omgivelser n Overordnet arktitekturmodell n

Kontekstmodeller n Prosessmodell

Oppførselsmodeller (Behavioural models) n Dataflytmodeller – Viser hvordan data behandles av systemet – Passer for de fleste systemer n Tilstandsmaskinmodeller – Viser hvordan systemets tilstand reagerer på hendelser – Passer til sanntidssystemer – Kan også brukes på GUI-systemer

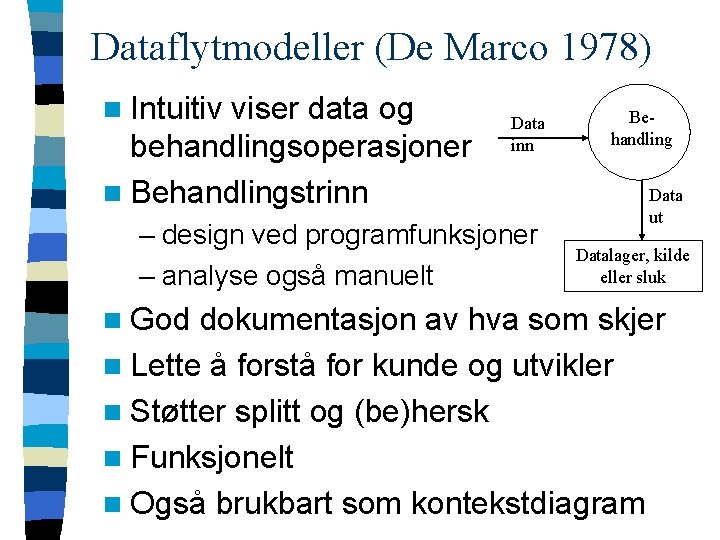

Dataflytmodeller (De Marco 1978) n Intuitiv viser data og behandlingsoperasjoner n Behandlingstrinn Data inn – design ved programfunksjoner – analyse også manuelt n God Behandling Data ut Datalager, kilde eller sluk dokumentasjon av hva som skjer n Lette å forstå for kunde og utvikler n Støtter splitt og (be)hersk n Funksjonelt n Også brukbart som kontekstdiagram

Dataflytmodeller

Dataflytmodeller

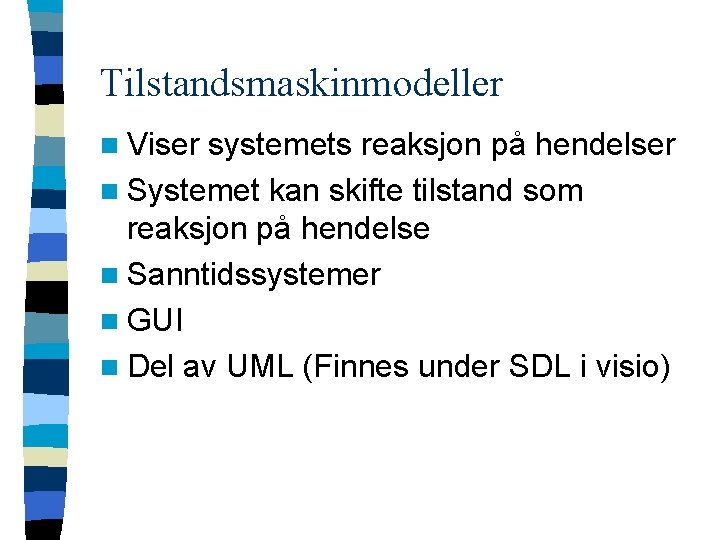

Tilstandsmaskinmodeller n Viser systemets reaksjon på hendelser n Systemet kan skifte tilstand som reaksjon på hendelse n Sanntidssystemer n GUI n Del av UML (Finnes under SDL i visio)

Mikrobølgeovnmodell

Microbølgeovn tilstandsbeskrivelse

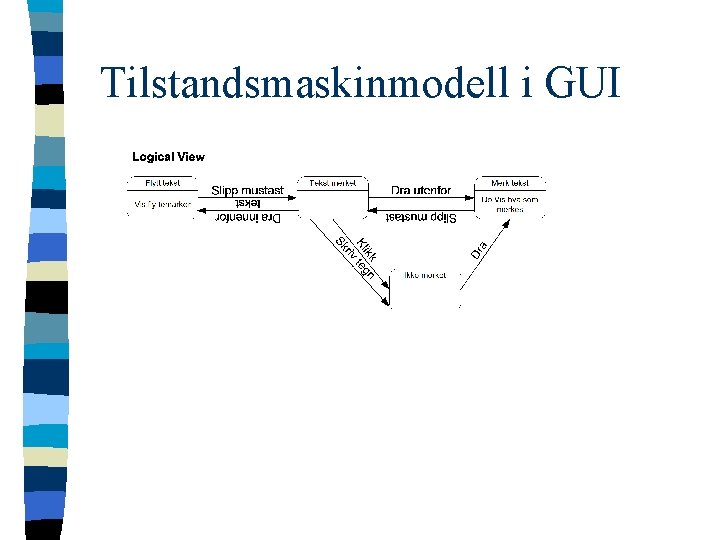

Tilstandsmaskinmodell i GUI

Datamodeller n n n Databaser i de fleste informasjonssystemer Relasjonsdatabaser – 3. normalform Entity-Relation-Attribute ERA modeller (Chen 1976) UML-datamodell som utvidelse av klassediagram Gjerne supplert med datakatalog – – – alfabetisk liste over E, R og A, med beskrivelse Sammensatte av hvem, når Navnadministrasjon Felles lagersted for informasjon om systemet Gjerne CASE-støttet

Datamodell for CASE-system

Datamodell for et ordresystem

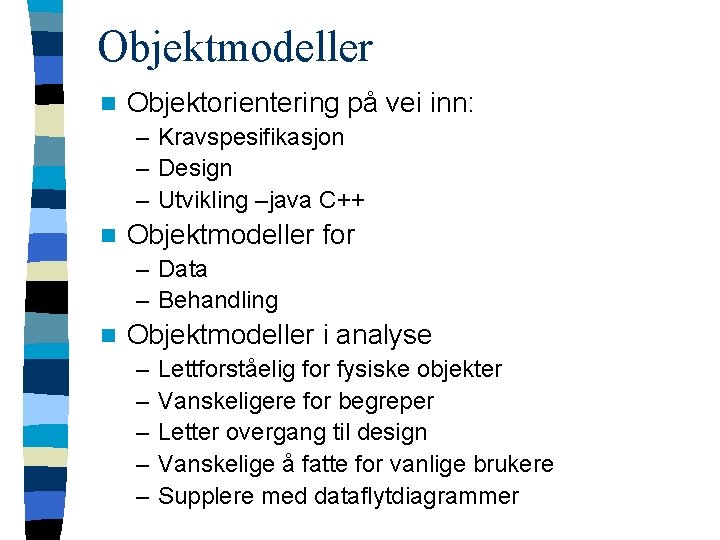

Objektmodeller n Objektorientering på vei inn: – Kravspesifikasjon – Design – Utvikling –java C++ n Objektmodeller for – Data – Behandling n Objektmodeller i analyse – – – Lettforståelig for fysiske objekter Vanskeligere for begreper Letter overgang til design Vanskelige å fatte for vanlige brukere Supplere med dataflytdiagrammer

UML n Mange forslag til standarder for OOA OOD n Standardkrig n Tre av hovedmetodene ble slått sammen til UML i 1999 – 3 amigos Booch, Rumbaugh, Jacobson

Objektmodeller i analysefasen n n n Objektklasse – en abstraksjon Instansiering Objektklasser og sammenheng mellom dem Modellering av virkeligheten med klasser – ikke objekter Modellering av arv, aggregering, interaksjon UML – objektklasse vises som tredelt rektangel – Navn – Attributter – Operasjoner

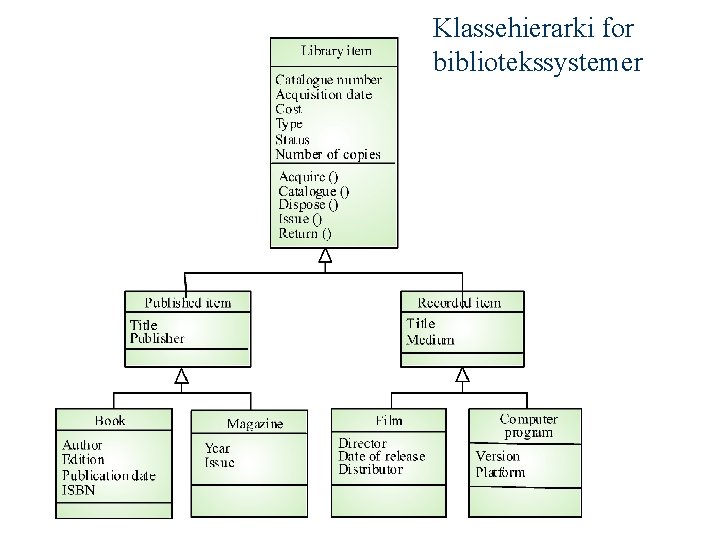

Klassehierarki for bibliotekssystemer

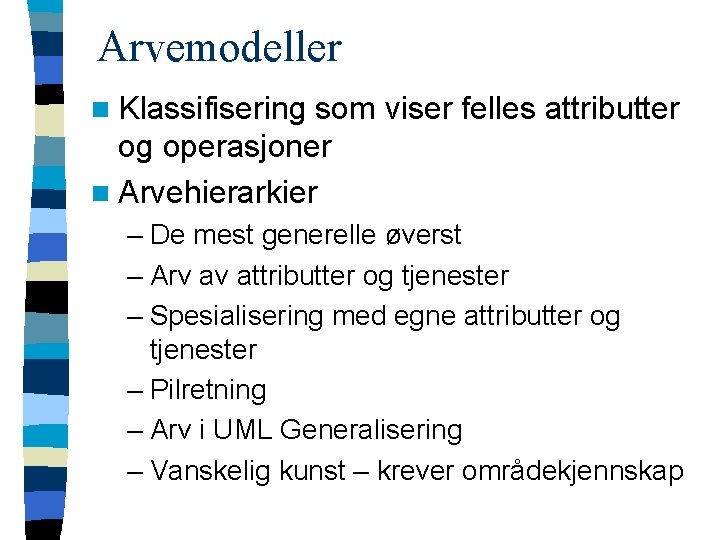

Arvemodeller n Klassifisering som viser felles attributter og operasjoner n Arvehierarkier – De mest generelle øverst – Arv av attributter og tjenester – Spesialisering med egne attributter og tjenester – Pilretning – Arv i UML Generalisering – Vanskelig kunst – krever områdekjennskap

Multippel arv n Arv fra flere foreldreklasser – Attributter – Operasjoner n Problematisk – Unødvendig arvegods – Mindre robust forandring – Navnekollisjoner

Objektaggregering n Objekter satt sammen av andre objekter n Symboliseres med rombe

Objekthandlingsmodellering n Hensikten er å vise hvordan et use case kan gjennomføres ved at objekter samhandler. n Scenarier med sekvensdiagram n Samarbeidsdiagram (Collaboration d. )

Utlevering av elektronisk materiale

CASE workbench

Sammendrag En modell er en abstrakt framstilling av systemet. Forskjellige modeller gir forskjellig informasjon pga ulike perspektiver n Kontekstmodeller viser systemet i sin sammenheng. n Dataflytmodeller kan brukes til å vise hvordan data bearbeides i systemet n Tilstandsmaskinmodeller viser hvordan systemet reagerer på stimuli. n

Sammendrag n Datamodeller viser hvordan data er strukturert n Objektmodeller viser hvordan systemet kan bygges opp av objekter og hvordan objektene henger sammen. n CASE workbencher kan støtte oppbyggingen av systemmodeller.
