Utforming av arkitektur In 140 Sommerville kap 10
- Slides: 33
Utforming av arkitektur In 140 Sommerville kap 10
Mål n n n Forstå hvorfor arkitektur er viktig Forstå at arkitektur kan dokumenteres med forskjellige modeller Bli introdusert til noen arkitekturtyper både for systemstruktur, kontroll og modulær dekomponering Forstå hvordan anvendelsesspesifikk arkitektur kan danne grunnlag for arkitekturen til en produktlinje Sammenligne arkitekturutforminger
Systemarkitektur - Introduksjon n Det finnes forskjellige modeller for arkitektur n Delsystemer av store systemer kan godt ha forskjellig arkitektur n Vi må velge en eller sette sammen flere n Arkitekturen påvirker – Ytelse – Robusthet – Distribuerbarhet – Vedlikeholdbarhet
Systemarkitektur og ikke-funksjonelle krav n n n Ytelse – Bruk få moduler med lite innbyrdes kommunikasjon Sikkerhet – Bruk lagdelt arkitektur der kritiske data lever trygt i et sikkerhetsvalidert indre lag Trygghet – Plasser kritiske funksjoner samlet, slik at trygghetsvalidering blir mulig. Tilgjengelighet – Bruk redundans og gjør det mulig å skifte ut moduler uten å stoppe systemet. Vedlikeholdbarhet – Bruk mange små og innkapslede moduler. Unngå avhengigheter

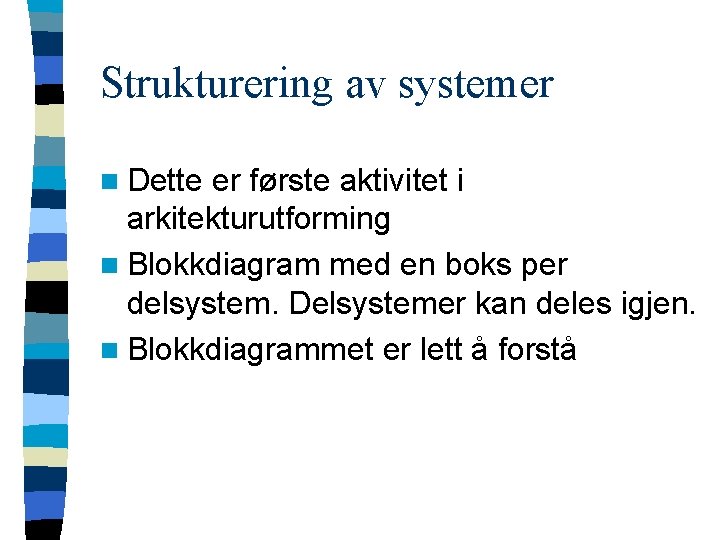

Strukturering av systemer n Dette er første aktivitet i arkitekturutforming n Blokkdiagram med en boks per delsystem. Delsystemer kan deles igjen. n Blokkdiagrammet er lett å forstå
Blokkdiagram - eksempel
Blokkdiagrammer – ikke nok Viser oppbygging, men mangler detaljer n Nyttig for kommunikasjon med interessenter n Nyttig for å planlegge videre arbeid n Trenger i tillegg informasjon om n – Interaksjon – Datautveksling – Grensesnitt n Tre modeller kan brukes til dette formålet – Repository – Klient-tjener – Abstrakt maskin
Repository-arkitektur n Brukes i systemer som håndterer store datamengder n Systemet organiseres rundt en felles database(repository) n Passer data produseres av et delsystem og brukes av et annet.

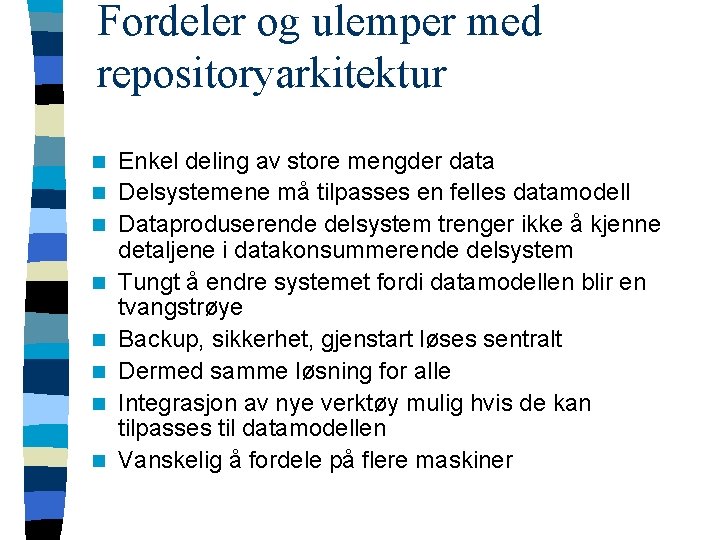

Fordeler og ulemper med repositoryarkitektur n n n n Enkel deling av store mengder data Delsystemene må tilpasses en felles datamodell Dataproduserende delsystem trenger ikke å kjenne detaljene i datakonsummerende delsystem Tungt å endre systemet fordi datamodellen blir en tvangstrøye Backup, sikkerhet, gjenstart løses sentralt Dermed samme løsning for alle Integrasjon av nye verktøy mulig hvis de kan tilpasses til datamodellen Vanskelig å fordele på flere maskiner
Klient – Tjener modell n n n n Frittstående servere Klienter som benytter tjenester hos serverne Nettverk som tillater forbindelse mellom klient og tjener Kan kombineres med repository Ytelsesproblemer ved større datamengder Distribuert arkitektur er fleksibel Backup og datastruktur på hver server
Film and picture library
Abstrakt-maskin modell n n n n Også kalt lagdelt arkitektur Hvert lag en abstrakt maskin som leverer tjenester til neste lag OSI-modellen for nettverksarkitektur Støtter inkrementell utvikling Kan skifte ut et lag hvis grensesnittet er uendret Bare nabolag påvirkes av grensesnittendringer Maskinavhengighet kan avgrenses til indre lag Lagdeling kan gi ytelsesproblemer
Kontrollmodeller n Undersystemer må styres for å levere rette tjenester til rett tid. n Strukturell modell vs kontrollmodell n Kontrollmodeller på arkitekturnivå beskriver kontrollflyten mellom delsystemer – Sentralisert kontroll – Hendelsesbasert kontroll
Sentralisert kontroll n Et av undersystemet er systemkontroller – Sekvensiell modell=call- returnmodell. – Parallell modell = manager model.

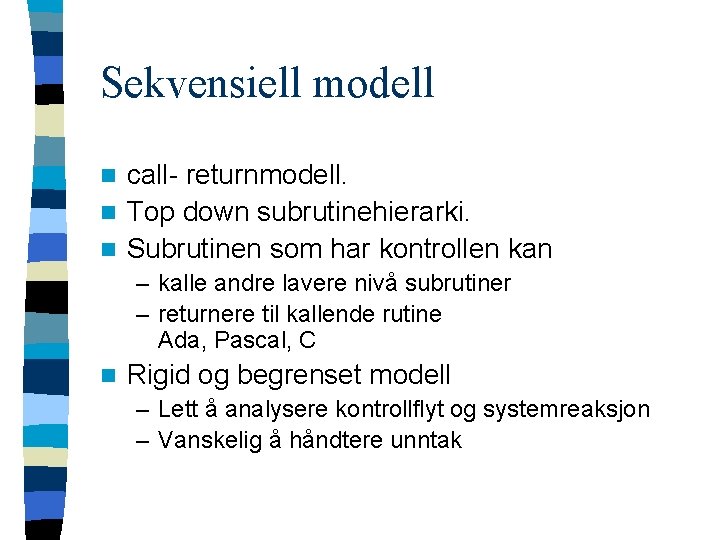

Sekvensiell modell call- returnmodell. n Top down subrutinehierarki. n Subrutinen som har kontrollen kan n – kalle andre lavere nivå subrutiner – returnere til kallende rutine Ada, Pascal, C n Rigid og begrenset modell – Lett å analysere kontrollflyt og systemreaksjon – Vanskelig å håndtere unntak
Call-return modell
Parallell modell manager model n System med flere prosesser n Systemkontrolleren n – starter, – stopper – koordinerer andre systemprosesser. n Kan også implementeres sekvensielt. – Case fra tilstand Kontrollprosessen går i evig sløyfe - event loop model n
Parallell modell
Hendelsesdrevne systemer n Eksterne n To hendelser typer – Kringkasting til alle undersystemer som har erklært interesse – Interrupt-drevne modeller
Kringkastingssystemer n Brukes der delsystem er på nett n Kan også befordre meldinger Event and message handler n Selektive og ikke-selektive n Lett å utvide n Synkroniseringsproblemer
Selective broadcasting

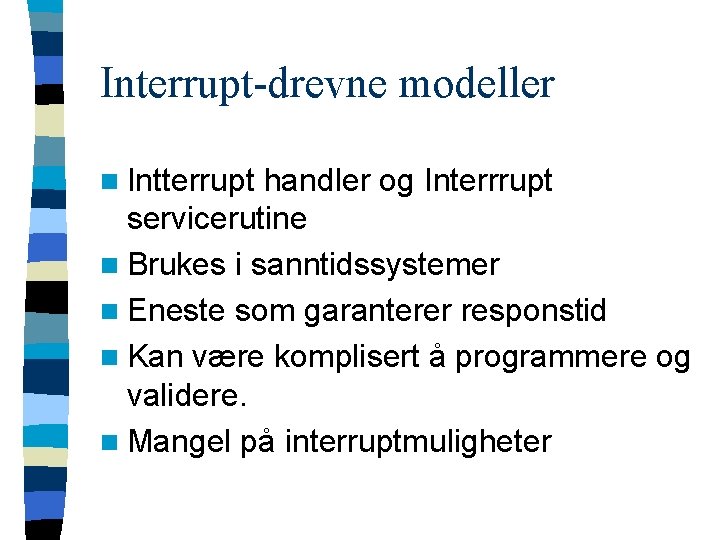

Interrupt-drevne modeller n Intterrupt handler og Interrrupt servicerutine n Brukes i sanntidssystemer n Eneste som garanterer responstid n Kan være komplisert å programmere og validere. n Mangel på interruptmuligheter
Interrupt-dreven control
Modulær dekomponering n Når vi er ferdig med strukturell arkitektur – Objektorientert modell – Dataflyt-modell
Objektmodeller Dele inn systemet i objekter som er løst koblet via veldefinerte grensesnitt n Objekter bruker tjenester fra andre objekter n UML-notasjon n – Tredelte bokser – Stiplede piler viser tjenestebruk n Fordeler – Løs kobling gir frihet til endringer i objektimplementeringen – Objektene svarer til ting, personer og begreper i virkelighetens verden – Samme objekt kan brukes i forskjellige systemer n Begrensninger – Mange interaksjoner å vurdere ved endret grensesnitt – Hårete begreper kan være vanskelige.
Fakturabehandlingssystem

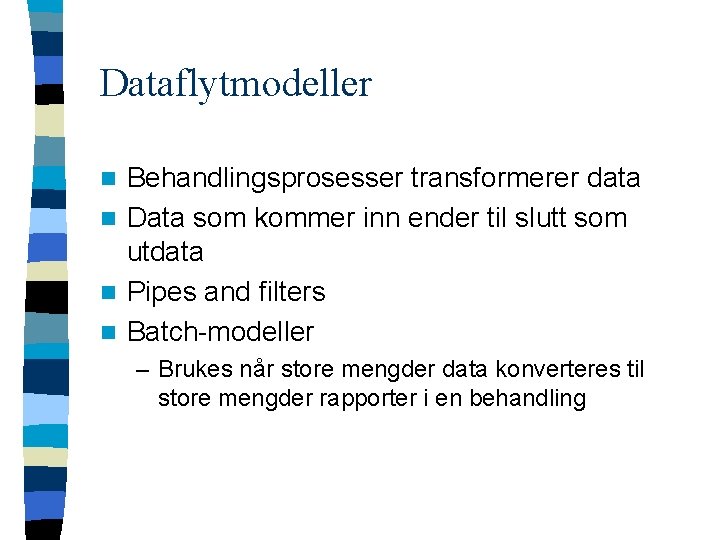

Dataflytmodeller Behandlingsprosesser transformerer data n Data som kommer inn ender til slutt som utdata n Pipes and filters n Batch-modeller n – Brukes når store mengder data konverteres til store mengder rapporter i en behandling
Invoice processing system

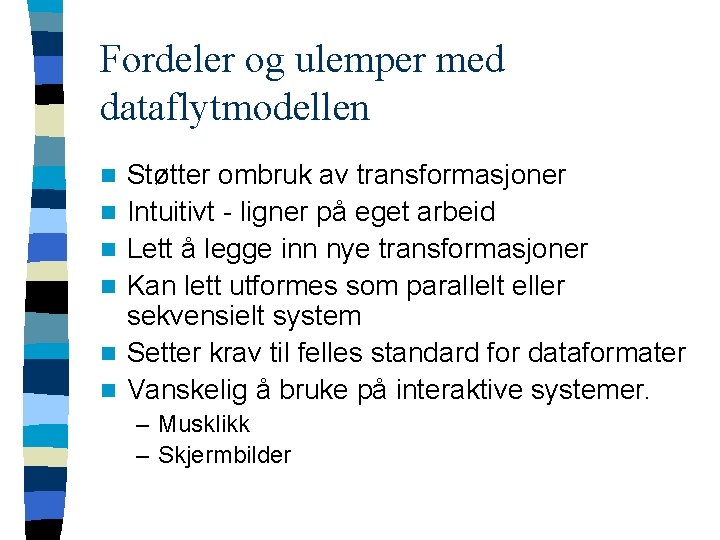

Fordeler og ulemper med dataflytmodellen n n n Støtter ombruk av transformasjoner Intuitivt - ligner på eget arbeid Lett å legge inn nye transformasjoner Kan lett utformes som parallelt eller sekvensielt system Setter krav til felles standard for dataformater Vanskelig å bruke på interaktive systemer. – Musklikk – Skjermbilder
Arkitektur spesielt tilpasset anvendelsesområdet Kompilator n Referansearkitekturen ISO OSI n
Compiler model
Language processing system
OSI reference model Application
