STRANSKI RISI doc dr Domen Kuar Fakulteta za

STRANSKI RISI doc. dr. Domen Kušar Fakulteta za arhitekturo Univerza v Ljubljani

ČETRTI RIS TOČKE T! Osi 1 x 3 in 3 x 4 sta izbrani poljubno! Točko lahko zvračamo v tretji ris na eno ali drugo stran osi 1 x 3! Na primeru sta narejeni obe možnosti. Točko lahko zvračamo v četrti ris na eno ali drugo stran osi 3 x 4! Na primeru so pokazane štiri možne rešitve. T’’’’ 1 x 2 T’’’’ T’’’ Pomembno! Prirednice (ordinale) so vedno pravokotne na ustrezno os (1 x 2, 1 x 3, 3 x 4). T’’’’ Tretjerisno ravnino lahko rišem tudi pravokotno na narisno ravnino (v tem primeru bo os 2 x 3). 1 x 3 T’’’’ 4 x 3 T’

ZVRAT DALJICE AB V PETI RIS! Osi 1 x 3, 3 x 4 in 4 x 5 so izbrane poljubno! Pri zvračanju točk je potrebno biti pozoren, na kateri strani projekcijske ravnine ležita obe točki (ali na isti strani ali ne). Od tega je namreč odvisna stran zvrnjene točke (Glej primer točke 1 x 2 B’’’!). A’’ B’’’’ B’ B’’’’’ A’’’’’ B’’ A’ 5 x 4 A’’’’ A’’’ 1 x 3 Dodatno gradivo: Sajovic, O. , 1951: Opisna geometrija, DZS, Ljubljana, str. 69 -76. 4 x 3

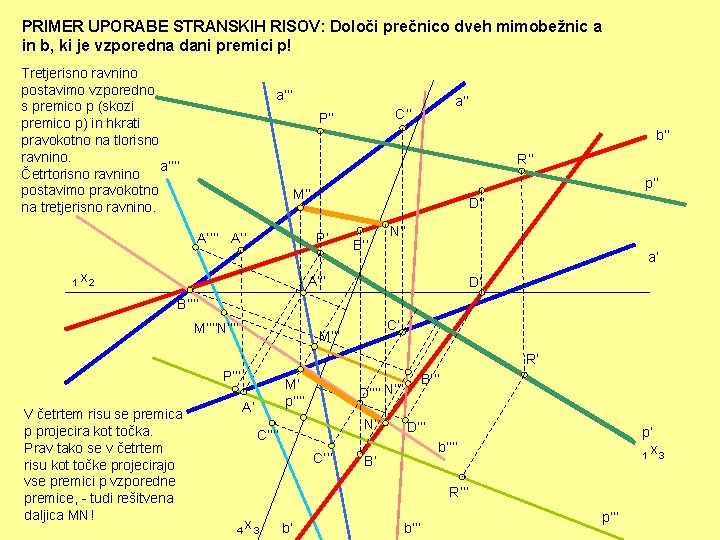

PRIMER UPORABE STRANSKIH RISOV: Določi prečnico dveh mimobežnic a in b, ki je vzporedna dani premici p! Tretjerisno ravnino postavimo vzporedno s premico p (skozi premico p) in hkrati pravokotno na tlorisno ravnino. a’’’’ Četrtorisno ravnino postavimo pravokotno na tretjerisno ravnino. a’’’ a’’ C’’ P’’ b’’ R’’ p’’ M’’ A’’ D’’ P’ 1 x 2 B’’ N’’ a’ A’’’ D’ B’’’’ M’’’’N’’’’ C’ M’’’ R’ P’’’ V četrtem risu se premica p projecira kot točka. Prav tako se v četrtem risu kot točke projecirajo vse premici p vzporedne premice, - tudi rešitvena daljica MN! M’ p’’’’ A’ D’’’’ N’ C’’’ B’’’ D’’’ p’ 1 x 3 b’’’’ B’ R’’’ 4 x 3 b’ b’’’ p’’’
