Skúšky mechanických vlastností technických materiálov
• Konštruktér pri návrhu súčiastky konkrétneho zariadenia musí poznať, či zvolený materiál súčiastky vydrží predpokladané zaťaženie. • Pre pevnostné výpočty súčiastok strojov a konštrukcií majú rozhodujúci význam pevnostné vlastnosti materiálov, ktoré sa určujú statickou skúškou v ťahu.
• Konštruktér musí poznať mechanické vlastnosti materiálu, a to ako je materiál namáhaný (tlakom, opotrebením a pod. ). • Z hľadiska použitia materiálu sa tvrdosť považuje v praxi za rozhodujúcu mechanickú vlastnosť, ktorá sa zisťuje rôznymi metódami (vtláčacie, odrazové, vrypové a kyvadlové).
Skúška ťahom • Skúška ťahom sa robí na univerzálnom trhacom stroji na normalizovaných skúšobných tyčiach.
Normalizované skúšobné tyče s k ú 1. Skúšobná tyč pred zaťažením 2. Zmena prierezu skúšobnej tyče počas ťahania 3. Skúšobná tyč z plechu

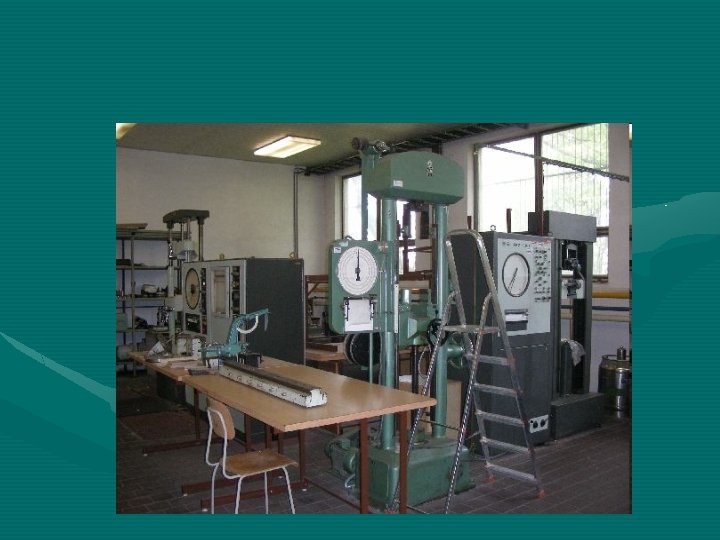

Univerzálny trhací stroj 1 – prívod tlakového oleja 2 – skúšobná tyč 3 – miesto na uloženie skúšobnej vzorky
• Pri skúške ťahovej pevnosti do valca privádzaný tlakový olej dvíha pohyblivý (horný) rám stroja. • Skúšobná tyč upnutá do upínacích hláv bude zaťažená ťahovou silou.
Výsledkom ťahovej skúšky je diagram
• Rm – pevnosť v ťahu Je daná pomerom najväčšieho zaťaženia, ktoré znesie skúšobná tyč a pôvodného prierezu tyče. • Re – medza sklzu Je napätie, pri ktorom sa skúšobná tyč začne výrazne predlžovať bez toho, aby stúpalo zaťaženie.
• A – ťažnosť Je pomer celkového predĺženia dĺžky skúšobnej tyče, k pôvodnej meranej dĺžke v %. • Z – kontrakcia (pomerné zúženie) Je pomer zmeny pôvodného prierezu skúšobnej tyče na prierez po pretrhnutí.
Meranie tvrdosti • Pre kovové materiály sa prednostne používajú vtláčacie metódy : - Brinellova skúška tvrdosti - Vickersova skúška tvrdosti - Rockwellova skúška tvrdosti
Brinellova skúška tvrdosti • Princíp skúšky spočíva vo vtláčaní kalenej oceľovej guľôčky priemeru D do povrchu skúšaného materiálu pôsobením sily F.
Schéma Brinellovej skúšky tvrdosti
Vickersova skúška tvrdosti • Princíp vickersovej skúšky spočíva vo vtláčaní štvorbokého ihlana z diamantu do povrchu skúšaného materiálu zaťažujúcou silou F.
Schéma Vickersovej skúšky tvrdosti
Rockwellova skúška tvrdosti • Princíp skúšky spočíva vo vtláčaní diamantového kužeľa, alebo oceľovej guľôčky do skúšaného materiálu. Tvrdosť sa určuje podľa stupnice A, B, a C. HRA, HRB, HRC
Rockwellova skúška tvrdosti podľa stupnice HRC a HRA
Rockwellova skúška tvrdosti podľa stupnice HRC a HRA
