Representacin de uniones soldadas CONCEPTO DE SOLDADURA Unin

Representación de uniones soldadas CONCEPTO DE SOLDADURA: Unión de dos piezas de metal del mismo material o semejantes, formando una sola pieza, mediante de fusión localizada, con o sin aporte de material. • Asegura resistencia y cohesión igual al la del material base • Notable desarrollo, sustituye al remachado y con grandes ventajas sobre la forja y la fundición. Muy buenas aplicaciones para la reparación y reconstrucción • Se aplica en muchas áreas principalmente en la industria mecánica y la construcción de estructuras metálicas y en la industria naval.

Soldadura de Arco Eléctrico *Fusión localizada producida por el arco eléctrico de una conexión entre un electrodo y el metal base ELECTRODO

• TIPOS DE UNIONES SOLDADAS. – Deposición de las piezas a unir PIEZAS EN EL MISMO PLANO UNIDAS EN LA SUPERFICIE DE JUNTA SOLAPE PIEZAS SUPERPUESTAS Y PLANAS SUPERFICIES FORMAN UN ANGULO RECTO

SUPERFICIES UNIDAS POR LOS EXTREMOS EN CUALQUIER ANGULO VARIACION DE LA UNION A TOPE

Relleno Tapon

SIMBOLOGIA ESTRUCTURA BASICA: LA LINEA HORIZONTAL SE DENOMINA LINEA DE REFERENCIA Y LA FLECHA APUNTA A LA JUNTA SOLDADA. A NIVEL DE LA LINEA DE REFERENCIA SE COLOCA LA INFORMACION DE LA SOLDADURA JUNTO CON EL SIMBOLO RESPECTIVO. LA LINEA QUE CONTIENE LA FLECHA PUEDE TOMAR CUALQUIER DISPOSICION DEPENDIENDO DE LAS CARACTERISTICAS DEL PLANO.

OTRO LADO ESTE LADO INFORMACION DEL OTRO LADO INFORMACION DE ESTE LADO DE LA SOLDADURA

CUANDO LA SOLDADURA DEBE REALIZARSE EN EL CAMPO SE COLOCA UNA BANDERA RELLENA EN EL VERTICE

CUANDO LA SOLDADURA ES CONTINUA ALREDEDOR DE LA PIEZA SE COLOCA UN CIRCULO EN EL VERTICE

SI SE REQUIERE OFRECER INFORMACION ADICIONAL DE LOS DETALLES DE LA SOLDADURA SE COLOCA EN LA COLA DEL SIMBOLO

SI LA SOLDADURA ES O NO SIMETRICA SE ESPECIFICA EN LA LINEA DE REFERENCIA

SE PUEDEN SUPERPONER DIFERENTES TIPOS DE SOLDADURA EN CASO DE QUE SEA NECESARIO

INFORMACION QUE SE PUEDE PRESENTAR EN UN SIMBOLO DE SOLDADURA

CONTORNO DE LA SOLDADURA

REMATE DE LA SOLDADURA

SOLDADURA EN FILETE Este tipo de soldadura (soldeo) es el más común y su aspecto recuerda a un triángulo que resulta de unir dos superficies en ángulo como los casos de las soldaduras en “T”, en solapa y en esquina. La soldadura en filete posiblemente represente el 80% de todas las uniones soldadas por arco eléctrico.

TAMAÑO DEL CORDON (Z)

Si los catetos del filete son iguales, en el símbolo de la soldadura se coloca el tamaño del filete (cateto) delante del elemento que representa al filete.

Si por el contrario, los catetos del filete son de tamaño diferente, se cola primero la dimensión del cateto vertical y luego la del cateto horizontal.

LONGITUD DEL CORDON

UBICACIÓN DEL CORDON

LONGITUD DEL CORDON Y POSICIONMEDIANTE LAS FLECHAS DE COTA

SOLDADURA INTERMITENTE

Ubicación asimétrica de los cordones

Combinación de soldaduras continuas y discontinuas

El contorno del filete de soldadura obtenido por el mismo proceso de soldar, puede ser indicado en el símbolo si es necesario, el contorno obtenido aproximadamente puede ser plano, convexo o cóncavo. El símbolo suplementario para in dicar el contorno queda expuesto en la figura siguiente.

Contorno final rematado

Para aquellas uniones en ángulo en donde la forma del filete queda distorsionada, en el símbolo para la soldadura se coloca la información requerida en la cola del mismo, tal como lo muestra la figura.

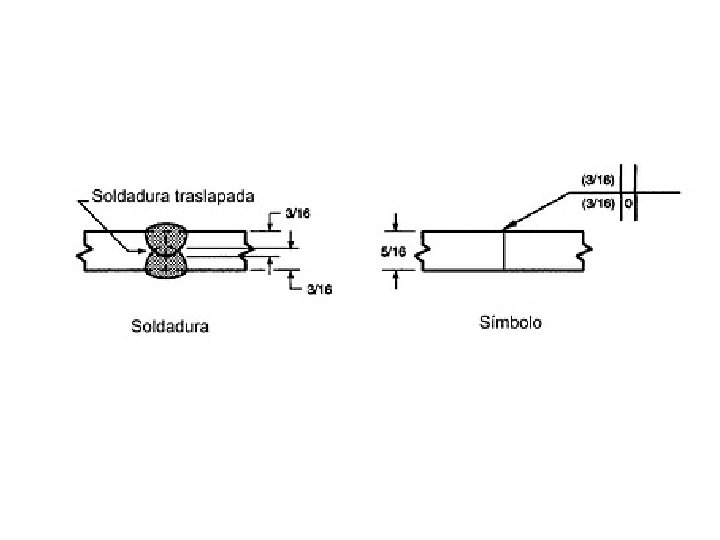

Profundidad del cordon

Separación del material base
