Uniones de piezas metlicas Uniones fijas Uniones desmontables
Uniones de piezas metálicas Uniones fijas Uniones desmontables
Uniones fijas Una vez unidas, las piezas no pueden separarse sin que se rompan o se deterioren. Pegado Remachado Soldadura
Uniones desmontables Una vez unidas, las piezas se pueden separar sin que se rompan o se deterioren. Tornillos y tuercas Tornillos para chapa Pasadores Espárragos
Pegado El pegamento termofusible es bastante eficaz con la mayoría de los materiales, entre ellos metales, siempre y cuando los metales no se vayan a calentar ni vayan a sufrir esfuerzos de tracción. Los pegamentos epoxy de dos componentes, pueden presentarse en dos formatos diferentes: • Dos tubos, uno con un polímero y el otro con un endurecedor que se deben mezclar a partes iguales. • Masilla, generalmente dos barritas de diferente color que reaccionan al ser amasadas juntas, con lo que empieza el proceso de endurecimiento.
Remachado La unión mediante remaches se emplea cuando hay que unir piezas de poco espesor, como láminas o chapas.
Soldadura Consiste en unir dos bloques de material por medio del calor. En la mayoría de los casos hay que añadir, además, un material de relleno. Según como se genere el calor, hay distintas formas de soldar: • Soldadura a la llama. • Soldadura de resistencia eléctrica. • Soldadura de arco eléctrico. • Soldadura blanda.
Soldadura blanda Consiste en unir dos piezas metálicas usando para ello estaño fundido. La soldadura se realiza con estaño y un soldador. Para conseguir una buena soldadura, las superficies a unir deben estar limpias. Con esta técnica se pueden unir tiras finas de metales, como el cobre, el latón y la hojalata, y clavos finos de hierro. El aluminio, sin embargo, no se puede soldar con esta técnica, ya que no se mezcla con el estaño.
Tornillos y tuercas Existen muchos tipos de tornillos (de cabeza hexagonal, de cabeza cilíndrica, con cabeza de cruz, etc. ) y de tuercas (cuadradas, hexagonales, de mariposa, etc. ). Hay, además, otros elementos para conseguir que la unión sea más robusta, como las arandelas, que evitan que la unión se afloje con los movimientos y las vibraciones producidas en el funcionamiento de los mecanismos.
Tornillos para chapa Son tornillos que no necesitan tuerca. La rosca ya está tallada en la pieza en la que se van a introducir o se realiza a medida que se van introduciendo.

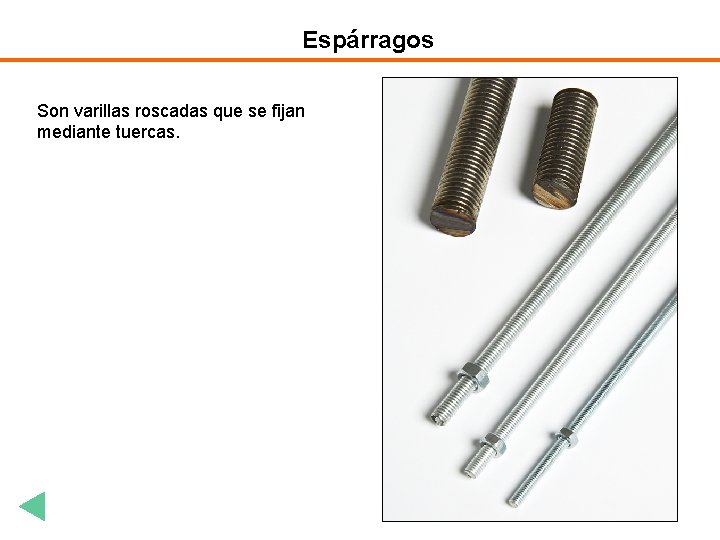

Espárragos Son varillas roscadas que se fijan mediante tuercas.
Pasadores Los pasadores son piezas, generalmente de metal, que se introducen en unos orificios realizados en las piezas que se van a unir, impidiendo que se muevan. Los hay de varios tipos: • Pasadores de aletas. • Pasadores cónicos o bulones. • Pasadores planos o chavetas.
