ELEMENTOS BSICOS DE DISEO MECNICO DE UNIN DESMONTABLE

ELEMENTOS BÁSICOS DE DISEÑO MECÁNICO: DE UNIÓN DESMONTABLE Y DE UNIÓN FIJA. 1. ELEMENTOS ROSCADOS 2. TIPOS DE ROSCA 3. REPRESENTACIÓN CONVENCIONAL DE ROSCAS 4. INDICACIÓN Y ACOTACIÓN DE PIEZAS ROSCADAS 5. REPRESENTACIÓN Y ACOTACIÓN DE INSERTOS ROSCADOS 6. TORNILLOS 7. TUERCAS 8. PERNOS 9. ESPARRAGOS, VARILLAS ROSCADAS 10. ARANDELAS 11. PASADORES 12. CHAVETAS 1 13. REMACHES 14. UNIONES SOLDADAS

ELEMENTOS ROSCADOS. Unión roscada es aquella en que el contacto entre las dos piezas se produce en una superficie helicoidal. Se utilizan para unir piezas diferentes o para transformar un movimiento de rotación en traslación. El elemento interior o macho se le llama tornillo o espárrago. El elemento exterior o hembra puede ser un agujero o una tuerca. DEFINICIONES: Diámetro nominal (D, d) Paso de la rosca o de la hélice (L) Paso del perfil (P) L = nº hilos x P Sentido de la hélice «RH» o «LH» 2 Perfil de la rosca

TIPOS DE ROSCAS Por la forma del filete o perfil de la rosca se clasifican en: rosca triangular (la más usada para la fijación) rosca cuadrada (sin normalizar) rosca trapecial (trapecio isósceles, usadas para transmisión de fuerza) rosca redonda (para roscas que tengan mucho desgaste) rosca en diente de sierra (para transmitir grandes esfuerzos) Existen otras clasificaciones ya comentadas como son en función del número de hilos o filetes (una entrada o de varias entradas), por su posición (exteriores o interiores) o por el sentido de la rosca (a derechas o a izquierdas) 3

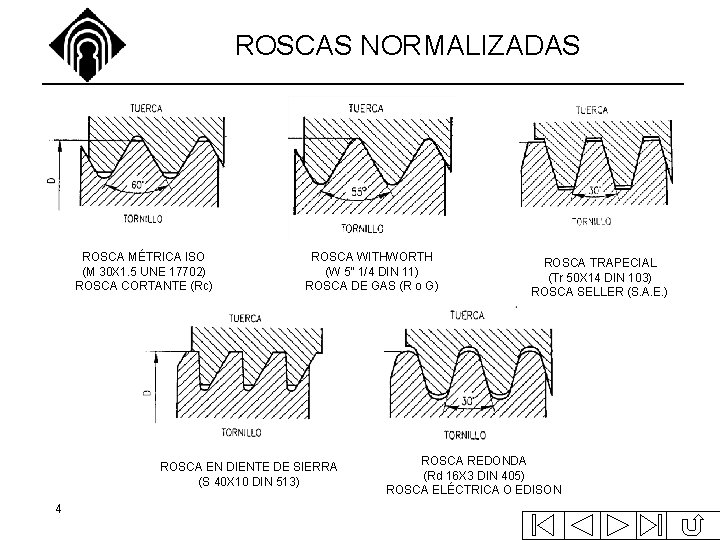

ROSCAS NORMALIZADAS ROSCA MÉTRICA ISO (M 30 X 1. 5 UNE 17702) ROSCA CORTANTE (Rc) ROSCA WITHWORTH (W 5” 1/4 DIN 11) ROSCA DE GAS (R o G) ROSCA EN DIENTE DE SIERRA (S 40 X 10 DIN 513) 4 ROSCA TRAPECIAL (Tr 50 X 14 DIN 103) ROSCA SELLER (S. A. E. ) ROSCA REDONDA (Rd 16 X 3 DIN 405) ROSCA ELÉCTRICA O EDISON

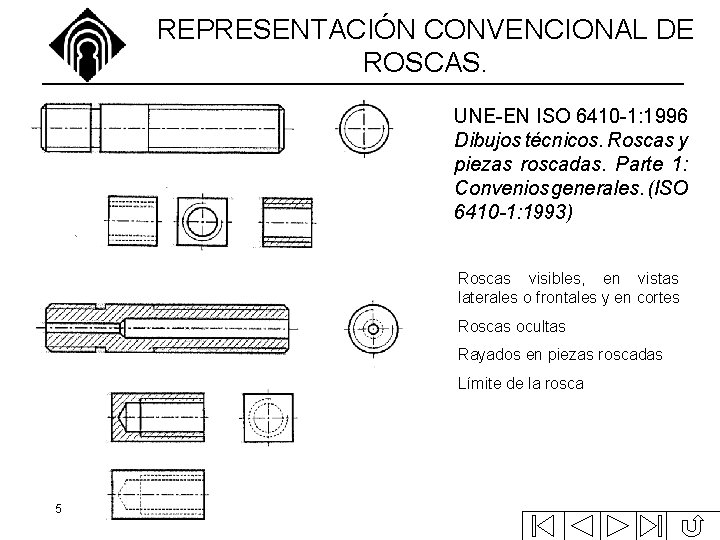

REPRESENTACIÓN CONVENCIONAL DE ROSCAS. UNE-EN ISO 6410 -1: 1996 Dibujos técnicos. Roscas y piezas roscadas. Parte 1: Convenios generales. (ISO 6410 -1: 1993) Roscas visibles, en vistas laterales o frontales y en cortes Roscas ocultas Rayados en piezas roscadas Límite de la rosca 5

REPRESENTACIÓN CONVENCIONAL DE ROSCAS. Uniones de piezas roscadas 6

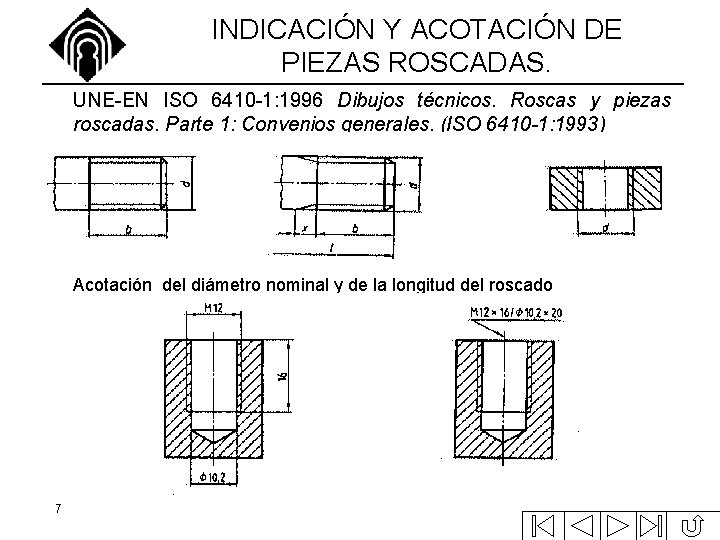

INDICACIÓN Y ACOTACIÓN DE PIEZAS ROSCADAS. UNE-EN ISO 6410 -1: 1996 Dibujos técnicos. Roscas y piezas roscadas. Parte 1: Convenios generales. (ISO 6410 -1: 1993) Acotación del diámetro nominal y de la longitud del roscado 7

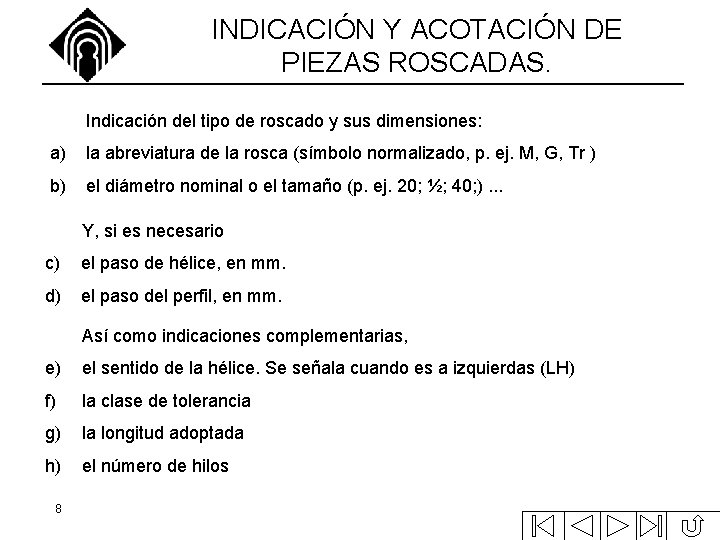

INDICACIÓN Y ACOTACIÓN DE PIEZAS ROSCADAS. Indicación del tipo de roscado y sus dimensiones: a) la abreviatura de la rosca (símbolo normalizado, p. ej. M, G, Tr ) b) el diámetro nominal o el tamaño (p. ej. 20; ½; 40; ). . . Y, si es necesario c) el paso de hélice, en mm. d) el paso del perfil, en mm. Así como indicaciones complementarias, e) el sentido de la hélice. Se señala cuando es a izquierdas (LH) f) la clase de tolerancia g) la longitud adoptada h) el número de hilos 8

INDICACIÓN Y ACOTACIÓN DE PIEZAS ROSCADAS. UNE-EN ISO 6410 -3: 1996 Dibujos técnicos. Roscas y elementos roscados. Parte 3: Representación simplificada (ISO 6410 -3: 1993). Para roscas de pequeños dibujos, si el diámetro de la rosca es 6 mm. o si hay un conjunto de agujeros roscados del mismo tipo y de la misma dimensión. 9

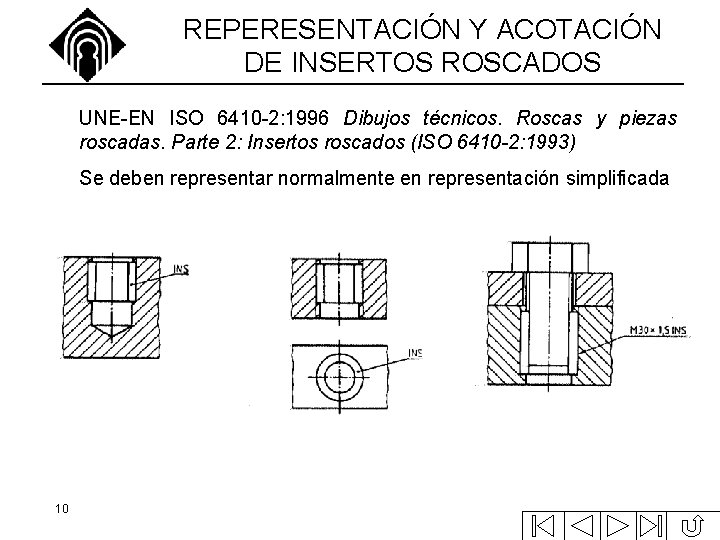

REPERESENTACIÓN Y ACOTACIÓN DE INSERTOS ROSCADOS UNE-EN ISO 6410 -2: 1996 Dibujos técnicos. Roscas y piezas roscadas. Parte 2: Insertos roscados (ISO 6410 -2: 1993) Se deben representar normalmente en representación simplificada 10

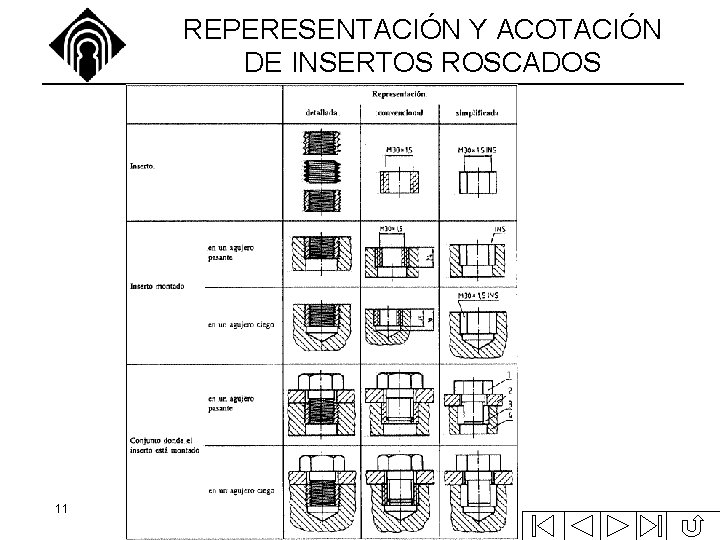

REPERESENTACIÓN Y ACOTACIÓN DE INSERTOS ROSCADOS 11

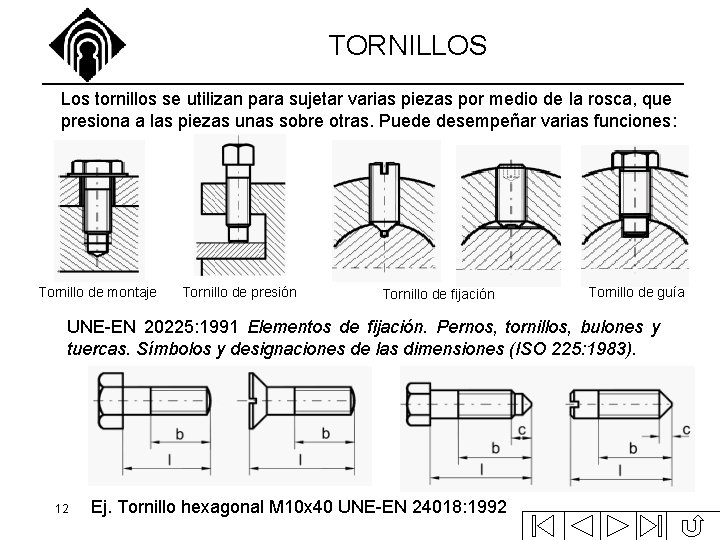

TORNILLOS Los tornillos se utilizan para sujetar varias piezas por medio de la rosca, que presiona a las piezas unas sobre otras. Puede desempeñar varias funciones: Tornillo de montaje Tornillo de presión Tornillo de fijación Tornillo de guía UNE-EN 20225: 1991 Elementos de fijación. Pernos, tornillos, bulones y tuercas. Símbolos y designaciones de las dimensiones (ISO 225: 1983). 12 Ej. Tornillo hexagonal M 10 x 40 UNE-EN 24018: 1992

TORNILLOS UNE 1045: 1951 Signos convencionales. Remaches y tornillos 13

TUERCAS Las tuercas son los complementos de los tornillos en la fijación de piezas, son por tanto elementos con un taladro roscado, a través del cual pasa el vástago del tornillo con igual paso. Realizan una de estas dos funciones: sujetar elementos o transformar movimientos Ej. Tuerca hexagonal M 10 x 1. 25 UNE-EN 24034: 1992 14

TORNILLOS Y TUERCAS (TIPOS) 15

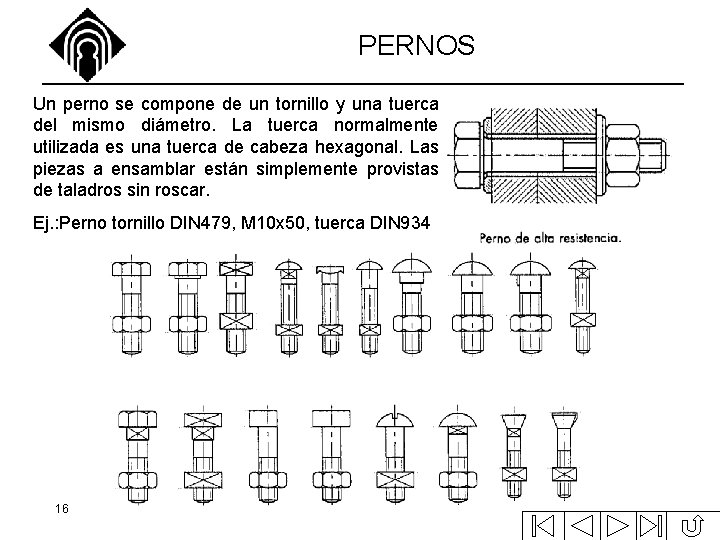

PERNOS Un perno se compone de un tornillo y una tuerca del mismo diámetro. La tuerca normalmente utilizada es una tuerca de cabeza hexagonal. Las piezas a ensamblar están simplemente provistas de taladros sin roscar. Ej. : Perno tornillo DIN 479, M 10 x 50, tuerca DIN 934 16

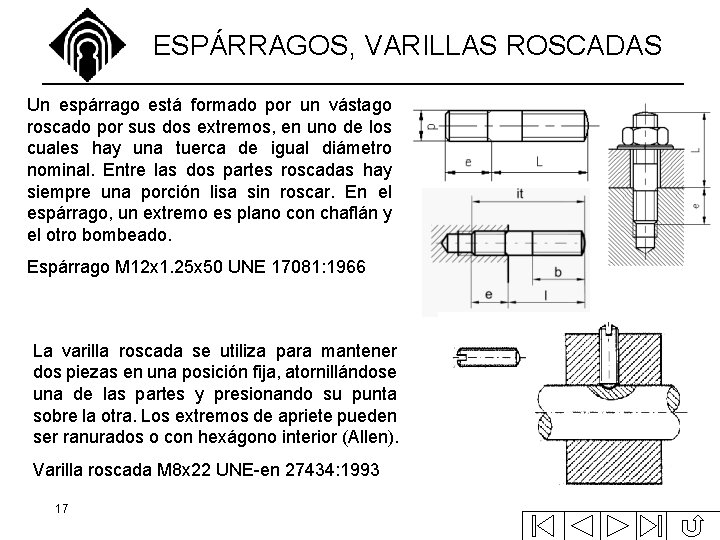

ESPÁRRAGOS, VARILLAS ROSCADAS Un espárrago está formado por un vástago roscado por sus dos extremos, en uno de los cuales hay una tuerca de igual diámetro nominal. Entre las dos partes roscadas hay siempre una porción lisa sin roscar. En el espárrago, un extremo es plano con chaflán y el otro bombeado. Espárrago M 12 x 1. 25 x 50 UNE 17081: 1966 La varilla roscada se utiliza para mantener dos piezas en una posición fija, atornillándose una de las partes y presionando su punta sobre la otra. Los extremos de apriete pueden ser ranurados o con hexágono interior (Allen). Varilla roscada M 8 x 22 UNE-en 27434: 1993 17

ARANDELAS Las arandelas son piezas cilíndricas taladradas. Generalmente se sitúan entre la tuerca (o la cabeza del tornillo) y la pieza a unir. Entre sus funciones pueden estar el aumento de la superficie de contacto de la tuerca, el reparto de la presión de carga o el inmovilizado de las tuercas y tornillos (elemento de seguridad). Pueden clasificarse en dos tipos: arandelas de apoyo: Ej. arandela plana biselada 10 UNE 17066: 1968 arandelas de fijación o inmovilización: Ej. arandela muelle o Grower. 18

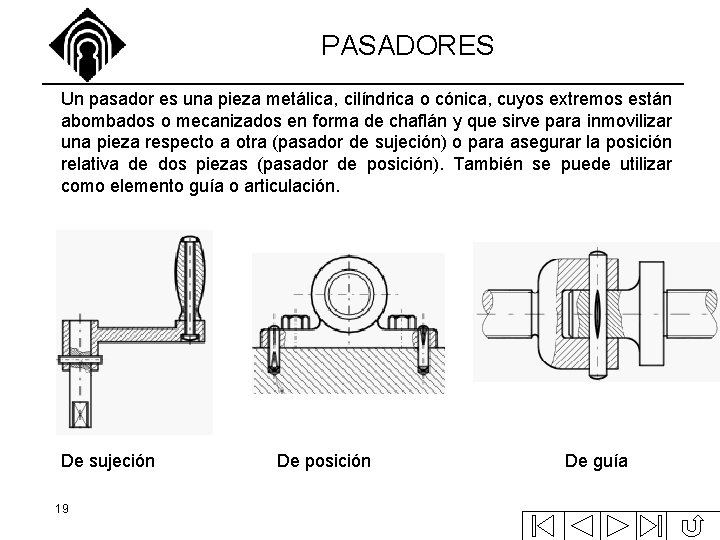

PASADORES Un pasador es una pieza metálica, cilíndrica o cónica, cuyos extremos están abombados o mecanizados en forma de chaflán y que sirve para inmovilizar una pieza respecto a otra (pasador de sujeción) o para asegurar la posición relativa de dos piezas (pasador de posición). También se puede utilizar como elemento guía o articulación. De sujeción 19 De posición De guía

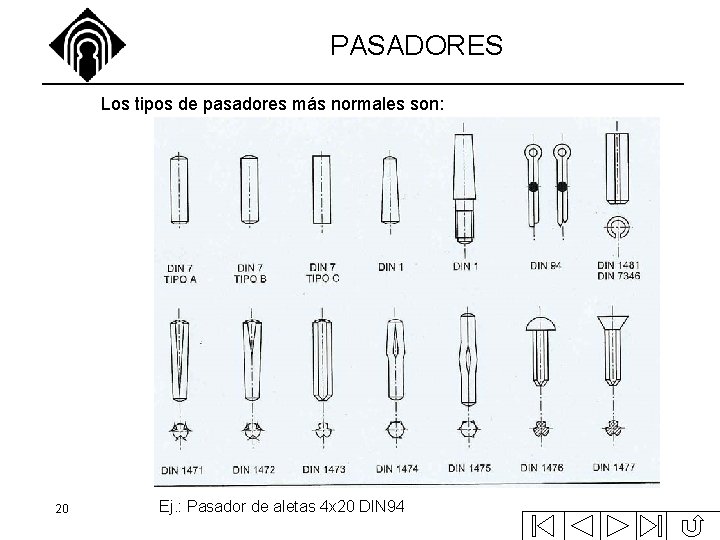

PASADORES Los tipos de pasadores más normales son: 20 Ej. : Pasador de aletas 4 x 20 DIN 94

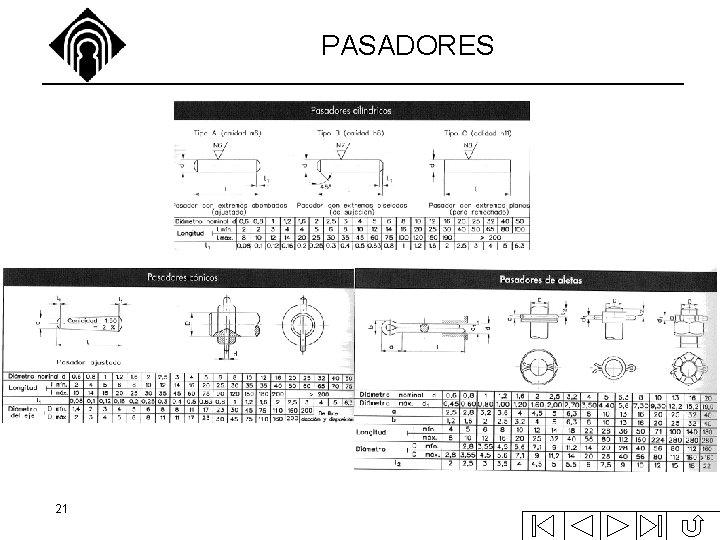

PASADORES 21

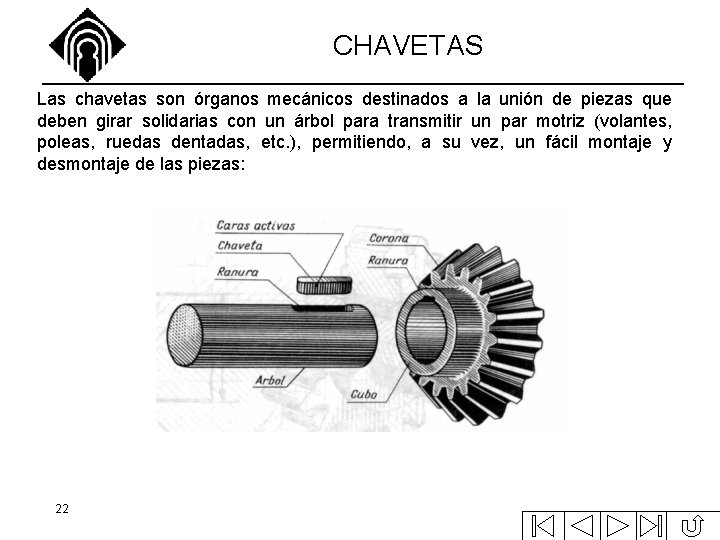

CHAVETAS Las chavetas son órganos mecánicos destinados a la unión de piezas que deben girar solidarias con un árbol para transmitir un par motriz (volantes, poleas, ruedas dentadas, etc. ), permitiendo, a su vez, un fácil montaje y desmontaje de las piezas: 22

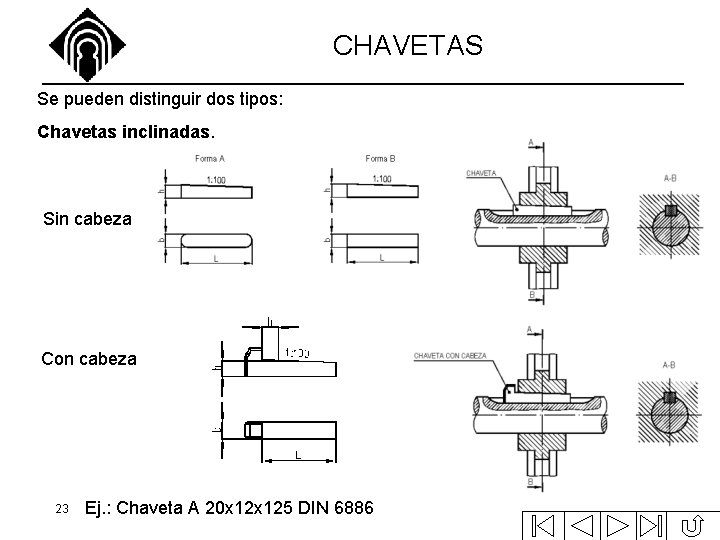

CHAVETAS Se pueden distinguir dos tipos: Chavetas inclinadas. Sin cabeza Con cabeza 23 Ej. : Chaveta A 20 x 125 DIN 6886

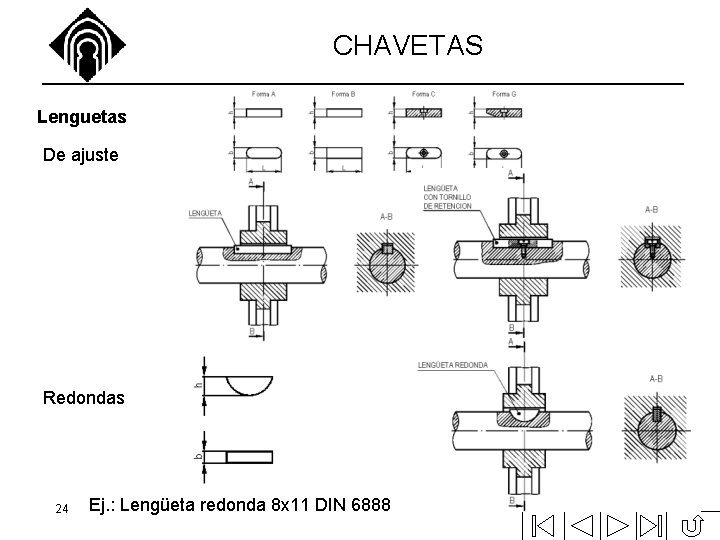

CHAVETAS Lenguetas De ajuste Redondas 24 Ej. : Lengüeta redonda 8 x 11 DIN 6888

CHAVETAS 25

REMACHES UNE 17003: 1953 Remaches. Denominaciones. Representación gráfica 26

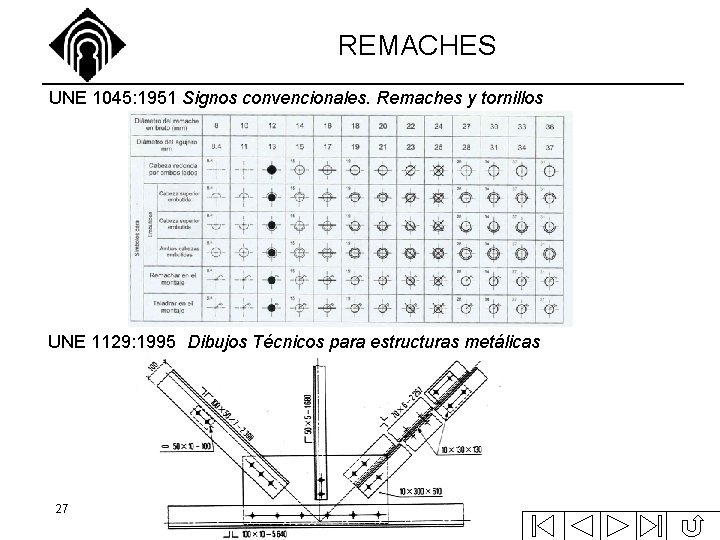

REMACHES UNE 1045: 1951 Signos convencionales. Remaches y tornillos UNE 1129: 1995 Dibujos Técnicos para estructuras metálicas 27

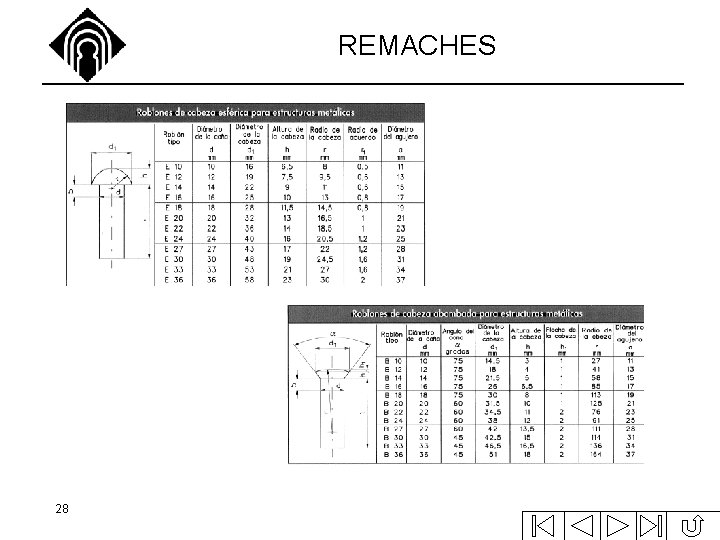

REMACHES 28

UNIONES SOLDADAS La soldadura es una tecnología con la que se realiza la unión no desmontable de dos piezas metálicas al elevar la temperatura de las superficies a unir, colocadas en contacto, mediante la fusión del material que las compone, bien con aportación de material o sin ella. UNE-EN 22553: 1995 Uniones soldadas por fusión, soldeo fuerte y soldeo blando. Representación simplificada en los planos (ISO 2553: 1992) La representación simbólica de la soldadura, donde tanto en vista como en sección se representa por una línea gruesa la unión, incluye: un símbolo elemental, que recuerda en general, la forma de la sección del cordón (Tabla I), que se puede completar con: un símbolo adicional, que caracterice la forma de la superficie externa o la forma de la soldadura (Tabla II) un sistema para indicar las dimensiones 29 algunas indicaciones complementarias.

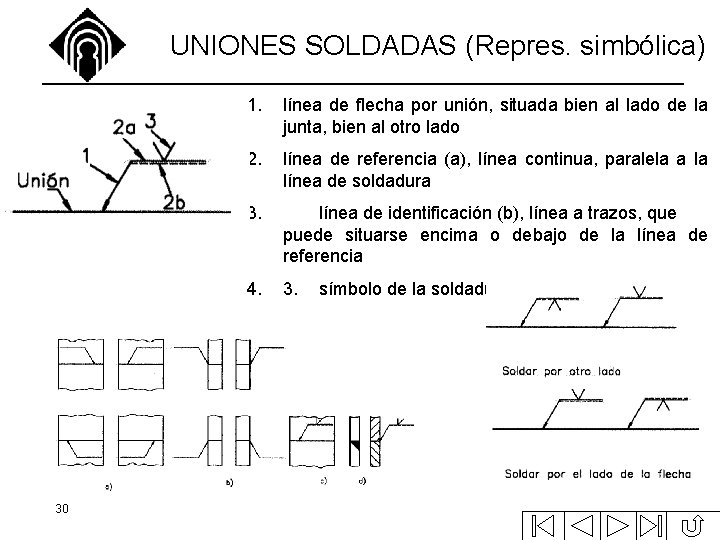

UNIONES SOLDADAS (Repres. simbólica) 30 1. línea de flecha por unión, situada bien al lado de la junta, bien al otro lado 2. línea de referencia (a), línea continua, paralela a la línea de soldadura 3. línea de identificación (b), línea a trazos, que puede situarse encima o debajo de la línea de referencia 4. 3. símbolo de la soldadura

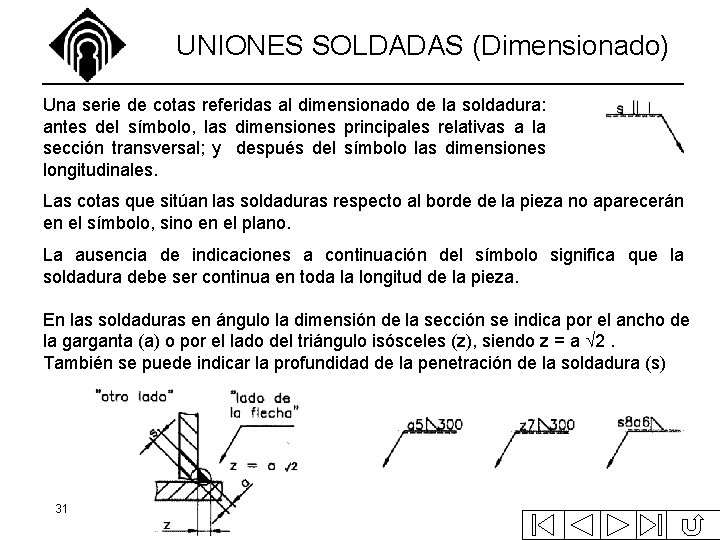

UNIONES SOLDADAS (Dimensionado) Una serie de cotas referidas al dimensionado de la soldadura: antes del símbolo, las dimensiones principales relativas a la sección transversal; y después del símbolo las dimensiones longitudinales. Las cotas que sitúan las soldaduras respecto al borde de la pieza no aparecerán en el símbolo, sino en el plano. La ausencia de indicaciones a continuación del símbolo significa que la soldadura debe ser continua en toda la longitud de la pieza. En las soldaduras en ángulo la dimensión de la sección se indica por el ancho de la garganta (a) o por el lado del triángulo isósceles (z), siendo z = a 2. También se puede indicar la profundidad de la penetración de la soldadura (s) 31

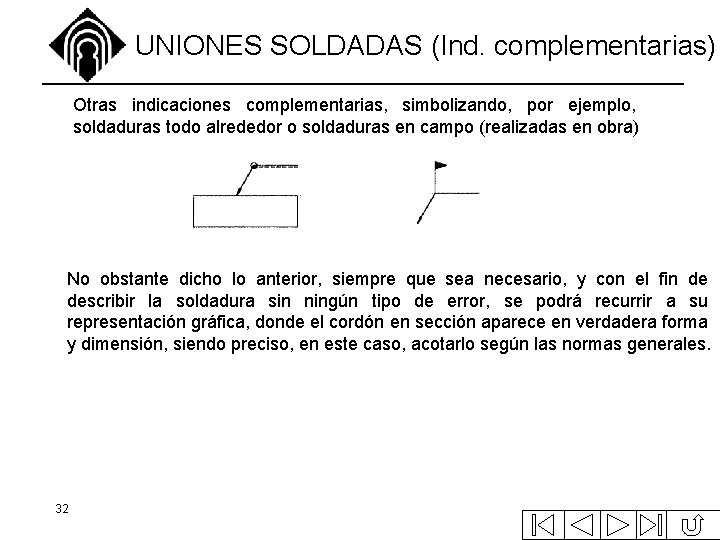

UNIONES SOLDADAS (Ind. complementarias) Otras indicaciones complementarias, simbolizando, por ejemplo, soldaduras todo alrededor o soldaduras en campo (realizadas en obra) No obstante dicho lo anterior, siempre que sea necesario, y con el fin de describir la soldadura sin ningún tipo de error, se podrá recurrir a su representación gráfica, donde el cordón en sección aparece en verdadera forma y dimensión, siendo preciso, en este caso, acotarlo según las normas generales. 32

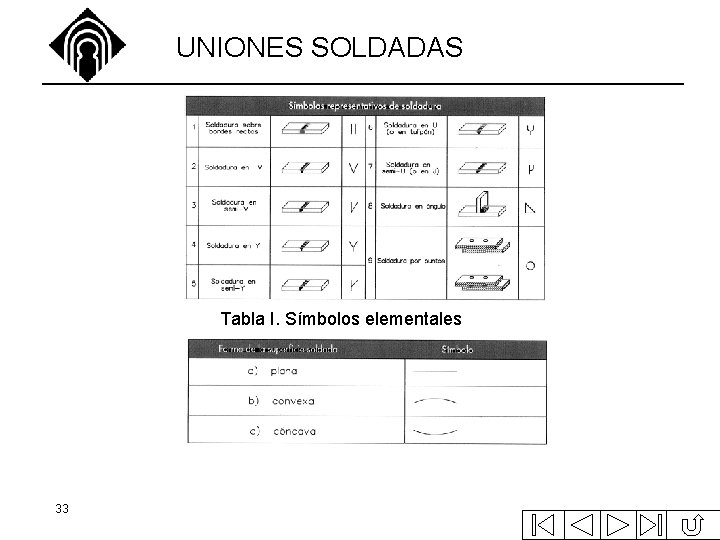

UNIONES SOLDADAS Tabla I. Símbolos elementales 33

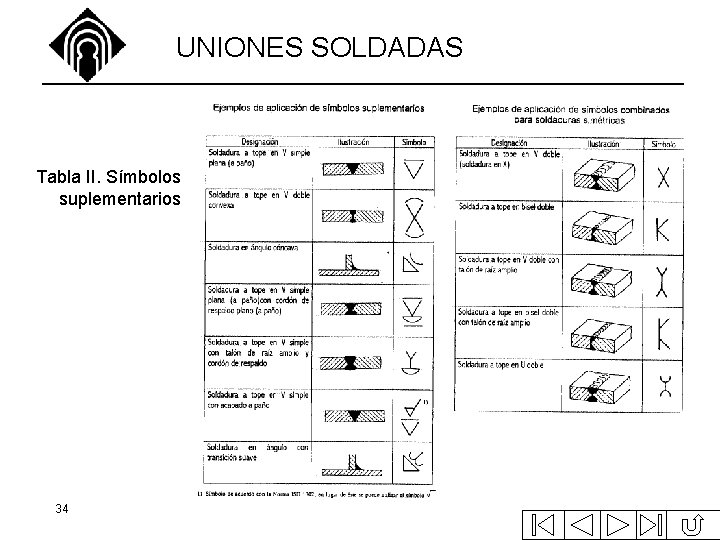

UNIONES SOLDADAS Tabla II. Símbolos suplementarios 34

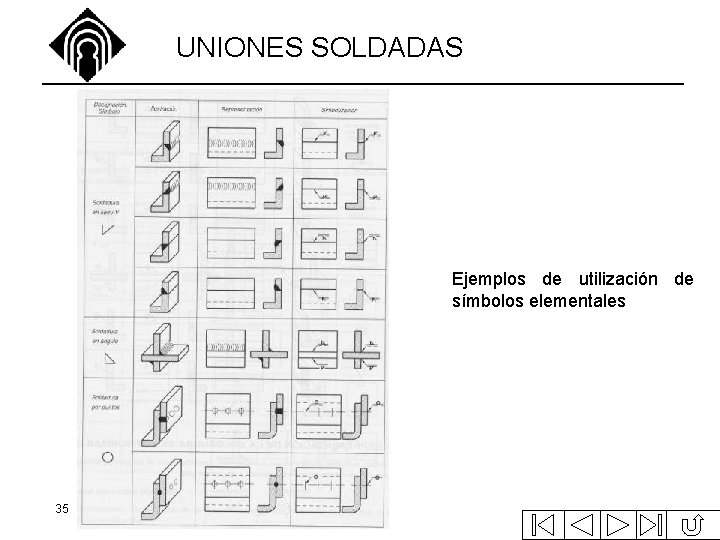

UNIONES SOLDADAS Ejemplos de utilización de símbolos elementales 35

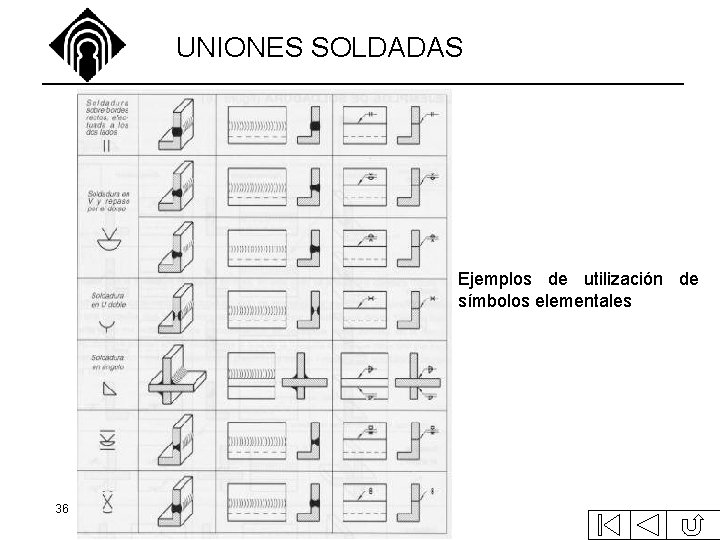

UNIONES SOLDADAS Ejemplos de utilización de símbolos elementales 36
