PSPICE TUTORIAL

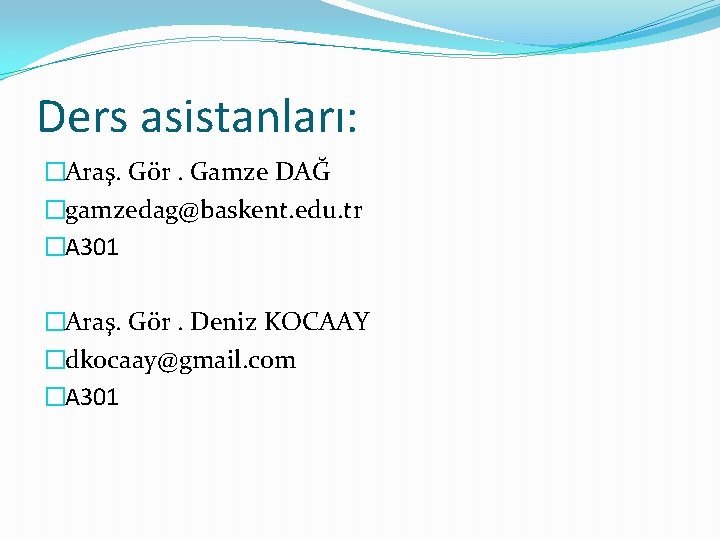

Ders asistanları: �Araş. Gör. Gamze DAĞ �gamzedag@baskent. edu. tr �A 301 �Araş. Gör. Deniz KOCAAY �dkocaay@gmail. com �A 301

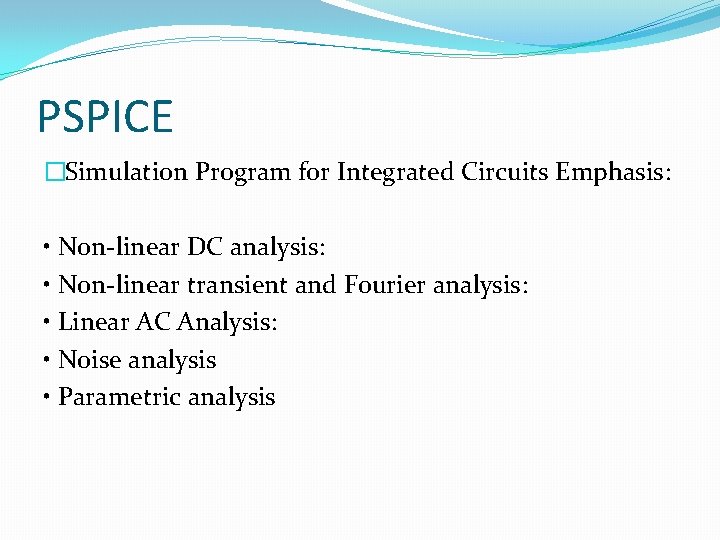

PSPICE �Simulation Program for Integrated Circuits Emphasis: • Non-linear DC analysis: • Non-linear transient and Fourier analysis: • Linear AC Analysis: • Noise analysis • Parametric analysis

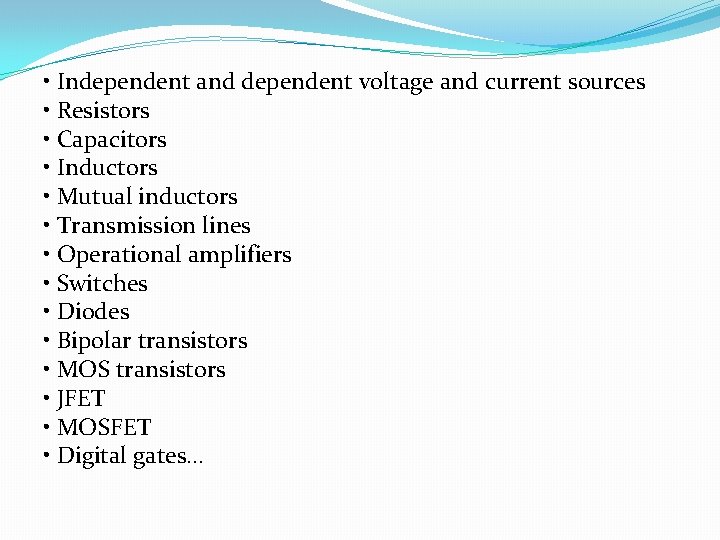

• Independent and dependent voltage and current sources • Resistors • Capacitors • Inductors • Mutual inductors • Transmission lines • Operational amplifiers • Switches • Diodes • Bipolar transistors • MOS transistors • JFET • MOSFET • Digital gates…

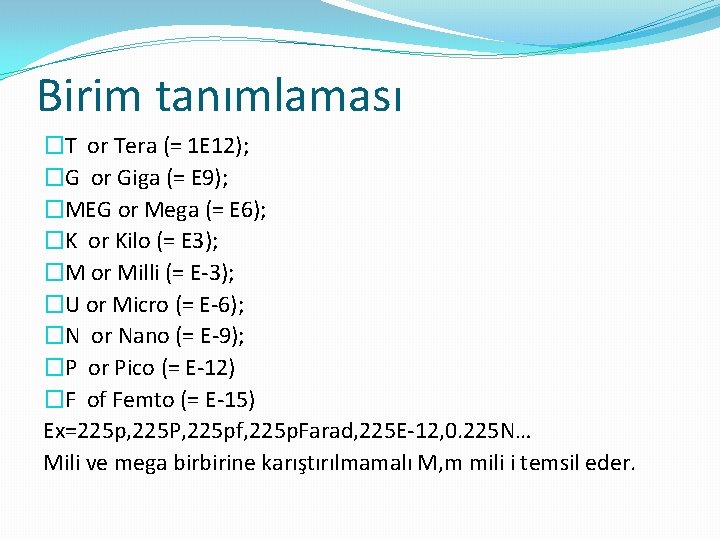

Birim tanımlaması �T or Tera (= 1 E 12); �G or Giga (= E 9); �MEG or Mega (= E 6); �K or Kilo (= E 3); �M or Milli (= E-3); �U or Micro (= E-6); �N or Nano (= E-9); �P or Pico (= E-12) �F of Femto (= E-15) Ex=225 p, 225 P, 225 pf, 225 p. Farad, 225 E-12, 0. 225 N… Mili ve mega birbirine karıştırılmamalı M, m mili i temsil eder.

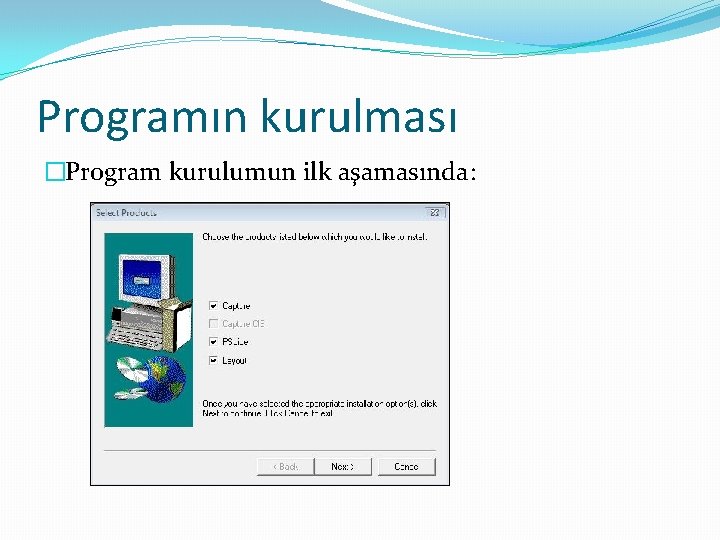

Programın kurulması �Program kurulumun ilk aşamasında:

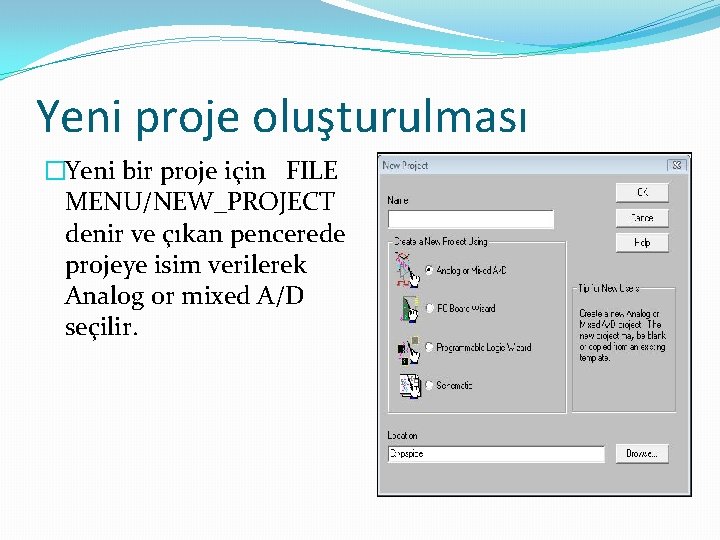

Yeni proje oluşturulması �Yeni bir proje için FILE MENU/NEW_PROJECT denir ve çıkan pencerede projeye isim verilerek Analog or mixed A/D seçilir.

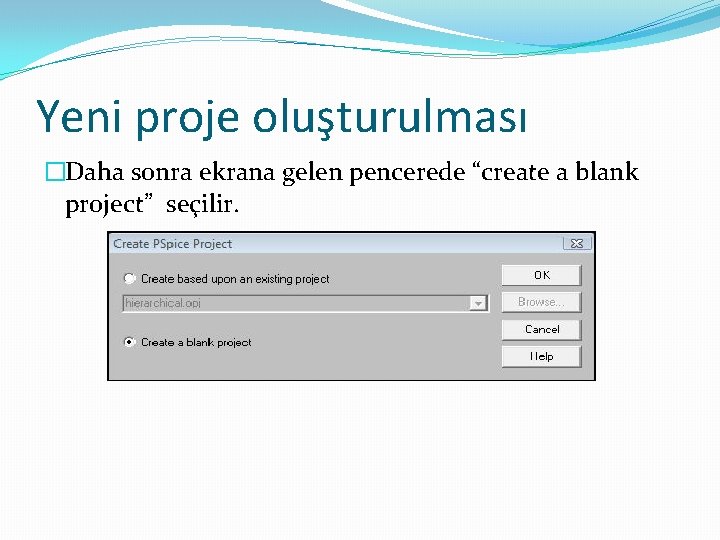

Yeni proje oluşturulması �Daha sonra ekrana gelen pencerede “create a blank project” seçilir.

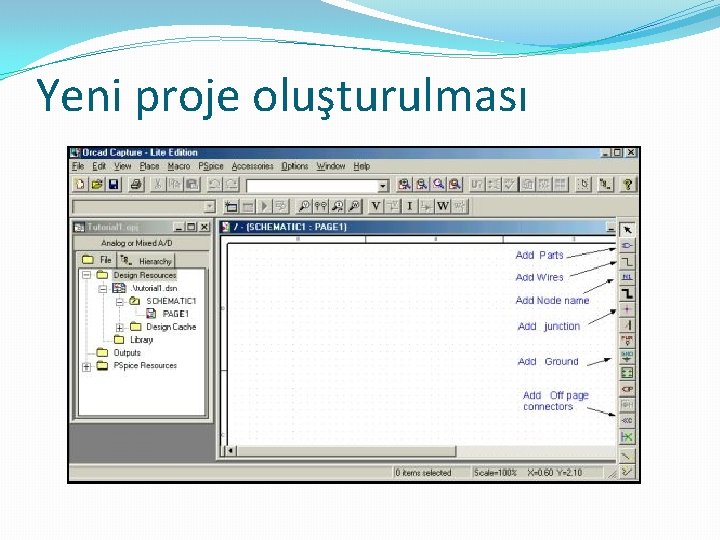

Yeni proje oluşturulması

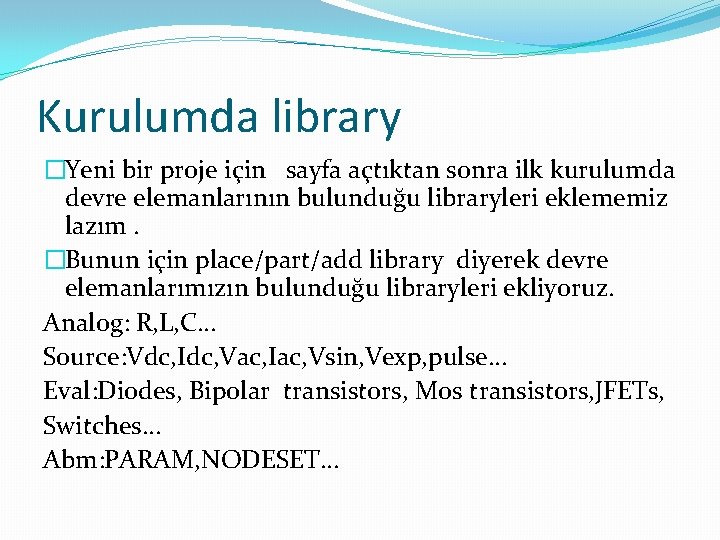

Kurulumda library �Yeni bir proje için sayfa açtıktan sonra ilk kurulumda devre elemanlarının bulunduğu libraryleri eklememiz lazım. �Bunun için place/part/add library diyerek devre elemanlarımızın bulunduğu libraryleri ekliyoruz. Analog: R, L, C… Source: Vdc, Idc, Vac, Iac, Vsin, Vexp, pulse… Eval: Diodes, Bipolar transistors, Mos transistors, JFETs, Switches… Abm: PARAM, NODESET…

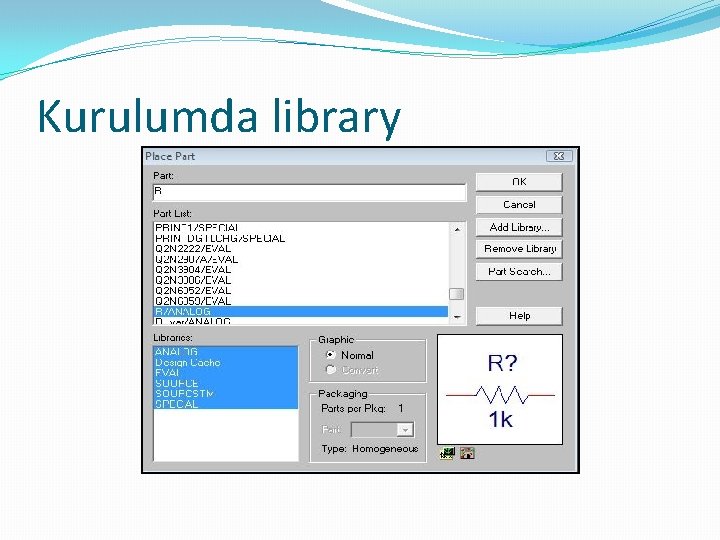

Kurulumda library

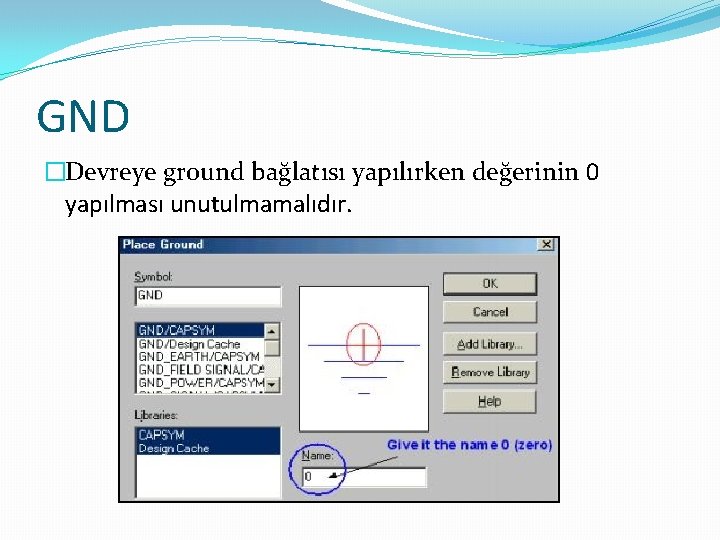

GND �Devreye ground bağlatısı yapılırken değerinin 0 yapılması unutulmamalıdır.
