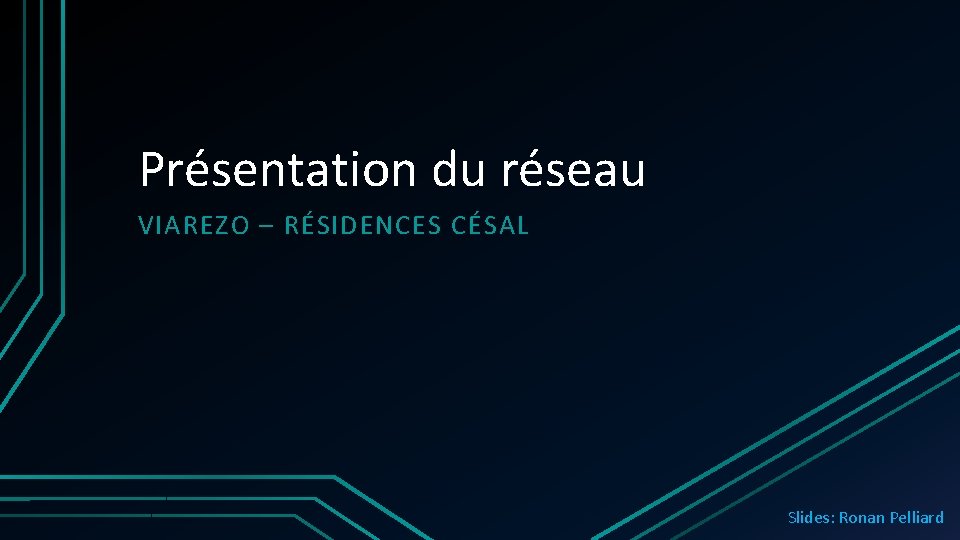

Présentation du réseau VIAREZO – RÉSIDENCES CÉSAL Slides: Ronan Pelliard

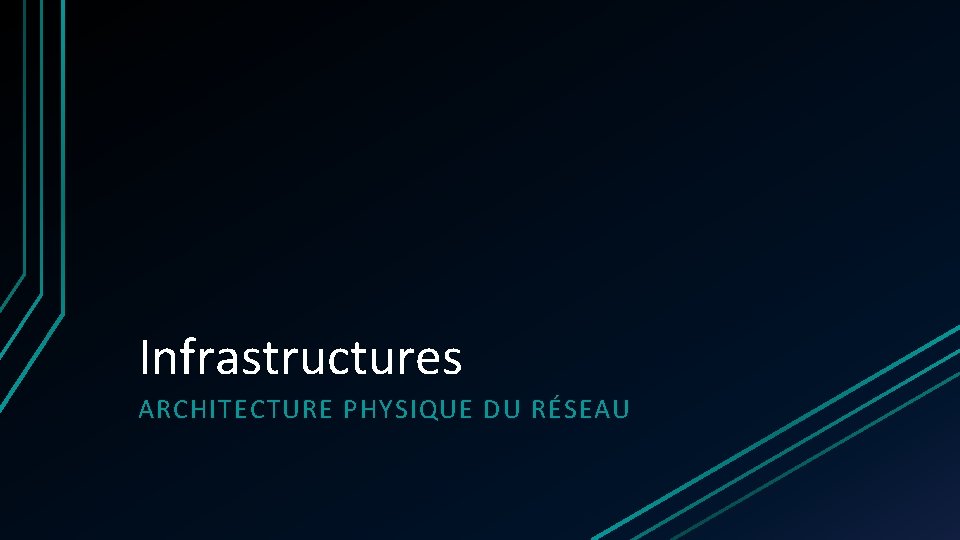

Infrastructures ARCHITECTURE PHYSIQUE DU RÉSEAU

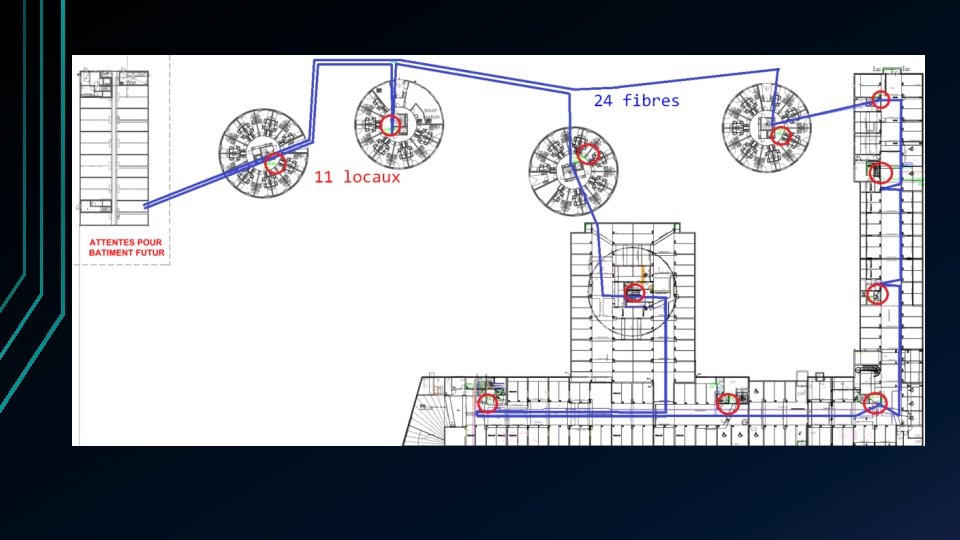

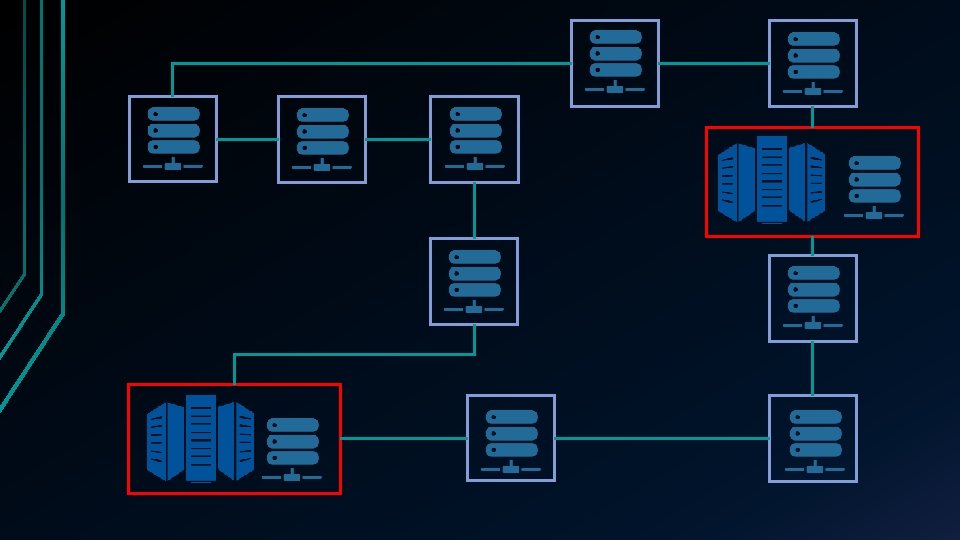

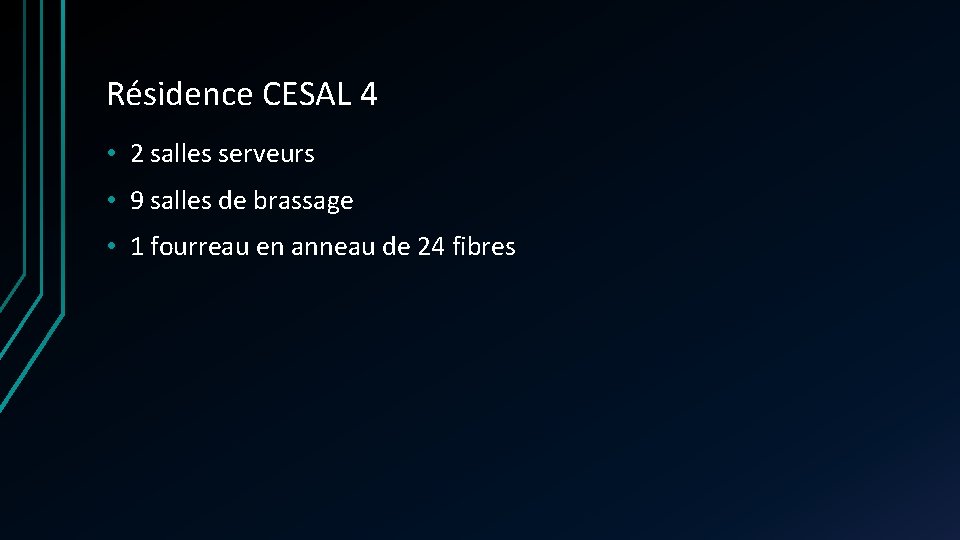

Résidence CESAL 4 • 2 salles serveurs • 9 salles de brassage • 1 fourreau en anneau de 24 fibres

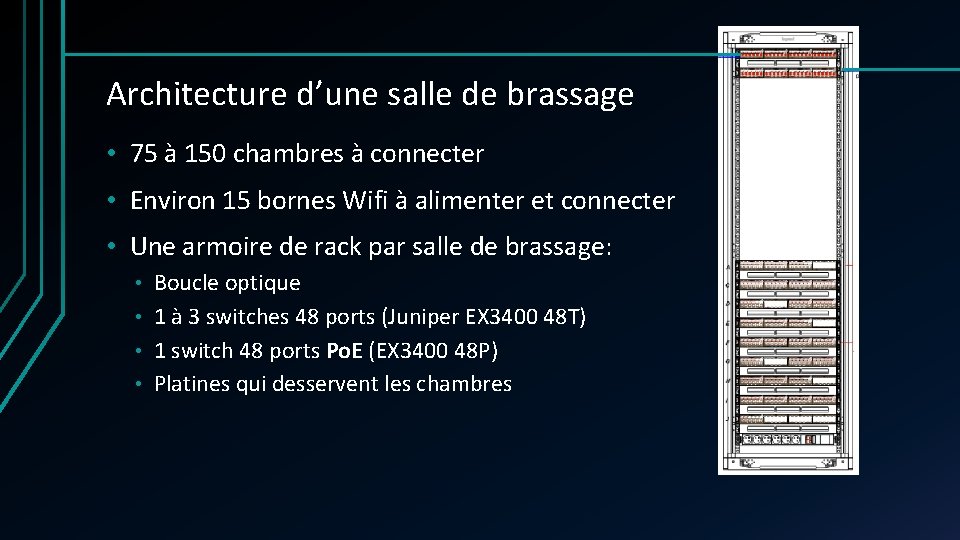

Architecture d’une salle de brassage • 75 à 150 chambres à connecter • Environ 15 bornes Wifi à alimenter et connecter • Une armoire de rack par salle de brassage: Boucle optique • 1 à 3 switches 48 ports (Juniper EX 3400 48 T) • 1 switch 48 ports Po. E (EX 3400 48 P) • Platines qui desservent les chambres •

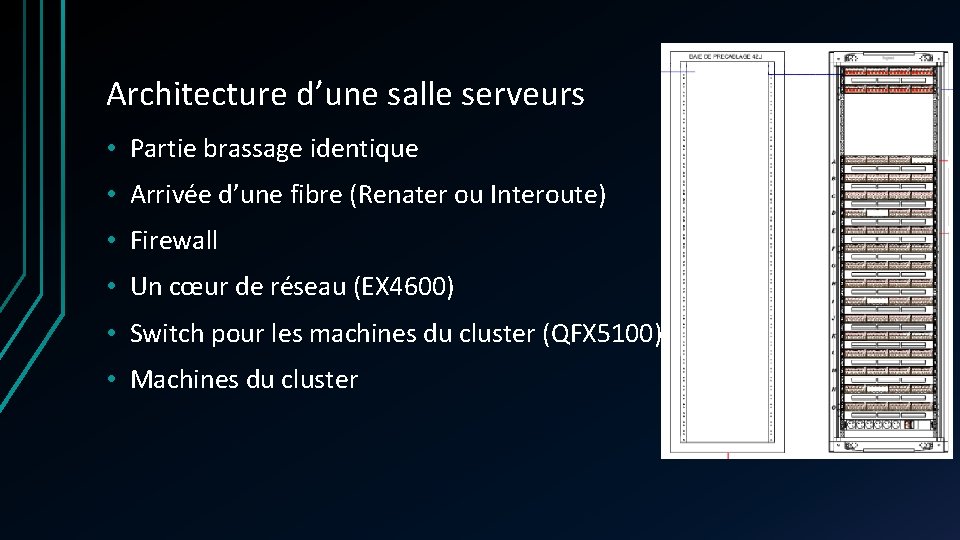

Architecture d’une salle serveurs • Partie brassage identique • Arrivée d’une fibre (Renater ou Interoute) • Firewall • Un cœur de réseau (EX 4600) • Switch pour les machines du cluster (QFX 5100) • Machines du cluster

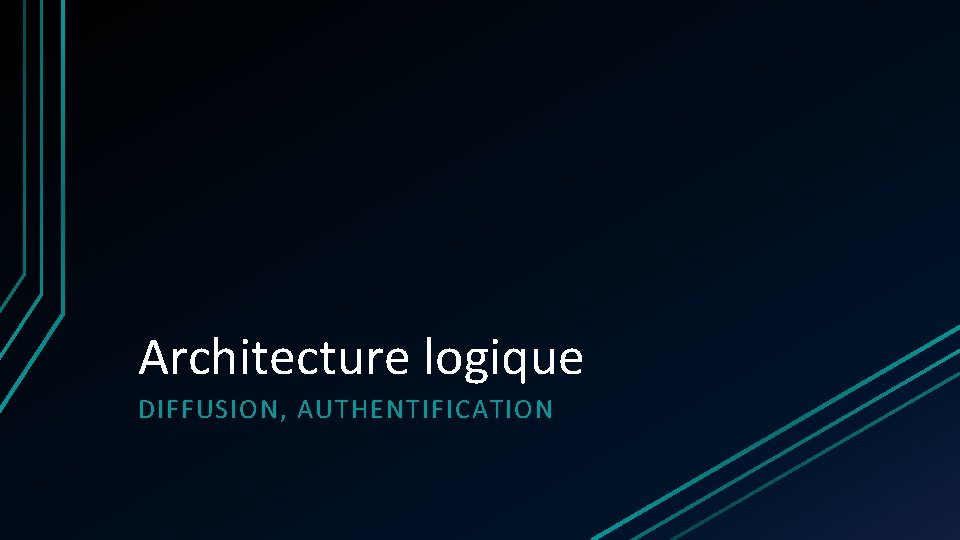

Architecture logique DIFFUSION, AUTHENTIFICATION

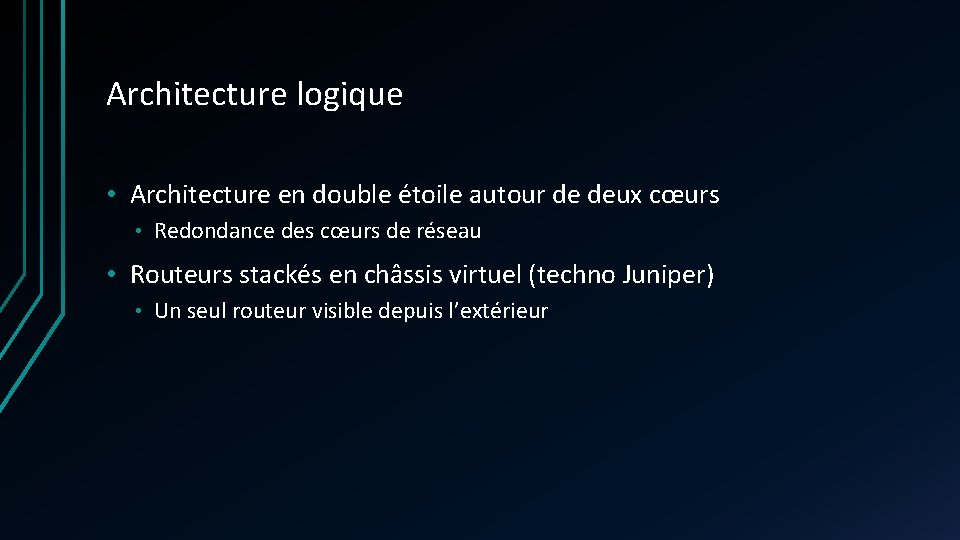

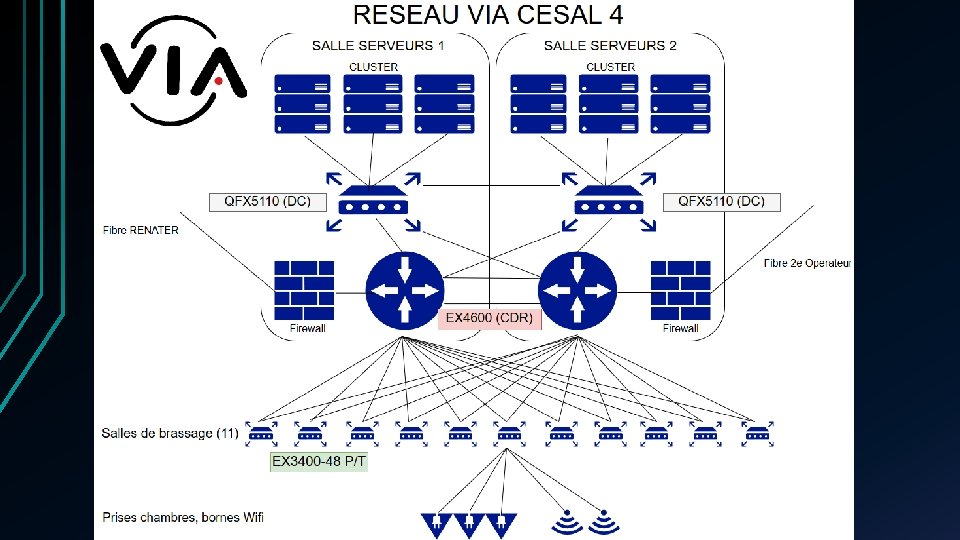

Architecture logique • Architecture en double étoile autour de deux cœurs • Redondance des cœurs de réseau • Routeurs stackés en châssis virtuel (techno Juniper) • Un seul routeur visible depuis l’extérieur

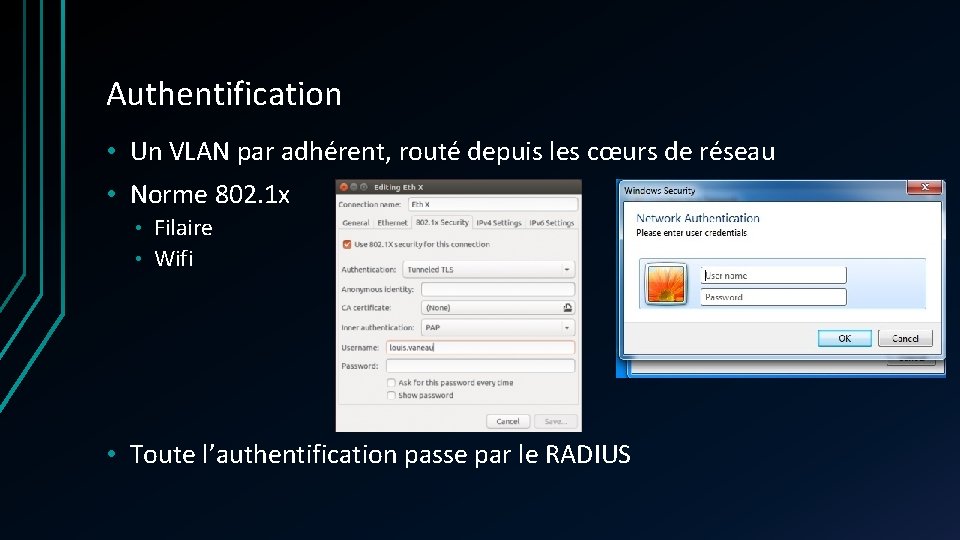

Authentification • Un VLAN par adhérent, routé depuis les cœurs de réseau • Norme 802. 1 x Filaire • Wifi • • Toute l’authentification passe par le RADIUS

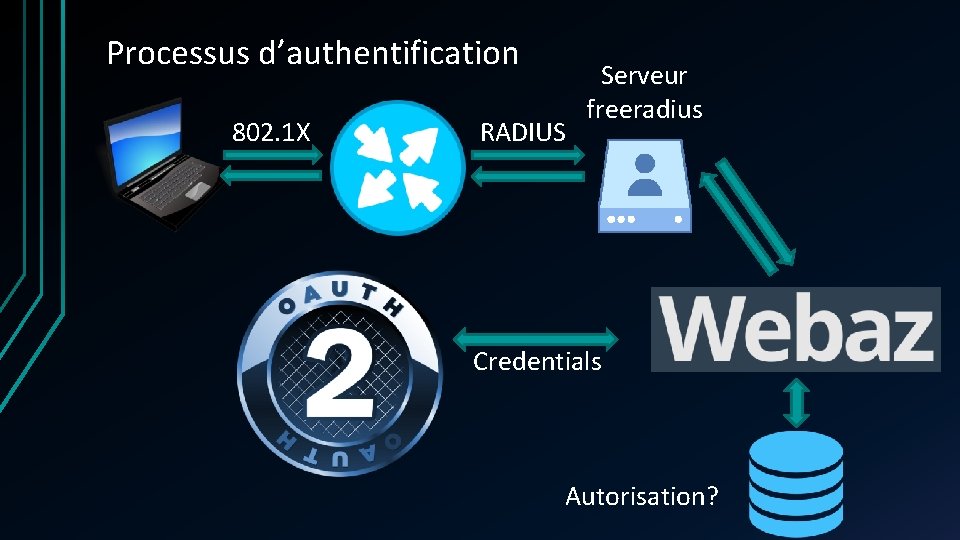

Processus d’authentification 802. 1 X RADIUS Serveur freeradius Credentials Autorisation?

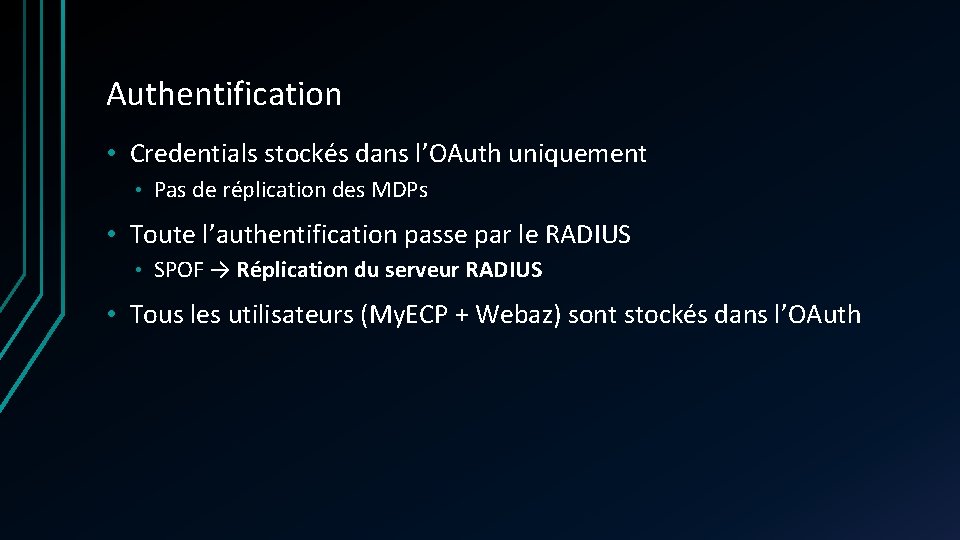

Authentification • Credentials stockés dans l’OAuth uniquement • Pas de réplication des MDPs • Toute l’authentification passe par le RADIUS • SPOF → Réplication du serveur RADIUS • Tous les utilisateurs (My. ECP + Webaz) sont stockés dans l’OAuth

Cluster CALCUL, STOCKAGE ET MONITORING

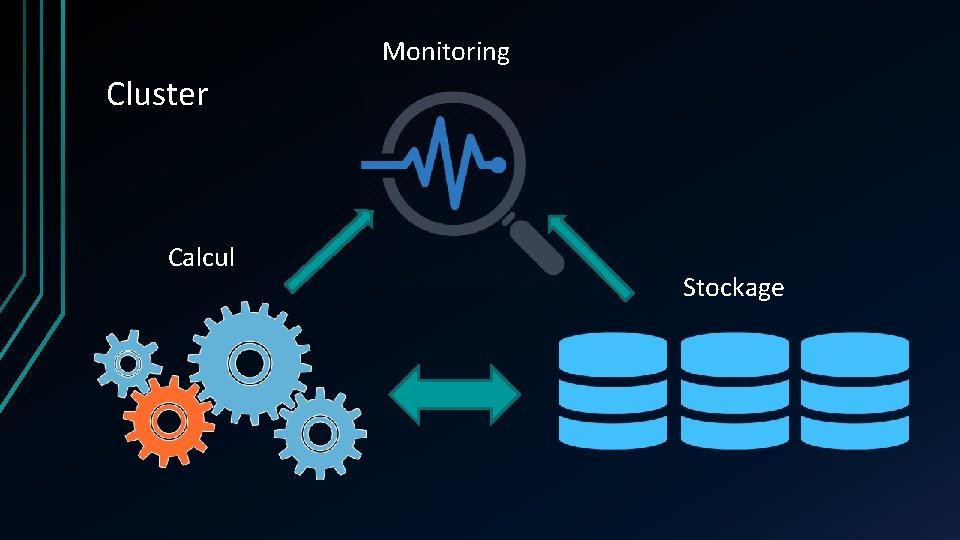

Monitoring Cluster Calcul Stockage

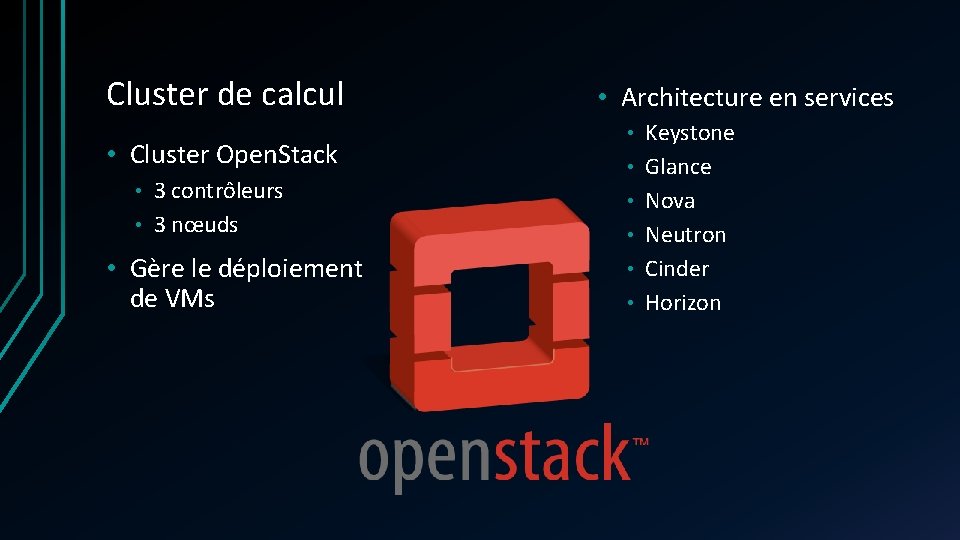

Cluster de calcul • Cluster Open. Stack 3 contrôleurs • 3 nœuds • • Gère le déploiement de VMs • Architecture en services • • • Keystone Glance Nova Neutron Cinder Horizon

Cluster de calcul • Déploiement utilisant Ansible

Cluster de stockage • Cluster Ceph • Stockage distribué

Cluster de monitoring • Stack ELK • Logstash collecte les données (pipeline dynamique) • Elastic est un moteur de recherche et d’analyse • Kibana est l’interface utilisateur

Cluster de monitoring • Stack TIG • Telegraf pour la collecte de métriques • Influx. DB: BDD spécialisée en stockage de données temporelles • Grafana: interface web de dashboarding

Merci pour votre attention !
