Poste de Transformation Lycée du Dauphiné

L’alimentation en HTA s’effectue en rupture d’artère entre les postes situés rues : Montmartel et Le Cardonnel.

Chaque arrivée est constituée d’une cellule interrupteur Vercors M 6. La troisième est une cellulle de protection du transformateur HTA/BT, elle est composée d’interrupteurs à fusibles HTA.

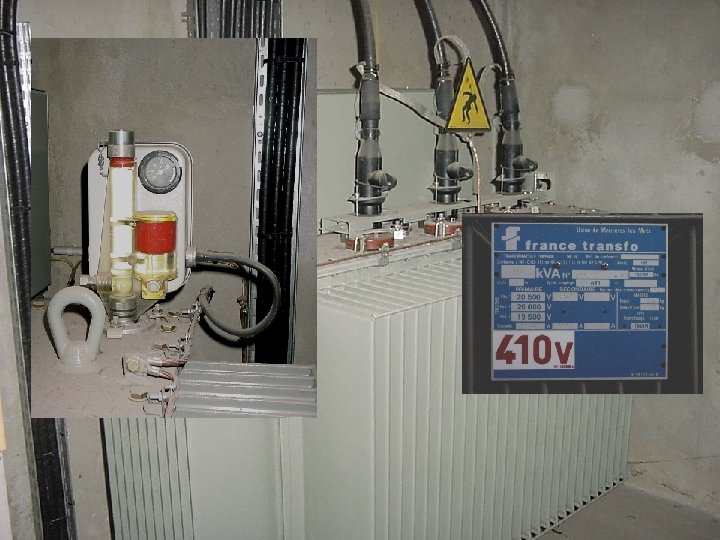

• Le primaire du transformateur est alimenté par trois cables unipolaires en aluminium de section 35 mm 2. Ces 3 câbles sont munis d’une tresse de terre reliée à la carcasse métallique du transformateur. • Au secondaire (au fond) on peut voir : v à droite les trois phases : 3*(3*1*240 mm 2), v à gauche le conducteur PEN : 2*1*240 mm 2. • On peut aussi distinguer complètement à gauche le relais de protection de type Buchholtz et au fond les transformateurs d’intensité pour le comptage en basse tension.

Les enroulements du transformateur baignent dans un liquide de refroidissement. En cas de défaut électrique interne, survient un dégagement gazeux. Le relais Bucholtz sert à détecter ces dégagements gazeux qui pourrait survenir dans le liquide de refroidissement Il agit alors sur la cellule de protection du transformateur en le déconnectant du réseau HTA

La plaque signalétique indique : Puissance apparente : S=630 k. VA, Tensions : 20 k. V/410 V, Tension de court-circuit : 4 %, Courants nominaux : 18, 2 et 887 A, Couplage : Dyn 11 etc …

La taille des câbles au secondaire rend difficile la mesure directe des courants pour un comptage en basse tension. Pour remédier à cela on utilise 3 transformateurs d’intensité. Ils sont constitués de tores dont on aperçoit clairement les circuits primaire et secondaire Le compteur est implanté coté basse tension. Il relève (ou calcule) toutes les 10 mn « quelques » 70 paramétres qu’il transmet ensuite par liaison radio à E. D. F. qui peut établir ainsi la facture !

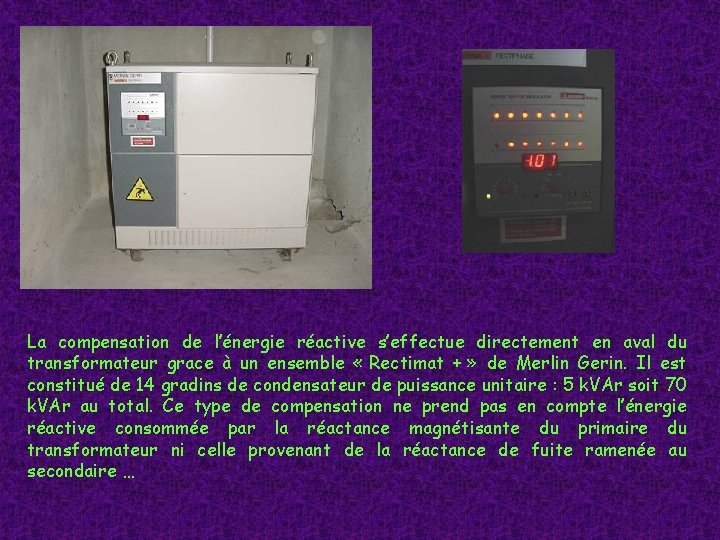

La compensation de l’énergie réactive s’effectue directement en aval du transformateur grace à un ensemble « Rectimat + » de Merlin Gerin. Il est constitué de 14 gradins de condensateur de puissance unitaire : 5 k. VAr soit 70 k. VAr au total. Ce type de compensation ne prend pas en compte l’énergie réactive consommée par la réactance magnétisante du primaire du transformateur ni celle provenant de la réactance de fuite ramenée au secondaire …

Voici ce qu’on appelle un T. G. B. T. : c’est à dire un Tableau Général Basse Tension.

Le sectionneur-disjoncteur débrochable de tête : C 1250 N+ST 205 D+Bloc Visu … Du haut en bas : les arrivées de 2*240²+3(*3*1*240²), câbles : le bloc Visu qui assure la fonction de sectionnement, le disjoncteur proprement dit 4 P ; 3 D ; N/2, c’est à dire 4 pôles, dont 3 protégés par déclencheurs et dont le 4ème est à section réduite de moitié), le déclencheur électro-mécanique le jeu de barre principal.

Le déclencheur ST 205 D est un déclencheur électro-mécanique sans court retard. Les caractéristiques : long retard (LR ou Ir) et instantanée (INST ou Im) sont réglables.

Le disjoncteur C 250 N est un déclencheur magnéto-thermique dont les caractéristiques Ir et Im sont réglables.

La prise de terre du neutre est reliée à la prise de terre du batiment et à celle du transformateur. Le schéma de liaison à la terre est donc TNC.
