POSTE SOA JM R DBTP 2006 1 Poste

POSTE SOA J-M R. D-BTP 2006 1

Poste SOA mobile Manodétenteur acétylène Manodétenteur oxygène Estimation du gaz restant Les tuyaux Accessoires Les chalumeaux soudeurs et chauffeurs Les chalumeaux découpeurs Les buses Poste SOA fixe Protections 2

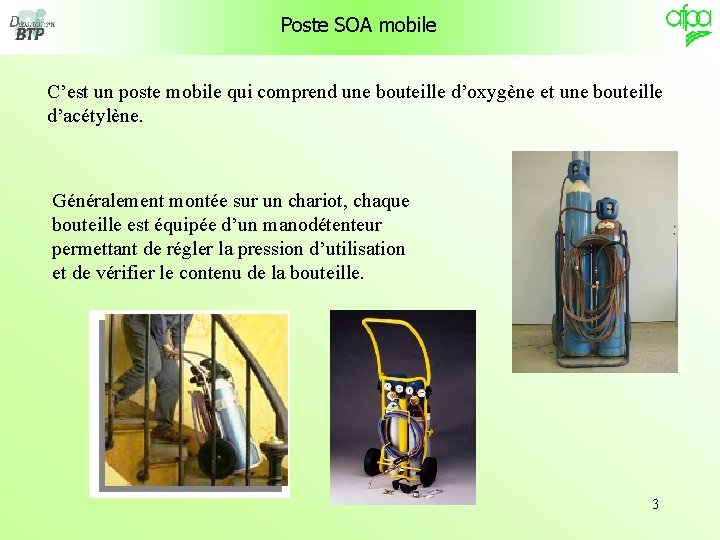

Poste SOA mobile C’est un poste mobile qui comprend une bouteille d’oxygène et une bouteille d’acétylène. Généralement montée sur un chariot, chaque bouteille est équipée d’un manodétenteur permettant de régler la pression d’utilisation et de vérifier le contenu de la bouteille. 3

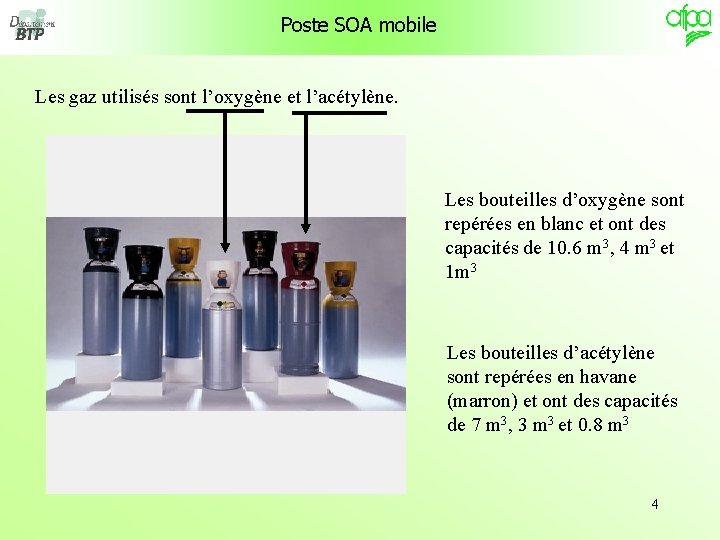

Poste SOA mobile Les gaz utilisés sont l’oxygène et l’acétylène. Les bouteilles d’oxygène sont repérées en blanc et ont des capacités de 10. 6 m 3, 4 m 3 et 1 m 3 Les bouteilles d’acétylène sont repérées en havane (marron) et ont des capacités de 7 m 3, 3 m 3 et 0. 8 m 3 4

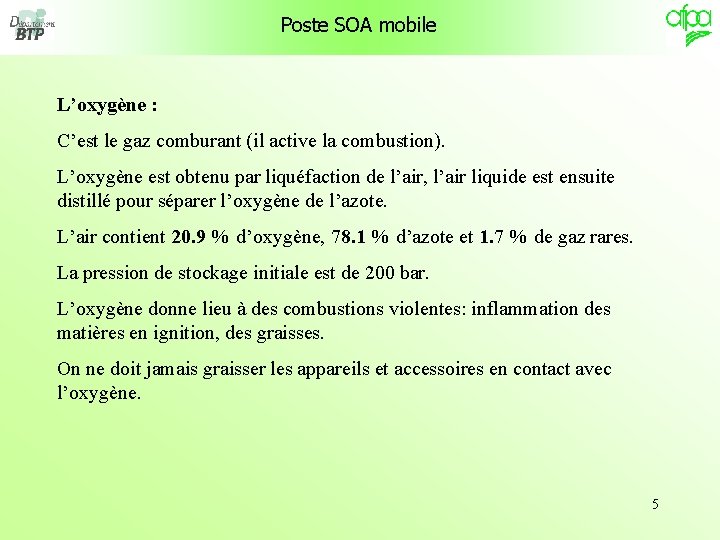

Poste SOA mobile L’oxygène : C’est le gaz comburant (il active la combustion). L’oxygène est obtenu par liquéfaction de l’air, l’air liquide est ensuite distillé pour séparer l’oxygène de l’azote. L’air contient 20. 9 % d’oxygène, 78. 1 % d’azote et 1. 7 % de gaz rares. La pression de stockage initiale est de 200 bar. L’oxygène donne lieu à des combustions violentes: inflammation des matières en ignition, des graisses. On ne doit jamais graisser les appareils et accessoires en contact avec l’oxygène. 5

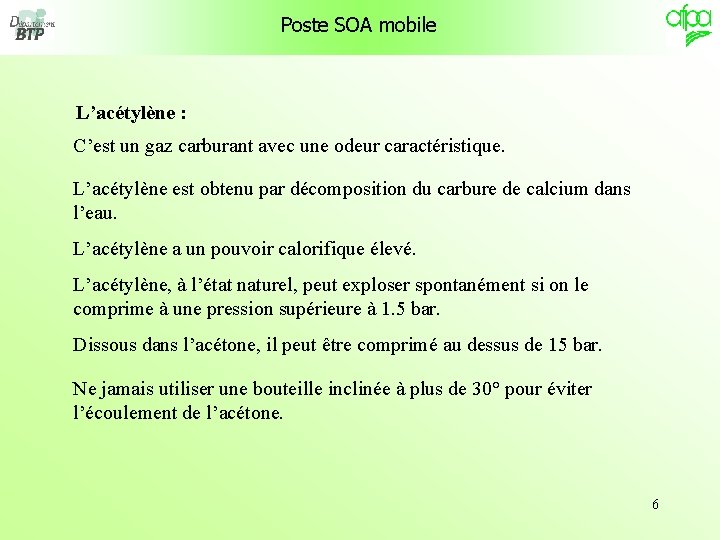

Poste SOA mobile L’acétylène : C’est un gaz carburant avec une odeur caractéristique. L’acétylène est obtenu par décomposition du carbure de calcium dans l’eau. L’acétylène a un pouvoir calorifique élevé. L’acétylène, à l’état naturel, peut exploser spontanément si on le comprime à une pression supérieure à 1. 5 bar. Dissous dans l’acétone, il peut être comprimé au dessus de 15 bar. Ne jamais utiliser une bouteille inclinée à plus de 30° pour éviter l’écoulement de l’acétone. 6

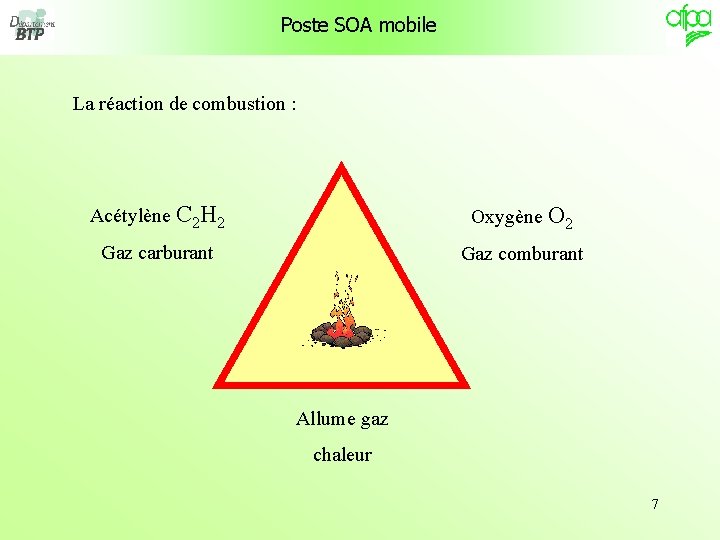

Poste SOA mobile La réaction de combustion : Acétylène C 2 H 2 Oxygène O 2 Gaz carburant Gaz comburant Allume gaz chaleur 7

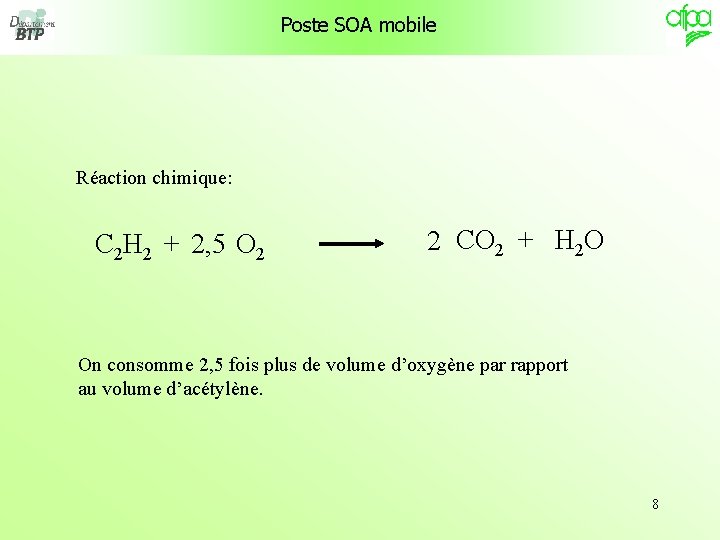

Poste SOA mobile Réaction chimique: C 2 H 2 + O 2, 5 2 2 CO 2 + H 2 O On consomme 2, 5 fois plus de volume d’oxygène par rapport au volume d’acétylène. 8

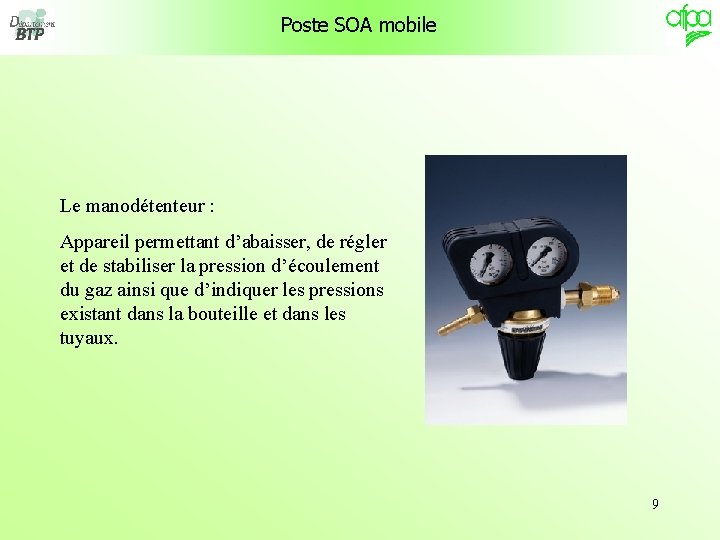

Poste SOA mobile Le manodétenteur : Appareil permettant d’abaisser, de régler et de stabiliser la pression d’écoulement du gaz ainsi que d’indiquer les pressions existant dans la bouteille et dans les tuyaux. 9

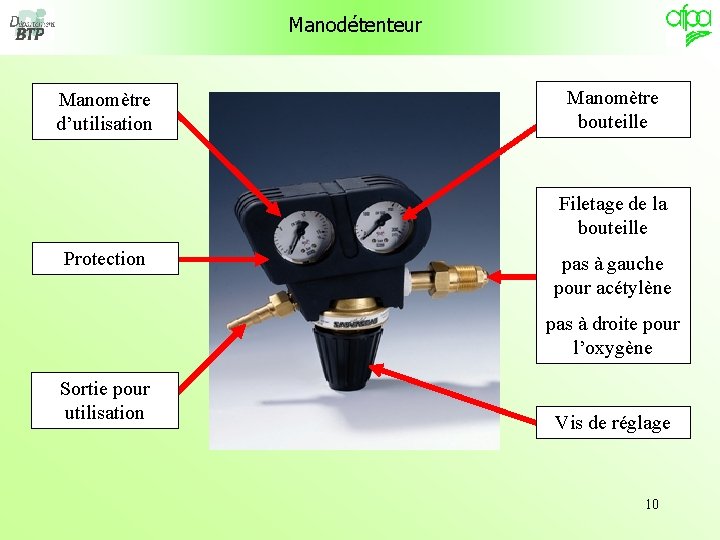

Manodétenteur Manomètre d’utilisation Manomètre bouteille Filetage de la bouteille Protection pas à gauche pour acétylène pas à droite pour l’oxygène Sortie pour utilisation Vis de réglage 10

Manodétenteur acétylène À la mise en place sur la bouteille , il faut effectuer une chasse avant de raccorder le manodétenteur. Assurez vous de la propreté de l’orifice, puis visser à la main et serrez à la clef à molette. Vérifiez l’étanchéité avec une bombe appropriée au moment de la mise en service. La pression d’utilisation de l’acétylène est de 0. 5 bar. Pensez à détendre le manodétenteur en fin de journée. 11

Manodétenteur oxygène À la mise en place sur la bouteille , il faut effectuer une chasse avant de raccorder le manodétenteur. Assurez vous de la propreté de l’orifice, puis visser à la main et serrez à la clef à molette. Vérifiez l’étanchéité avec une bombe appropriée au moment de la mise en service La pression d’utilisation de l’oxygène est de 1. 5 bar. Pensez à détendre le manodétenteur en fin de journée. 12

Estimation du gaz restant Quantité estimée d’acétylène restante : Peser la bouteille, soustraire le poids à vide (la tare) qui est indiqué sur la haut de la bouteille (l’ogive), diviser cette différence par la masse volumique de l’acétylène (1. 11 kg/m 3 à 15 C° à la pression atmosphérique) Exemple: La bouteille de tare 64, 8 kg pèse actuellement 67, 2 kg. Quelle est le volume d’acétylène contenu dans la bouteille ? (67. 2 kg – 64. 8 kg ) / 1. 11 kg/m 3 = 2. 16 m 3 13

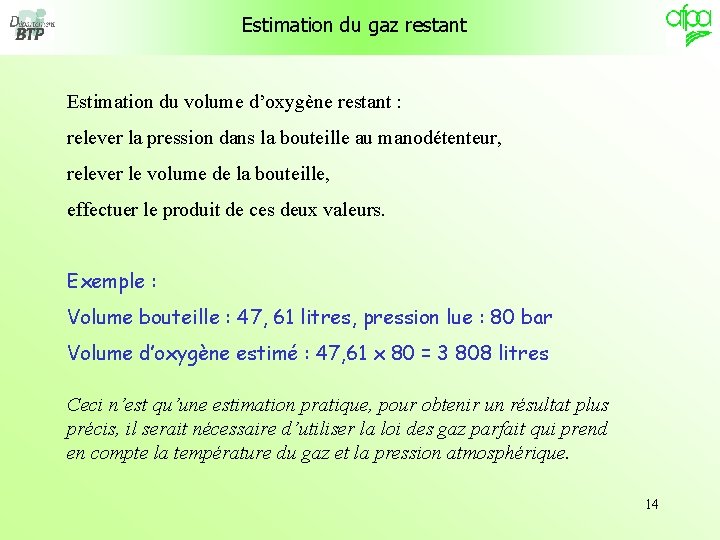

Estimation du gaz restant Estimation du volume d’oxygène restant : relever la pression dans la bouteille au manodétenteur, relever le volume de la bouteille, effectuer le produit de ces deux valeurs. Exemple : Volume bouteille : 47, 61 litres, pression lue : 80 bar Volume d’oxygène estimé : 47, 61 x 80 = 3 808 litres Ceci n’est qu’une estimation pratique, pour obtenir un résultat plus précis, il serait nécessaire d’utiliser la loi des gaz parfait qui prend en compte la température du gaz et la pression atmosphérique. 14

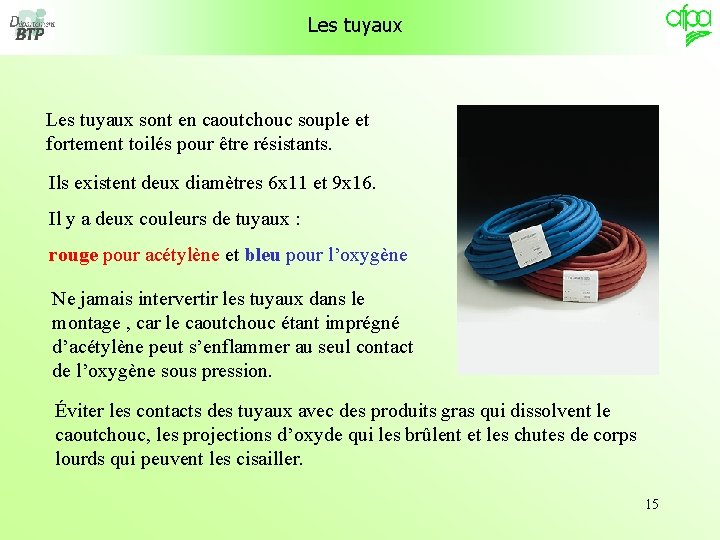

Les tuyaux sont en caoutchouc souple et fortement toilés pour être résistants. Ils existent deux diamètres 6 x 11 et 9 x 16. Il y a deux couleurs de tuyaux : rouge pour acétylène et bleu pour l’oxygène Ne jamais intervertir les tuyaux dans le montage , car le caoutchouc étant imprégné d’acétylène peut s’enflammer au seul contact de l’oxygène sous pression. Éviter les contacts des tuyaux avec des produits gras qui dissolvent le caoutchouc, les projections d’oxyde qui les brûlent et les chutes de corps lourds qui peuvent les cisailler. 15

Accessoires Raccords rapides : Ils facilitent le montage et le démontage. Leurs diamètres, couleurs et formes de raccord différents évitent toute inversion des deux gaz. 16

Accessoires Raccords anti-retour de flammes : Les clapets anti-retour sont des accessoires de sécurité. Si la longueur des tuyaux est supérieure à 20 ml il faut deux jeux de raccords anti-retour de flamme (un au détendeur et un au chalumeau). 17

Accessoires Les tuyaux sont maintenus aux tétines des raccords par des colliers à oreilles ou des colliers « Serflex » spécifiques. Collier « à oreilles » Collier « Serflex » 18

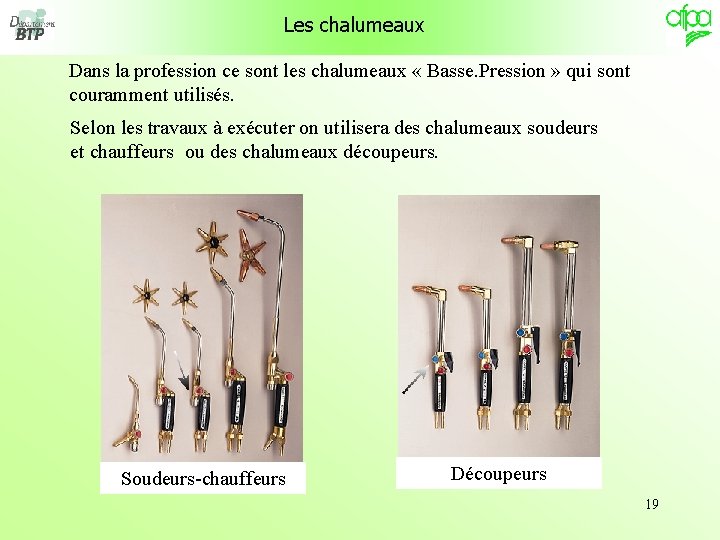

Les chalumeaux Dans la profession ce sont les chalumeaux « Basse. Pression » qui sont couramment utilisés. Selon les travaux à exécuter on utilisera des chalumeaux soudeurs et chauffeurs ou des chalumeaux découpeurs. Soudeurs-chauffeurs Découpeurs 19

Les chalumeaux soudeurs et chauffeurs Principe de fonctionnement : Sous des pressions différentes les gaz convergent vers l’extrémité de l’injecteur, le jet central d’oxygène à haute pression (1. 5 bar) crée une dépression due à sa vitesse qui entraîne l’acétylène à basse pression (0. 5 bar) , ainsi les gaz se mélangent dans le tube en avançant vers la lance. 20

Les chalumeaux soudeurs ou chauffeurs Classification des chalumeaux soudeurs ou chauffeurs : Type de chalumeau Débit d’acétylène des buses n°: 00 de 10 à 63 L / h n° : 0 de 63 à 400 L / h Le plus utilisé dans la profession n° : 1 de 250 à 1 000 L/h Généralement utilisé pour chauffer n° : 2 de 1 250 à 4 000 L/h Observations 21

Les chalumeaux soudeurs ou chauffeurs Utilisation : A l’allumage du chalumeau : Ouvrir d’un quart de tour les robinets des bouteilles oxygène puis acétylène, ce qui permet de connaître la capacité des gaz restants. Régler les pressions d’utilisation au mano détendeur avec les robinets du chalumeau ouverts puis les refermer. Rappel oxygène 1, 5 bar Rappel acétylène 0, 5 bar Sur le chalumeau, ouvrir le robinet d’acétylène puis celui de l’oxygène légèrement. Allumer la mélange à la buse au moyen de l’allume-gaz. Régler la flamme en ouvrant progressivement l’oxygène. 22

Les chalumeaux découpeurs sont déterminés en fonction des épaisseurs à découper. Le réglage des pressions d’utilisation des gaz sont différentes. Rappel oxygène 3 bar Rappel acétylène 0, 1 bar 23

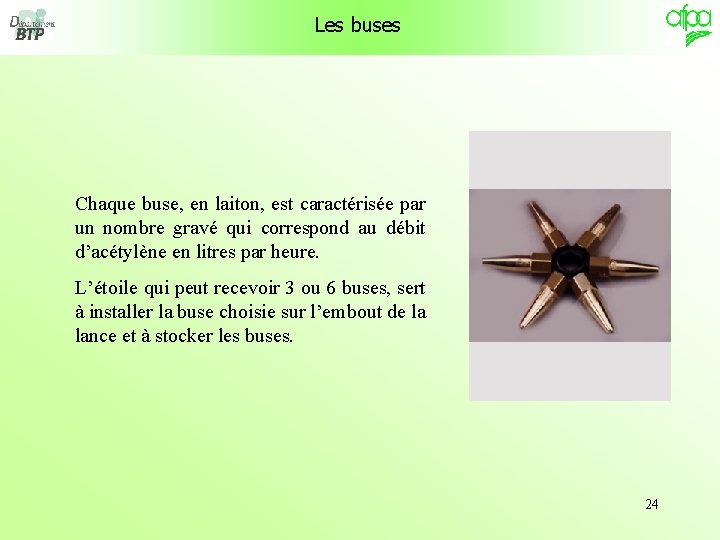

Les buses Chaque buse, en laiton, est caractérisée par un nombre gravé qui correspond au débit d’acétylène en litres par heure. L’étoile qui peut recevoir 3 ou 6 buses, sert à installer la buse choisie sur l’embout de la lance et à stocker les buses. 24

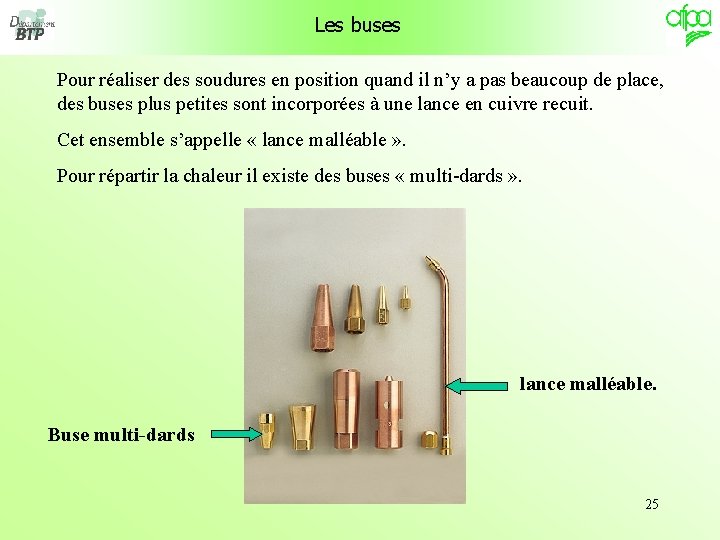

Les buses Pour réaliser des soudures en position quand il n’y a pas beaucoup de place, des buses plus petites sont incorporées à une lance en cuivre recuit. Cet ensemble s’appelle « lance malléable » . Pour répartir la chaleur il existe des buses « multi-dards » . lance malléable. Buse multi-dards 25

Les buses Le choix de la buse est lié à l’épaisseur de l’assemblage à réaliser, à la masse et à la conductibilité thermique des pièces à assembler et enfin au genre et à la position de soudure à faire L’utilisateur d’un poste SOA doit veiller à la sécurité de sa personne et de l’environnement dans lequel il doit réaliser son intervention. 26

Poste SOA fixe Ces tableaux, rencontrés en atelier, peuvent être utilisés pour tous travaux de soudage et coupage. Ils regroupent les deux alimentations oxygène et acétylène et comprennent : 1 détendeur oxygène avec manomètre, 1 détendeur acétylène avec manomètre, 2 anti-retours facilement accessibles, 2 vannes de barrage 1/4 tour. 27

Protections L’utilisateur d’un poste SOA doit veiller : - à se protéger des rayonnements lumineux émis (lunettes avec verres adaptés) - à se protéger des projections de métal en fusion qui peuvent atteindre l’utilisateur ou son environnement et provoquer un accident ou un incendie (vêtements appropriés, couvertures, extincteurs, …) - à la pollution de l’atmosphère par les gaz brûlés de soudage ou les gaz résultant de l’opération effectuée (ventilation des locaux) 28
