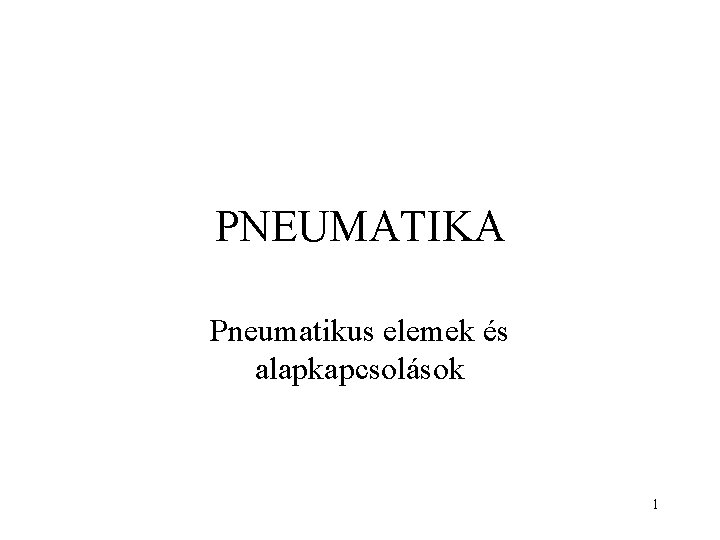

PNEUMATIKA Pneumatikus elemek és alapkapcsolások 1

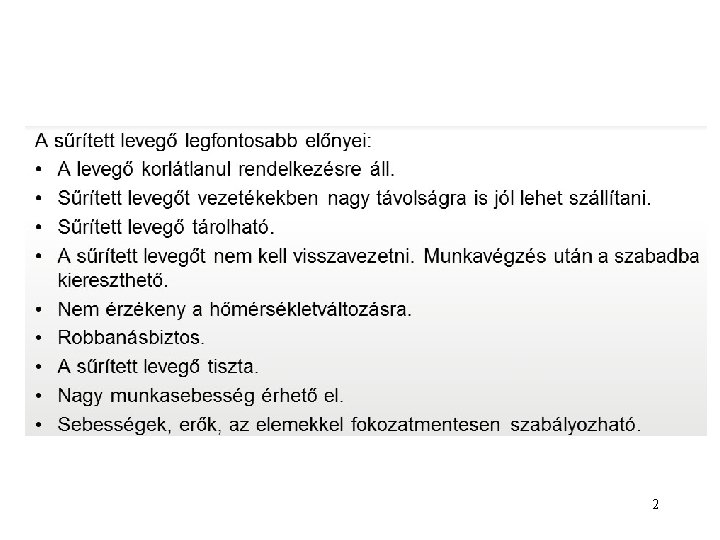

2

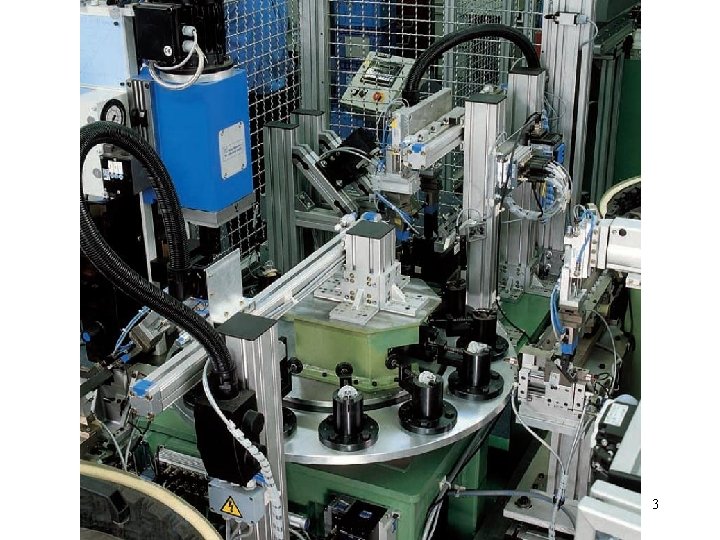

3

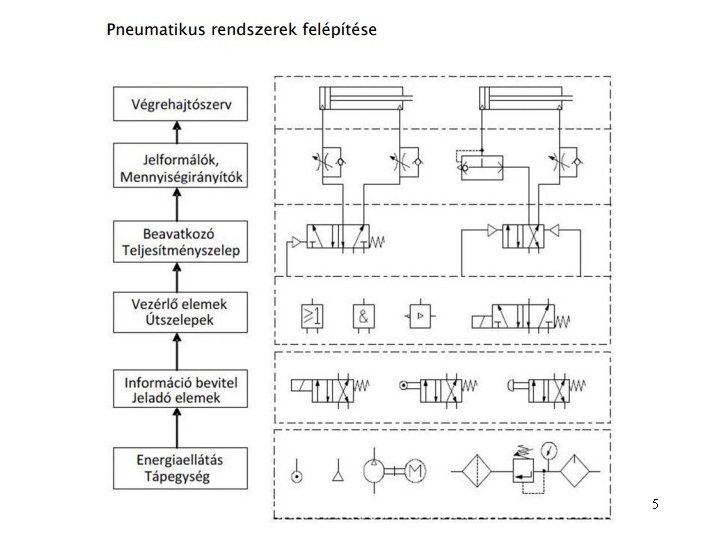

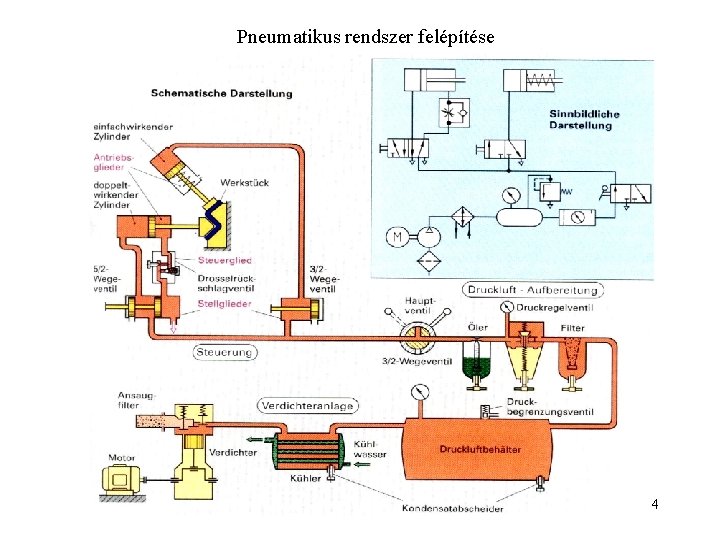

Pneumatikus rendszer felépítése 4

5

MUNKAVÉGZŐ ELEMEK ÁLLÍTÓ ELEMEK LOGIKAI ELEMEK JELADÓK LEVEGŐ ELLÁTÁS 6

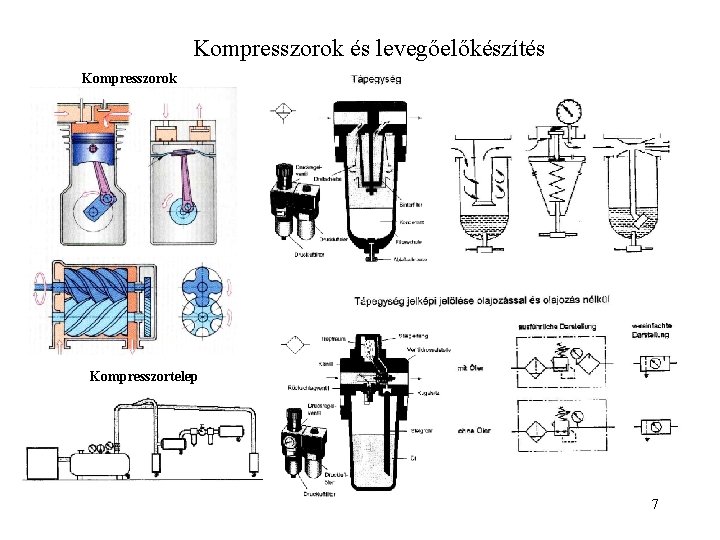

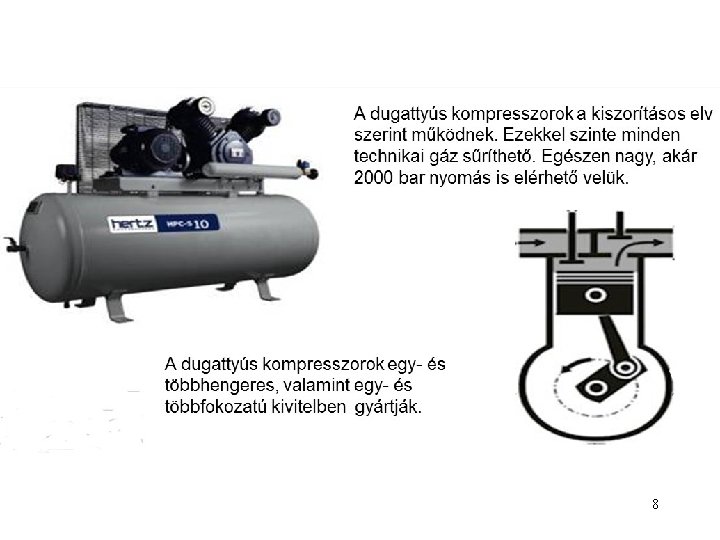

Kompresszorok és levegőelőkészítés Kompresszorok Kompresszortelep 7

8

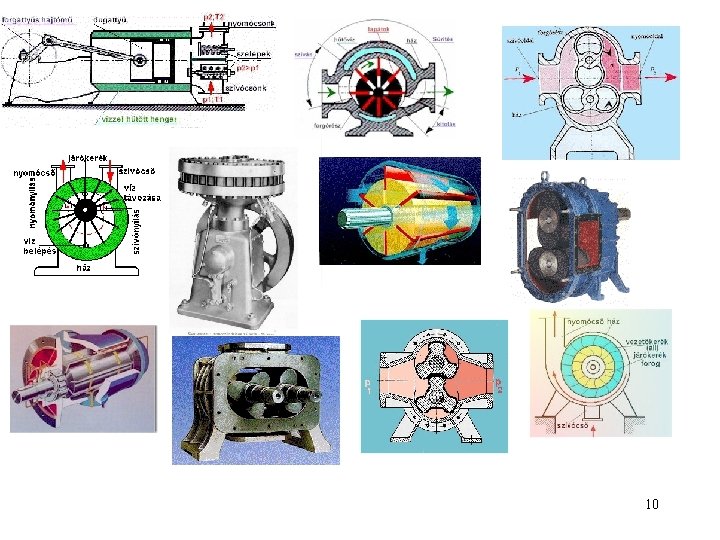

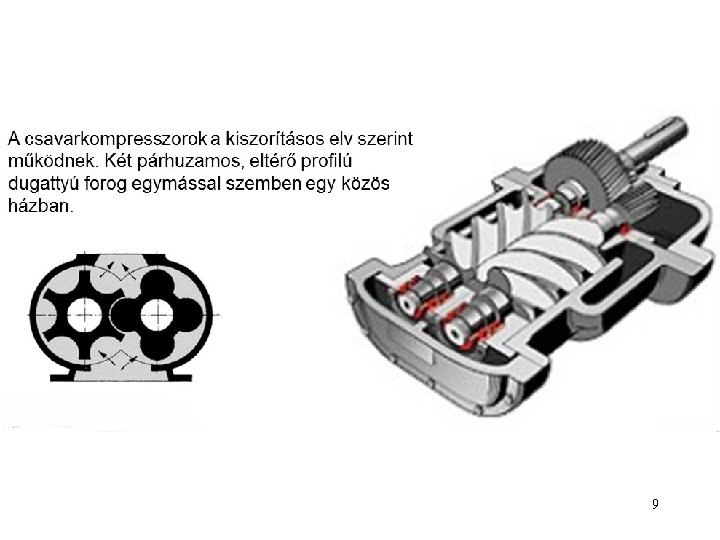

9

10

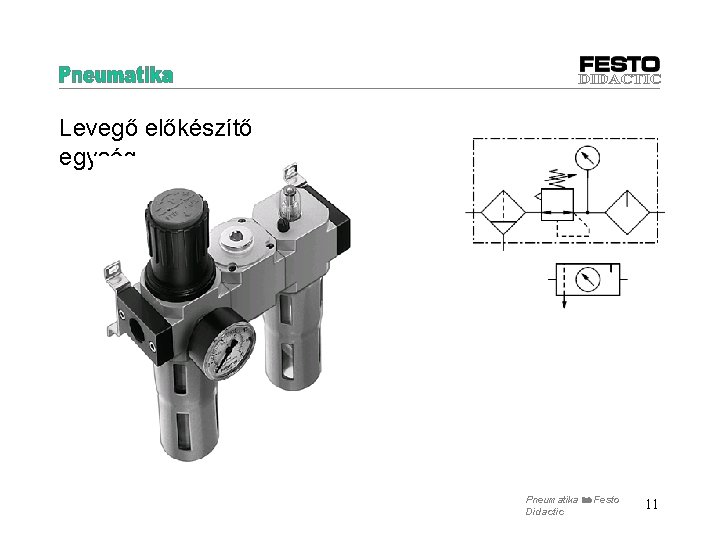

Levegő előkészítő egység Pneumatika Festo Didactic 11

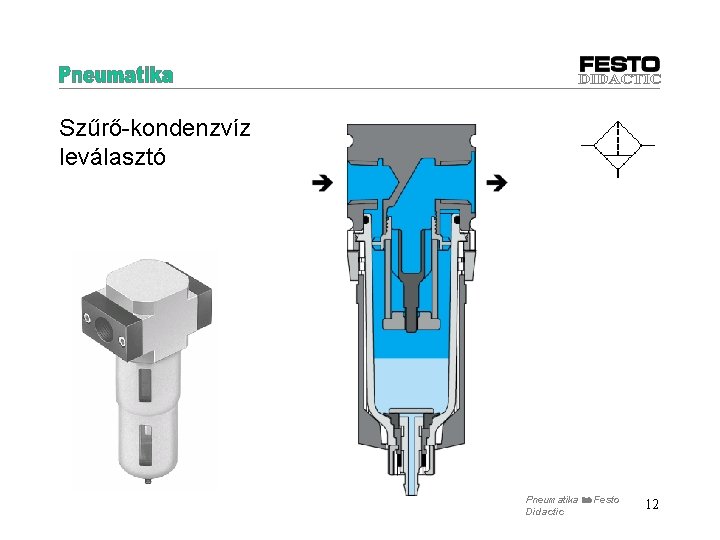

Szűrő-kondenzvíz leválasztó Pneumatika Festo Didactic 12

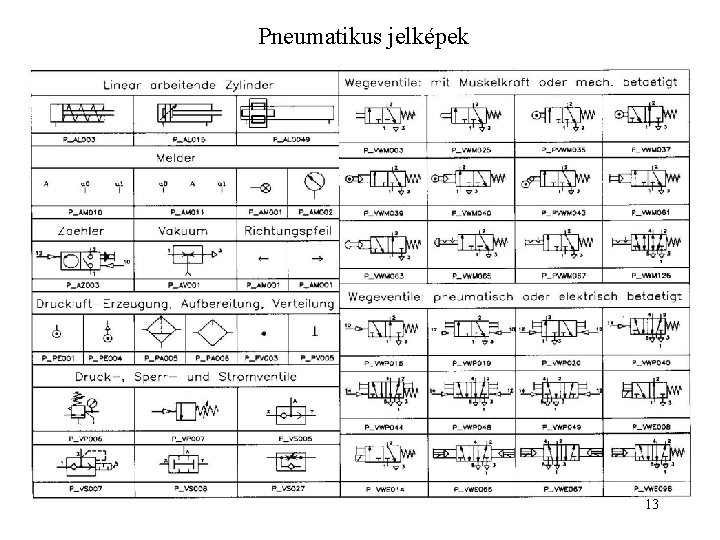

Pneumatikus jelképek 13

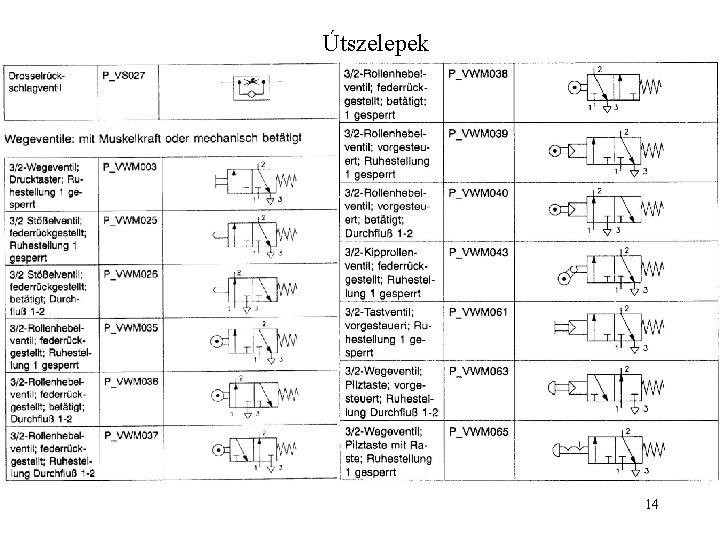

Útszelepek 14

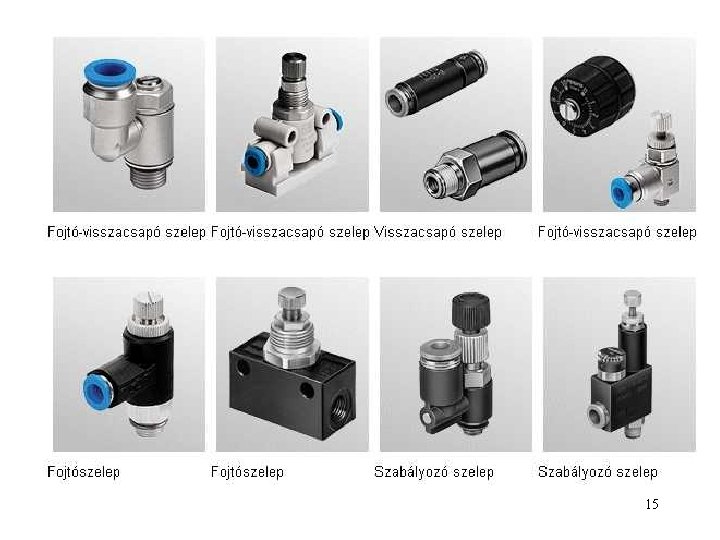

15

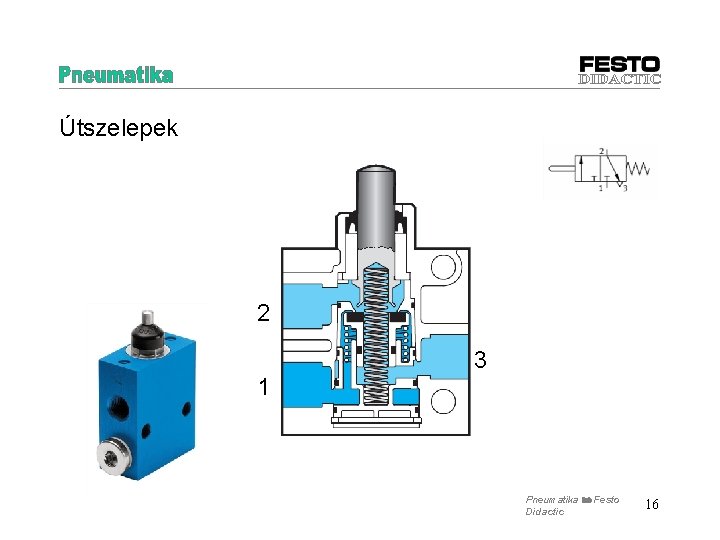

Útszelepek 2 1 3 Pneumatika Festo Didactic 16

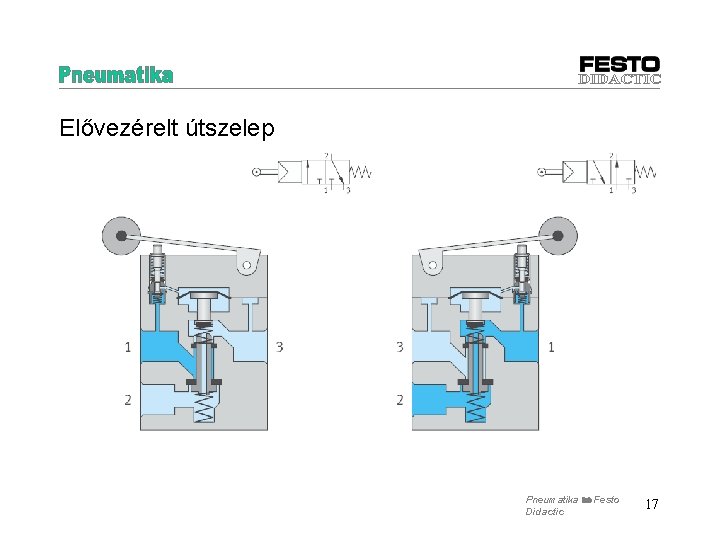

Elővezérelt útszelep Pneumatika Festo Didactic 17

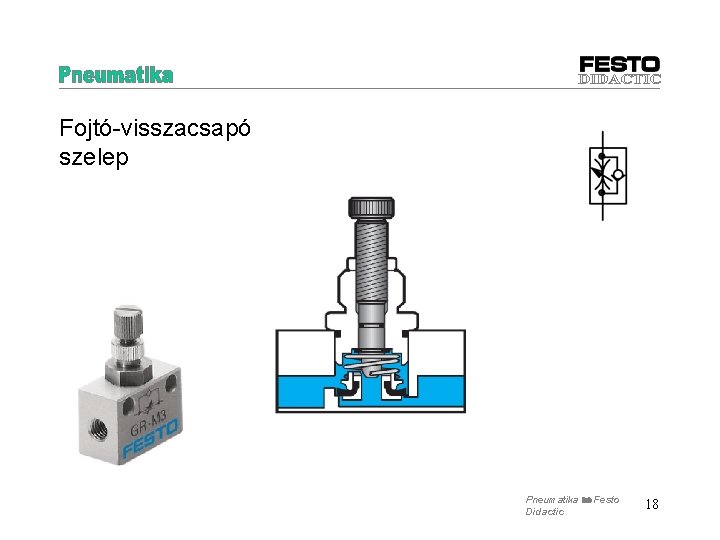

Fojtó-visszacsapó szelep Pneumatika Festo Didactic 18

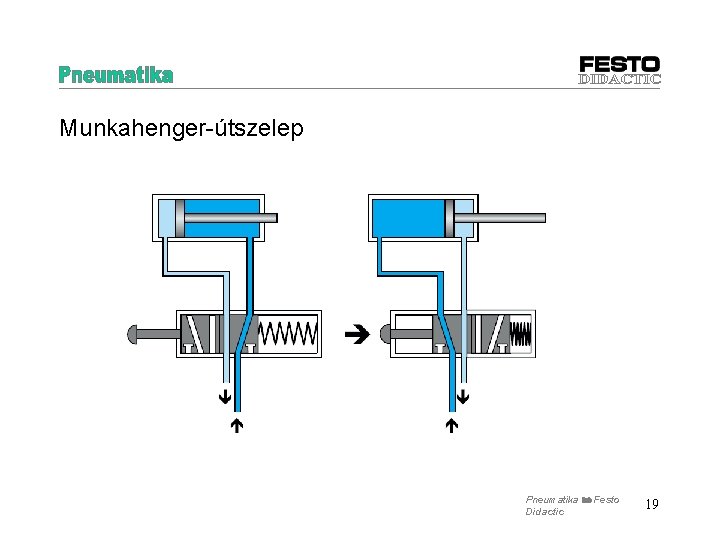

Munkahenger-útszelep Pneumatika Festo Didactic 19

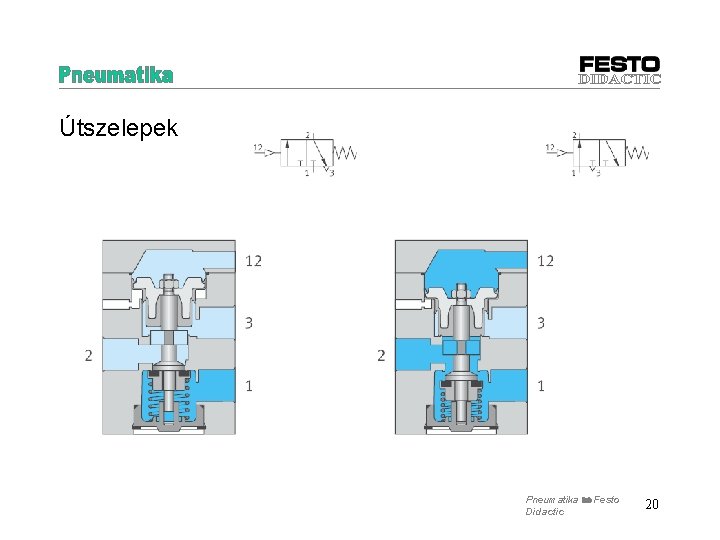

Útszelepek Pneumatika Festo Didactic 20

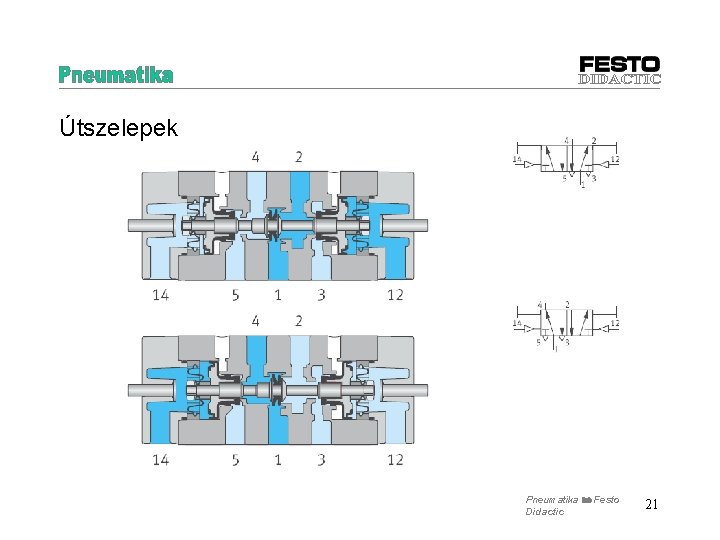

Útszelepek Pneumatika Festo Didactic 21

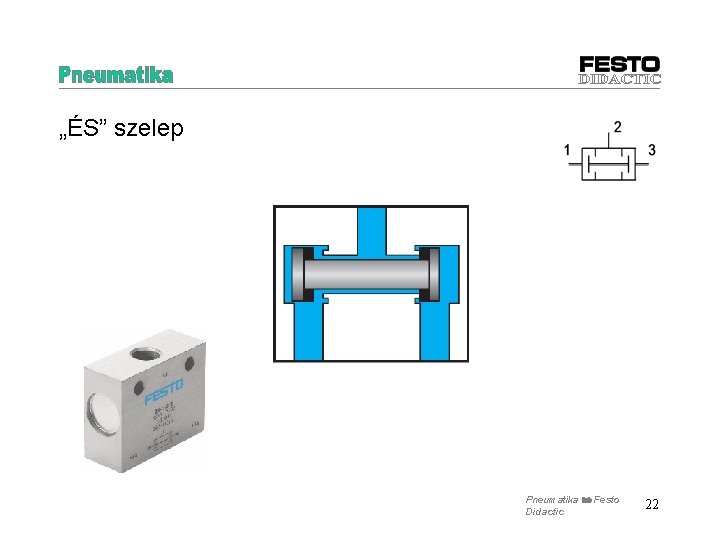

„ÉS” szelep Pneumatika Festo Didactic 22

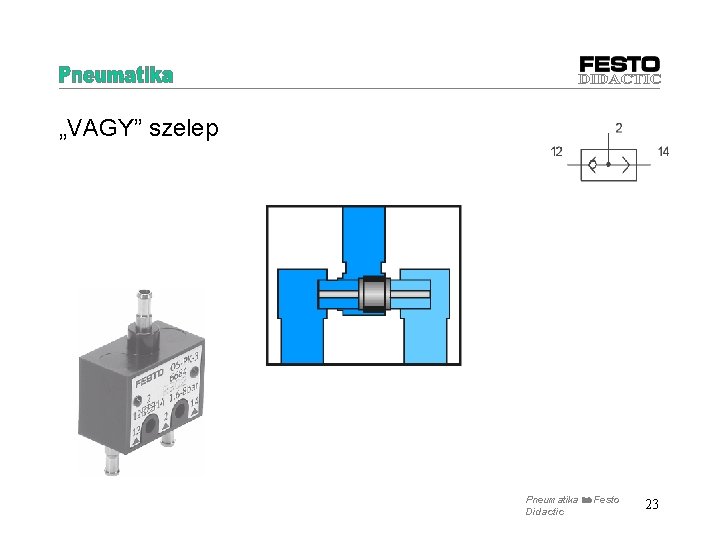

„VAGY” szelep Pneumatika Festo Didactic 23

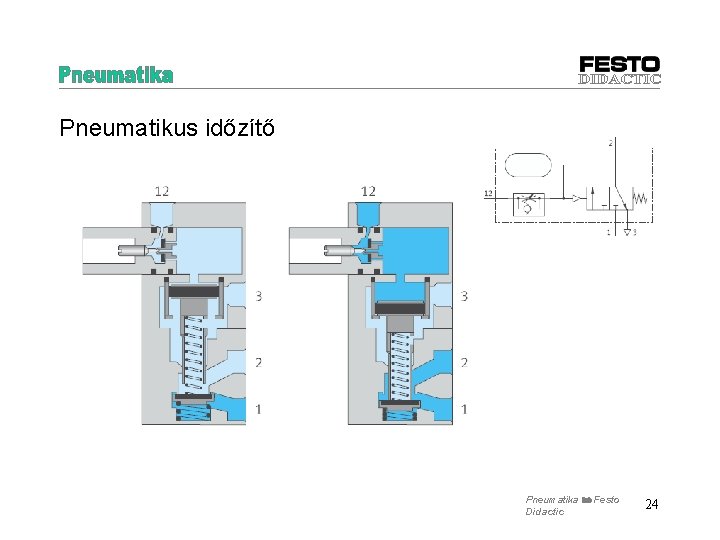

Pneumatikus időzítő Pneumatika Festo Didactic 24

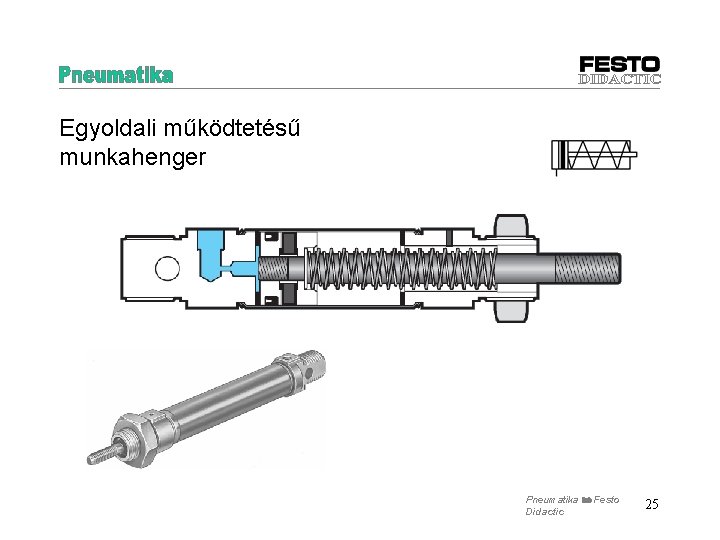

Egyoldali működtetésű munkahenger Pneumatika Festo Didactic 25

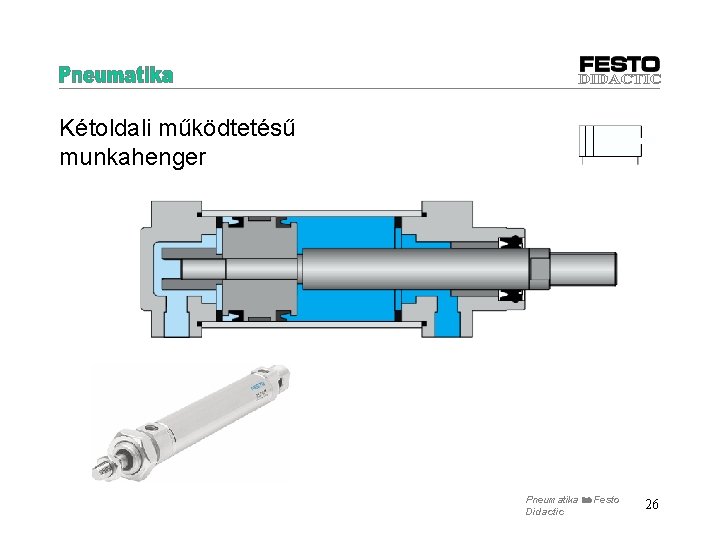

Kétoldali működtetésű munkahenger Pneumatika Festo Didactic 26

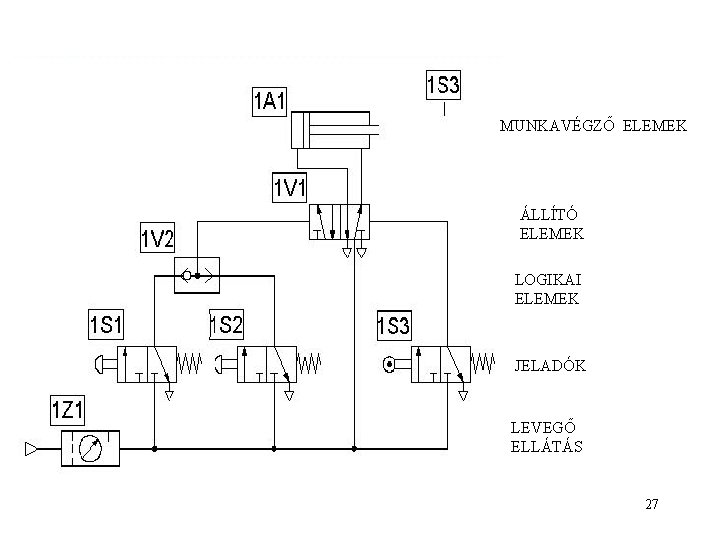

MUNKAVÉGZŐ ELEMEK ÁLLÍTÓ ELEMEK LOGIKAI ELEMEK JELADÓK LEVEGŐ ELLÁTÁS 27

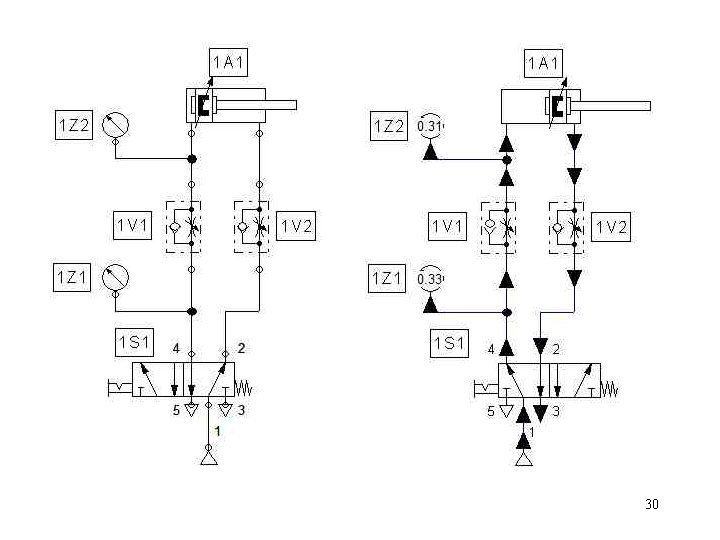

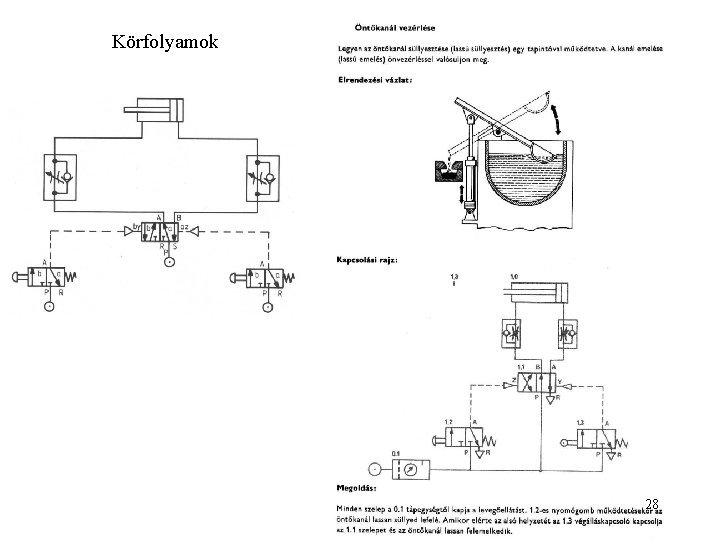

Körfolyamok 28

29

30

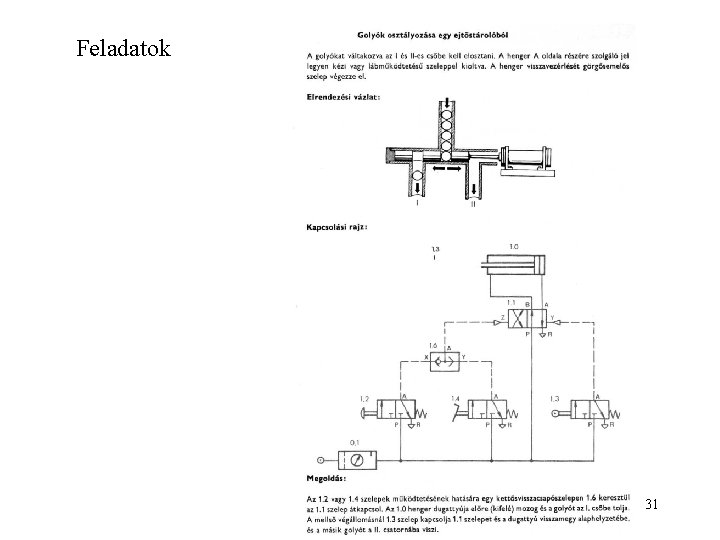

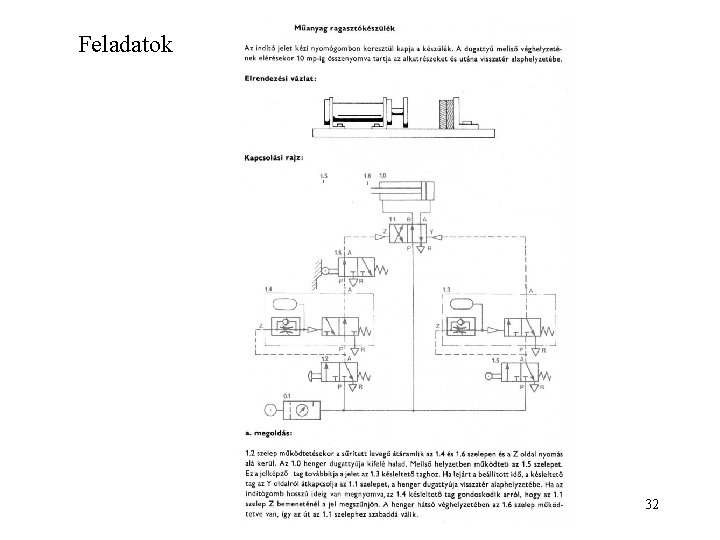

Feladatok 31

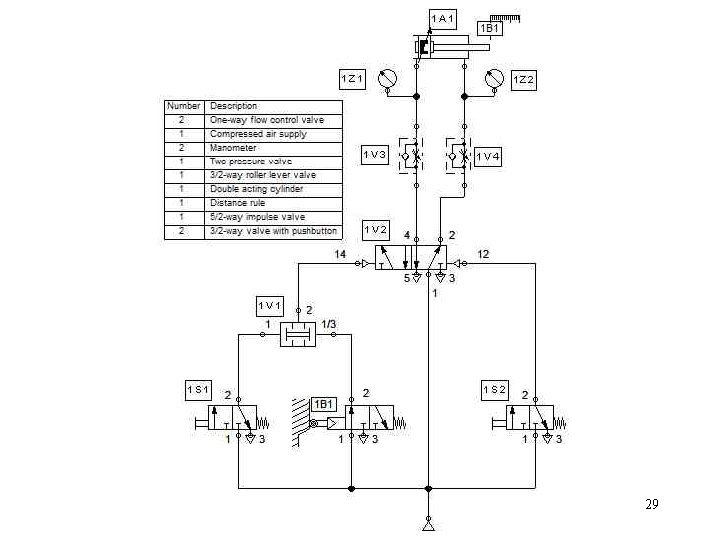

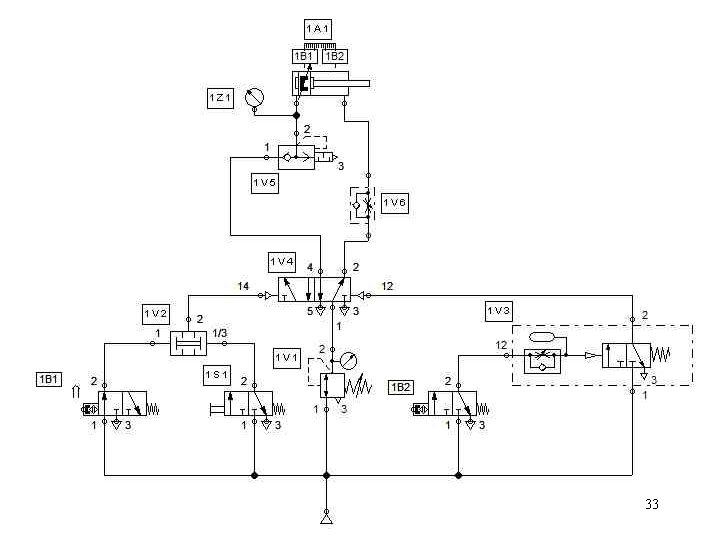

Feladatok 32

33

34

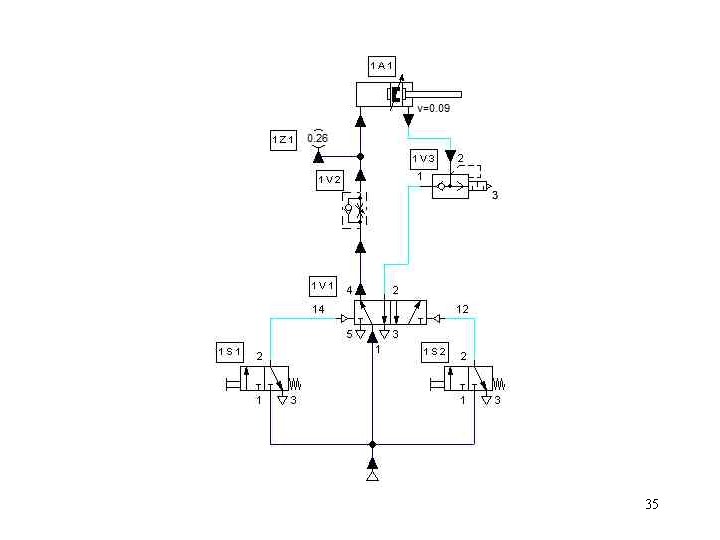

35

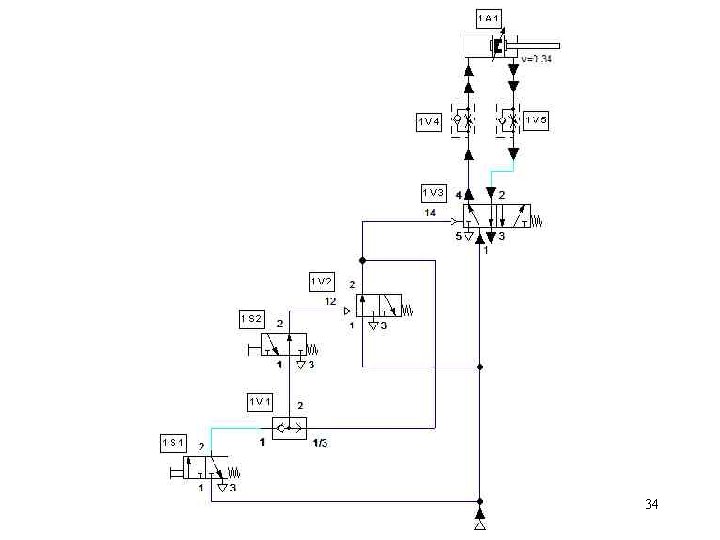

36

37

38
