Pneumatikus emelőpárnák

Pneumatikus emelőpárnák n Olyan levegővel üzemelő mentőkészülék, amely alkalmas terhek megemelésére, mozgatására és így beszorult személyek kiszabadítására, mentési úrvonalak kialakítására. n Egyedi számozással készülnek, nyomástartó edénynek számítanak. – 5 évente nyomáspróba – 20 év után selejtezés(állapottól függetlenül)

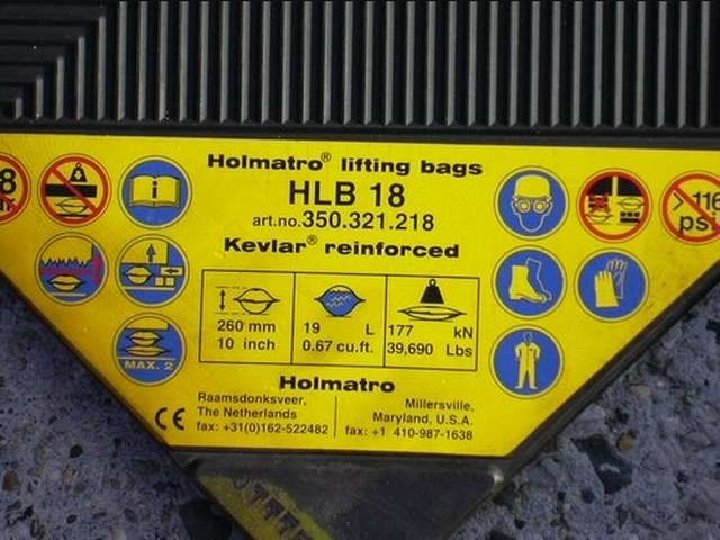

Pneumatikus emelőpárnák n Megválasztásának szempontjai: névleges emelőerő (k. N) t névleges munkafelület (dm 2) t megengedett üzemi nyomás (bar) t névleges űrtartalom (l) t max. levegőszükséglet (l) t névleges töltési idő (sec) t

Pneumatikus emelőpárnák n Csoportosítása: (nyomása szerint) Kisnyomású t középnyomású t nagynyomású t (0, 5 - 1, 5 bar) ( 1, 5 - 8 bar) (8 < bar)

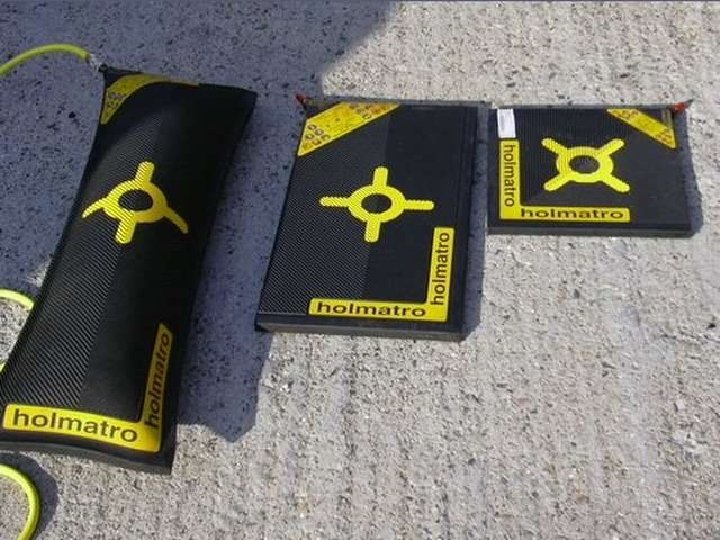

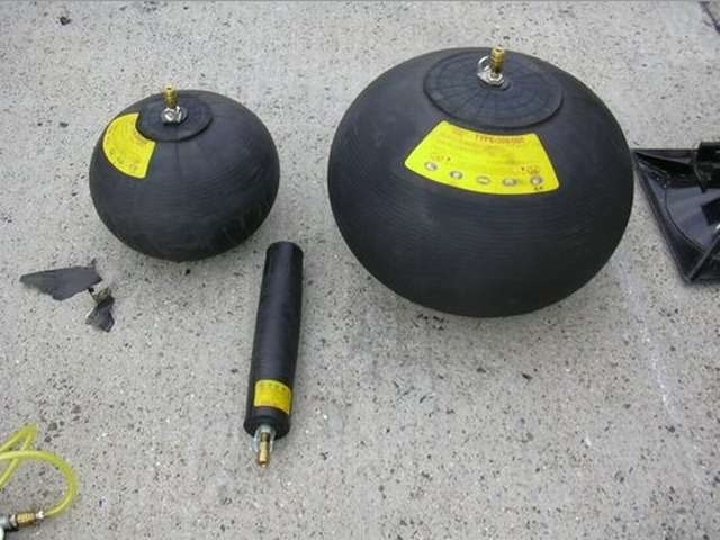

Pneumatikus emelőpárnák n Típusai: mini emelőpárnák tnormál (kis -és középnyomású) ttömítő párnák (lándzsák 1, 5 bar, t csorgás tömítő párnák mandzsetták t

Pneumatikus emelőpárnák n Kialakítása: kloropén bevonatú műrost szövet (nylon, aramid) t háromszoros acélhálóval szövik – biztonságos tágulást tesz lehetővé. (18 huzalból 90°-kal elforg) t huzal 0, 18 mm átmérőjű, 2850 N/mm 2 szakítószilárdságú t biztonsági tényező 9, 3 szoros, repesztő nyomás 74, 3 bar (középnyomásnál) t olajálló, vegyszerálló t nem lángálló, hidegben csak -40 C fokig ajánlott t kopásálló, csúszásgátló t ütésálló vezérlőegység t

Pneumatikus emelőpárnák n. Kisnyomású emelőpárnák(nagyméretű): nanyaga 0, 9 mm vastag kevlár nfelfekvő felülete 6 mm vastag n. Alsó és felső felülete között flexibilis erősítőpántok nemelőerő 32, 5 k. N (3, 25 t)/db 2 párna 2*3, 25 t nfeltöltéséhez viszonylag nagy mennyiségű levegő szükséges n. A kis és középnyomású párnák szerelvényei eltérőek Ne lehessen összecserélni t. FIGYELEM: fagyásveszély !

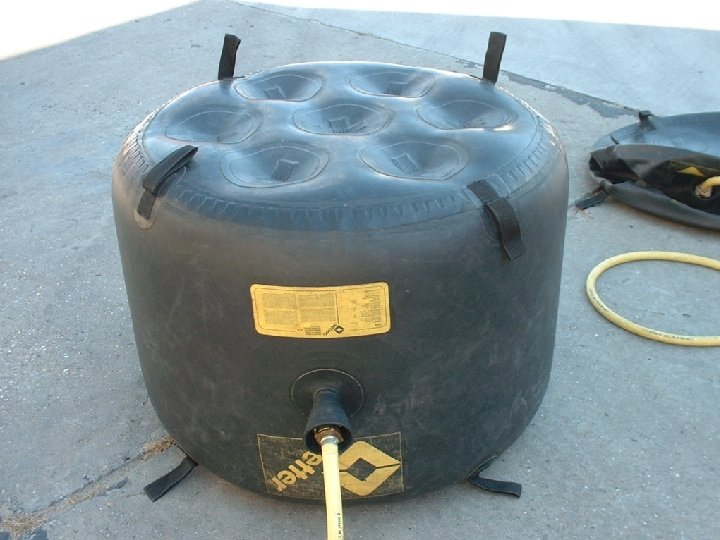

Kisnyomású emelőpárnák: ( Vetter 1/6) Emelőerő 2 párnával : 65 Kn (6, 5 t) n Emelőmagasság 62 cm átmérő 91 cm n Névleges űrtartalom 403 liter n Üzemi nyomás 0, 5 bár

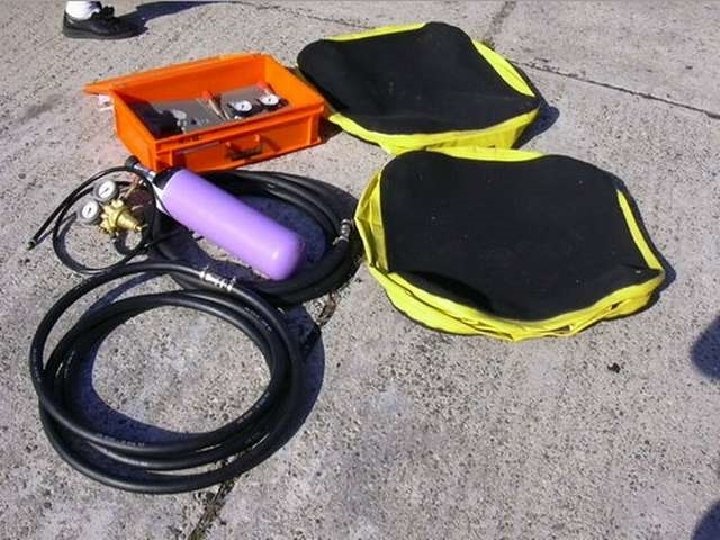

Vetter 1/6 főbb szerkezeti részei: -Sűrített levegős palack -Palack szelep -Nyomásmérő -Nyomáscsökkentő a szabályzókarral -Tömlő gyorscsatlakozóval -0. 5 bár nyomású vezérlőegység -Tömlő körmös csatlakozókkal -Emelőpárna

Sűrített levegős palack a palackszeleppel (AGA) Nyomáscsökkentő egység a nyomásmérő órákkal Szabályzó csavarral, és csappal Összekötő tömlő a gyorscsatlakozóval

Mindenkori palacknyomást mutatja Emelőpárnához szükséges szabályozott nyomás beállításához Szabályzó kar befelé tekerve Nyomásemelés Munka végeztével kitekerni

Nyomásértéket 4 bárra állítom elzárt csapnál

A nyomást csak az összeszerelt, ellenőrzött rendszerre engedjük rá

0. 5 báros vezérlő egység Körmös csatlakozó Nyomásmérő órák Elzáró csapok 0, 5 báros lefújó szelep Hasadótárcsa a leeresztőszeleppel Gyorscsatlakozó

Levegő leengedésére tárcsa Nyomáshatároló lefújószelep, ami 0, 5 bar fölött kinyit

Összekötő tömlő a körmös csatlakozókkal

Fontos!! Összeszereléskor a körmös kapcsolóelemeket a biztosítógyűrű betekerésével biztosítani kell Biztosító gyűrű

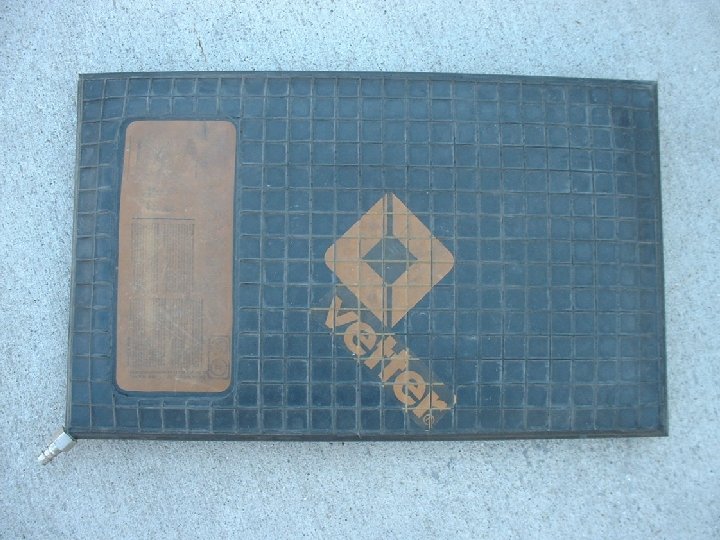

Kisnyomású emelőpárna

Vetter középnyomású párna Műszaki adatok: - Emelőerő 6 bárnál 125 KN (12, 5 t) -8 bárnál 170 KN (17 t) -Emelőmagasság 233 mm -Üzemi nyomás 8 bár -Vizsgálati nyomás 16 bár - Max nyom. 47. 6 bár -Méret 533*381*17. 8 mm - Nyomásmérőt 8, 5 bárra kell beállítani

Vetter középnyomású emelőpárna főbb szerkezeti részei: -Sűrített levegős palack - Palackzáró szelep - Nyomáscsökkentő -Nyomásmérő - Tömlő gyorscsatlakozóval -Vezérlőegység a biztonsági szeleppel -Összekötő tömlő a gyorscsatlakozóval - Emelőpárna

Sűrített levegős palack a palackszeleppel (AGA) Nyomáscsökkentő egység a nyomásmérő órákkal Szabályzó csavarral, és csappal Összekötő tömlő a gyorscsatlakozóval

Elzárt csapnál a nyomást 8, 5 bárra állítom be Nyomásmérő óra Palacknyomást méri Elzáró csap

Középnyomású vezérlő egység gyorscsatlakozók Nyomásmérő óra Vezérlő csap

Összekötő tömlő a gyorscsatlakozóval Szétszedésnél a rörzítőgyűrűt Hátra kell húzni

Lehetőség van arra, hogy egyszerre csak egy párnát használjunk

Középnyomású párnához csatlakoztatható nyomáshatároló közbetét 1 bar nyomás fölött lefúj, ill. a párna leválasztását lehetővé teszi Egy elzáró csap segítségével. 1 bar- os lefújó szelep

Az 1 báros szelep megakadályozza , hogy az emelőpárna összeroppantsa a tartályt

Veszély esetén a kezelő a párnát le tudja választani, és a veszélyzónát elhagyhatja.

Emelőerő számítása Emelő teljesítmény= Emelőpárna felfekvési felület*párna nyomása n 50*50 cm-es emelőpárna teljes felülete : 2500 cm 2 n Üzemi nyomása 8 bar emelőképesség: 8 kg/cm 2 n Maximális emelőképessége: 200 KN =20 t n De ezt csak a teljes felülettel tudja!!!!!! n Ha a támasztási felület csökken 1000 cm 2 -re n Az emelőképesség 1000 cm 2*8 kg/cm 2=8000 kg=8 t n n Optimális esetben is csak a névleges emelőerő 85%-ával számolhatunk

Súrlódás befolyásoló hatása Az emelési felület(talaj), és a teher surlódási tényezője befolyásolja a z emelőpárna határszögét n Határszög az a szögérték, amikor még a teher emeléskor nem csúszik ki a felületek közül. n n Talaj felülete Teher durva Teher sima n száraz 38° 11° nedves 19° 5, 5° zsíros 12° 3, 5° jeges 7, 5° 2° Kicsúszási határszög 2 -38° között változhat

Súrlódás befolyásoló hatása Az emelőpárna kivágódása az alábbiaktól függ: n -a talaj minősége n -az emelés magassága n - a teher és a talaj közötti szög. n A teher és az emelőpárna munkasíkja telepítéskor a lehetőségekhez képest közelítsen a párhuzamoshoz. n n A párna lehetséges kivágódásának irányába személy ne tartózkodjon!!!!

n Használati feltételek: csak sűrített levegővel üzemeltethető tcsak képzett (vizsgázott) személyek kezelhetik tcsak eredeti szerelvényeket lehet használni thasználatba vétel előtt szemrevételezés, sérült párnát ne használjunk! tne szorítsuk be súlyos teher , és rögzített felületek közé

Használati szabályok n Az emelőpárnákkal végzett munkavégzés nél be kell tartani az Emelőgépek Biztonsági Szabályzatában leírtakat: n Ne tartózkodjunk, ne dolgozzunk megemelt teher alatt, amíg az nincs alátámasztva. n Az emelőpárnát munkakötéllel húzzuk a teher alá n A terhet elcsúszás ellen biztosítsuk

Használati szabályok: egyéni védőeszközök használata kötelező t éles, hegyes felületeken nem használható (alátét !) t lassú, szabályozott feltöltés, ill leeresztés t párnák egymásra helyezésével az emelési magasság növelhető (de két párna közé betétel kell helyezni!) t kisnyomású emelőpárnákat egymásra helyezni tilos, lehetőleg párosával használjuk az elbillenés miatt.

Használati szabályok n Lehetőleg az emelőpárna teljes felületét használjuk, de legalább 75%-át n A terhet megemelés után azonnal támasszuk alá n Puha , változékony talaj esetén gondoskodjunk a terhelés elosztó alátétekről n Hegesztésnél, lángvágásnál az emelőpárnát védeni kell a hőhatástól.

Használati szabályok n Az emelőpárna nyomás alá helyezése előtt meg kell győződni a pontos összeszerelésről n Nyomás alatt a rendszert megbontani tilos n Az emelőpárnákat kiegészítő terheléssel terhelni nem szabad. n Az emelőpárna mozgatásakkor kerüljük a vonszolást, ill a talajon húzást a csatlakozó elemek sérülésének veszélye miatt. n Alábiztosításnál nem szabad fémet fémre helyezni

Használati szabályok n Sima csúszós , jeges talajon növeljük a súrlódást homokkal, vagy ágakkal. n Két párna alkalmazásakkor emelésnél először az alsó párnát, mint alapot maximálisan feltöltjük, majd óvatosan a felsőt. n Nem szabad a felső párnát feltölteni addig, ameddig az alsó párna feltöltése nem kész n Nem szabad az alsó párnát először leereszteni

Használati szabályok: n Levegőforrásként az alábbiak vehetők figyelembe: n telepített sűrített levegős hálózat teherautó abroncstöltő, féklevegő komp teherautó kétkörös féklevegő csatlakozó teherautó kerék szelepcsatlakozó teherautó gumiabroncstöltő n Sűrített levegős palack AGA 316 n építőipari kompresszor n n

Használati szabályok: t használatbavétel sorrendje: • emelő erő megbecsülése • erőátviteli felületek kiválasztása • billenő-csúszó mozgások felmérése • emelés biztosítása ékeléssel, alátámasztással • a rendszer folyamatos ellenőrzése

Pneumatikus emelőpárnák n Alkalmazási lehetőségek: sík felületek emelése, szétfeszítése t felborult járművek emelése, visszabillentése t karosszéria elemek feszítése t gördülő testek megtámasztása t vízbe zuhant járművek jelölése, emelése vízfelszínen tartására (kisnyomású) t rácsok, ajtók feszítése, leemelése t egyéb nyomás, emelés, préselés, repesztés, tömítés t

Pneumatikus emelőpárnák n Alkalmazása előnyei: t pontos elmozdulás érhető el t minden formában elhelyezhető t szűk, keskeny helyre befér t karbantartást nem igényel t sokoldalú töltési lehetőség t egyenletes emelőerő t gyors üzembehelyezési lehetőség t antisztatikus t kis méret

Pneumatikus emelőpárnák n Alkalmazása hátrányai: magas beszerzési ár t nagyobb emelőmagasságnál instabil állapot léphet fel t tartós és erős napsugárzás károsítja t 5 évente az üzemi nyomás kétszeresével nyomáspróbának kell alávetni t
