Pengenalan Sistem Kontrol Pneumatik M K Kontrol Proses
- Slides: 31
Pengenalan Sistem Kontrol Pneumatik M. K Kontrol Proses dan Manufacturing Iwan Setiawan
Apa Itu Pneumatik ? • Istilah umum yang terkait dengan mekanika udara • Berasal dari kata pneumatikos yang artinya sesuatu yang berasal dari angin • Dalam kaitannya dengan bidang kontrol, pemakaian sistem pneumatik sampai saat ini dapat dijumpai pada berbagai industri: pertambangan, perkeretaapian, konstruksi, Manufacturing, robot dll
Mengapa Pneumatik • • • Jumlah udara berlimpah Transfer udara relative mudah dilakukan Dapat disimpan Tidak sensitive terhadap suhu Tahan ledakan Kebersihan Kesederhanaan konstruksi Kecepatan keamanan
Beberapa elemen dalam sistem Pneumatik
Beberapa elemen dalam sistem Pneumatik • Compressor: Pemampat udara
Beberapa elemen dalam sistem Pneumatik (cont. ) • Penggerak Contoh silinder double acting Pneumatik: Memberikan gaya gerak dengan pemberian tekanan udara
Beberapa elemen dalam sistem Pneumatik (cont. ) • Solenoid Valve (tunggal) • Prinsip kerja Mengarahkan aliran udara bertekanan Prinsip kerja: Contoh direction valve
Beberapa elemen dalam sistem Pneumatik (cont. ) • Regulators Control Pressure : membatasi tekanan udara pada sistem pneumatis
PRINSIP KERJA SISTEM PNEUMATIK compressor solenoid valve cylinder reservoir tank
PRINSIP KERJA SISTEM PNEUMATIK (cont. ) • Gaya yang disebabkan oleh tekanan udara: Force = Pressure x Area
Lebih lanjut dengan Penggerak • Single Acting: • Double Acting single ended: • Double Acting double ended: • Spring Return:
Lebih lanjut dengan Direction Valve Simbol
Lebih lanjut dengan Direction Valve Metode-metode penggerak valve
Metode-metode penggerak valve
Lebih lanjut dengan Direction Valve Peruntukan Port:
2/2 way valve
3/3 way valve
Latihan (1) Tipe Valve? , penggerak valve ?
Latihan (2) Tipe Valve? , penggerak valve ?
Lebih lanjut dengan Power Supply Simbol
Lebih lanjut dengan Power Supply (cont. ) Kombinasi
Struktur sistem kontrol Pneumatis
Contoh diagram rangkaian sistem

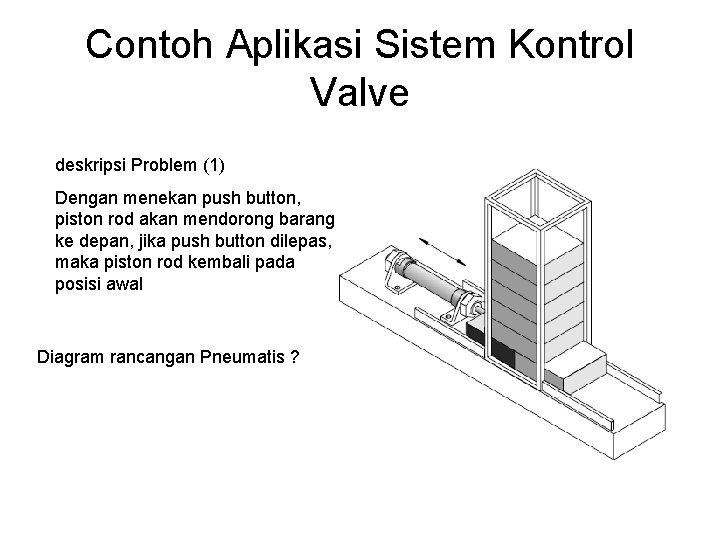

Contoh Aplikasi Sistem Kontrol Valve deskripsi Problem (1) Dengan menekan push button, piston rod akan mendorong barang ke depan, jika push button dilepas, maka piston rod kembali pada posisi awal Diagram rancangan Pneumatis ?
Contoh Aplikasi Sistem Kontrol Valve (cont. ) Solusi problem 1

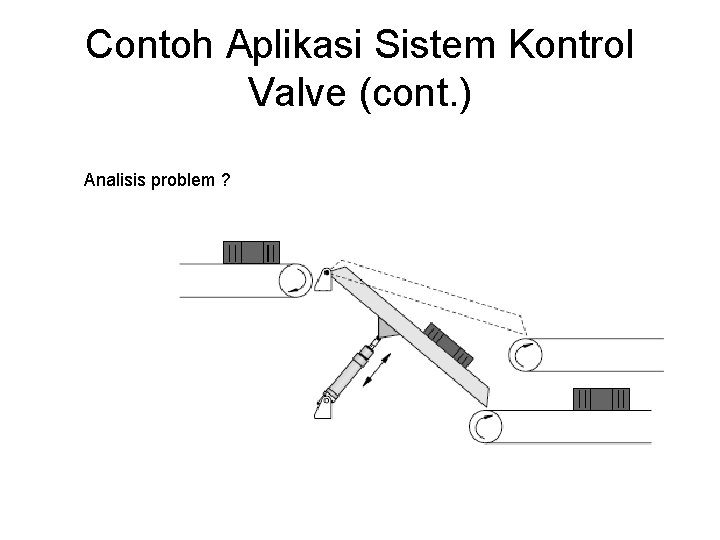

Contoh Aplikasi Sistem Kontrol Valve (cont. ) Analisis problem ?
Contoh Aplikasi Sistem Kontrol Valve (cont. ) Analisis diagram ?
Contoh Aplikasi Sistem Kontrol Valve (cont. ) Deskripsi Problem (3) Dengan menggunakan double acting silinder, track conveyor dapat diubah arahnya Sinyal kontrol pneumatis yang digunakan menggerakan track diperoleh dari push button yang terpisah. Silinder akan berada posisinya sesuai dengan sinyal kontrol yang terakhir diberikan
Contoh Aplikasi Sistem Kontrol Valve (cont. ) Solusi problem 3
Contoh Aplikasi Sistem Kontrol Valve (cont. )
Contoh Aplikasi Sistem Kontrol Valve (cont. )
