Pengenalan Sistem Automasi Industri Hasil Pembelajaran LO Kursus

Pengenalan Sistem Automasi Industri

Hasil Pembelajaran (LO) Kursus ini memberi pengetahuan dan pendedahan tentang Pengawal Logik Boleh Aturcara (PLC) dan latihan amali bagi melaksanakan aturcara dalam program yang disediakan. Kursus ini merangkumi pendawaian litar dan pengesanan kerosakan PLC. Di akhir pembelajaran ini, para pelajar dapat : Mengenalpasti konsep asas PLC dan pengaturcaraan PLC. (C 1, PLO 1)

1. 1 Menerangkan Sistem Automasi Industri 1. 1. 1 Keperluan Sistem Kawalan Automasi di Industri 1. 1. 2 Jenis-jenis Kawalan 1. 1. 2. 1 Sistem Kawalan Elektrik 1. 1. 2. 2 Sistem Kawalan Pneumatik 1. 1. 2. 3 Sistem Hidraulik 1. 1. 3 Pengkelasan Sistem Kawalan Automasi 1. 1. 3. 1 Automasi Tetap 1. 1. 3. 2 Automasi Boleh Aturcara

Menerangkan Sistem Automasi Industri Sistem Kawalan Automasi ialah sistem yang berupaya mengawal suatu proses dengan pertolongan manusia yang minima atau tanpa manusia dan mempunyai keupayaan untuk memulakan, melaras, bertindak memapar atau mengukur pembolehubah di dalam proses dan memberhentikan proses dalam usaha mendapatkan keluaran yang diperlukan.

Keperluan Sistem Kawalan Automasi di Industri • Meningkatkan kuantiti keluaran. • Memperbaiki kualiti keluaran. • Mengawal kos perbelanjaan.

Sistem Kawalan Elektrik Terdapat 2 (DUA) jenis tenaga elektrik yang sering digunakan sebagai sumber tenaga bagi sistem kawalan iaitu: 1. 0 Arus Terus (AT) dihasilan oleh sel kering, bateri basah dan generator 2. 0 Arus Ulangalik (AU) Tenaga yang dibekalkan oleh Tenaga Nasional Berhad (TNB) yang diperolehi daripada penjanaan stesen janakuasa yang terdapat di seluruh Malaysia. Boleh didapati dalam 2 (DUA) jenis pengagihan kepada pengguna, iaitu: 1) Satu Fasa (1 Ф) - 240 V 2) Tiga Fasa (3 Ф) - 415 V

Sistem Kawalan Pneumatik Sistem kawalan pneumatik ialah satu sistem yang menggunakan udara yang di mampatkan untuk menghasilkan daya / tenaga untuk menjalankan kerja. Sistem pneumatik banyak di dapati dalam sistem perindustrian seperti industri makanan, petrokimia dan industri yang menggunakan robotik. Secara amnya sistem pneumatik memerlukan: i. Bekalan udara mampat ii. Injap kawalan iii. Tiub penghubung iv. Pemindaharuh (Transducer)

Compressor and Lift Pneumatic

Sistem kawalan Hidraulik bermaksud menjana daya danpergerakan menggunakan bendalirhidraulik. Bendalir hidraulik berfungsi sebagai media untuk memindahan kuasa. Sistem kawalanhidraulik adalah sangat baik bagi beban yang tinggi, ia menggunakankuasa bendalir iaitu cecair. Sains penghantaran daya atau pergerakanmelalui bahantara bendalir yang terkurungadalah berfungsi berdasarkan Hukum Pascal. Hukum ini menyatakan bahawa keamatantekanan dalam bendalir pada satu titik yangtidak bergerak adalah sama jumlah darisemua arah.

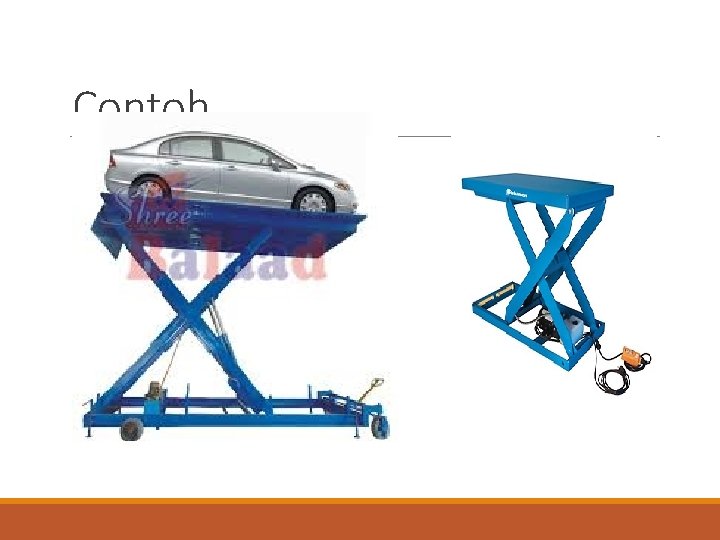

Contoh

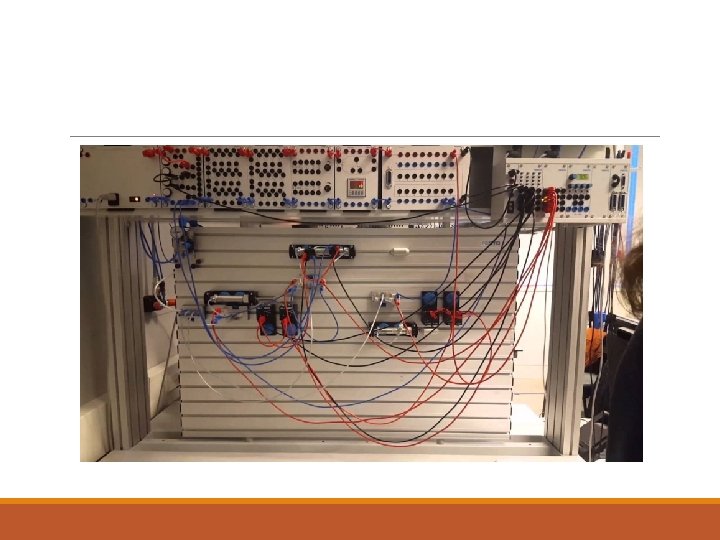

This system Control Using PLC

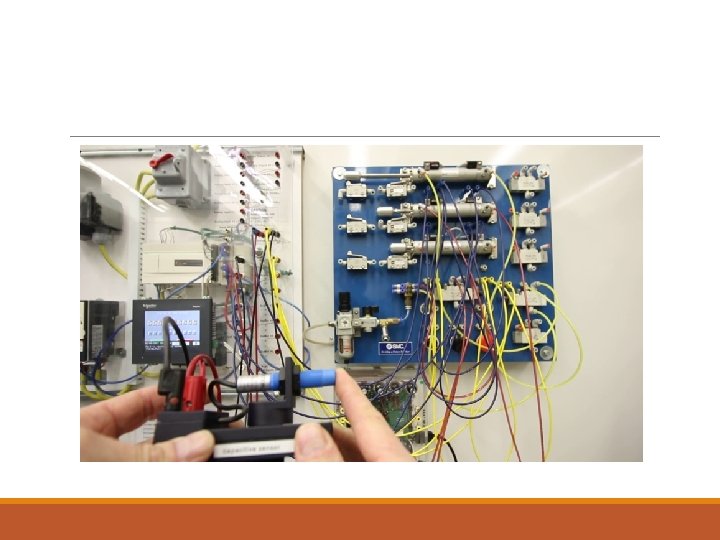

Plc Board and Control box

Pengkelasan Sistem Kawalan Automasi 1. Automasi Tetap 2. Automasi Boleh Aturcara

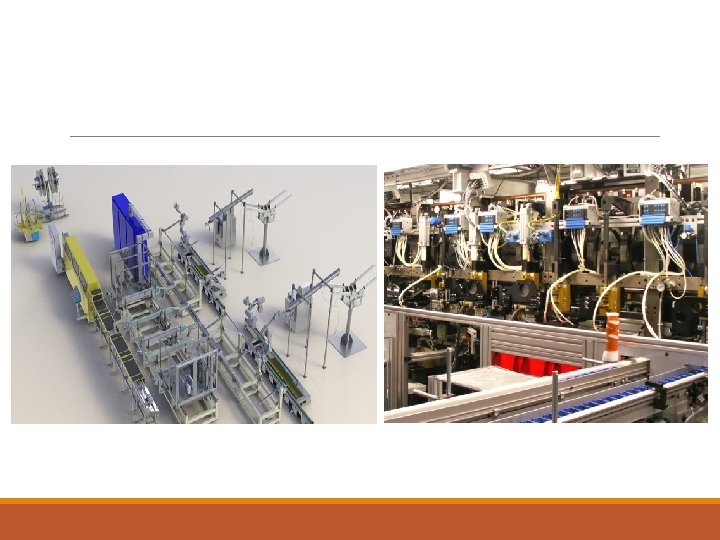

Pengkelasan Sistem Kawalan Automasi 1. 0 Automasi Tetap (Fixed Automation / Hard-Wire Control) Sistem kawalan ini direka untuk melakukan satu tugas yang khusus. Fungsi litar kawalannya adalah tetap dan kekal. Kerja akan menjadi rumit jika kita ingin melakukan kerja lain selain dari tugas yang telah sedia ada pada sistem kawalan jenis ini. .

Sumber Video https: //youtu. be/4 TOot. C_Q 3 s. U - video Robot Automation https: //youtu. be/x 8 Aq 6 q. VQOkw - Petik Tomato

Pengkelasan Sistem Kawalan Automasi 1. Automasi Tetap 2. Automasi Boleh Aturcara

2. 0 Automasi Boleh Aturcara / Automasi Bolehlentur (Flexible Automation / Programmable Control System) Automasi Boleh Aturcara atau Automasi Bolehlentur adalah sistem kawalan yang kompleks yang dapat melakukan perbagai tugas. Fungsi litar kawalannya diaturcarakan oleh pengguna dan boleh diubahsuai. Apabila tugas yang perlu dilakukan oleh mesin bertukar, perubahan cuma perlu dilakukan dengan melakukan pengubahsuaian pada aturcara kawalan mesin tersebut.

Sumber Video https: //youtu. be/RPn 4 En. Z 4 V 6 M - programming https: //youtu. be/VTUDuq. Lu. Ot. I - Packaging https: //youtu. be/W-ZGo. Ubi. COI - packaging tomato
