Opakujeme I – elektrický proud – A ( ampér ) U – elektrické napětí – V ( volt ) Přesvědčili jsme se: Čím větší zdroj připojíme k žárovce, tím se nám žárovka více rozsvítí. To znamená, že žárovkou prochází větší elektrický proud. Dokonce můžeme docílit i toho, že se vlákno žárovky přepálí a tím se žárovka znehodnotí. Proto jsou na žárovce uvedeny tyto údaje: • maximální napětí, na které může být žárovka připojena • maximální proud nebo příkon, který žárovka snese

Rezistor Nyní budeme sledovat, jak se mění elektrický proud I, který prochází vodičem v závislosti na elektrickém napětí U na koncích vodiče. Zavedeme si další elektrotechnickou součástku - REZISTOR je navinutý kovový vodič na keramickém válci. Elektrotechnická značka

Ohmův zákon Zapojíme obvod a sledujeme změny hodnot el. napětí a el. proudu a zaznamenáme do tabulky. Z naměřených hodnot sestrojíme graf.

Graf závislosti I(U) U/V 1, 5 3, 0 4, 5 6, 0 7, 5 I/A 0, 015 0, 030 0, 045 0, 060 0, 075 Závěr: Elektrický proud I v kovovém vodiči je přímo úměrný elektrickému napětí U mezi konci vodiče.

Elektrický odpor vodiče Podíl U : I je pro daný vodič neměnnou veličinou, kterou budeme nazývat elektrický odpor vodiče. R – elektrický odpor vodiče - Ω (ohm ) R=U: I Jednotky: 1Ω ( řecké písmeno omega ) ohm Vodič má elektrický odpor 1 Ω, jestliže při elektrickém napětí 1 V mezi konci vodiče prochází vodičem elektrický proud 1 A. 1 mΩ = 0, 001Ω 1 kΩ = 1000Ω 1 MΩ = 1000 000Ω

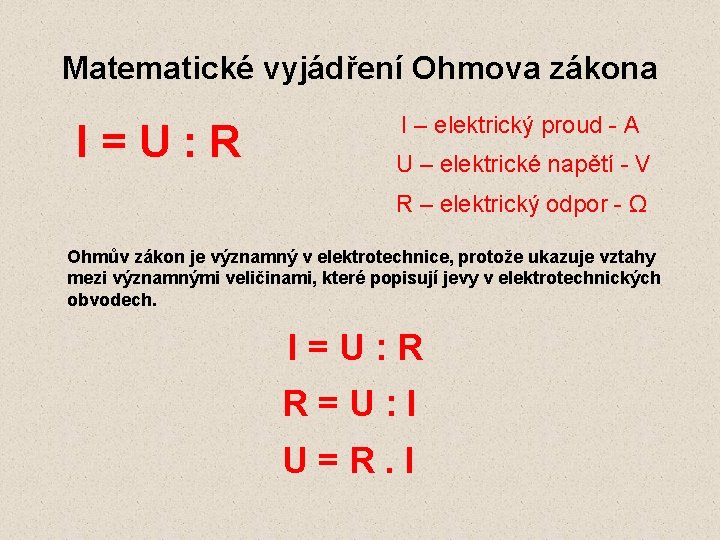

Matematické vyjádření Ohmova zákona I=U: R I – elektrický proud - A U – elektrické napětí - V R – elektrický odpor - Ω Ohmův zákon je významný v elektrotechnice, protože ukazuje vztahy mezi významnými veličinami, které popisují jevy v elektrotechnických obvodech. I=U: R R=U: I U=R. I

Úlohy 1. Jaký el. odpor má spotřebič, kterým při napětí 6 V na jeho svorkách prochází proud 0, 3 A. U = 6 V I = 0, 3 A R = …Ω R = U: I R = 6 V : 0, 3 A R = 20 Ω El. odpor spotřebiče je 20 Ω. 2. Ke zdroji napětí 300 V se připojí spotřebič o odporu 2, 4 kΩ. Je možno použít miliampérmetr s rozsahem do 30 m. A pro měření proudu procházejícího spotřebičem? U = 300 V R = 2, 4 kΩ = 2400 Ω I=… A I=U: R I = 300 V : 2400 Ω I = 0, 125 A = 125 m. A Ampérmetr nemůžeme použít. 3. Telefonní sluchátko má odpor 4000 Ω. Na jaké napětí je připojeno, prochází-li jim proud 2, 5 m. A? U = 2, 5 m. A = 0, 0025 A R = 4000 Ω U=… V U = I. R U = 0, 0025 A. 4000 Ω U = 10 V Sluchátko je připojeno na napětí 10 V. Konec LM
