Elektrický proud v kapalinách a plynech
• Elektrický proud je tvořen usměrněným pohybem volných elektricky nabitých částic. • V kovovém vodiči je elektrický proud tvořen usměrněným pohybem volných elektronů. • Co ale vede elektrický proud v kapalinách a plynech?
Video – elektrický proud v kapalinách. https: //www. youtube. com/watch? v=k 3 t. XYe. Gm. Sbk
Elektrický proud v kapalinách • destilovaná voda nevede elektrický proud, protože neobsahuje žádné volné částice s elektrickým nábojem • pokud do ní nasypeme kuchyňskou sůl (Na. Cl), proběhne chemická reakce - Na. Cl se rozloží na kationty Na+ a anionty Cl- (vzniknou tedy částice s elektrickým nábojem)
Jak prochází proud? • pokud do roztoku Na. Cl vložíme dvě elektrody (např. uhlíkové) a ty připojíme ke zdroji napětí, vznikne mezi elektrodami elektrické pole • elektrické pole způsobí, že se kationty Na+ začnou pohybovat směrem k záporné elektrodě a anionty Cl- se začnou pohybovat směrem ke kladné elektrodě
Animace kladná elektroda záporná elektroda Na+ Cl- A Obvod není uzavřen – nic se neděje!
Animace kladná elektroda záporná elektroda Na+ Cl- Cl. Na+ A Obvod je uzavřen – prochází proud!
Zápis • elektrický proud ve vodném roztoku soli je tvořen usměrněným pohybem kationtů a aniontů • elektrolyt je kapalina, která obsahuje volné ionty a vede elektrický proud (jsou to především vodné roztoky solí, kyselin a zásad) • katoda – záporná elektroda – jdou k ní kationty anoda – kladná elektroda – jdou k ní anionty
Co se děje v okolí elektrod? • při průchodu elektrického proudu v elektrolytu dochází k přenosu látky a v okolí elektrod probíhají chemické reakce – látky se vylučují u elektrod • tomuto jevu se říká elektrolýza
Využití v praxi • galvanické pokovování - předměty z méně ušlechtilých kovů se pokrývají vrstvou ušlechtilého kovu, anodou je deska z kovu, kterým se pokovuje, katodou je pokovovaný předmět (chromování, niklování, stříbření, zlacení apod. ) • elektrolytická výroba kovů • elektrolytické čištění kovů • galvanoplastika (elektrolytický způsob zhotovování přesných kopií – i gram. desky, odlitky, …) a další

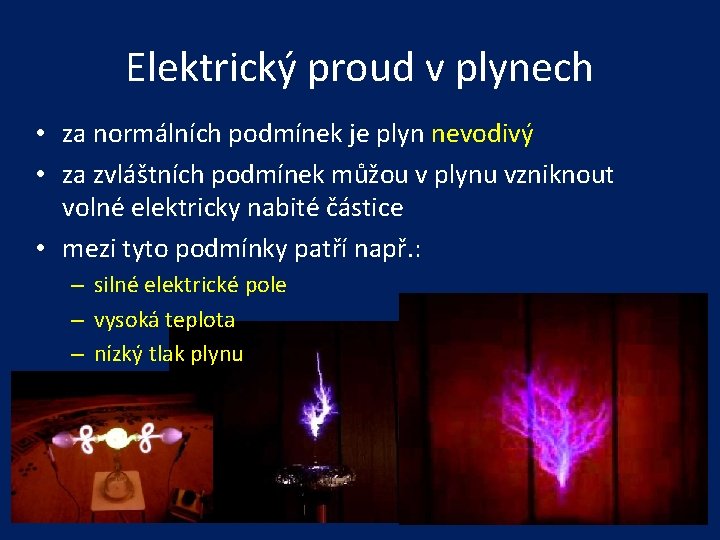

Elektrický proud v plynech • za normálních podmínek je plyn nevodivý • za zvláštních podmínek můžou v plynu vzniknout volné elektricky nabité částice • mezi tyto podmínky patří např. : – silné elektrické pole – vysoká teplota – nízký tlak plynu
Jak prochází proud? • aby plynem procházel proud, musíme v něm mít volné elektricky nabité částice Jak na to? Například pomocí silného elektrického pole! • ve vzduchu je velké množství částic s nábojem, hlavně kladných iontů, které se neustále pohybují • když tyto ionty např. pomocí silného el. pole zrychlí svůj pohyb, tak při nárazu na neutrální molekulu ji může rozštěpit (vznikne další kladný iont a volný elektron) • říkáme, že se vzduch ionizuje • vodivost vzduchu rychle stoupá a v určitém okamžiku může nastat výboj
Jiskrový výboj (elektrický výboj jiskrový elektrický výboj) • pozorujeme jej např. : – – – při bouřce jako blesk kolem elektrického vedení s vysokým napětím při spínání nebo vypínání silnějších elektrických spotřebičů při vzájemném tření umělohmotných kusů oblečení atd.
Vlastnosti: • trvá většinou krátce - do doby vybití elektrického pole • velikost procházejícího proudu muže být velmi vysoká (jedná se o krátkodobé uvolnění nahromaděné energie)
Animace - blesk http: //cs. wikipedia. org/wiki/
Video – jiskrové výboje • http: //www. youtube. com/watch? v=3 ff_AXVlo 9 U • http: //www. youtube. com/watch? v=FIy. Cbg. P-Z 6 k Ruhmkorffův transformátor
2 způsob získání proudu v plynu? • elektricky nabité částice můžeme také získat pomocí vysoké teploty – díky ní mají částice plynu velkou kinetickou energii, při nárazech může docházet k vyrážení elektronů z atomů nebo molekul (ionizace plynu) • elektrický oblouk – jde o proud v plynu za vysoké teploty, je tvořen směsí elektronů a iontů
Elektrický oblouk (obloukový výboj) • doprovází ho: – velmi jasné světelné záření (využití -obloukové lampy … F. Křižík) – vysoká teplota (až 5000°C), která se využívá při obloukovém svařování nebo v elektrických tavících pecích
Video – elektrický oblouk a výboje na elektrickém vedení • http: //www. youtube. com/watch? v=N 4_ce. Uy. H 38 s • http: //www. youtube. com/watch? v=f 7 t. Hs-Iy 1 E 4 • http: //www. youtube. com/watch? v=y. Z-mm 8 cxas. U • http: //www. youtube. com/watch? v=2 Pae. J 3 G 3 F 6 Y • http: //www. youtube. com/watch? v=DPvon. Y 2_k. RY • http: //www. youtube. com/watch? v=PXi. OQCRi. Sp 0 • http: //www. youtube. com/watch? v=v. Cp. H 19 Tk. Mqo
3 způsob získání proudu v plynu • snížením tlaku v plynu (vyčerpáním částic) dojde ke zrychlení pohybu části (mají víc místa), díky tomu při srážkách dochází opět k ionizaci • elektrický proud opět vede směs elektronů a kladných iontů
Elektrický výboj za nízkého tlaku (zředěný plyn doutnavý výboj) • vzniká: – v trubicích s vyčerpaným vzduchem (výbojové trubice, katodové trubice) – v trubicích naplněných nějakým plynem • různé druhy plynu a různé tlaky vyvolávají různé světelné jevy, které se využívají např. ve výbojkách, zářivkách, doutnavkách nebo neonkách (reklama)
Video – výboje v plynu • http: //www. youtube. com/watch? v=8 dc_S 6 s. Idd. U • http: //www. youtube. com/watch? v=Wllg 6 e 12 f. C 4 • http: //www. youtube. com/watch? v=u. Vzz-7 B 2 s-k • http: //www. youtube. com/watch? v=Uxe. Vhzen. Lq. E
