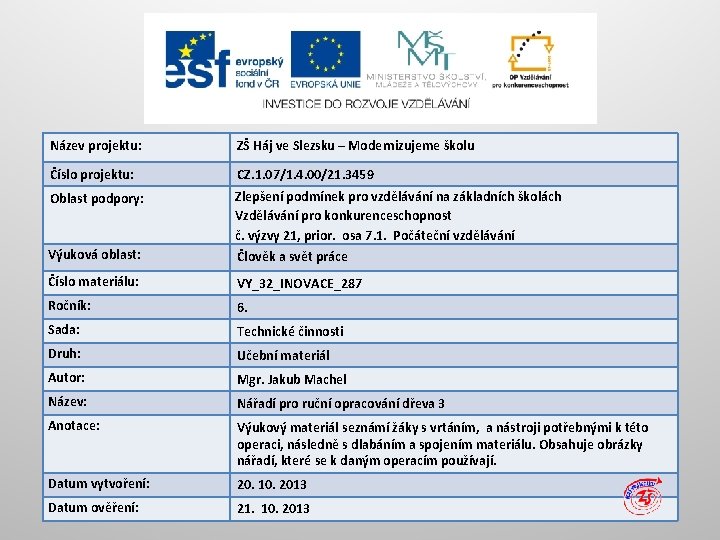

Název projektu: ZŠ Háj ve Slezsku – Modernizujeme školu Číslo projektu: CZ. 1. 07/1. 4. 00/21. 3459 Oblast podpory: Výuková oblast: Zlepšení podmínek pro vzdělávání na základních školách Vzdělávání pro konkurenceschopnost č. výzvy 21, prior. osa 7. 1. Počáteční vzdělávání Člověk a svět práce Číslo materiálu: VY_32_INOVACE_287 Ročník: 6. Sada: Technické činnosti Druh: Učební materiál Autor: Mgr. Jakub Machel Název: Nářadí pro ruční opracování dřeva 3 Anotace: Výukový materiál seznámí žáky s vrtáním, a nástroji potřebnými k této operaci, následně s dlabáním a spojením materiálu. Obsahuje obrázky nářadí, které se k daným operacím používají. Datum vytvoření: 20. 10. 2013 Datum ověření: 21. 10. 2013

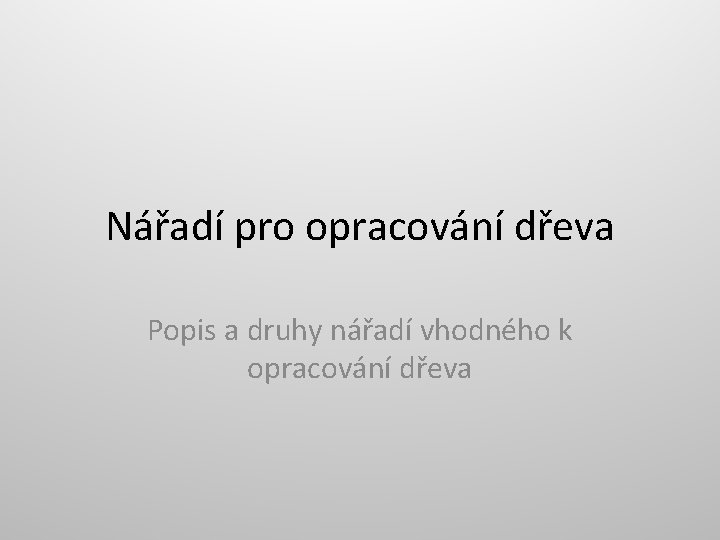

Nářadí pro opracování dřeva Popis a druhy nářadí vhodného k opracování dřeva

Nářadí pro opracování dřeva Popis a druhy nářadí vhodného k opracování dřeva

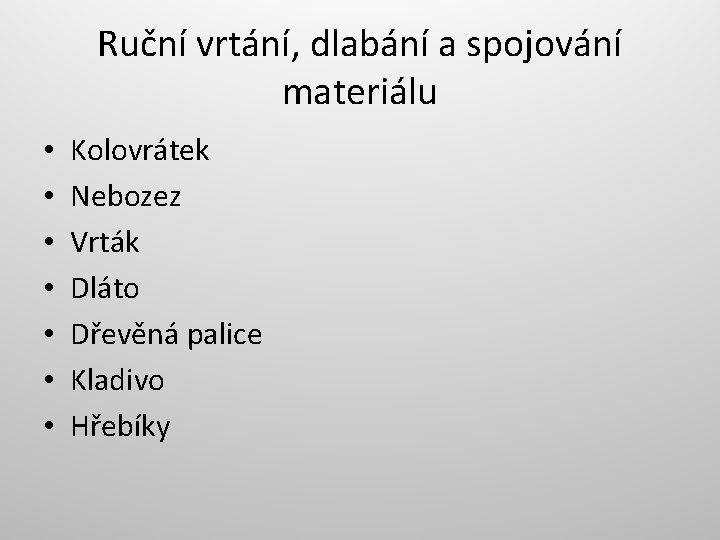

Ruční vrtání, dlabání a spojování materiálu • • Kolovrátek Nebozez Vrták Dláto Dřevěná palice

Ruční vrtání, dlabání a spojování materiálu • • Kolovrátek Nebozez Vrták Dláto Dřevěná palice Kladivo Hřebíky

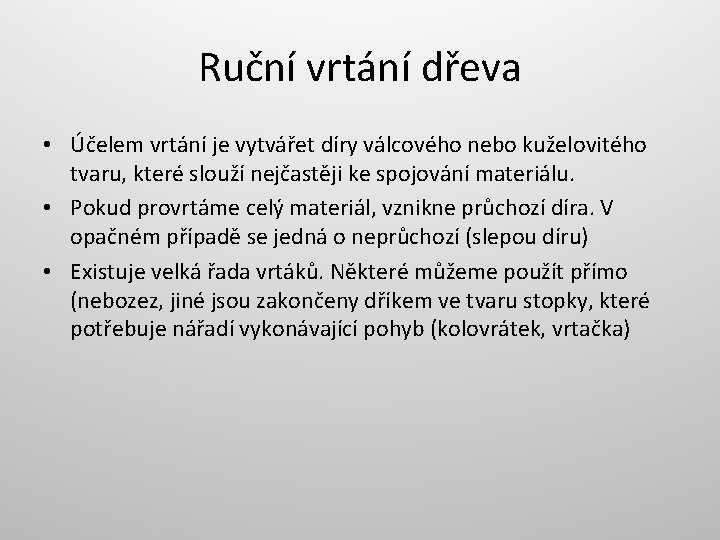

Ruční vrtání dřeva • Účelem vrtání je vytvářet díry válcového nebo kuželovitého tvaru, které

Ruční vrtání dřeva • Účelem vrtání je vytvářet díry válcového nebo kuželovitého tvaru, které slouží nejčastěji ke spojování materiálu. • Pokud provrtáme celý materiál, vznikne průchozí díra. V opačném případě se jedná o neprůchozí (slepou díru) • Existuje velká řada vrtáků. Některé můžeme použít přímo (nebozez, jiné jsou zakončeny dříkem ve tvaru stopky, které potřebuje nářadí vykonávající pohyb (kolovrátek, vrtačka)

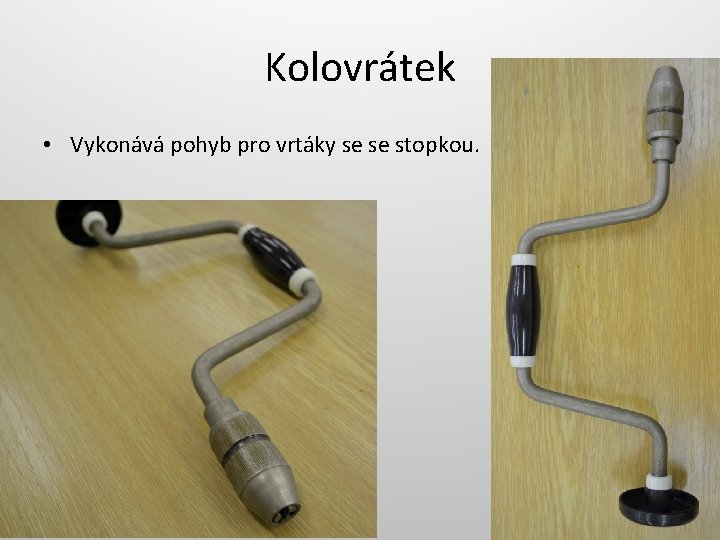

Kolovrátek • Vykonává pohyb pro vrtáky se se stopkou.

Kolovrátek • Vykonává pohyb pro vrtáky se se stopkou.

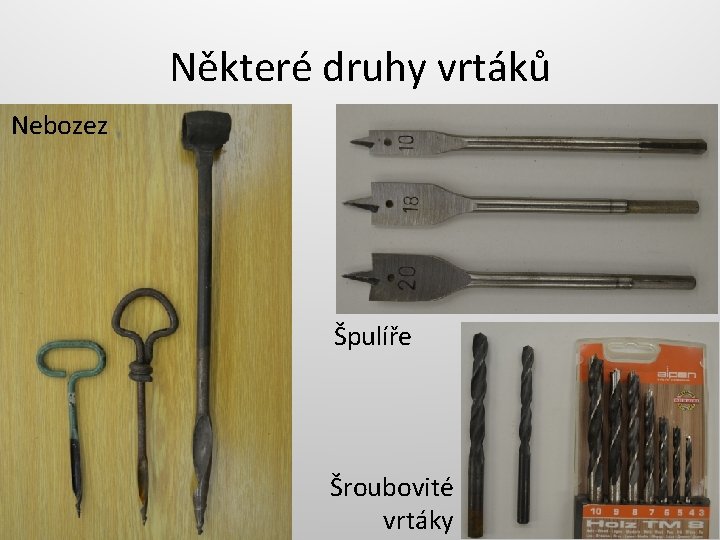

Některé druhy vrtáků Nebozez Špulíře Šroubovité vrtáky

Některé druhy vrtáků Nebozez Špulíře Šroubovité vrtáky

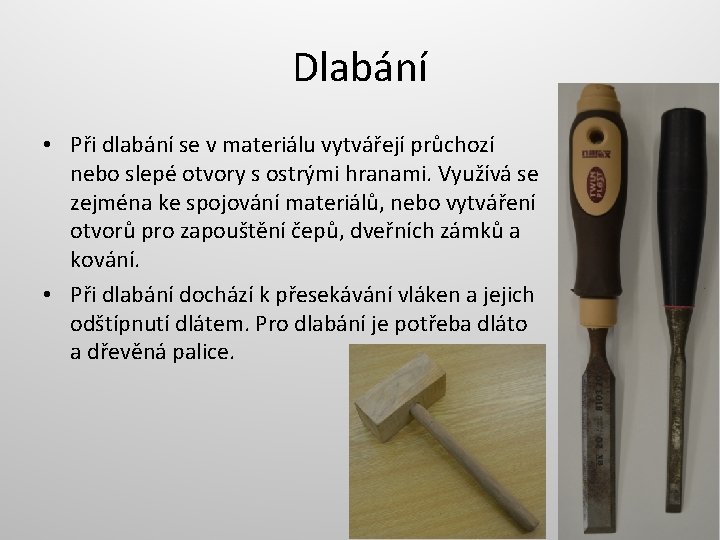

Dlabání • Při dlabání se v materiálu vytvářejí průchozí nebo slepé otvory s ostrými

Dlabání • Při dlabání se v materiálu vytvářejí průchozí nebo slepé otvory s ostrými hranami. Využívá se zejména ke spojování materiálů, nebo vytváření otvorů pro zapouštění čepů, dveřních zámků a kování. • Při dlabání dochází k přesekávání vláken a jejich odštípnutí dlátem. Pro dlabání je potřeba dláto a dřevěná palice.

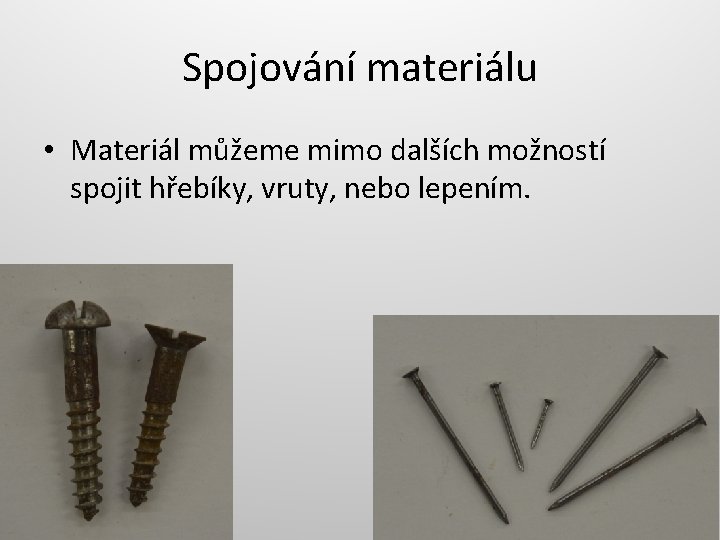

Spojování materiálu • Materiál můžeme mimo dalších možností spojit hřebíky, vruty, nebo lepením.

Spojování materiálu • Materiál můžeme mimo dalších možností spojit hřebíky, vruty, nebo lepením.

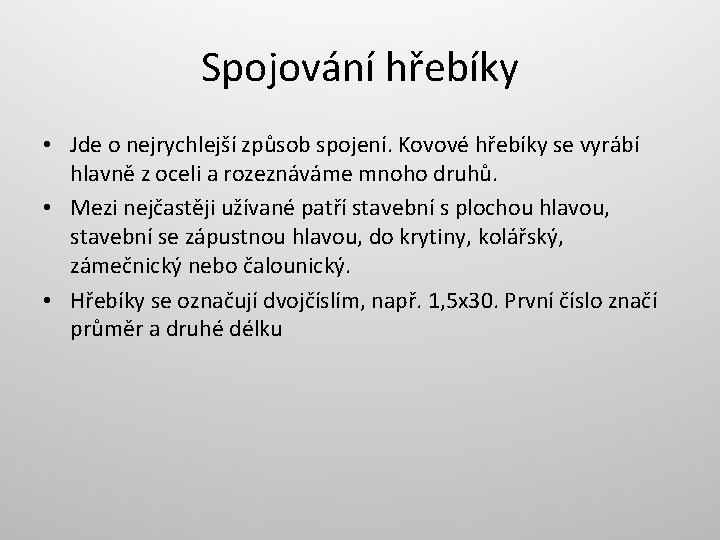

Spojování hřebíky • Jde o nejrychlejší způsob spojení. Kovové hřebíky se vyrábí hlavně z

Spojování hřebíky • Jde o nejrychlejší způsob spojení. Kovové hřebíky se vyrábí hlavně z oceli a rozeznáváme mnoho druhů. • Mezi nejčastěji užívané patří stavební s plochou hlavou, stavební se zápustnou hlavou, do krytiny, kolářský, zámečnický nebo čalounický. • Hřebíky se označují dvojčíslím, např. 1, 5 x 30. První číslo značí průměr a druhé délku

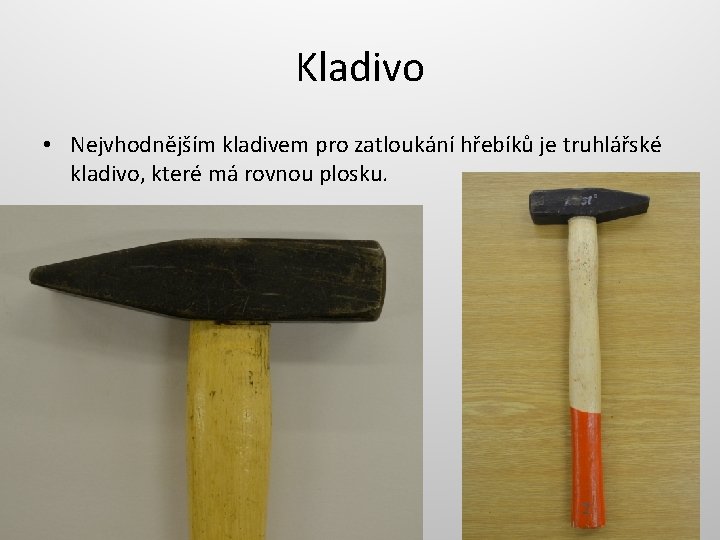

Kladivo • Nejvhodnějším kladivem pro zatloukání hřebíků je truhlářské kladivo, které má rovnou plosku.

Kladivo • Nejvhodnějším kladivem pro zatloukání hřebíků je truhlářské kladivo, které má rovnou plosku.

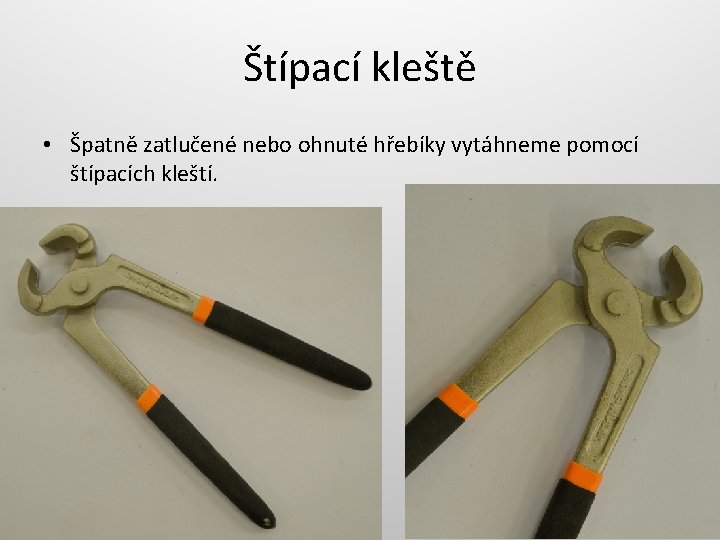

Štípací kleště • Špatně zatlučené nebo ohnuté hřebíky vytáhneme pomocí štípacích kleští.

Štípací kleště • Špatně zatlučené nebo ohnuté hřebíky vytáhneme pomocí štípacích kleští.

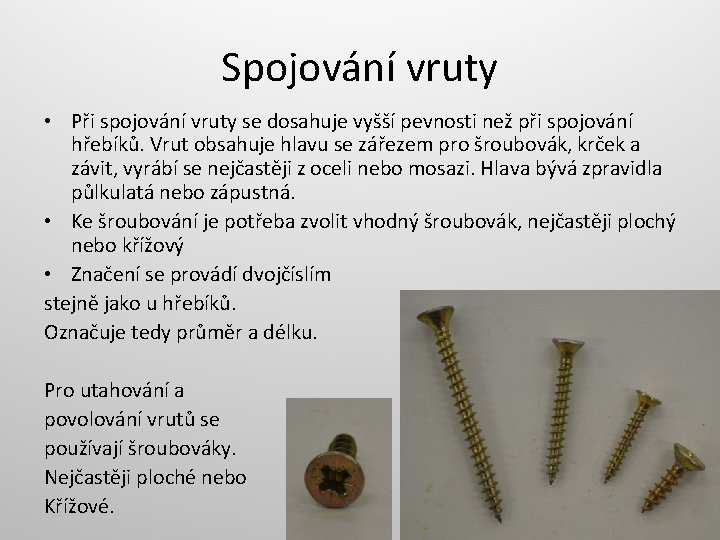

Spojování vruty • Při spojování vruty se dosahuje vyšší pevnosti než při spojování hřebíků.

Spojování vruty • Při spojování vruty se dosahuje vyšší pevnosti než při spojování hřebíků. Vrut obsahuje hlavu se zářezem pro šroubovák, krček a závit, vyrábí se nejčastěji z oceli nebo mosazi. Hlava bývá zpravidla půlkulatá nebo zápustná. • Ke šroubování je potřeba zvolit vhodný šroubovák, nejčastěji plochý nebo křížový • Značení se provádí dvojčíslím stejně jako u hřebíků. Označuje tedy průměr a délku. Pro utahování a povolování vrutů se používají šroubováky. Nejčastěji ploché nebo Křížové.

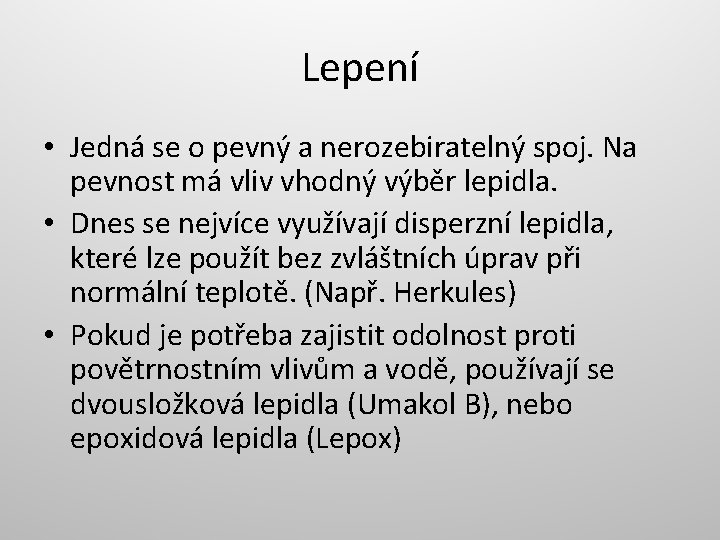

Lepení • Jedná se o pevný a nerozebiratelný spoj. Na pevnost má vliv vhodný

Lepení • Jedná se o pevný a nerozebiratelný spoj. Na pevnost má vliv vhodný výběr lepidla. • Dnes se nejvíce využívají disperzní lepidla, které lze použít bez zvláštních úprav při normální teplotě. (Např. Herkules) • Pokud je potřeba zajistit odolnost proti povětrnostním vlivům a vodě, používají se dvousložková lepidla (Umakol B), nebo epoxidová lepidla (Lepox)

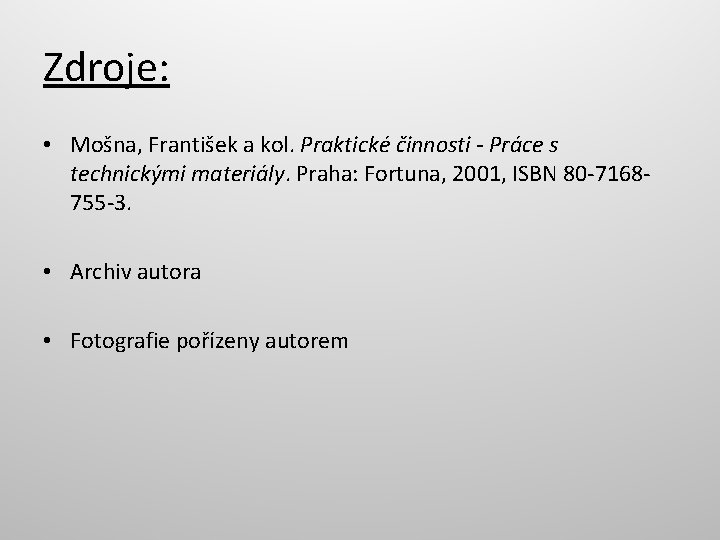

Zdroje: • Mošna, František a kol. Praktické činnosti - Práce s technickými materiály. Praha:

Zdroje: • Mošna, František a kol. Praktické činnosti - Práce s technickými materiály. Praha: Fortuna, 2001, ISBN 80 -7168755 -3. • Archiv autora • Fotografie pořízeny autorem
