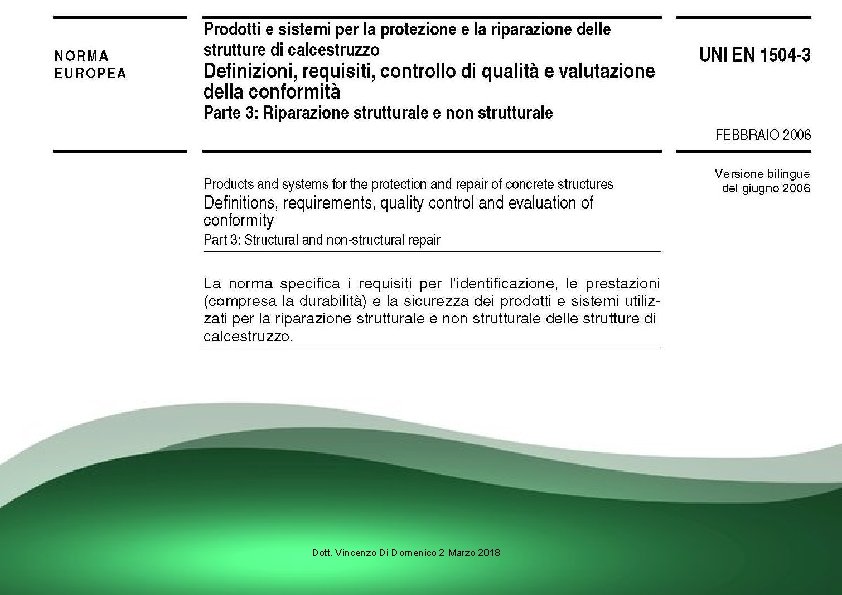

NORMA uni en 1504 3 E MATERIALI DA

NORMA uni en 1504 -3 E MATERIALI DA RIPRISTINO Dott. Vincenzo Di Domenico 2 Marzo 2018

Dott. Vincenzo Di Domenico 2 Marzo 2018

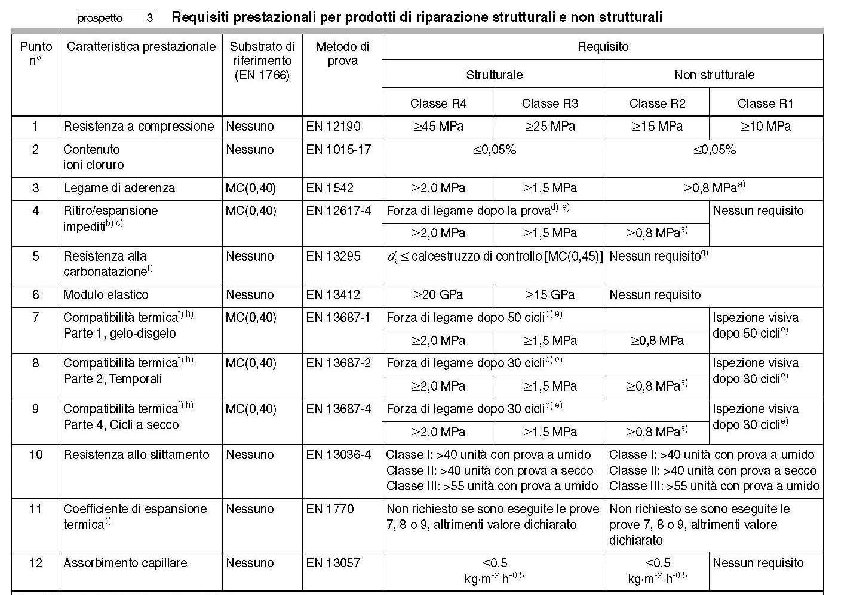

CARATTERISTICHE PRESTAZIONALI DEI PRODOTTI DI RIPARAZIONE STRUTTURALI E NON STRUTTURALI PER TUTTI GLI IMPIEGHI PREVISTI Principio di riparazione CARATTERISTICHE PRESTAZIONALI ∎ Per tutti gli impieghi previsti □ Per determinati impieghi previsti Restauro CLS Consolidamento Strutturale Ripristino della Passività Metodo di riparazione Restaurazione del CLS mediante applicazione a mano o nuovo getto di CLS Restaurazione del CLS mediante proiezione di malta o CLS Consolidamento strutturale mediante aggiunta di malta o CLS Aumento del copriferro con aggiunta di malta o sostituzione di CLS carbonatato Resistenza a compressione ∎ ∎ Contenuto di cloruri ∎ ∎ Legame di aderenza ∎ ∎ Ritiro/espansione impediti ∎ ∎ Durabilità - Resistenza alla carbonatazione ∎ ∎ Durabilità - Compatibilità termica □ □ Modulo di elasticità □ □ ∎ □ Resistenza allo slittamento □ □ □ Coefficiente di espansione termica □ □ Permeabilità all’acqua □ □ Dott. Vincenzo Di Domenico 2 Marzo 2018

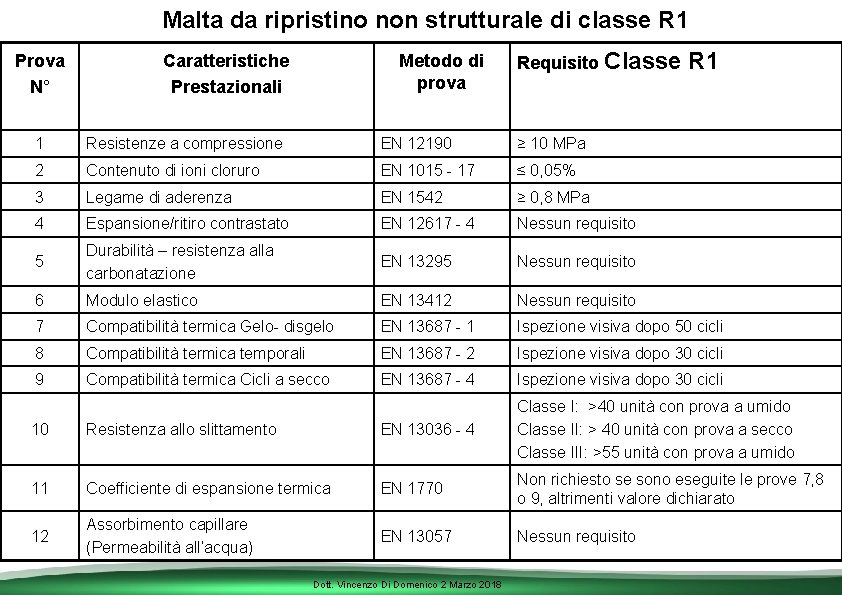

Malta da ripristino non strutturale di classe R 1 Prova N° Caratteristiche Prestazionali Metodo di prova Requisito Classe R 1 1 Resistenze a compressione EN 12190 ≥ 10 MPa 2 Contenuto di ioni cloruro EN 1015 - 17 ≤ 0, 05% 3 Legame di aderenza EN 1542 ≥ 0, 8 MPa 4 Espansione/ritiro contrastato EN 12617 - 4 Nessun requisito 5 Durabilità – resistenza alla carbonatazione EN 13295 Nessun requisito 6 Modulo elastico EN 13412 Nessun requisito 7 Compatibilità termica Gelo- disgelo EN 13687 - 1 Ispezione visiva dopo 50 cicli 8 Compatibilità termica temporali EN 13687 - 2 Ispezione visiva dopo 30 cicli 9 Compatibilità termica Cicli a secco EN 13687 - 4 Ispezione visiva dopo 30 cicli 10 Resistenza allo slittamento EN 13036 - 4 Classe I: >40 unità con prova a umido Classe II: > 40 unità con prova a secco Classe III: >55 unità con prova a umido 11 Coefficiente di espansione termica EN 1770 Non richiesto se sono eseguite le prove 7, 8 o 9, altrimenti valore dichiarato 12 Assorbimento capillare (Permeabilità all’acqua) EN 13057 Nessun requisito Dott. Vincenzo Di Domenico 2 Marzo 2018

Malta da ripristino non strutturale di classe R 2 Prova N° Caratteristiche Prestazionali Metodo di prova Requisito Classe R 2 1 Resistenze a compressione EN 12190 ≥ 15 MPa 2 Contenuto di ioni cloruro EN 1015 - 17 ≤ 0, 05% 3 Legame di aderenza EN 1542 ≥ 0, 8 MPa 4 Espansione/ritiro contrastato EN 12617 - 4 Forza di legame dopo la prova ≥ 0, 8 MPa 5 Durabilità – resistenza alla carbonatazione EN 13295 Nessun requisito 6 Modulo elastico EN 13412 Nessun requisito 7 Compatibilità termica Gelo- disgelo EN 13687 - 1 Forza di legame dopo 50 cicli ≥ 0, 8 MPa 8 Compatibilità termica temporali EN 13687 - 2 Forza di legame dopo 30 cicli ≥ 0, 8 MPa 9 Compatibilità termica Cicli a secco EN 13687 - 4 Forza di legame dopo 30 cicli ≥ 0, 8 MPa 10 Resistenza allo slittamento EN 13036 - 4 Classe I: >40 unità con prova a umido Classe II: > 40 unità con prova a secco Classe III: >55 unità con prova a umido 11 Coefficiente di espansione termica EN 1770 Non richiesto se sono eseguite le prove 7, 8 o 9, altrimenti valore dichiarato 12 Assorbimento capillare (Permeabilità all’acqua) EN 13057 ≤ 0, 5 kg x m-2 x h-0, 5 Dott. Vincenzo Di Domenico 2 Marzo 2018

Malta da ripristino strutturale di classe R 3 Prova N° Caratteristiche Prestazionali Metodo di prova Requisito Classe R 3 1 Resistenze a compressione EN 12190 ≥ 25 MPa 2 Contenuto di ioni cloruro EN 1015 - 17 ≤ 0, 05% 3 Legame di aderenza EN 1542 ≥ 1, 5 MPa 4 Espansione/ritiro contrastato EN 12617 - 4 Forza di legame dopo la prova ≥ 1, 5 MPa 5 Durabilità – resistenza alla carbonatazione EN 13295 d ≤ cls di controllo 6 Modulo elastico EN 13412 ≥ 15 GPa 7 Compatibilità termica Gelo- disgelo EN 13687 - 1 Forza di legame dopo 50 cicli ≥ 1, 5 MPa 8 Compatibilità termica temporali EN 13687 - 2 Forza di legame dopo 30 cicli ≥ 1, 5 MPa 9 Compatibilità termica Cicli a secco EN 13687 - 4 Forza di legame dopo 30 cicli ≥ 1, 5 MPa k 10 Resistenza allo slittamento EN 13036 - 4 Classe I: >40 unità con prova a umido Classe II: > 40 unità con prova a secco Classe III: >55 unità con prova a umido 11 Coefficiente di espansione termica EN 1770 Non richiesto se sono eseguite le prove 7, 8 o 9, altrimenti valore dichiarato 12 Assorbimento capillare (Permeabilità all’acqua) EN 13057 ≤ 0, 5 kg x m-2 x h-0, 5 Dott. Vincenzo Di Domenico 2 Marzo 2018

Malta da ripristino strutturale di classe R 4 Prova N° Caratteristiche Prestazionali Metodo di prova Requisito Classe R 4 1 Resistenze a compressione EN 12190 ≥ 45 MPa 2 Contenuto di ioni cloruro EN 1015 - 17 ≤ 0, 05% 3 Legame di aderenza EN 1542 ≥ 2, 0 MPa 4 Espansione/ritiro contrastato EN 12617 - 4 Forza di legame dopo la prova ≥ 2, 0 MPa 5 Durabilità – resistenza alla carbonatazione EN 13295 d ≤ cls di controllo 6 Modulo elastico EN 13412 ≥ 20 GPa 7 Compatibilità termica Gelo- disgelo EN 13687 - 1 Forza di legame dopo 50 cicli ≥ 2, 0 MPa 8 Compatibilità termica temporali EN 13687 - 2 Forza di legame dopo 30 cicli ≥ 2, 0 MPa 9 Compatibilità termica Cicli a secco EN 13687 - 4 Forza di legame dopo 30 cicli ≥ 2, 0 MPa k 10 Resistenza allo slittamento EN 13036 - 4 Classe I: >40 unità con prova a umido Classe II: > 40 unità con prova a secco Classe III: >55 unità con prova a umido 11 Coefficiente di espansione termica EN 1770 Non richiesto se sono eseguite le prove 7, 8 o 9, altrimenti valore dichiarato 12 Assorbimento capillare (Permeabilità all’acqua) EN 13057 ≤ 0, 5 kg x m-2 x h-0, 5 Dott. Vincenzo Di Domenico 2 Marzo 2018

MALTE PREMISCELATE DA RIPRISTINO Dott. Vincenzo Di Domenico 2 Marzo 2018

• MALTA FIBRORINFORZATA TIXOTROPICA • A RITIRO CONTROLLATO • RIPRISTINO DEL CALCESTRUZZO DEGRADATO • ALTA RESISTENZA MECCANICA A COMPRESSIONE E FLESSIONE • APPLICAZIONE A MANO CON CAZZUOLA O SPATOLA OPPURE CON INTONACATRICE A PISTONE O COCLEA • SPESSORE MINIMO 10 mm PER STRATO • SPESSORE MASSIMO 40 mm PER STRATO Dott. Vincenzo Di Domenico 2 Marzo 2018

Acqua di impasto 15 -17 % Colore Grigio chiaro Consumo 19 kg/m 2 Granulometria < 2, 5 mm Massa volumica apparente 1, 24 kg/litro Reazione al fuoco Classe A 1 Resistenza meccanica a compressione a 28 gg >40 MPa Resistenza meccanica a flessione a 28 giorni >7 MPa Modulo Elastico 20. 000 MPa Adesione al calcestruzzo indurito a 28 gg >1, 6 MPa Assorbimento Capillare ≤ 0, 5 kg x m-2 x h-0, 5 Espansione contrastata a 28 gg 0, 056 % Tempo d’inizio presa 90 minuti Tempo di fine presa 240 minuti Spandimento impasto 75 % Spessore consigliato 10 - 40 mm Dott. Vincenzo Di Domenico 2 Marzo 2018

• MALTA FIBRORINFORZATA TIXOTROPICA • A RITIRO CONTROLLATO • A PRESA ED INDURIMENTO RAPIDO • ALTA RESISTENZA MECCANICA A COMPRESSIONE E FLESSIONE • SPESSORE MINIMO 10 mm PER STRATO • SPESSORE MASSIMO 40 mm PER STRATO Dott. Vincenzo Di Domenico 2 Marzo 2018

Acqua di impasto 15 -17 % Colore Grigio chiaro Consumo 19 kg/m 2 Granulometria < 2, 5 mm Massa volumica apparente 1, 20 kg/litro Reazione al fuoco Classe A 1 Resistenza meccanica a compressione a 28 giorni > 40 MPa Resistenza meccanica a flessione a 28 giorni > 7 MPa Modulo Elastico > 15. 000 MPa Adesione al calcestruzzo indurito a 28 gg > 1, 5 MPa Assorbimento Capillare ≤ 0, 5 kg x m-2 x h-0, 5 Tempo d’inizio presa 30 minuti Tempo di fine presa 150 minuti Spandimento impasto 75 % Spessore consigliato 10 - 40 mm Temperatura di applicazione Da + 5°C a + 35°C Dott. Vincenzo Di Domenico 2 Marzo 2018

• MALTA FIBRORINFORZATA TIXOTROPICA • A RITIRO CONTROLLATO • RIPRISTINO DEL CALCESTRUZZO DEGRADATO • ALTISSIMA RESISTENZA ALLA COMPRESSIONE E ALLA FLESSIONE • SPESSORE MINIMO 10 mm PER STRATO • SPESSORE MASSIMO 40 mm PER STRATO Dott. Vincenzo Di Domenico 2 Marzo 2018

Acqua di impasto 15 - 17 % Colore Grigio chiaro Consumo 18 kg/m 2 Granulometria < 2, 5 mm Massa volumica apparente 1, 40 kg/litro Contenuto Ioni cloruro 0, 01% Reazione al fuoco Classe A 1 Resistenza meccanica a compressione a 28 gg > 45 MPa Resistenza meccanica a flessione a 28 giorni > 9 MPa Modulo Elastico > 20. 000 MPa Adesione al calcestruzzo indurito > 2, 0 MPa Ritiro/Espansione impediti > 2, 0 MPa Resistenza alla Carbonatazione passa Assorbimento Capillare ≤ 0, 5 kg x m-2 x h-0, 5 Massa Volumica prodotto indurito 2, 0 kg/litro Tempo d'inizio presa 80 minuti Tempo di fine presa 200 minuti Spandimento impasto 55% Spessore consigliato 10 – 40 mm

• MALTA CEMENTIZIA BICOMPONENTE • ANTICORROSIVA PER FERRI D’ARMATURA • OTTIMA ADESIONE • ELEVATA IMPERMEABILITA’ • ELEVATA DEFORMABILITA’ • ELEVATA ALCALINITA’ PASSIVANTE • SPESSORE TOTALE 2 mm Dott. Vincenzo Di Domenico 2 Marzo 2018

PRINCIPALI CARATTERISTICHE TECNICHE E PRESTAZIONI FINALI Componente A Componente B Polvere Liquido Peso specifico 1, 5 Kg/litro 1, 04 Kg/litro Residuo solido 100% 30% Aspetto Colore impasto Rapporto impasto Grigio- Verde Componente A: Componente B = 3: 1 Consistenza impasto Plastico Durata impasto 60 min Massa volumica impasto 1. 680 Kg/m³ Tempo di attesa prima di applicare la malta da ripristino 4 – 5 ore Adesione al CLS a 28 gg > 2, 9 MPa Adesione all’acciaio a 28 gg > 1, 9 MPa Temperatura di applicazione Dott. Vincenzo Di Domenico 2 Marzo 2018 UNI 9532 Da + 5 °C a + 35 °C

Grazie per l’attenzione
