MSE 0040 Soojusmajandus Harjutused 1 KAUGKTE SOOJUSKOORMUSE KESTUSGRAAFIKU

MSE 0040 - Soojusmajandus Harjutused. 1.

KAUGKÜTE SOOJUSKOORMUSE KESTUSGRAAFIKU (HEAT LOAD DURATION CURVE) KOOSTAMINE

3 2 VÄLJASTUS KATLAMAJAST KAUGKÜTTE TORUSTIKU SOOJUSKAOD = 1 PIDEV (suhteliselt) SOOJUSE TARBIMINE + 1. 1 TEMPERATUURIST SÕLTUV (küte+ventilatsioon) 1. 2 PIDEV (soe tarbevesi) ETTEANTUD Allikas (pildid): http: //www. swenergia. ee

TEMPERATUURIST SÕLTUV (küte+ventilatsioon) On teada aastane normaliseeritud soojustarbimine: 10 000 MWh. Asukoht Valgamaa. Hoonete energiatõhusus pigem halb. Mida teeme? Mida vajame?

Välistemperatuuri andmed

Allikas: raamat Eesti kraadpäevad (lk. 22 – 28 kõver iga piirkonna kohta) Samm 1. Viime Excelisse

Samm 1. Viime Excelisse

Välistemperatuur tv

TEMPERATUURIST SÕLTUV (küte+ventilatsioon) On teada aastane normaliseeritud soojustarbimine: 10 000 MWh. Asub Harjumaal. Hoonete energiatõhusus pigem halb. Mida vaja veel?

Tasakaalu temperatuuri määramine Hoonete energiatõhusus pigem halb.

Samm 2. Tasakaalu temperatuur Anname ette tasakaalu temperatuuri ts = …. o. C (~14 – 17 o. C).

Temperatuuride vahed

Samm 3. Temperatuuride vahe leidmine ts - tv

Temperatuuride vahe ts - tv

Välistemperatuur tv Tasakaalu temperatuur ts =17 o. C Temperatuuride vahe ts - tv ?

Temperatuuride vahe ts - tv Temperatuurist sõltuv soojuskoormuse kestusgraafik, MW KUJU SAMA! mis ts - tv graafikul

Temperatuuride vahe ts - tv o. Ch hetkel ei tea, aga saab leida! MWh on teada 10000 MWh

Kraadpäevad

Samm 4. Temperatuuri kestus päevades G 3 = E 3 järgnevad (G 4, G 5 …, G 51) vastavalt valemile

Samm 5. Kraadpäevad eritemperatuuride juures A B Sellel näidisarvutusel = 4093 [o. C x päev]

TÄHELEPANEK Leitud kraadpäevad mõnevõrra erinevad tabelites toodud väärtustest. Kraadpäevad = 4093 [o. C x päev] Viga ~3%.

Välistemperatuur tv Temperatuuride vahe ts - tv Temperatuurist sõltuv soojuskoormuse kestusgraafik, MW Tasakaalu temperatuur ts =17 o. C KUJU SAMA! mis ts - tv graafikul

o. C Joone all olev pindala on kraadpäevad, 4093 [o. C x päev] Korrutades 24 -ga 98 232 [o. C x h] päevad MW Kui Y teljel on MW, siis joone all olev pindala on X [MW x h]. Selleks et minna üle uuele graafikule võime kasutada konstanti. päevad

Samm 6. A - Lisame kraadtunnid B - Sisestame normaalaasta soojustarbimist C - ja arvutame teguri, MWh A B C A - Lisame kraadtunnid – kraadpäevad (lahter B 6) x 24 B - Sisestame normaalaasta soojustarbimist – aastane temperatuurist sõltuv soojustarbimine on ette antud (Qts) [MWh] C - ja arvutame teguri. Tegur = Kraadtunnid / Qts

98 234 kraadtund Alandame 9, 82 korda, ehk korrutame 0, 1018 -ga 10 000 MWtund Sama, mis leitud tegur

Samm 7. A - Arvutame soojusvõimsused teatud temperatuuri juures B - Arvutame soojustarbimised temperatuurivahemikutes A A – Võimsus on temperatuuride vahe (ts - tv) ja teguri korrutis B – Võimsus [MW] x Temp. kestus päevades [päev] x 24 [h/päev] = …. . [MWh] B

Samm 8. Graafikute koostamine

Samm 8. Graafikute koostamine

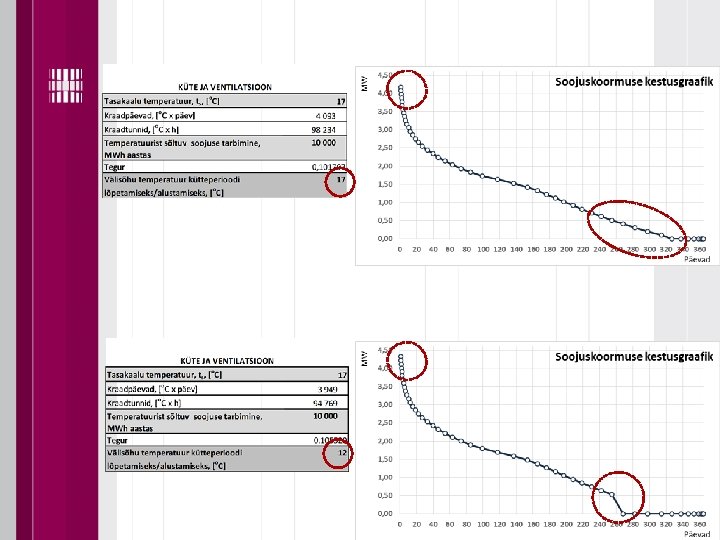

Samm 9. Soojustarbimise peatamisega arvestamine enne tasakaalutemperatuuri saavutamist Kui soovime arvestada temperatuurist sõltuva soojustarbimise lõpetamisega enne tasakaalutemperatuuri saavutamist, siis viime mudelisse välisõhu temperatuuri kütteperioodi lõpetamiseks/alustamiseks, [o. C]. See temperatuur peab olema tasakaalutemperatuuriga sarnane või väiksem.

Samm 10. Soojustarbimise peatamisega arvestamine enne tasakaalutemperatuuri saavutamist Selleks, et arvestada välisõhu temperatuuriga kütteperioodi lõpetamiseks/alustamiseks, peame mõnevõrra korrigeerima sammude 3 ja 4 valemeid. SAMM 3 OLI KORRIGEERITUD

Samm 10. Soojustarbimise peatamisega arvestamine enne tasakaalutemperatuuri saavutamist Selleks, et arvestada välisõhu temperatuuriga kütteperioodi lõpetamiseks/alustamiseks, peame mõnevõrra korrigeerima sammude 3 ja 4 valemid. SAMM 4 OLI KORRIGEERITUD
