MIJLOACE DE MĂSURARE

1. după COMPLEXITATE 2. după DESTINAŢIE A. Măsuri B. Aparate de măsurat C. Instalaţii–sisteme de măsurat A. Etaloane B. De lucru CLASIFICARE 3. după FORMA PREZENTĂRII REZULTATULUI 4. După MODUL DE DETERMINARE A MĂRIMII MĂSURATE A. Analogice B. Digitale( numerice) A. Indicatoare B. Inregistratoare C. Integratoare D. Comparatoare

1. CLASIFICAREA MIJLOACELOR DE MĂSURARE DUPĂ COMPLEXITATE Măsuri- reprezintă materializarea unităţii de măsură. Ex: metrul de tâmplărie, ruleta, rezistor etalon, condensator etalon l Aparate de măsură – reprezintă sisteme tehnice care permit determinarea cantitativă a mărimilor ce se măsoară. Ex: ampermetrul, voltmetrul, ohmetrul, etc. l Instalaţii şi sisteme de măsură – ansamblu de aparate și măsuri conectate după o anumită schemă. Ex: tomograful, sistemul de urmărire a calităţii mediului, etc. l

Măsuri - trusă de cale Aparate (instrumente) de masură Instalație de masură

2. CLASIFICAREA MIJLOACELOR DE MĂSURARE DUPĂ DESTINAŢIE A. Mijloace de măsurare etalon ( etaloane) Au precizie foarte mare. Etalonul: o măsură, aparat de măsurat sau sistem de măsurare destinat a defini, realiza, conserva sau reproduce o unitate de măsură în scopul transmiterii unităţii către alte mijloace de măsurare

CLASIFICAREA ETALOANELOR după destinaţie: De definiție–Generează unitatea de măsură prin „materializarea” definiţiei sale. Ex: Etalon de definiţie pentru masă. l De conservare – etalonul a cărui valoare este atribuită prin comparaţie cu un etalon de definiție Ex: o masă din oţel este folosită ca etalon de conservare pentru masă. l De transfer – Fac trecerea de la etaloanele de conservare la alte etaloane ale unor mărimi derivate ( transfer dimensional), la etaloane ale aceleiaşi mărimi, dar de valori diferite (transfer adimensional) sau la etaloane în regim variabil ( transfer staticdinamic). - Etaloane pentru transfer dimensional=etaloane de derivare. Reproduc o mărime derivată, pe baza unor ecuaţii fizice, în funcţie de alte mărimi cunoscute. Ex: Un manometru cu piston şi greutăţi generează o presiune care se calculează în funcţie de masa totală a părţii mobile şi de aria efectivă a ansamblului piston cilindru. -Etaloane pentru transfer adimensional=etaloane de raport. Ex: divizoare de tensiune, transformatoare de curent, transformatoare de tensiune. -Etaloane pentru transfer static-dinamic – transpun variaţia sinusoidală în impulsuri. l

Etalon de definiţie pentru masă Etalon de transfer şi de lucru Etalon de pentru masă conservare pentru presiune Etalon de transfer şi de lucru pentru presiune

CLASIFICAREA ETALOANELOR după subordonarea metrologică în funcţie de exactitate • Etalon primar - întruneşte cele mai ridicate • • • calităţi metrologice. Etalon secundar -are valoare stabilită prin comparare directă cu etalonul primar. Etalon de referinţă – este disponibil într-un loc dat. Etalon de lucru – se foloseşte ca intermediar pentru a compara între ele alte etaloane.

B. Mijloace de măsurare de lucru l Sunt mijlocele de măsurare cu care se execută măsurări în practică.

3. CLASIFICAREA MIJLOACELOR DE MĂSURARE DUPĂ FORMA PREZENTĂRII REZULTATULUI l l Mijloace de măsurare analogicerezultatul măsurării este prezentat prin deplasarea unui ac indicator în faţa unei scări gradate. Mijloace de măsurare digitale rezultatul măsurării este prezentat sub formă numerică.

MIJLOACE DE MĂSURARE ANALOGICE ŞI DIGITALE

4. CLASIFICAREA MIJLOACELOR DE MĂSURARE DUPĂ MODUL DE DETERMINARE A MĂRIMII MĂSURATE l l Aparate indicatoare- indică valoarea mărimii de măsurat pe o scară gradată; Aparate înregistratoare- înscriu valorile succesive ale mărimii de măsurat; Aparate integratoare- indică valoarea totală a unei mărimi printr-o operaţie de însumare a valorilor parţiale; Aparate comparatoare- măsoară o mărime prin comparare.

Aparate indicatoare Aparate integratoare Aparate înregistratoare Aparat comparator

EVALUARE 1 Figurile alăturate reprezintă: Măsuri Aparate de măsurat Sisteme de măsurare

EVALUARE 2 Realizați corespondența între măsurile din figură și mărimile fizice corespunzatoare: lungime, greutate, timp, volum masă, volum, lungime

EVALUARE 3 l Care dintre aparatele de mai jos sunt aparate analogice? a și b b și c a b c

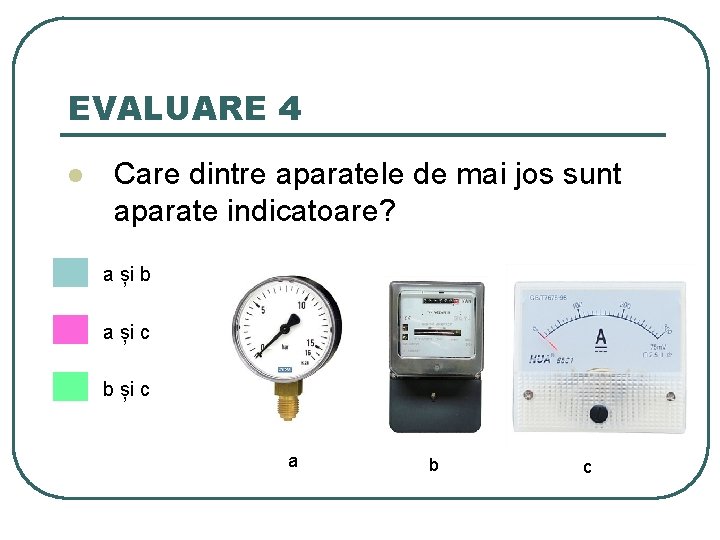

EVALUARE 4 l Care dintre aparatele de mai jos sunt aparate indicatoare? a și b a și c b și c a b c

GREȘIT

SUCCES!

CORECT Inapoi la evaluare: 1 2 3 4
