1 Măsurarea presiunilor Generalităţi despre presiuni; Unităţi de măură; Mijloace pentru măsurarea presiunii. Prof. Fârță Dumitru

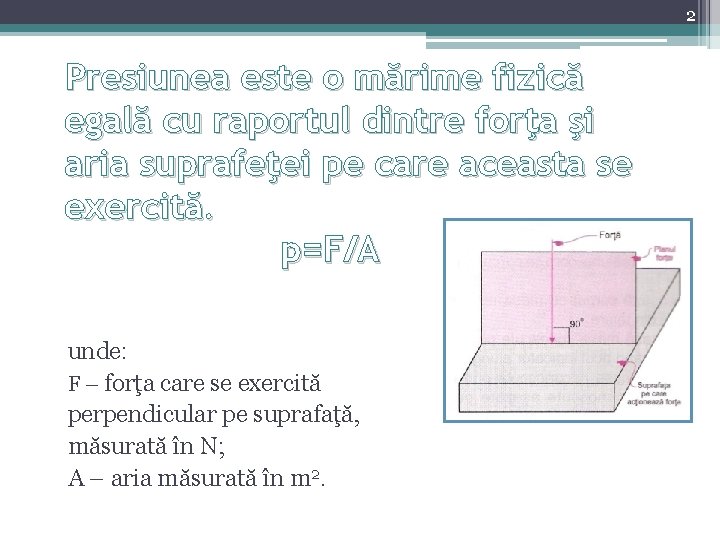

2 Presiunea este o mărime fizică egală cu raportul dintre forţa şi aria suprafeţei pe care aceasta se exercită. p=F/A unde: F – forţa care se exercită perpendicular pe suprafaţă, măsurată în N; A – aria măsurată în m 2.

3 Se cunosc următoarele presiuni: v Presiunea atmosferică sau barometrică, care se simbolizează pb şi care este presiunea exercitată de atmosferă. v Suprapresiunea ps care este o presiune mai mare ca presiunea atmosferică. v Depresiunea pd care este o presiune mai mică ca presiunea atmosferică.

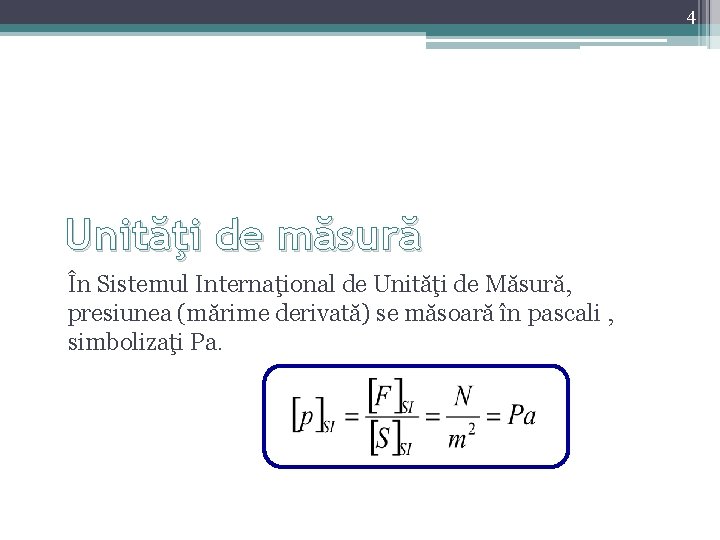

4 Unităţi de măsură În Sistemul Internaţional de Unităţi de Măsură, presiunea (mărime derivată) se măsoară în pascali , simbolizaţi Pa.

5 Unităţi de măsură pentru presiune Unitate de măsură în SI Denumire Alte unităţi de măsură Simbol Denumire kilogramforţă pe metru patrat bar atmosferă tehnică pascal Pa atmosferă fizică Simbol kgf/m 2 bar Relaţie de echivalenţă 9, 806 Pa 0, 1 Pa at 9, 8*104 Pa atm 101325 Pa milimetri coloană de mm. H 2 O 9, 806 Pa apă milimetri coloană de mercur (torr) mm. Hg 133, 322 Pa

Manometru Vaccumetru Manovaccumetru Măsurarea suprapresiunilor Măsurarea depresiunilor şi suprapresiunilor Aparat indicator Aparat înregistrator Aparat analogic Presiunea atmosferică Toate tipurile de presiuni Aparat cu radiaţii radioactive După principiul de funcţionare Toate tipurile de presiuni Măsurarea presiunilor de lucru Aparat cu piston şi greutăţi Etaloane Aparat electric Aparat cu element elastic Măsurarea depresiunilor şi suprapresiunilor După valoarea presiunii Măsurarea pierderilor de presiune Aparat cu lichid Barometru Mijloace de măsurare a presiunii Măsurarea presiunii atmosferice Utilizare 6 Mijloace pentru măsurarea presiunii După modul de înregistrare

7 Aparatele cu lichid Se bazează pe echilibrarea presiunii de măsurat cu ajutorul presiunii unei coloane de lichid manometrice (apă, mercur, alcool, glicerină sau derivate ale acestuia).

8 Presiunea pa fiind mai mare ca presiunea pb lichidul coboară în braţul din dreapta şi se ridică în braţul din stânga. Pentru echilibru se scrie relaţia: pa=pb+gh unde: pa – presiunea absolută a lichidului exprimată în Pa care se calculează; pb – presiunea atmosferică sau barometrică în Pa, cunoscută; g-greutatea specifică a lichidului din tubul U în N/m 3; h- diferenţa de nivel a lichidului în m, citită pe scara gradată a aparatului. Aparatul de măsurat presiunea cu tub U Părţi componente: 1 -tub de sticlă în U; 2 -scară gradată în mm; 3 -lichid; 4 -suport. Manometru cu tub U

9 Aparate cu element elastic Principiul de funcţionare Aceste aparate conţin un element elastic care se deformează proporţional cu valoarea presiunii de măsurat. Măsurând deformaţia elastică a tubului manometric, care se transformă în rotirea unui ac indicator, se determină valoarea presiunii.

10 • Părţi componente: 1 -cep racord; 2 -tub elastic; 3 -bridă; 4 -pârghie; 5 -sector dinţat; 6 -pinion; 7 -ac indicator; 8 -scară gradată; 9 -arc spiral. Aparatul cu tub simplu curbat tip BOURDON Manometru Bourdon Elementul de măsurare este tubul cu pereţi subţiri 2, confecţionat din alamă, bronz sau oţel, curbat sub formă de arc de 200 -2700. Fluidul pătrunde în tubul manometric şi îl deformează proporţional cu valoarea presiunii (la suprapresiune-creşte şi la depresiune-scade). Capătul liber al tubului modifică poziţia pârghiei 4, care acţionează asupra sectorului dinţat 5 şi a pinionului 6. Cu pinionul se roreşte şi acul indicator 7 pe cadranul 8. Arcul spiral 9 are rolul de a aduce acul indicator în poziţia iniţială după măsurare.

11 Citirea manometrului o se determină valoarea unei diviziuni pe cadranul aparatului prin împărţirea domeniului de măsurare la numărul de diviziuni; o valoarea citită în dreptul acului indicator se determimă înmulţind numărul de diviziuni cu valoarea unei diviziuni.

12 Alte mijloace de măsurare a presiunilor Manometru cu membrană Manovaccumetru U Manometru vertical Manometru cu capsulă

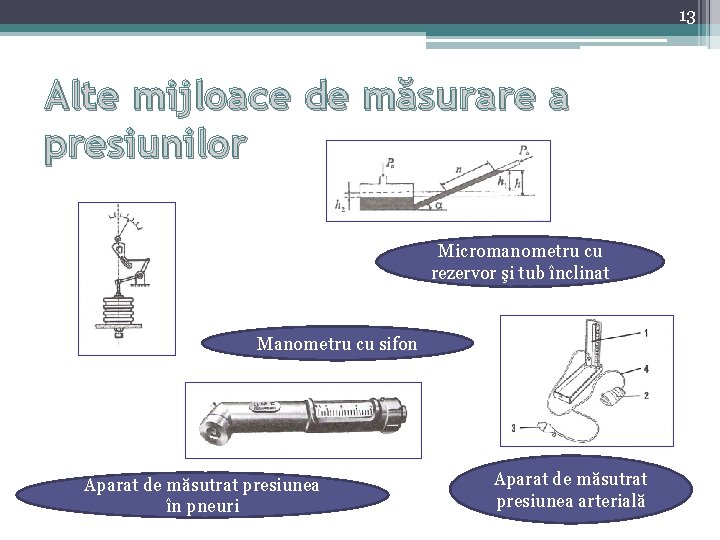

13 Alte mijloace de măsurare a presiunilor Micromanometru cu rezervor şi tub înclinat Manometru cu sifon Aparat de măsutrat presiunea în pneuri Aparat de măsutrat presiunea arterială

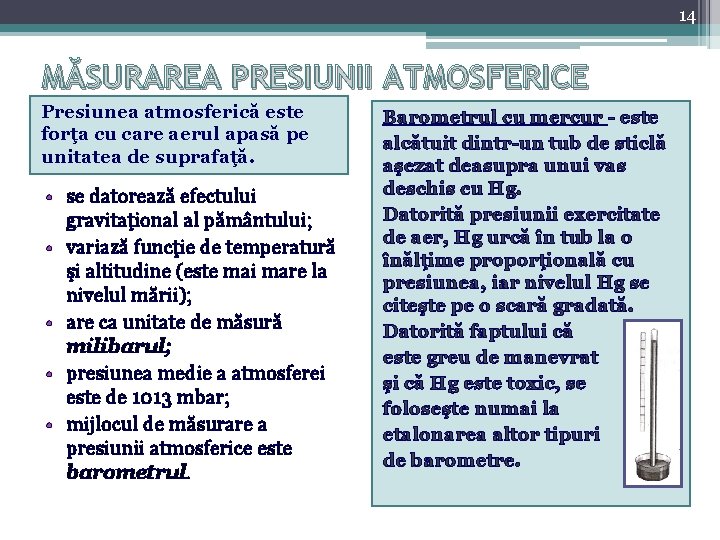

14 MĂSURAREA PRESIUNII ATMOSFERICE Presiunea atmosferică este forţa cu care aerul apasă pe unitatea de suprafaţă. • se datorează efectului gravitaţional al pământului; • variază funcţie de temperatură şi altitudine (este mai mare la nivelul mării); • are ca unitate de măsură milibarul; • presiunea medie a atmosferei este de 1013 mbar; • mijlocul de măsurare a presiunii atmosferice este barometrul. Barometrul cu mercur - este alcătuit dintr-un tub de sticlă aşezat deasupra unui vas deschis cu Hg. Datorită presiunii exercitate de aer, Hg urcă în tub la o înălţime proporţională cu presiunea, iar nivelul Hg se citeşte pe o scară gradată. Datorită faptului că este greu de manevrat şi că Hg este toxic, se foloseşte numai la etalonarea altor tipuri de barometre.

15 Barometrul aneroid • Este alcătuit dintr-o capsulă metalică vidată şi etanşă. • Cresterea presiunii duce la turtirea capsulei iar scăderea presiunii la bombarea acesteia. • Deformaţiile capsulei determină deplasarea unui ac indicator pe cadranul gradat. Barograful-în meteorologie • Înregistrează variaţiile presiunii atmosferice Barometrul portabil Barometrul cu termometru
