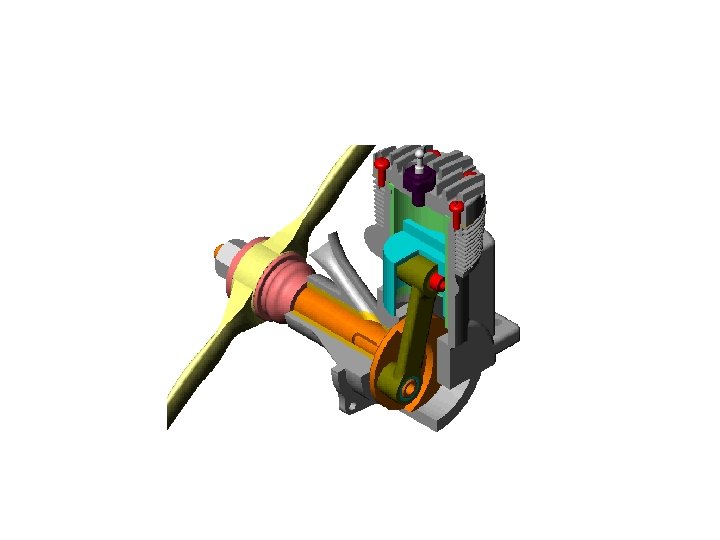

Micromoteur de modlisme Reprsentation 3 D Systme rel

Micromoteur de modélisme Représentation 3 D Système réel Schéma cinématique

Q 1. Donner le paramètre d’entrée et le paramètre de sortie du dispositif de transformation de mouvement. Paramètre d’entrée : position linéaire du piston 3 par rapport au bâti 0 Paramètre de sortie : position angulaire du vilebrequin 1 par rapport au bâti 0 Mouvement d’entrée Mouvement de sortie

Q 2. Déterminer, à l’aide d’une fermeture géométrique, la loi entrée-sortie en position du dispositif de transformation de mouvement. Fermeture géométrique : yx 1 Donc : or : et En projection On cherche une relation entre , il faut donc cher à éliminer (paramètre « intermédiaire » ) de ces 2 relations… S C S

Q 2. Déterminer, à l’aide d’une fermeture géométrique, la loi entrée-sortie en position du dispositif de transformation de mouvement. Fermeture géométrique : Donc : or : et En projection A partir des équations obtenues par projection, on isole les cosinus et sinus des angles qui ne nous intéressent pas et on élève au carré puis on utilise la relation de trigonométrie

Q 2. Déterminer, à l’aide d’une fermeture géométrique, la loi entrée-sortie en position du dispositif de transformation de mouvement. Fermeture géométrique : Donc : or : et En projection (1) (2)

Q 2. Déterminer, à l’aide d’une fermeture géométrique, la loi entrée-sortie en position du dispositif de transformation de mouvement.

Q 3. Retrouver ce résultat à l’aide du théorème d’Al-Kashi (Pythagore généralisé) Théorème d’Al-Kashi Donc :

Q 3. Retrouver ce résultat à l’aide du théorème d’Al-Kashi (Pythagore généralisé) Théorème d’Al-Kashi Donc : or Même résultat qu’à la question Q 2 !

Q 4. Déterminer la cylindrée du micromoteur. La cylindrée d’un moteur correspond au volume balayé par le piston lorsqu’il passe de la position « point mort bas » (position extrême basse) au « point mort haut » (position extrême haute). Si le moteur possède plusieurs cylindres, il faut multiplier ce volume par le nombre de cylindres.

Q 4. Déterminer la cylindrée du micromoteur. course c PMH course c PMB La cylindrée d’un moteur correspond au volume balayé par le piston lorsqu’il passe de la position « point mort bas » (position extrême basse) au « point mort haut » (position extrême haute). Si le moteur possède plusieurs cylindres, il faut multiplier ce volume par le nombre de cylindres.

Q 4. Déterminer la cylindrée du micromoteur. course c La cylindrée d’un moteur correspond au volume balayé par le piston lorsqu’il passe de la position « point mort bas » (position extrême basse) au « point mort haut » (position extrême haute). Si le moteur possède plusieurs cylindres, il faut multiplier ce volume par le nombre de cylindres.

Avait-on réellement besoin de déterminer la loi entrée-sortie et de tracer la courbe correspondante pour déterminer la cylindrée ? Q 4. Déterminer la cylindrée du micromoteur. c c e=c/2

Q 5. Déterminer, à l’aide du résultat de la question Q 2, la loi entrée-sortie en vitesse En déduire le vecteur vitesse en fonction de Donc : Rappel :
